浅谈铁路线路钢轨设备伤损主要类型及检测方法铁路线路的铁轨是其中最重要的构成部分之一，其在长期的使用过程中，会逐渐出现一些伤损情况。
这些伤损的主要类型包括：弯曲、断裂、疲劳、磨损和裂纹等。
其中，弯曲和断裂是较为严重的伤损类型，容易导致运行事故的发生，因此必须加以重视。
1. 直接观察法直接观察法是最基本的、也是最直接的一种检测方法。
通过对铁轨表面进行目测观察，可以快速发现铁轨表面的裂缝、磨损等缺陷，以及铁轨的弯曲、扭曲等情况。
这种方法通常用于定期巡视、日常维护和突发情况的处理。
2. 光学检测法光学检测法是利用光学显微镜、摄像头等设备对铁轨表面进行高倍率放大，以发现微小裂缝、麻点、划痕等伤损类型。
这种方法对于发现疲劳、裂纹等内部伤损情况非常有效，但要求对设备的操作和手段的熟练度较高。
3. 超声波检测法超声波检测法是利用超声波穿透铁轨，对铁轨内部的各种伤损进行检测。
超声波在穿过铁轨时，会受到材料的反射、散射等影响，形成一定的声波图谱，通过对图谱的分析和处理，可以发现铁轨内部的伤损情况。
这种方法对于裂纹、疲劳等内部伤损情况的检测效果较好，但需要专业的设备和技术人员。
4. 磁粉探伤法磁粉探伤法是一种利用磁力线对铁轨表面进行检测的方法。
磁粉探伤时，将铁轨表面涂上一层磁性粉末，然后通过磁力线的作用，使粉末在伤损部位形成某种形状的磁性粉末图案，从而发现铁轨表面的裂纹、缺陷和疲劳等伤损。
综上所述，铁路线路钢轨设备的伤损类型较为丰富，检测方法也各有优缺点。
因此，在铁路运行过程中，需要结合各种检测手段，及时发现铁轨的各种伤损情况，以保证铁路运行的安全性和可靠性。
浅谈铁路线路钢轨设备伤损主要类型及检测方法铁路线路是现代交通运输的重要组成部分，它承担着连接城市与城市、地区与地区的重要任务。
而铁路线路的钢轨设备作为铁路运输的基础设施，其安全性和稳定性至关重要。
由于长期的使用和自然因素的影响，钢轨设备难免会出现损伤。
及时发现并修复钢轨设备的损伤对于保障铁路线路的安全和畅通具有重要意义。
本文将就铁路线路钢轨设备的损伤主要类型及检测方法进行探讨。
1. 疲劳裂纹疲劳裂纹是由于轮轨交会反复作用下引起的，通常出现在轨道的压应力和拉应力交替作用的地方，是铁路线路钢轨设备的常见损伤。
疲劳裂纹的存在会导致钢轨设备的强度下降，如果不及时修复会引发更严重的安全隐患。
2. 磨耗磨耗是指钢轨设备在使用过程中，由于轮轨间的摩擦作用，导致表面金属材料的逐渐流失。
磨耗会引起钢轨设备的几何形态发生变化，进而影响其使用寿命和安全性。
3. 变形变形是指钢轨设备在运行过程中由于受到外力作用或者自身质量和温度引起的形状改变。
变形会导致钢轨设备的受力状态发生变化，进而影响其安全性和稳定性。
4. 腐蚀腐蚀是指钢轨设备在使用过程中，由于大气、水分、化学物质等外界环境因素的影响，导致金属材料发生化学反应而引起的损伤。
腐蚀会导致钢轨设备的强度和稳定性下降，严重时甚至会影响使用寿命。
1. 目视检查目视检查是最基础的检测方法，通过铁路工作人员巡视铁路线路，发现可能存在的钢轨设备损伤。
目视检查通常是靠经验进行的，需要高度的警惕性和责任心。
目视检查存在局限性，不能发现微小和隐蔽的损伤。
2. 超声波检测超声波检测是一种非破坏性的检测方法，通过超声波技术对钢轨设备的内部进行检测。
超声波可以穿透金属材料，当遇到内部缺陷时会发生反射。
通过分析超声波的反射信号，可以确定钢轨设备的损伤情况和位置。
3. 磁粉检测磁粉检测是一种常用的表面缺陷检测方法，通过在钢轨设备表面喷洒磁粉，并施加磁场，当表面存在裂纹和其他缺陷时，磁粉会在这些缺陷处聚集形成磁束。
浅谈铁路线路钢轨设备伤损主要类型及检测方法铁路线路作为重要的基础设施，铁路伤损的检测和修复对于保障铁路运输安全和高效运营至关重要。
铁路线路中的钢轨对列车行驶产生重要的作用，而钢轨的损伤会对列车以及路面整体的安全造成影响。
因此，钢轨的检测和维护也是铁路运输保障体系中的重要组成部分。
1. 变形伤损钢轨的变形伤损通常是由于列车行驶时对钢轨的冲击和振动等因素产生的，这些因素会导致钢轨发生变形。
钢轨变形主要表现为弯曲和扭曲，严重时会导致钢轨断裂。
变形伤损可导致轨面不平整，对列车行驶造成较大的滚动阻力。
2. 磨损伤损钢轨的磨损伤损主要是由于列车行驶时的摩擦和磨损作用导致的。
磨损伤损通常会导致钢轨表面变得粗糙，轨面高度缩短，对列车行驶造成较大的噪音和震动。
3. 腐蚀伤损钢轨的腐蚀伤损通常是由于大气中的化学物质和水分在钢轨表面的作用下产生的，腐蚀伤损严重时会导致钢轨断裂。
腐蚀伤损可导致钢轨表面光滑度下降，对列车行驶造成较大的阻力，严重影响铁路运输的安全和效率。
二、钢轨设备伤损的检测方法1. 视觉检测法视觉检测法是最基本的钢轨设备伤损检测方法之一，通过人工检查钢轨表面是否存在变形、磨损、腐蚀等伤损。
视觉检测法适用于各种轨道型号和业务，但由于其受专业人员技术水平的限制，检测结果可能存在不确定性。
2. 触发式检测法触发式检测法是通过调用钢轨设备伤损监测仪器，对钢轨表面进行接触式探测，通过感应点的信号反馈，获得钢轨伤损的信息。
触发式检测法在检测的精度和可靠性方面都比视觉检测法更高，但需要具有专业修理能力的技术人员进行操作。
非接触式检测法采用光学原理进行检测，对钢轨表面图像进行采集和分析，得到钢轨伤损信息。
该方法不会对钢轨表面造成损伤，而且可以进行远距离检测，减少对区间列车的影响。
缺点是需要设备成本高。
总之，不同的钢轨设备伤损检测方法在检测精度、成本和适用范围等方面各具优势和劣势。
有效的钢轨设备伤损检测方法可以大幅度提高铁路运输的安全性和效率，在铁路运输保障中扮演着重要角色。
铁路钢轨缺陷伤损巡检与监测技术综述随着我国高速铁路的快速发展，对钢轨基础的设施维护和安全防护提出了挑战。
标签：铁路钢轨;缺陷伤损;监测技术钢轨服役缺陷损伤类型较为复杂，铁路运输通过轮轨相互作用实现列车运行，铁路损伤是铁路运输中最昂贵的问题一、钢轨常见的伤损及检测分析1.最常见的伤损是：（1）铁路轨头的横向裂缝。
这是由于轨道材料的缺陷或接触疲劳，严重的磨损和磨损，大部分在5毫米到10毫米之间（2）轨道接头损伤。
大部分的伤害都是由于保护和一个较低的圆圈造成的。
由较小的弧线束产生的损伤，通常在接缝的夹板上表现出来，表现为垫圈磨损和轨道顶部的减压现象。
（3）轨道的水平和垂直纵向裂缝。
这是由于轧制过程的缺陷或通常发生在钢轨表面的外部载荷造成的。
（4）铁路底部裂缝。
这是一种横向裂缝或从轨道底部坠落的现象，主要是由弯曲缺陷、生锈的洞和轨道表面的划痕造成的。
（5）焊接损伤。
这些缺陷，如冷凝孔隙、气孔、烧伤、光斑、裂缝、焊缝、焊缝、焊缝、焊缝、焊缝等，都是极其有害的。
2.目前，无损检测技术主要用于钢轨的探伤，它不会对试件的材料和结构造成损伤，可以通过声、光、电、磁等物理手段检测被测零件的缺陷位置、尺寸、性质和数量。
具体包括以下检测方法：（1）超声探伤检测。
对于铸件、钻孔、焊接和金属、非金属和复合材料板，可以检测出内部缺陷的大小、位置、性质、掩埋等。
然而，很难准确地量化缺陷，也需要对试件的形状进行一些限制。
（2）射线探伤。
适用于铸件和焊缝等部件的内部容积型缺陷可以显示和保存检测结果，但检测成本很高，很难检测出裂纹类型的缺陷。
（3）碳粉探伤。
铸件、锻件、焊接件和机械件的内部缺陷具有灵敏度高、检测速度快、操作简单等优点;然而，缺陷只能检测表面和附近表面的内部缺陷的位置和长度，而不能检测内部缺陷的深度。
（4）渗透探伤。
它适用于有色金属的铸造、锻造和焊接缺陷。
（5）涡流探伤。
它适用于在广泛领域中检测钢铁和有色金属等导电材料，并应使用无接触自动检测。
浅谈铁路线路钢轨设备伤损主要类型及检测方法铁路线路的安全和运行稳定性直接关系到广大旅客和货运业的安全和利益。
而铁路线路的安全和稳定性又与钢轨设备的状态密切相关。
钢轨设备的损伤检测对于铁路线路的安全和稳定性具有至关重要的意义。
本文将就铁路线路钢轨设备的伤损主要类型及检测方法进行浅谈。
一、铁路线路钢轨设备的伤损类型1.疲劳裂纹疲劳裂纹是钢轨设备常见的伤损类型之一，主要是由于长期的车辆荷载和波动的动荷载引起的。
疲劳裂纹通常发生在钢轨的轨头和轨腰处。
疲劳裂纹的存在会直接影响钢轨的强度和稳定性，一旦疲劳裂纹扩展到一定程度，就会导致钢轨的断裂，严重危及铁路线路的安全。
2.焊接接头损伤铁路线路中的钢轨通常是由多节钢轨焊接而成的，焊接接头的质量和损伤情况直接影响着整个铁路线路的安全和稳定性。
焊接接头损伤主要表现为接头处的裂纹、焊缝开裂和焊接接头的变形等。
这些损伤一旦发生会导致钢轨的变形和位移，严重影响铁路线路的运行安全。
3.压扁变形压扁变形是指钢轨在长期车辆荷载作用下，由于轨道几何尺寸和轮轨系统的不匹配，导致钢轨产生变形和压扁。
压扁变形会导致钢轨的强度减弱和轨道的不平整，加速了钢轨的疲劳损伤，同时也会对车辆的稳定性和行车安全产生不利影响。
1.超声波检测超声波检测是目前应用较为广泛的一种钢轨设备伤损检测方法。
通过超声波探测仪器对钢轨进行探伤，可以快速准确地检测出钢轨内部的裂纹、疲劳损伤等。
超声波检测还可以实现对焊接接头质量的评估和检测，对于铁路线路的安全维护和维修提供了重要的技术支持。
2.磁粉探伤磁粉探伤是一种对钢轨表面进行检测的方法，通过在钢轨表面喷洒磁粉，并利用磁场对磁粉进行吸引，可以直观地观察到钢轨的表面缺陷和裂纹。
磁粉探伤可以有效检测出钢轨表面的裂纹和损伤，为及时发现和修复钢轨伤损提供了有力的手段。
3.动载试验动载试验是指通过实际列车运行时的振动和荷载对铁路线路进行监测和检测。
通过动载试验可以实时地监测钢轨的变形和振动情况，及时发现钢轨的伤损状况，为铁路线路的修复和维护提供了重要的数据支持。

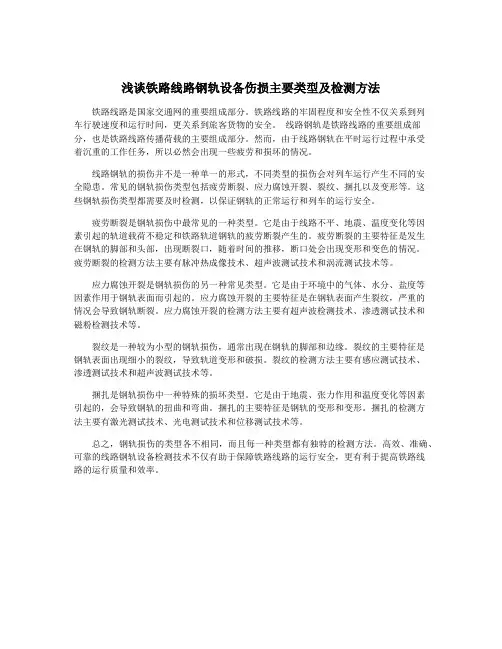

浅谈铁路线路钢轨设备伤损主要类型及检测方法铁路线路是国家交通网的重要组成部分。
铁路线路的牢固程度和安全性不仅关系到列车行驶速度和运行时间，更关系到旅客货物的安全。
线路钢轨是铁路线路的重要组成部分，也是铁路线路传播荷载的主要组成部分。
然而，由于线路钢轨在平时运行过程中承受着沉重的工作任务，所以必然会出现一些疲劳和损坏的情况。
线路钢轨的损伤并不是一种单一的形式，不同类型的损伤会对列车运行产生不同的安全隐患。
常见的钢轨损伤类型包括疲劳断裂、应力腐蚀开裂、裂纹、捆扎以及变形等。
这些钢轨损伤类型都需要及时检测，以保证钢轨的正常运行和列车的运行安全。
疲劳断裂是钢轨损伤中最常见的一种类型。
它是由于线路不平、地震、温度变化等因素引起的轨道载荷不稳定和铁路轨道钢轨的疲劳断裂产生的。
疲劳断裂的主要特征是发生在钢轨的脚部和头部，出现断裂口，随着时间的推移，断口处会出现变形和变色的情况。
疲劳断裂的检测方法主要有脉冲热成像技术、超声波测试技术和涡流测试技术等。
应力腐蚀开裂是钢轨损伤的另一种常见类型。
它是由于环境中的气体、水分、盐度等因素作用于钢轨表面而引起的。
应力腐蚀开裂的主要特征是在钢轨表面产生裂纹，严重的情况会导致钢轨断裂。
应力腐蚀开裂的检测方法主要有超声波检测技术、渗透测试技术和磁粉检测技术等。
裂纹是一种较为小型的钢轨损伤，通常出现在钢轨的脚部和边缘。
裂纹的主要特征是钢轨表面出现细小的裂纹，导致轨道变形和破损。
裂纹的检测方法主要有感应测试技术、渗透测试技术和超声波测试技术等。
捆扎是钢轨损伤中一种特殊的损坏类型。
它是由于地震、张力作用和温度变化等因素引起的，会导致钢轨的扭曲和弯曲。
捆扎的主要特征是钢轨的变形和变形。
捆扎的检测方法主要有激光测试技术、光电测试技术和位移测试技术等。
总之，钢轨损伤的类型各不相同，而且每一种类型都有独特的检测方法。
高效、准确、可靠的线路钢轨设备检测技术不仅有助于保障铁路线路的运行安全，更有利于提高铁路线路的运行质量和效率。
1引言随着我国铁路的高速发展，铁路运输早已成为运输行业中最为重要的运输方式，客运运输的安全性、舒适性与高速的运输效率以及货运运输的稳定性、廉价性，使得铁路运输成为我国的支柱性产业。
为了保证运输的安全性，保障铁路线路的安全成为重中之重的环节。
为了保证线路的安全畅通，线路钢轨质量的安全检测工作成为守卫安全运输的第一道关卡。
目前，我国对铁路线路钢轨的普遍检测方式是超声波探伤法[1]。
超声波探伤是无损探伤的重要组成部分，在不破坏被检设备的前提下，利用超声波通过介质时产生折射与反射的物理特性，对钢轨内部进行检查，检测内部是否存在缺陷及定量缺陷大小，用以判定是否影响列车运行，并通知相关单位对钢轨进行维修或更换。
钢轨探伤工作易学难精，长期服役的钢轨在各种应力的作用下会产生不同的疲劳状态，以超声波回波的方式反映到探伤设备中，干扰探伤作业人员的判断。
因此，对于从事钢轨探伤工作的人员来讲，要了解钢轨可能产生的各种伤损及其对线路设备的影响，同时还要找出能够克制它的有效方法及措施。
下文根据本人的经验及研究分析，介绍几种典型的钢轨伤损类型及关键部位的检测方法。
2鱼鳞伤的产生及探测方法鱼鳞伤是起源于钢轨轨头表面一种类似鱼鳞状金属碎裂的疲劳伤损，裂纹始于轨头内侧圆弧附近，顺列车运行方向向前延伸。
裂纹附近常有黑影，鱼鳞纹和黑影沿轨头横向发展的宽度一般可发展到6~20mm，最深点在鱼鳞裂纹的前内角，深度最高可达20mm。
这些鱼鳞纹随着时间的推移会沿轨头横向和内部深处发展，深度发展至5mm以上会对钢轨造成安全隐患，钢轨的横向裂纹是最容易造成钢轨突然折断的伤损。
细小的鱼鳞裂纹垂直于钢轨踏面并伴有一定的倾斜角度，满足超声波角反射原理的扫查范围，探伤仪扫查到该位置时会连续发出嘟嘟的报警声，并接收到上下跳动或位移量很小的回波。
由于这种现象的干扰会给探伤作业人员判定伤损带来很大难度，经验不足或对伤损认识不清的人员遇有鱼鳞纹密集的线路区间时，为减少干扰会降低探伤灵敏度，以抑制杂波的出现，但由于探伤灵敏度发生了变化，可能会导致轨头内部埋藏的伤损也难以顺利检出。
浅谈铁路线路钢轨设备伤损主要类型及检测方法铁路线路是国家交通运输的重要组成部分，而钢轨作为铁路线路的核心设备之一，承担着列车的重量和运行压力，是铁路运输的重要支撑。
长期以来，钢轨设备的损坏问题一直是铁路运输领域的一大难题，严重影响了铁路线路的安全和运营效率。
对钢轨设备的损伤类型及检测方法进行深入了解和研究，具有重要的理论和实际意义。
本文将就铁路线路钢轨设备的损伤主要类型及检测方法进行浅谈。
一、钢轨设备的损伤主要类型1. 疲劳开裂疲劳开裂是钢轨设备常见的一种损伤类型，主要是由于列车的重复荷载作用下，在钢轨上产生应力集中，导致钢轨材料发生疲劳损伤。
常见的疲劳开裂部位包括轨头、轨腰和轨底等位置。
疲劳开裂的损伤会严重影响钢轨的安全性能，甚至引发钢轨断裂事故，因此需要及时检测和修复。
2. 磨耗磨耗是钢轨设备另一种常见的损伤类型，主要是由于列车的轮轨作用下，轨道表面不断受到磨损，导致轨道横截面尺寸逐渐减小，甚至形成凹槽和边沿磨损。
轨道的磨耗损伤会影响列车的安全和舒适性，同时也会增加铁路运输的能耗和成本。
3. 腐蚀腐蚀是指钢轨设备表面受到化学腐蚀或电化学腐蚀而导致的损伤情况。
腐蚀损伤主要是由于环境因素和化学作用引起的，如雨水、雪水、脱盐剂等会使得钢轨设备表面出现氧化、锈蚀等情况。
腐蚀会影响钢轨的结构强度和表面平整度，降低其使用寿命。
4. 变形钢轨设备发生变形是指其轨面或轨底出现形状不规则、尺寸变化的情况。
变形损伤主要是由于列车的荷载作用和温度变化引起的，常见形式包括轨道波磨、轨道边沿下沉等。
变形损伤会严重影响列车的行驶稳定性和运行安全性。
1. 磁粉探伤磁粉探伤是一种常用的钢轨设备损伤检测方法，主要是利用磁粉检测仪对钢轨表面进行磁性检测。
当钢轨表面存在裂纹或磨损等损伤时，磁粉检测仪会显示出磁粉沉积的异常情况，从而实现对钢轨表面损伤的快速发现和定位。
2. 超声波检测超声波检测是一种通过超声波对钢轨内部进行检测的方法，可以有效发现钢轨内部的裂纹、变形等损伤情况。
铁路钢轨缺陷伤损巡检与监测技术综述发布时间：2021-05-19T14:36:31.803Z 来源：《基层建设》2020年第31期作者：王宏伟[导读] 摘要：钢轨作为铁路轨道的主要组成部分，直接与列车相接触且负载着列车的重量载荷，难免会因外界因素的影响受到伤损。
内蒙古集通铁路（集团）有限责任公司锡林浩特综合维修段内蒙古自治区锡林浩特市 026000摘要：钢轨作为铁路轨道的主要组成部分，直接与列车相接触且负载着列车的重量载荷，难免会因外界因素的影响受到伤损。
当钢轨伤损达到一定严重程度时便有可能导致列车出现运行安全问题，关乎到旅客的生命安全，基于此，本文对铁路钢轨缺陷伤损巡检与监测技术进行了详细论述。
关键词：铁路钢轨；缺陷伤损；巡检；监测随着我国铁路的迅速发展，铁路运输成为了我国运输行业中使用最为广泛的交通工具。
而钢轨作为轨道的主要部件之一，直接承受车轮荷载并将其传于轨枕。
由于钢轨本身的材质和结构的原因，以及在动载荷的作用下钢轨产生的疲劳，钢轨将发生各种伤损，这些伤损的存在，不仅会影响列车的高速平稳运行，且当伤损积累到一定程度时，将大幅降低和削弱行车安全性。
因此，对铁路钢轨缺陷伤损进行巡检、监测具有重要意义。
一、钢轨概述钢轨是铁路轨道的主要组成部件，其功用在于引导机车车辆的车轮前进，承受车轮的巨大压力，并传递到轨枕上。
钢轨必须为车轮提供连续、平顺和阻力最小的滚动表面。
在电气化铁道或自动闭塞区段，钢轨还可兼做轨道电路之用。
二、铁路钢轨缺陷伤损检测和巡检1、超声及相控阵检测技术。
超声检测利用超声波的反射、衍射、透射等特性，通过观察超声波在被测工件中的波形、回波、声速、衰减及共振等传播变化来判定被测工件的内部是否存在缺陷等。
常规超声技术已广泛用于钢轨内部缺陷检测，其穿透能力强、缺陷定位准确、对工件内部平面型裂纹检测灵敏度高，易于实现自动化扫描巡检。
但常规超声需耦合剂充填满探头与被测件表面间的空隙，对复杂形状和不规则外形工件检测困难，对钢轨顶面表面及近表面疲劳伤损不能有效检出和评定。
浅谈铁路线路钢轨设备伤损主要类型及检测方法铁路线路是铁路交通系统的重要组成部分，钢轨作为铁路运输的基础设备，其安全运行直接关系到铁路交通的顺畅和旅客的安全出行。
然而，由于使用环境恶劣，钢轨受力较大等原因，会逐渐出现各种各样的伤损，从而影响钢轨的连续性和安全性。
因此，针对铁路线路钢轨设备的伤损问题，开展检测和维护工作，具有非常重要的意义。
本文将对铁路线路钢轨设备的伤损类型和检测方法进行简要介绍。
一、钢轨伤损类型1.磨损随着铁路运行次数的增多，钢轨与列车轮轨的相互作用不断加剧，使钢轨表面的金属材料逐渐被磨损。
轨底磨损最严重，轨头、轨腰也会出现不同程度的磨损。
轨头磨损会导致轨缘受损；轨底磨损会导致轨底高度下降，而轨腰磨损则会导致轨道线性度变化等。
2.脱节脱节是钢轨常见的伤损类型之一，常常发生在曲线段或坡度大的处所。
长期以来，钢轨表面的油漆或氧化铁会形成防腐保护层，使得钢轨的表面有一层防滑层。
而随着钢轨使用后，防滑层逐渐磨损，导致钢轨与轨垫之间的摩擦力逐渐降低，从而造成钢轨脱离轨枕，形成脱节。
3.捆紧脱松捆紧脱松是指钢轨的连接紧固件失效或松脱，导致钢轨产生不同程度的脱离甚至曲折变形的现象。
常见的紧固件有鱼腹皮、垫板、螺栓等，因长期使用和外力作用，紧固件会松动、损坏，从而导致钢轨产生捆紧脱松。
造成安全隐患的主要原因是锚固度不足，不良的锚固状态会使钢轨在机车行驶过程中不断移位变形。
4.裂纹裂纹是钢轨表面或内部出现的线状伤损，在轮轨接触点以外部位最易发现。
钢轨表面的裂纹，多数由杂质、气孔、异物、重载、腐蚀等因素引起；内部裂纹则由材料缺陷、压应力、热膨胀等因素造成。
裂纹若不及时检出和处理，会扩大导致断轨、裂轨等安全事故。
裂纹分为横向裂纹和纵向裂纹，其中纵向裂纹对列车行车会造成较大影响。
二、钢轨检测方法1.目视检查目视检查是铁路钢轨的最基本检测方式，其优点是成本低、检测效率高。
但目视检查也存在误判等缺点，这需要操作人员有一定的实践经验和专业技能。
钢轨超声波探伤仪zmjt08钢轨超声波探伤仪钢轨超声波探伤仪系手推车式钢轨专用超声检测设备，可同时检查由轨面入射的超声束可射及部位的各种钢轨缺陷，适用于43P、50P、60P、75P轨型。
钢轨超声波探伤仪主要技术指标✓ 1 探测通道：五个；✓ 2 探测灵敏度及信噪比；符合TB/T-2340标准；✓ 3 增益控制范围：80dB；✓ 4 重复探测频率：400Hz；✓ 5 探测范围：0--250mm；✓ 6 工作环境温度：-30℃--+50℃；✓7 耦合剂容器容积：20L；✓8 重量：28kg。
钢轨超声波探伤仪是一种铁路专用的全数字式、彩色显示、轻便手推式钢轨超声探伤设备。
适合于43～75KG/m钢轨的探伤。
该设备能满足新的钢轨探伤工艺要求且具有优越的拓展性，能有效的检验出轨头、轨腰、轨底的各种缺陷，基本上扫除了轨头的检测盲区。
全新的探头布局特别适合于长轨的检测；高效的数据处理减少人为误差；仪器的二级管理模式强化现场探伤管理；缺陷记录、全程记录、动态录象及跟计算机通讯等功能解决了缺陷电子存档的问题。
数字化钢轨超声探伤仪是一种高效、高可靠性，有划时代意义的钢轨专用探伤设备。
1、８路独立的发射、接收通道。
2、备有一个多功能校对通道。
仪器的第八通道可以用于对伤损精确校对和用于焊缝探伤作业。
3、伤波自动定位。
数字自动显示伤波的水平、垂直、声程参数。
方便检测。
4、具有B型显示和B超图像记录功能。
5、存贮、回放功能。
6、配备有探伤活动记录装置（GPS定位系统）。
7、大屏幕、高亮度EL显示屏。
8、探头自检功能。
9、自动增益控制。
10、理想的补偿曲线。
11、环境适应性好。
12、镍氢电池供电和低功耗设计。
13、结构简单、维修方便。
主机仅有4块电路板，仪器的维修简单、方便。
✓探测通道（其中校对通道1个）：8个；✓工作频率：2MHz；✓重复探测频率：400Hz；✓探测范围：0～200mm适于43kg/m和50kg/m钢轨0～250mm适于60kg/m 和75kg/m钢轨✓动态范围：≥20dB(抑制小)，2～6dB(抑制大)；✓水平线性误差：≤2%✓重直线性误差：≤15%增益控制范围：80dB衰减器误差：每12dB不大于1dB工作电压：DC18V～22V；功耗：≤10W；工作温度：－400C～500C；耦合剂容量：20L；重量：28Kg整机外形尺寸：长×高×宽=750×800×350mm 仪器主机尺寸：长×高×宽=340×230×150mm。
浅谈铁路线路钢轨设备伤损主要类型及检测方法铁路线路钢轨设备是铁路运输的基础设施之一，是列车行驶的轨道。
由于经常承受列车的重载和频繁的行驶，钢轨设备容易出现各种伤损。
了解铁路线路钢轨设备的伤损类型及检测方法，对于铁路运输维护和安全至关重要。
1. 磨耗伤损：由于列车的频繁行驶和重载，导致钢轨表面的磨损，甚至磨出明显的深度凹槽。
磨耗伤损会影响钢轨的使用寿命，增加了行车的噪音和振动。
2. 疲劳伤损：长时间的重复荷载作用下，钢轨容易产生疲劳断裂。
疲劳伤损通常表现为钢轨上的裂纹或断裂，严重时会导致道床破坏和列车脱轨。
3. 腐蚀伤损：钢轨常暴露在潮湿的环境中，容易受到锈蚀的影响。
腐蚀伤损主要表现为钢轨表面的锈迹和局部腐蚀，严重时会降低钢轨的强度和稳定性。
4. 剪切伤损：钢轨设备在受到侧向荷载时容易发生剪切变形。
剪切伤损通常表现为钢轨轨面的侧向位移或变形，严重时会导致列车行驶不稳定。
钢轨设备伤损的检测方法主要包括以下几种：1. 目视检查：工作人员可以通过目视检查钢轨设备表面是否有裂纹、变形、腐蚀等情况。
每日巡检时，可以通过目视检查来发现明显的伤损，并及时采取维修措施。
2. 超声波检测：超声波检测可以通过发送超声波信号并接收反射信号来检测钢轨设备的内部结构。
超声波检测可以发现隐藏在表面下的裂纹、焊接缺陷等问题，对于减少疲劳断裂的发生具有重要意义。
3. 磁粉检测：磁粉检测可以通过在钢轨设备表面涂上磁粉和磁场，通过检测磁粉上的裂纹来发现隐蔽的伤损。
磁粉检测对于发现疲劳裂纹和表面裂纹非常有效，可以帮助及时维修和更换受损部位。
4. 薄弦检测：薄弦检测可以通过安装在钢轨设备上的传感器检测钢轨的振动情况。
通过对振动信号的分析，可以判断钢轨是否存在裂纹、剪切变形等问题，对于及时发现疲劳伤损具有重要意义。
