PKPM结构软件及应用PKPM介绍及PMCAD建模

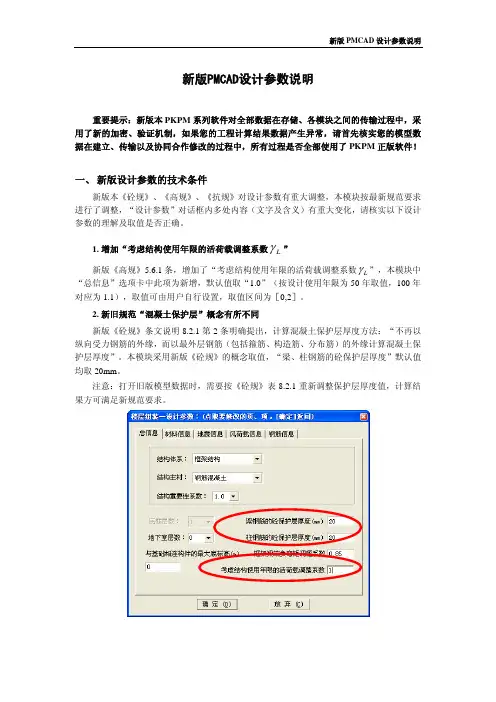

新版PMCAD设计参数说明重要提示：新版本PKPM系列软件对全部数据在存储、各模块之间的传输过程中，采用了新的加密、验证机制，如果您的工程计算结果数据产生异常，请首先核实您的模型数据在建立、传输以及协同合作修改的过程中，所有过程是否全部使用了PKPM正版软件！一、 新版设计参数的技术条件新版本《砼规》、《高规》、《抗规》对设计参数有重大调整，本模块按最新规范要求进行了调整，“设计参数”对话框内多处内容（文字及含义）有重大变化，请核实以下设计参数的理解及取值是否正确。

γ”1.增加“考虑结构使用年限的活荷载调整系数Lγ”，本模块中新版《高规》5.6.1条，增加了“考虑结构使用年限的活荷载调整系数L“总信息”选项卡中此项为新增，默认值取“1.0”（按设计使用年限为50年取值，100年对应为1.1），取值可由用户自行设置，取值区间为［0,2］。

2.新旧规范“混凝土保护层”概念有所不同新版《砼规》条文说明8.2.1第2条明确提出，计算混凝土保护层厚度方法：“不再以纵向受力钢筋的外缘，而以最外层钢筋（包括箍筋、构造筋、分布筋）的外缘计算混凝土保护层厚度”。

本模块采用新版《砼规》的概念取值，“梁、柱钢筋的砼保护层厚度”默认值均取20mm。

注意：打开旧版模型数据时，需要按《砼规》表8.2.1重新调整保护层厚度值，计算结果方可满足新规范要求。

3.钢筋类别的增减新版《砼规》4.2.3条，增加500MPa级热轧带肋钢筋（该级钢筋分项系数取1.15）和300MPa级钢筋，取消HPB235级钢筋，并增加了其它多种类别钢筋，修改了受拉、受剪、受扭、受冲切的多项钢筋强度限制规则。

为此，本模块增加了HPB300、HRBF335、HRBF400、HRB500、HRBF500共5种钢筋类别。

但仍保留了HPB235级钢筋，放在列表的最后，由用户指定。

注意：打开旧版模型数据时，或者新建工程数据时，如果用户执意选用HPB235级钢筋进行计算，配筋结果将不符合新版规范要求。

PKPM建模基本流程及操作（用于建模验算）（上）1.软件界面介绍1.1 软件初始界面软件初始界面如图1-1所示，该软件版本为PKPM2010v5.13版本（根据相关设计规范的更新，决定版本更新）。

该版本包括六大主要功能模块，结构、砌体、钢结构、鉴定加固、预应力、工具工业。

其中比较常用的结构、砌体、钢结构。

结构主要是与混凝土框架结构有关的建模。

砌体包括了纯砌体结构建模和底框结构建模。

钢结构包括了排架结构、门式钢架、网壳结构、轻钢薄壁结构等，鉴定加固包括了混凝土结构、砌体结构、钢结构加固设计，此模块在工程检测中应用较少。

预应力主要是预应力混凝土结构建模，此项在工程检测中也应力较少。

工具工业主要是针对特种结构进行建模，如烟囱、水池，此模块中也包括一些计算小工具，如计算单个构件的配筋、内力等。

针对工程检测中涉及到与结构验算相关的工作，一般采用PKPM软件模块中结构、砌体、钢结构即可，涉及到如烟囱的检测（混凝土烟囱），可用工具工业中包含的烟囱设计模块进行建模验算。

图1-1 软件初始界面1.2 软件工作界面软件工作界面如图2-1所示，软件工作界面大致由建模功能菜单栏、计算结果功能菜单栏、图形显示区、工具栏、命令显示区组成。

图1-2 软件工作界面2 建模流程PKPM软件中，PMCAD模块是建模重要结构模块，其主要作用是建立结构三维模型，定义构件材料，以及结构相关设计参数等。

建模流程图如图2-1所示。

图2-1 PKPM建模流程3 建模具体细节3.1工作文件创建建模工作开始前，需要建立一个工作目录文件，即创建一个文件夹，建模过程生成的各种文件会自动保存在这个工作目录中。

具体流程如图3-1。

首先创建一个文件夹（教学-1），文件夹可以创建在任何盘里，也可以创建在桌面。

然后打开PKPM软件。

（a）（b）（c）图3-1然后在对应模块中点击图3-1（b）中圆圈中的新建项目，选中“教学-1”工作目录，点击“确认”完成工作目录创建。

一、工程概况本工程为云海市建筑职业学校办公楼，办公楼设计为四层钢筋混凝土框架结构体系，建筑面积约为27002m .1~4层的建筑层高分别为3.9m 、3.6m 、3.6m 和3.9m ，1~4层的结构层高分别为4.9m （从基础顶面算起，包括地下部分1.0m ）、3.6m 、3.6m 、3.9m ，室内外高差0.45m 。

建筑设计使用年限为50年。

二、结构体系及总体情况1、框架结构设计实例的基本情况在建立结构整体模型之前需要对整个结构进行分析。

本办公楼设计实例为4层框架结构，抗震烈度为7度（0.10g ），二类场地，框架结构抗震等级为3级，周期折减系数取0.7，按设计地震第一组计算。

基本风压为0.12/m kN ，地面粗糙度类别为C 类，梁、板、柱的混凝土均选用C30，梁、柱主筋选用HRB400，箍筋选用HPB235，板筋选用HRB335。

框架梁端弯矩调幅系数取为0.85，结构重要系数为1.0.，各层采用现浇混凝土板，板厚取120mm ，雨篷、卫生间和屋顶井字楼盖部分板厚取100mm 。

次梁均做主梁输入。

楼梯间按真实的荷载传递输入。

2、结构标准层结构布置相同（即构件布置相同，包括次梁、楼板的输入也要求相同），并且相邻的楼层可以定义为一个结构标准层。

结构标准层的定义次序必须按照建筑楼层从下到上的次序。

结构标准层为四个：结构标准层1、结构标准层2、结构标准层3和结构标准层4.3、荷载标准层荷载布置（楼面荷载）相同并且相邻楼层定义为一个荷载标准层。

荷载标准层的次序必须遵循从下到上的次序，否则后面会出错。

荷载标准层定义露面恒、活载。

一般定义荷载标准层选择这一楼层大多数的恒载、活载，若某个别房间的荷载不同于其他房间，在后面可以考虑修改。

荷载输入的值是荷载标准值，荷载分项系数程序已经考虑，单位为2/m kN 。

一般荷载不同的楼层定义为不同的荷载标准层。

荷载标准层为四个：荷载标准层1、荷载标准层2、荷载标准层3、荷载标准层44、楼层组合第一层 结构标准层1+荷载标准层1 层高4.9m第二层 结构标准层2+荷载标准层2 层高3.6m第三层 结构标准层3+荷载标准层3 层高3.6m第四层 结构标准层4+荷载标准层4 层高3.9m5、荷载计算（1）恒荷载不上人屋面恒荷载（板厚120mm ） 7.02/m kN不上人屋面恒荷载（板厚100mm ） 6.52/m kN标准层楼面恒荷载（板厚120mm ） 4.52/m kN标准层楼面恒荷载（板厚100mm ） 4.02/m kN标准层楼面恒荷载（板厚80mm ） 3.52/m kN雨篷恒荷载（板厚100mm ） 5.72/m kN卫生间恒荷载（板厚100mm ） 6.02/m kN填充墙外墙体（无洞口，选用200mm 大空页岩砖，砌筑容量<102/m kN ） 3.02/m kN填充墙内墙体（无洞口，选用选用200mm 大空页岩砖，砌筑容量<102/m kN ） 2.82/m kN女儿墙墙体（高1000mm ，选用200mm 大空页岩砖，砌筑容量<102/m kN ） 3.02/m kN塑钢门窗 0.452/m kN（2）活荷载不上人屋面活荷载 0.52/m kN办公楼一般房间活荷载 2.02/m kN走廊、门厅、楼梯活荷载 2.52/m kN雨篷活荷载（按不上人屋面活荷载） 0.52/m kN卫生间活荷载 2.02/m kN 三、设计资料一、工程地质条件根据地质勘察报告，场区范围内地下水位高程为-12.00m ，地下水对一般建筑材料无侵蚀作用，不考虑土的液化。

pkpm教程PMCAD建模第三章PMCAD建模与操作技巧主要内容：介绍结构平面计算机辅助设计软件（PMCAD)的基本功能和主要技术条件，详细介绍菜单命令及其操作步骤，利用软件内力计算和配筋的结果，绘制结构平面施工图的具体操作，目标：循序渐进以达到熟悉结构平面计算机辅助设计的过程与掌握结构平面计算机辅助设计的方法。

第一节建模概述一、各种结构类型的CAD建模方式运用CAD技术完成结构设计，建立模型是前提，计算分析是关键，出施工图是结果。

混凝土结构、砌体结构采用PKPM主界面（结构）页的PMCAD 软件建模。

钢结构、混合结构、组合结构采用PKPM主界面（钢结构）页的STS软件建模。

预应力结构采用PKPM主界面（特殊结构）页的PREC软件接PKPCAD软件建模。

复杂空间结构采用PKPM主界面（结构）页的PMCAD、或（PMSAP）软件建模。

各类基础采用PKPM主界面（结构）页的JCCAD软件建模。

PKPM 主界面，项目清晰，操作方便PMCAD 特色二、PKPM结构软件的四种建模方式：PMCAD建模是最常用的建模方式将建筑APM模型转换为结果模型APM是PKPM系列软件中的建筑软件，可以与PMCAD相互读取对方建立的模型。

但应注意：转换后删除非承重构件仅考虑荷载影响，补充主要受力构件梁、柱剪力墙。

将AutoCAD软件的平面图形转换为结构模型SPASCAD复杂空间结构建模专门用于空间造型复杂和不规则的三维结构建模，建模后用PMSAP或SATWE进行计算分析。

人机交互建立全楼结构模型自动导算荷载建立恒活荷载库为各种计算模型提供计算所需数据文件为上部结构各绘图CAD 模块提供结构构件的精确尺寸为基础设计CAD 模块提供底层结构布置与轴线网格布置，还提供上部结构传下的恒活荷载现浇钢筋混凝土楼板结构计算与配筋设计结构平面施工图辅助设计做砖混结构圈梁布置，画砖混圈梁大样及构造柱大样图砖混和底框上砖房结构的抗震计算及受压、高厚比、局部承压计算统计结构工程量，以表格形式输出三、PMCAD 的基本功能四、软件应用范围结构平面形式任意，平面网格可以正交，也可斜交成复杂体型平面。

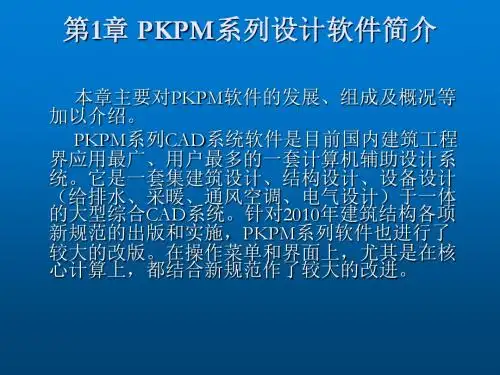

PKPM结构软件及应用PKPM介绍及PMCAD建模PKPM（简称“普康”）是中国建筑结构软件中的一种常用的结构计算软件。

PKPM由沈阳工业大学的“先进结构系统分析与优化技术”教育部重点实验室研制开发，是国内最早应用于实际工程设计的系列结构软件之一、该软件通过分析结构的杆件模型，进行受力、位移和变形等计算，以验证结构的稳定性和合理性，为工程设计人员提供科学、合理、安全的结构设计解决方案。

PKPM提供了多种结构分析功能，如静力弹性分析、非线性分析、动力分析等，可以满足不同结构设计的需求。

它可以进行建筑、桥梁、高层建筑、厂房等结构的设计和分析。

该软件不仅能够进行最常见的结构计算，如弯矩、剪力等，还能进行高级的模型分析，如地震响应、响应谱分析等。

同时，用户可以通过该软件进行结构合理性校核、验算和自动化设计。

PKPM在结构软件中具有以下特点与优势：1.界面友好：PKPM拥有简洁明了的用户界面，使得操作起来非常方便，即使没有深入的结构计算知识也能够迅速上手。

2.大型工程支持：PKPM能够处理各种规模的工程项目，包括大型建筑、桥梁等，可以有效地应对复杂的结构计算任务。

3.多种分析方法：PKPM支持多种不同的结构分析方法，包括静力分析、动力分析等，可以满足不同类型结构的需求。

4.强大的计算功能：PKPM提供了强大的计算功能，能够根据结构的特点和设计要求进行高精度的计算，得出准确的结构分析结果。

5.可视化结果：PKPM能够将计算结果以图表、图形等形式呈现，使得设计人员可以直观地了解结构的受力情况和变形情况，对结构进行更加合理的设计和优化。

近年来，随着计算机技术的不断进步，PKPM还引入了PMCAD（结构柱、梁、板件的三维建模）技术。

PMCAD能够将结构模型从二维平面转换为三维立体模型，更加真实地反映结构的空间特征。

通过PMCAD，设计人员可以更直观地观察结构的构造，从而更准确地分析结构的受力状况和进行优化。

与传统的二维图纸相比，PMCAD极大地提高了结构设计的效率和准确性。
