无线对讲系统基本原理PPT精选文档

无线对讲系统基本原理PPT精选文档

台和手机的谈话
2005年4月9日
1~6-2 a
无线对讲系统通信原理
为什么要使用无线对讲系统？
2005年4月9日
1~3-2
无线对讲系统通信原理
为什么要使用无线对讲系统？
线
2005年4月9日
1~3-3
无线对讲系统通信原理
无线对讲系统如何工作？
2005年4月9日
无线对讲系统通信原理
1-4
无线对讲系统如何工作？
天线
天线
话筒
2005年4月9日
发射器
接收器
电源
电源
扬声器
2005年4月9日
1~5-3
无线对讲系统通信原理
无线对讲系统的运作
同频单工 最基本的无线对讲系统是单工系统，由若干在同一频率上工作的无 线对讲设备组成。因为所有人都在一个频率上发射和接收，用户不 可以同时说话和接听。单工的意思就是同在某个时刻在一个方向上 传送信息。
异频单工 在异频单工系统中，发射器在一个频率上工作，而接收器在另一个 频率上工作。调度台采用这种方式控制系统。各车台和手机之间不 能相互对话或接听，因为它们的发射器和接收器在不同的频率上工 作。只有调度员才能听到所有的信息
车台包括一个发射器和一个接收器， 并且还要订购一个扬声器，一个话筒和 天线
备注；目前的大多数车台都非常紧凑，可以安装在仪表板的下面或附近。
2005年4月9日
1~5-2
无线对讲系统通信原理
便携式
手机是指小型的，可以让保安和智慧人员在 工作时随身携带的对讲机；
它的电源来自自带的电池； 手机包括一个发射器、一个接收器以及一个 内置扬声器、话筒和天线。
无线对讲系统通信原理
固定设备

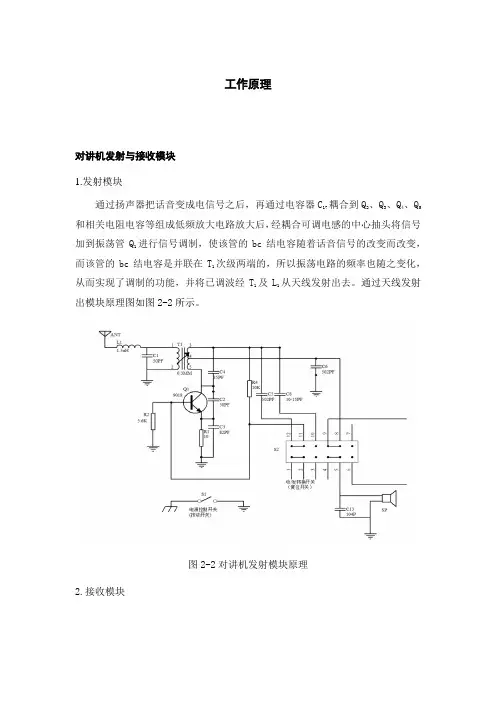

对讲机原理图

对讲机原理图

对讲机原理图
对讲机原理图是一种用于实现无线通信的设备。

它由发射器和接收器组成，发射器负责将声音信号转换为无线信号并发送出去，而接收器负责接收并解码无线信号，再将其转换为声音信号。

发射器部分包括以下组件：麦克风、音频放大器、调制器和射频发射器。

麦克风负责将声音转换为电信号，并将其传递给音频放大器。

音频放大器负责放大音频信号的强度，以便后续处理。

调制器将音频信号调制为射频信号，同时将射频信号与发射器的频率进行匹配。

射频发射器将调制后的射频信号放大，并将其发送出去。

接收器部分包括以下组件：天线、射频接收器、解调器、音频放大器和扬声器。

天线负责接收发送器发出的无线信号。

射频接收器将接收到的射频信号放大，并将其传递给解调器。

解调器将射频信号解调为音频信号，并将其传递给音频放大器。

音频放大器放大音频信号的强度，然后将其传递给扬声器，最终实现声音的输出。

通过发射器和接收器之间的无线通信，对讲机可以实现双向语音通信。

无论是在工作场所还是户外活动中，都能够方便地进行沟通和协调。

高等教育：对讲机原理介绍

高等教育：对讲机原理介绍

2019/12/17
Copyright by penghx from
13
2019/12/17
Copyright by penghx from
14
1.2 超外差方式原理
1.2.3 超外差接收机
从天线接收的信号经高频放大器（见调谐放大器）放 大，与本地振荡器产生的信号一起加入混频器变频， 得到中频信号，再经中频放大、检波和低频放大，然 后送给用户。
3 调频对讲机的安装与调试
元件测试与安装 调试与维修过程
Copyright by penghx from
2
1 对讲机原理相关知识
2019/12/17
Copyright by penghx from
3
1.1 无线通信概述
1.1.1 声波
2019/12/17
Copyright by penghx from
18
1.2 超外差方式原理
缺点与解决办法
电路比较复杂； 存在着一些特殊的干扰，如像频干扰、组合频率干扰和中频
干扰等。
解决途径 提高高频放大器的选择性，尽量把由天线接收到的像频干扰
信号滤掉； 另一种办法是采用二次变频方式。
2019/12/17
Copyright by penghx from
19
1.2 超外差方式原理
1.2.4 二次变频超外差接收机
第一中频频率选得较高，使像频干扰信号的中心频率 与有用输入信号uc的中心频率差别较大，使像频信号 在高频放大器中受到显著的衰减。
第二中频频率选得较低，使第二中频放大器有较高的 增益和较好的选择性。
后来广泛采用的是超外差接收机,主要依靠频率固定的 中频放大器放大信号。

HQT对讲机原理基础PPT课件

HQT对讲机原理基础PPT课件
根据客户的要求,我们也做了扩频的 146-174MHz
UHF 350-370MHz 370-390MHz 400-420MHz(400-
430MHz) 450-470MHz(440-
470MHz)
2019/9/12
无线电通信频段特征
传播；环绕着地球的大气会衰减和折射 无线电信号,就像它衰减和折射光一样. 通常的规则是: 频率越低.衰减损失越小. 传播的方式有: 地波传播(300KHz以下 的无线电波); 天波传播(300KHz30MHz范围的无线电波,通过电离层的 反射和折射进行传播);视线传播 (30MHz-900MHz 最适合无线对讲机 通信) 噪声：电磁噪声干扰来自机器和发动机, 因为噪声信号的频率较低,因此,低频信 号对噪声较敏感. 传送距离：在农村和郊区VHF的传输距 离最大;在市区UHF的传送距离最大.
18
二、对讲机的工作原理和功能介绍
两音信令
2-Tone：由两个音频信号构成，即：A Tone + B Tone，先发A Tone一段时间，然 后间隔一段时间，再发B Tone一段时间。
注意与DTMF不同，DTMF是两个频率叠加后同时发出，Two-Tone是两个频率一前 一后发出。
2TONE信令是由两种频率组成，具体的频率组合、发码时长、码间间隔可任意编程 设定。
写频：使用电脑写频软件设置对讲机的工作参数。
2019/9/12
15
二、对讲机的工作原理和功能介绍
有线复制：把一台对讲机的工作参数通过复制线复制到另外一台对讲机上。
其 它：照明、锁键、消除噪声信道、 巡逻登记等。
2019/9/12
16
二、对讲机的工作原理和功能介绍
信令
定义:是通信单元之间相互传送的地址信息、管理信息以及其它交换信息。它是 移动通信系统内实现自动控制功能的关键。

对讲机功能及工作原理PPT幻灯片课件

对讲机功能及工作原理PPT幻灯片课件
第四章 对讲机的电池及充电器
1
第一章 对讲机的工作原理和功能介绍
射频电路的简单介绍
一、射频电路： 射频电路区别于其他电路的主要原因在于：
工作在较高的频率使得电路的工作有些难于理解，在射频电路的引线之间、 引线和元件之间、元件之间、元件和地之间都存在着分布电容和分布电感，在 不同的频率下，分布电容和分布电感的参数值也不相同，随着频率的升高，这 些分布参数在电路中占有更大的比例，这也是射频电路比电源电路和低频电路 的设计更难的原因。
目录
第一章 对讲机的工作原理和功能介绍
第一节 射频电路的简单介绍 第二节 对讲机的工作原理 第三节 对讲机的主要性能指标及其含义 第四节 对讲机的功能介绍 第五节 信令
第二章 对讲机的使用
第一节 影响通话距离和通话效果的因素 第二节 中转台的工作原理
第三章 对讲机的结构组成
第一节 整机结构 第二节 附件
10
第四节 对讲机的功能介绍（1）
一、对讲机基本功能解释： 1、监听（MONITOR）：
为听到弱小信号而采用的一种收听方式。通过按专用键强制接通接收 信号通道，操作者用耳朵辨别SPK中的微弱声音，达到收听的目的。
2、扫描（ S C A N）： 为了听到所有信道的通话，而采用的一种收听方式。 通过按专用键，使接收电路按一定顺序逐个信道接收一段时间，以收听
参数的不同，调制又可分为调幅、调频和调相。
4
第二节 对讲机的工作原理
一、原理框图（简图）：
ANT
MIX
LPF
ANTSW RF AMP
RX
POWER AMP
DRIVE
TX
BPF
IF SYSTEM
AUDIO BPF
AF AMP

对讲机功能及工作原理资料51页PPT

对讲机功能及工作原理资料51页PPT
对讲机功能及工作原理资料
16、人民应该为法律而战斗，就像为 了城墙 而战斗 一样。 ——赫 拉克利 特 17、人类对于不公正的行为加以指责 ，并非 因为他 们愿意 做出这 种行为 ，而是 惟恐自 己会成 为这种 行为的 牺牲者 。—— 柏拉图 18、制定法律法令，就是为了不让强 者做什 么事都 横行霸 道。— —奥维 德 19、法律是社会的习惯和思想的结晶 。—— 托·伍·威尔逊 20、人们嘴上挂着的法律，其真实含，才不会再掉进坑里。——黑格尔 32、希望的灯一旦熄灭，生活刹那间变成了一片黑暗。——普列姆昌德 33、希望是人生的乳母。——科策布 34、形成天才的决定因素应该是勤奋。——郭沫若 35、学到很多东西的诀窍，就是一下子不要学很多。——洛克

对讲机原理


1.2 超外差方式原理
1.2 超外差方式原理
• 1.2.3 超外差接收机 – 从天线接收的信号经高频放大器（见调谐放大器）放大，与本地 振荡器产生的信号一起加入混频器变频，得到中频信号，再经中 频放大、检波和低频放大，然后送给用户。 – 接收机的工作频率范围往往很宽，在接收不同频率的输入信号时， 可以采用改变本地振荡频率f1的方法使混频后的中频fi保持为固定 的数值。 – 其原理如图3所示。
1.1 无线通信概述
• 调频波的频率跟随信号的变化规律而改变。 • 即当调制信号幅度最大时，调频波最密、频率最大；而当调制信 号负的绝对值最1.1.4 对讲机的频率范围： – 在日常对讲机的使用中，根据中国无线电管理委员会规定，对 讲机频率一般做如下划分： – 专业对讲机：V段136-174MHZ；U段400-470MHZ； – 武警公安用：350-390MHZ； – 海岸用：220MHZ； – 交通信号灯监控、防空警报器：223.025-235Mhz – 业余用：433MHZ； – 集群用：800MHZ； – 手机：900MHZ/180MHZ；
1.2 超外差方式原理
• 缺点与解决办法 –电路比较复杂； –存在着一些特殊的干扰，如像频干扰、组合频率干扰和中频干 扰等。 –解决途径 –提高高频放大器的选择性，尽量把由天线接收到的像频干扰信 号滤掉； –另一种办法是采用二次变频方式。
1.2 超外差方式原理
• 1.2.4 二次变频超外差接收机 – 第一中频频率选得较高，使像频干扰信号的中心频率与有用输入信号uc的 中心频率差别较大，使像频信号在高频放大器中受到显著的衰减。 – 第二中频频率选得较低，使第二中频放大器有较高的增益和较好的选择 性。 – 其原理框图如图4。 – 特点： – 对振荡频率的选取有要求;要求振荡器的振荡频率和幅度精度高,稳定性好; – 本振频率中有锁相环,数字分频、数字鉴相器等电路，保证极高的稳定度, 否则会产生本振频率漂移; – 都有锁相环电路来保证本振频率的稳定度; – 一般采用稳定性好的晶体振荡器 – 振荡频率高,易起振,振频稳,振幅高,振荡特性好; – 本振电路多采用体积小、可靠性高的单片大规模集成数字频率合成器, – 每一级电源都应有0.1 μF或0.01 μF的旁路电容接地 – 电源可数模分开供电，接地及屏蔽良好,本振输出端有带通滤波器，使本 振输出杂波小。

对讲机原理

图2-1 驻极体话筒由于输入和输出阻抗很高，所以要在驻极体话筒外壳内设置一个场效应管作为阻抗转换器，因此在工作时需要直流工作电压。

通常驻极体话筒的工作电压典型值为1.5V、3V、4.5V。

本次设计采用的工作电压为4.5V。

（1）设计原理：图2-2 驻极体话筒输入电路驻极体话筒输入电路的设计原理如图2-2所示，其作用是提供整个系统的音频输入。

●外加9V直流电压，为了使驻极体话筒工作电压为4.5V，选取两个5.1K电阻进行分压。

●1K电阻为限流电阻，其作用是使驻极体话筒工作电流满足要求，以免造成由于电流过大而损坏的情况。

●0.01uF电容为耦合电容，一端与驻极体话筒相连，而另一端主电路部分相接。

3. 前置放大电路（1）核心器件：LF353。

LF353是高速JFET输入的双通道，结合良好匹配的运算放大器。

它具有转换率高、功耗低、输入偏置和失调电流小等优点。

其引脚排列如图3-1：图3-1 LF353芯片引脚（2）设计原理：图3-2 前置放大电路前置放大电路的设计原理如图3-2所示。

由于音频功放电路的电压放大倍数有限，对于较小的信号不能产生足够的音量输出，所以采用前置放大电路以提高整个主电路部分的总电压放大倍数。

●LF353由双电源±9V提供工作电压，与电阻R1、R2构成一个同向比例放大电路。

●R1与R2选取的阻值分别为2K、10K，这样前置放大电路的放大倍数A1 =（1+R2/R1）= 6。

4. 音频功放电路（1）核心器件：LM386。

LM386是一种音频集成功率放大器，具有自身功耗低、更新内链增益可调整、电源电压范围大、外接元件少和总谐波失真小等优点，被广泛应用于录音机和收音机之中。

其引脚排列如图4-1：图4-1 LM386芯片引脚（2）设计原理：图4-2 音频功放电路音频功放电路的设计原理如图4-2所示，是整个电路的核心部分。

为了尽可能的减少噪声，设计过程中使外围元件最少，采用电压增益为20的典型电路，即A2 = 20。

a型对讲机ppt报告

多功能性
未来A型对讲机将具备更多功能，如集 成GPS定位、数据传输等。
A型对讲机的发展趋势与未来展望
• 定制化：为了满足不同用户的需求，A型对讲机将 更加注重定制化设计，提供更多可选配置和外观 。
A型对讲机的发展趋势与未来展望
融合其他技术
A型对讲机将与物联网、云计算 等先进技术融合，实现更智能化
使用范围有限
A型对讲机的通讯距离有限，对于 超远距离或复杂地形可能存在通 讯障碍。
依赖电源
A型对讲机需要依赖电源，长时间 使用可能导致电量不足。
通讯保密性不足
A型对讲机的通讯保密性相对较低， 可能存在信息泄露的风险。
A型对讲机的发展趋势与未来展望
数字化
随着技术的发展，A型对讲机将逐渐 实现数字化，提高通讯质量和效率。
数字信号处理
A型对讲机采用数字信号 处理技术，提高语音质量、 降低噪声干扰。
功率控制
A型对讲机具备功率控制 功能，根据通信距离和环 境噪声自动调整发射功率。
加密技术
部分A型对讲机采用加密 技术，确保通信内容的安 全性。
A型对讲机的技术参数
工作频段
A型对讲机的工作频段通常在VHF或 UHF频段，具体取决于型号和用途。
通信距离
根据对讲机的发射功率和环境条件， A型对讲机的通信距离可从数百米至 数十公里不等。
语音编码
A型对讲机支持多种语音编码方式， 如CVSD、PCM等，以提供更好的语 音质量。
天线
A型对讲机配备有不同类型的天线， 如鞭状天线、螺旋天பைடு நூலகம்等，以满足不 同应用场景的需求。
04
A型对讲机的使用与维护
A型对讲机的使用方法
电池。
频道无法切换

对讲机功能及工作原理PPT幻灯片课件

和通话质量一直是对讲机生产厂家和使用者最关心的问题。对于手持机来讲，通话距离主要由机器的系统 参数和环境因素所决定，以下对每个因素展开讨论。
一、系统参数：主要包括有发射机输出功率、接收机灵敏度和
天线增益。
1、发射功率的大小直接影响到对讲机发射信号的强弱和传输 距离的远近，功率越大，发射信号覆盖的范 围越大，通话距 离也越远。但发射功率不能过大， 发射功率过大时，不仅 耗电，影响功放元件寿命，
13
第五节 信令
一、CTCSS CTCSS(Continuous Tone Coded Squelch System是一种将低于音频频
率的频率(67—250.5Hz)附加在音频信号中一并传送的技术。因其频率范围 在标准音频以下，即小于300Hz，故称为亚音频。
现在对讲机大多附带有这种编码功能，也就是对讲机具有在发射信号 时编入CTCSS的功能。中频解调后，亚音频信号经过滤波、整形，输入到 CPU中，与本机设定的CTCSS频率进行比较，而决定是否开启静音控制开 关把信号送出到喇叭。
到信道中的信号。若每个信道接收时间为100ms，则每秒可扫描过十个信 道，即扫描速度为10ch/s 。
3、声控（VOX）： 声音控制功能，通过说话即可启动发射操作，把声音传送出去。不必按
PTT键。停止说话，发射也停止。
11
第四节 对讲机的功能介绍（2）
4、电量指示：显示电池电量。 5、接收省电：为节约用电，延长待机时间，对讲机在一段时 间内无发射接和 按键操作，将以一段时间 关机、一段时 间开机的方式工作，这种方式叫省电 方式。开关机时间长 度比大约是1：4。当收到信号或有按键操作时，对讲机立 即退出省电状态，进入正常状态。 6、照明：用于晚间操作，可看清楚LCD显示和按键。 7、静噪级数： 接收信号中噪声的强弱与信号的强弱呈对应关系，信号越强噪声越 弱。把最大噪声和最小噪声之间分成若干档，每一档称为一级。分成的档数叫静噪 级数。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

8
1.1 无线通信概述
1.1.4 对讲机的频率范围：
在日常对讲机的使用中，根据中国无线电管理委员会 规定，对讲机频率一般做如下划分： 专业对讲机：V段136-174MHZ；U段400-470MHZ； 武警公安用：350-390MHZ； 海岸用：220MHZ； 交通信号灯监控、防空警报器：223.025-235Mhz 业余用：433MHZ； 集群用：800MHZ； 手机：900MHZ/180MHZ；
2020/2/6
Copyright by penghx from
9
1.1 无线通信概述
根据电磁理论，频率越低，波长越长，电波穿透建筑 物的能力越弱，但绕射能力越强；
频率越高，波长越短，电波穿透建筑物能力越强，但 绕射能力越弱。
因此，在城市因为楼房密集度高，需要电波穿透力强， 所以频率越高越适合；
2020/2/6
Copyright by penghx from
11
1.2 超外差方式原理
1.2.2 超外差原理
输入信号是一中心频率为fc的已调制频带有限信号,本 地振荡器产生频率为f1的等幅正弦信号，通常f1＞fc。
这两个信号在混频器中变频,输出为差频分量,称为中 频信号,fi=f1-fc为中频频率。
6
1.1 无线通信概述
1.1.4 调制
音频信号装载到载波信号上的过程，称为调制。 频率调制，简称调频 （ FM ），就是使载波的瞬时频
率随调制信号的规律而变化。 与调幅不同，调频时，载波电压振幅 不变。 载波信号的角频率，又称为调频波中心频率。 瞬时角频率相对于中心频率的频率偏移，简称频偏。
2020/2/6
Copyright by penghx from
13
2020/2/6
Copyright by penghx from
14
1.2 超外差方式原理
1.2.3 超外差接收机
从天线接收的信号经高频放大器（见调谐放大器）放 大，与本地振荡器产生的信号一起加入混频器变频， 得到中频信号，再经中频放大、检波和低频放大，然 后送给用户。
播时，其延时效应微乎其微。 因此，选择电磁波作为载体是非常理想的。
2020/2/6
Copyright by penghx from
5
1.1 无线通信概述
1.1.3 波段的划分
2020/2/6
Copyright by penghx from
通信工程系生产实习
对讲机原理、安装与调试
2020/2/6 计算机科学与技术学院
2020/2/6
Copyright by penghx from
1
内容简要
1 对讲机原理相关知识
无线通信概述 超外差方式原理
2 F30-5型无线对讲机原理
调频对讲机原理框图 F30-5型调频对讲机的性能指标 F30-5型调频对讲机实际电路工作过程分析
超外差原理最早是由E.H.阿姆斯特朗于1918年提出的。 是为了适应远程通信对高频率、弱信号接收的需要， 在外差原理的基础上发展而来的。
外差原理是将输入信号频率变换为音频，而阿姆斯特 朗提出的方法是将输入信号变换为超音频，所以称之 为超外差。
1919年利用超外差原理制成超外差接收机。其性能优 于高频（直接）放大式接收，所以至今仍广泛应用于 远程信号的接收，并且已推广应用到测量技术等方面。
而在旷野或海面这种空旷的地域使用对讲机，则需要 绕射能力强的电波，所以选用V段（136-174MHZ）比 较合适。
2020/2/6
Copyright by penghx from
10
1.2 超外差方式原理
1.2.1 定义与发展历程
利用本地产生的振荡波与输入信号混频，将输入信号 频率变换为某个预先确定的频率的方法。
3 调频对讲机的安装与调试
元件测试与安装 调试与维修过程
2020/2/6
Copyright by penghx from 0/2/6
Copyright by penghx from
3
1.1 无线通信概述
2020/2/6
Copyright by penghx from
7
1.1 无线通信概述
调频波的频率跟随信号的变化规律而改变。 即当调制信号幅度最大时，调频波最密、频率最大；
而当调制信号负的绝对值最大时，调频波最稀，频率 最低。
2020/2/6
Copyright by penghx from
2020/2/6
Copyright by penghx from
4
1.1 无线通信概述
1.1.2 电磁波
电磁波是由电磁振荡电路产生的，高频电流的变化在 天线周围产生电场，电场的变化产生磁场，磁场的变 化又产生电场，如此反复相互交替产生交变电磁场而 传向远方。
电磁波通过天线传到天空中去，即为无线电波。 电磁波的传播速度为光速，当无线电波在地球表面传
超外差原理如下页图1所示。 图2表示输入为调幅信号的频谱和波形图。 输出的中频信号除中心频率由fc变换到fi外，其频谱结
构与输入信号相同。因此，中频信号保留了输入信号 的全部有用信息。
2020/2/6
Copyright by penghx from
12
1.2 超外差方式原理
1.1.1 声波
声音是由辐射振动物体产生的疏密波。人说话时，声 带的振动引起周围空气共振，并以340米／秒的速度 向四周传播，称为声波。
声波频率在20H~20KHz范围内，人能够听到。 声波只有依靠媒质传递，在不同的媒质中传递的速度
不同。声波在媒质中传播产生发射和散射，声音强度 随距离增大而衰减。 因此，远距离声波传送必须依靠载体来完成，这个载 体就是电磁波。
