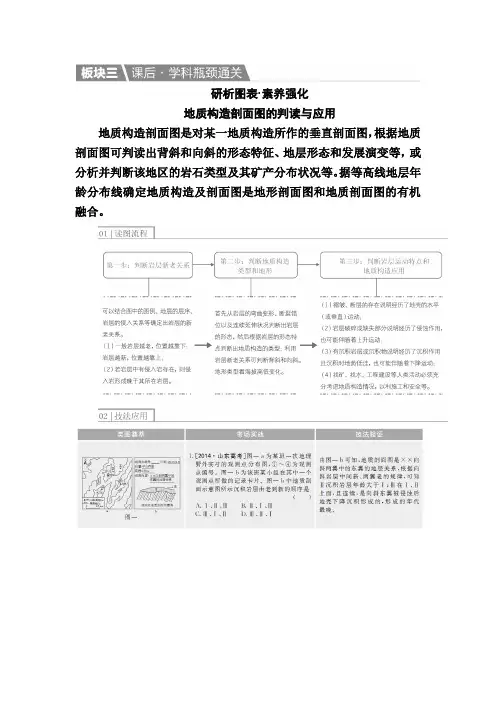

研析图表·素养强化地质构造剖面图的判读与应用地质构造剖面图是对某一地质构造所作的垂直剖面图，根据地质剖面图可判读出背斜和向斜的形态特征、地层形态和发展演变等，或分析并判断该地区的岩石类型及其矿产分布状况等。
据等高线地层年龄分布线确定地质构造及剖面图是地形剖面图和地质剖面图的有机融合。
[答案对照]1．B 2.(1)B(2)C 3.(1)B(2)A[2015·山东高考]某地理兴趣小组在一次野外考察中，选择了一条与考察区域总体构造线方向垂直的路线，观测出露的地层，记录了观测点的相关信息并绘制了考察路线地质剖面示意图。
下表为观测点相关信息表。
完成1～2题。
地层新老关系地层代号观测点坐标新↓老C(31°38′13″N,117°50′12″E)(31°37′54″N,117°50′59″E) D (31°38′10″N,117°50′19″E)(31°37′57″N,117°50′52″E)S (31°38′05″N,117°50′32″E) (31°38′01″N,117°50′43″E)A．南北方向 B．东西方向C．西北—东南方向 D．东北—西南方向答案 D解析考查方向的判断。
解题的关键是根据表中的经纬度坐标确定地点，进而判断出方向。
根据表中观测点的坐标可判断出观测路径为西北—东南方向，而题干中“构造线与观测方向垂直”可判断构造线的方向为东北—西南方向，故选D项。
2．该小组绘制的考察路线地质剖面示意图应为()答案 C解析考查地质构造的判断。
解题的关键是根据表中的坐标确定考察路线中各点的位置。
根据表中的观测点坐标可知，各点的排列为C—D—S—S—D—C，排除A、B两项，然后再根据地层的新老关系从C—S为从新—老，该地质构造的地层新老关系为两翼新、中间老，确定为背斜构造，判断C项正确、D项错误。
