曝气生物滤池工艺及设计要点摘要：曝气生物滤池工艺是近年来国内外研究的热点，具有处理效果好，占地少等特点。
本文论述了曝气生物滤池原理，查阅相关资料及工程实例，总结C 池、N池及DN池设计要点。
关键词曝气生物滤池（BAF）滤速负荷反硝化1曝气生物滤池工艺1.1曝气生物滤池原理曝气生物滤池(Biological Aerated Filter)简称BAF,是由滴滤池发展而来，属于生物膜法范畴，最初用作三级处理，后发展成直接用于二级处理。
曝气生物滤池反应器为周期运行，从开始过滤到反冲洗完毕为一个完整的周期。
具体过程如下：经预处理的污水从滤池底部进入滤料层，滤料层下部设有供氧的曝气系统进行曝气，气水为同向流。
在滤池中，有机物被微生物氧化分解，NH3-N被氧化成NO3-N；另外，由于在堆积的滤料层内和微生物膜的内部存在厌氧/缺氧环境，在硝化的同时实现部分反硝化，从滤池上部的出水可直接排出系统。
随着过滤的进行，由于滤料表面新产生的生物量越来越多，截留的SS不断增加，在开始阶段滤池水头损失增加缓慢，当固体物质积累达到一定程度，使水头损失达到极限水头损失或导致SS发生穿透，此时就必须对滤池进行反冲洗，以除去滤床内过量的微生物膜及SS，恢复其处理能力。
曝气生物滤池的反冲洗采用气水联合反冲，反冲洗水为经处理后的达标水，反冲洗空气来自于滤板下部的反冲洗气管。
反冲洗时关闭进水和工艺空气，先单独气冲，然后气水联合冲洗，最后进行水漂洗。
反冲洗时滤料层有轻微膨胀，在气水对滤料的流体冲刷和滤料间相互摩擦下，老化的生物膜与被截留的SS与滤料分离，冲洗下来的生物膜及SS随反冲洗排水排出滤池，反冲洗排水回流至预处理系统。
1.2曝气生物滤池特点1.2.1具有较高的生物浓度和较高的有机负荷曝气生物滤池采用粗糙多孔的球状滤料，为微生物提供了较佳的生长环境，易于挂膜及稳定运行，可在滤料表面和滤料间保持较多的生物量，单位体积内微生物量远远大于活性污泥法中的微生物量（可达10～15g/l），高浓度的微生物量使得BAF的容积负荷增大，进而减少了池容积和占地面积，使基建费用大大降低。
5种曝气生物滤池废水处理工艺及参数！生物滤池法污水处理工程技术规范1、生物滤池应用范围及原则本标准规定了采用以好氧过程为主的生物滤池工艺污（废）水处理工程的工艺设计、主要工艺设备、检测与控制、施工验收、运行与维护等的技术要求。
本标准不适用污（废）水厌氧生物滤池处理工艺。
本标准适用于采用生物滤池法的城镇污水和与城镇污水水质相类似的工业废水处理工程，可作为环境影响评价、设计、施工、环境保护验收及建成后运行管理的技术依据。
1）生物滤池污水处理工艺宜适用于城镇污水的二级处理。
同时也适用于类似市政污水水质的工业废水的生物处理，作为工业废水处理工艺流程的组成部分。
2）生物滤池污水处理工艺可单独应用，也可与其它污水处理工艺组合应用。
生物滤池工艺流程的选择应根据不同的进水水质及处理要求，通过技术、经济及环境影响等因素综合分析后确定。
3）应根据工艺运行要求设置检测与控制系统，实现运行管理自动化。
4）在污水处理厂（站）建设、运行过程中产生的废气、污水、废渣、噪声及其它污染物的治理与排放，应执行国家环境保护法规和标准的有关规定，防止二次污染。
5）污水处理厂（站）的设计、建设应采取有效的隔声、消声、绿化等降低噪声的措施，噪声和振动控制的设计应符合GBJ 87的要求，机房内、外的噪声应分别符合GBZ 1和GB 3096的规定，厂界噪声应符合GB 12348的规定。
6）城镇污水处理厂应按照GB 18918的相关规定安装在线监测系统，其他污水处理工程应按照国家或当地的环境保护管理要求安装在线监测系统。
在线监测系统的安装、验收和运行应符合HJ/T 353、HJ/T 354和HJ/T 355的相关规定。
2污染物与污染负荷2.1进入生物滤池的污（废）水设计水量应按照HJ/T 91和GB 50014的相关规定确定。
2.2进入生物滤池的污（废）水应具有较好的可生化性，BOD5/CODCr宜大于0.3，pH值宜为6.5~9.5，水温宜为12℃~35℃。
曝气生物滤池工程技术规程一、综述曝气生物滤池是一种注重微生物生物降解水中污染成分的处理设施，具有创新性、管理灵活性等许多优势，并且可以有效地去除水中的污染物，减少水的弥散性污染物的对环境的伤害，是当前厌氧处理技术的一种有效的补充和发展。
为了保证该类处理设施的有效性、安全性，制定了曝气生物滤池的技术规程，该规程制定了适用于曝气生物滤池的设计原则及设计公式，以及装配、维护等实施细则。
二、技术规程（一）设计原则1、曝气生物滤池的设施选型要结合污染水处理厂的具体情况，综合考虑污染物种类、污染物浓度、水质要求、水量、要求量等因素，选择合适的曝气生物滤池设备。
2、选择曝气生物滤池工艺时，既要根据需要处理的污染水的水溶性有机物的水质要求，又要考虑曝气生物滤池的运行成本，进行综合设计。
3、曝气生物滤池设施布设需根据厂区车辆排气、工业污水的排放情况，进行评估确定受污染水的规模及污染物浓度，以确定曝气生物滤池的布置位置。
（二）设计公式曝气生物滤池的设计依据如下公式：Q=F•D•HV，其中，Q—-曝气生物滤池处理水量，单位m3/d；D—污水的处理时间，单位h(小时)；HV—滤池高度，单位m。
滤池高度一般不大于5m。
（三）装配1、曝气生物滤池应建于具有一定坡度的平整地面上，需要安装在地下或部分地下的，要进行铺设防渗止水层，以防止地下水扩散。
2、井盖要贴有明显提示，防止人员无意识入内，而破坏内部结构。
3、设备安装完毕后，应进行全程检查，保证各机件的连接可靠，性能符合装置设计的要求，按要求进行现场实施试验，检查性能符合要求后方可投入使用。
（四）维护1、处理设施应定期进行检查，发现异常现象及时处理。
2、定期清除滤池内的污泥、泥沙，并做好溢流阀的清洁和保养，以确保设备的正常运行效率。
3、定期测量污水的水质，根据测试结果及时调整或调节曝气生物滤池内各部件的运转以使水质更接近工程设计要求。
三、总结曝气生物滤池是当前厌氧处理技术的补充和发展，为确保处理效果，应当按照技术规程设计安装，定期检查维护，以实现有效处理污染水的目标。
曝气生物滤池陶粒技术标准说明名称：球型轻质多孔生物陶粒孔隙率：E=42%左右滤料直径：3-5mm技术性能要求曝气生物滤池工艺的核心在于滤料。
滤料的质量直接决定了曝气生物滤池的处理效果和处理效率，同时间接的影响着曝气生物滤池的日常运行费用和维护工作量。
本工程采用污水处理专用陶粒滤料作为曝气生物滤池的滤料，并对陶粒滤料的有关技术性能作出如下要求：①陶粒滤料必须是污水处理专用陶粒滤料。
鉴于目前陶粒被广泛应用于建筑、市政、水处理等行业，不同行业对陶粒性能的要求完全不同，污水处理陶粒滤材不考虑从事建筑陶粒或其他行业陶粒，不能以建筑陶粒或其它行业陶粒替代污水处理专用陶粒。
②表面性能要求。
陶粒滤料表面粗糙多微孔，适于各类微生物（特别是硝化菌）的生长繁殖；易挂膜，在其表面可形成活性高、稳定性强的生物膜。
③形状要求。
陶粒滤料的形状应为规则球形。
④粒径范围与级配要求。
针对工程的有关情况和有关设计参数，提供恰当的滤料粒径范围与级配，并说明理由。
提供陶粒滤料的粒径范围、级配范围、筛分曲线及K60值。
⑤化学成分要求。
陶粒滤料应具有合理的化学组成，同时要保证其水浸出液不含有任何有毒有害物质。
投标人须提供陶粒滤料的化学成分组成及比例。
⑥比重与容重要求。
陶粒滤料，应根据工程的有关情况，具有适当的比重与容重，同时保证整体陶粒滤料的比重与容重一致。
⑦耐摩擦要求。
陶粒滤料应具有较高的抗摩擦能力，厂家须提供陶粒滤料的摩擦损失率。
⑧使用寿命要求。
陶粒滤料的使用寿命保证至少10年以上（含10年），期间如有除合理损耗之外的损耗，必须在寿命保证时间内填补。
陶粒滤料主要技术指标1、陶粒滤料的粒径范围、级配范围、筛分曲线及K60值。
（1）曝气生物滤池陶粒滤料：粒经3-5mm；（2）陶粒滤料级配控制范围3）筛分曲线：陶粒滤料筛分曲线表示方法：横坐标：有效粒径(mm)，对数坐标纵坐标：过筛百分比(％)，等分坐标2、堆积容重：自然堆积条件下单位体积陶粒滤料的重量：0.90-0.95g/ cm3；3、表观密度：陶粒在吸水饱和状态下，单位体积陶粒滤料的重量：1.6-1.8 g/cm3；4、酸可溶性：一定重量的陶粒在6N盐酸溶液中溶解物的重量百分数：<3％；5、摩擦损失率：<3％；6、使用寿命：l0年以上；7、比表面积：≥4m2/g8、滤料化学成分：不含有毒有害成分；9、外形：球形；10、生物负荷：(长方提供)11、筒压强度：≥4Mpa；12、孔隙率：≥40%。
曝气生物滤池(BAF)操作规程马鞍山市华骐环保科技发展有限公司工程调试部目录1 总则............................................... 错误!未定义书签。
2 一般要求............................................ 错误!未定义书签。
运行管理要求........................................ 错误!未定义书签。
安全操作要求........................................ 错误!未定义书签。
维护保养要求........................................ 错误!未定义书签。
3 各系统操作规程...................................... 错误!未定义书签。
曝气生物滤池的操作规程.............................. 错误!未定义书签。
运行控制错误!未定义书签。
风机安全操作规程.................................... 错误!未定义书签。
水泵安全操作规程.................................... 错误!未定义书签。
1总则1、为加强污水处理的设备管理、工艺管理和水质管理，保证污水处理安全正常运行，达到净化水质、处理和处置污泥、保护环境的目的，制定本规程。
2、污水处理的运行、维护及其安全除应符合本规程外，尚应符合国家现行有关标准的规定。
2一般要求运行管理要求1、运行管理人员必须熟悉本厂处理工艺和设施、设备的运行要求与技术指标。
2、操作人员必须了解本厂处理工艺，熟悉本岗位设施、设备的运行要求和技术指标。
3、各岗位应有工艺系统网络图、安全操作规程等，并应示于明显部位。
4、运行管理人员和操作人员应按要求巡检构筑物、设备、电器和仪表的运行情况。

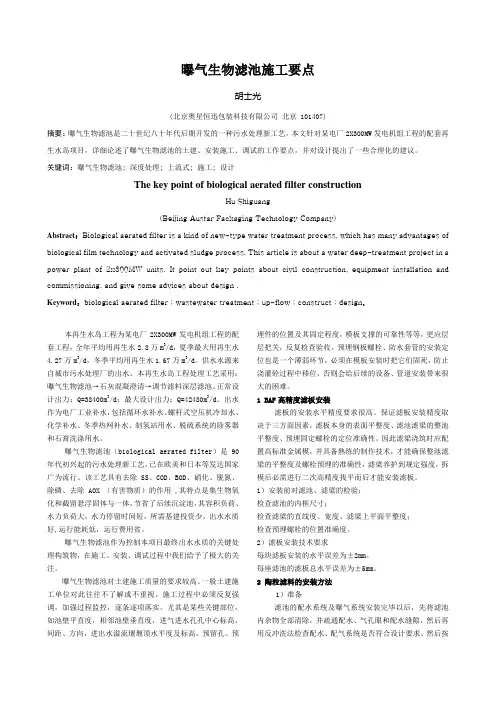

曝气生物滤池施工要点胡士光(北京奥星恒迅包装科技有限公司北京 101407)摘要：曝气生物滤池是二十世纪八十年代后期开发的一种污水处理新工艺，本文针对某电厂2X300MW发电机组工程的配套再生水岛项目，详细论述了曝气生物滤池的土建、安装施工、调试的工作要点，并对设计提出了一些合理化的建议。
关键词：曝气生物滤池; 深度处理; 上流式; 施工; 设计The key point of biological aerated filter constructionHu Shiguang(Beijing Austar Packaging Technology Company)Abstract：Biological aerated filter is a kind of new-type water treatment process, which has many advantages of biological film technology and activated sludge process. This article is about a water deep-treatment project in a power plant of 2x300MW units. It point out key points about civil construction, equipment installation and commissioning. and give some advices about design .Keyword：biological aerated filter ; wastewater treatment ; up-flow ; construct ; design。
本再生水岛工程为某电厂2X300MW发电机组工程的配套工程，全年平均用再生水2.8万m3/d，夏季最大用再生水4.27万m3/d，冬季平均用再生水1.67万m3/d。
曝气生物滤池工程技术规范篇一：曝气生物滤池陶粒技术标准说明曝气生物滤池陶粒技术标准说明名称：球型轻质多孔生物陶粒孔隙率：E=42%左右滤料直径：3-5mm技术性能要求曝气生物滤池工艺的核心在于滤料。
滤料的质量直接决定了曝气生物滤池的处理效果和处理效率，同时间接的影响着曝气生物滤池的日常运行费用和维护工作量。
本工程采用污水处理专用陶粒滤料作为曝气生物滤池的滤料，并对陶粒滤料的有关技术性能作出如下要求：①陶粒滤料必须是污水处理专用陶粒滤料。
鉴于目前陶粒被广泛应用于建筑、市政、水处理等行业，不同行业对陶粒性能的要求完全不同，污水处理陶粒滤材不考虑从事建筑陶粒或其他行业陶粒，不能以建筑陶粒或其它行业陶粒替代污水处理专用陶粒。
②表面性能要求。
陶粒滤料表面粗糙多微孔，适于各类微生物（特别是硝化菌）的生长繁殖；易挂膜，在其表面可形成活性高、稳定性强的生物膜。
③形状要求。
陶粒滤料的形状应为规则球形。
④粒径范围与级配要求。
针对工程的有关情况和有关设计参数，提供恰当的滤料粒径范围与级配，并说明理由。
提供陶粒滤料的粒径范围、级配范围、筛分曲线及K60值。
⑤化学成分要求。
陶粒滤料应具有合理的化学组成，同时要保证其水浸出液不含有任何有毒有害物质。
投标人须提供陶粒滤料的化学成分组成及比例。
⑥比重与容重要求。
陶粒滤料，应根据工程的有关情况，具有适当的比重与容重，同时保证整体陶粒滤料的比重与容重一致。
⑦耐摩擦要求。
陶粒滤料应具有较高的抗摩擦能力，厂家须提供陶粒滤料的摩擦损失率。
⑧使用寿命要求。
陶粒滤料的使用寿命保证至少10年以上（含10年），期间如有除合理损耗之外的损耗，必须在寿命保证时间内填补。
陶粒滤料主要技术指标1、陶粒滤料的粒径范围、级配范围、筛分曲线及K60值。
（1）曝气生物滤池陶粒滤料：粒经3-5mm；（2）陶粒滤料级配控制范围3）筛分曲线：陶粒滤料筛分曲线表示方法：横坐标：有效粒径(mm)，对数坐标纵坐标：过筛百分比(％)，等分坐标2、堆积容重：自然堆积条件下单位体积陶粒滤料的重量：0.90-0.95g/ cm；3、表观密度：陶粒在吸水饱和状态下，单位体积陶粒滤料的重量：1.6-1.8 g/cm；4、酸可溶性：一定重量的陶粒在6N盐酸溶液中溶解物的重量百分数：<3％；5、摩擦损失率：<3％；6、使用寿命：l0年以上；7、比表面积：≥4m2/g8、滤料化学成分：不含有毒有害成分；9、外形：球形；10、生物负荷：(长方提供)11、筒压强度：≥4Mpa；12、孔隙率：≥40%。
33篇二：最新曝气生物滤池设计计算(2014-2-19)曝气生物滤池设计计算一、设计条件1、进水水质情况Q=12000m3/dCOD≤60mg/LBOD5≤30mg/L总氮TN≤50mg/L（氨氮+亚硝酸盐氮+硝酸盐氮+有机氮）总凯式氮KN≤40mg/L（氨氮+有机氮）亚硝酸盐氮、硝酸盐氮：10 mg/L氨氮25 mg/L有机氮15 mg/L2、采用硝化、反硝化生物脱氮工艺时，技术要求采用硝化、反硝化生物脱氮工艺时，要求BOD5:TN＞4，当污水中碳源不足时，需要额外补充。
碳源可采用甲醇、乙酸等碳源。
投加甲醇作为反硝化碳源时，每1mg硝态氮需投加甲醇的量可按3mg 计。
二、工艺流程外加碳源回流液出水外加碳源前置反硝化生物滤池脱氮工艺三、设计计算1、反硝化生物滤池(DN池)计算（1）按反硝化容积负荷法计算A=W/H0W=Q*▽CN/(1000*qTN)式中：A--滤池总面积（㎡）W--滤料总体积（m3）H0---滤料装填高度（m）▽CN--反硝化滤池进、出水硝酸盐氮浓度差值（mg/L）Q—设计污水流量（m3/d）qTN—反硝化容积负荷（KgNO3-N）/m3.d①进水硝酸氮浓度取最大值：50mg/L,出水取最小5mg/L,则▽CN为45mg/L ②反硝化容积负荷qTN=0.8 KgNO3-N/（m3.d），规范取值范围为（0.8 -1.2）KgNO3-N/（m3.d）③滤料总体积：W=Q*▽CN/(1000*qTN)=12000*45/（1000*0.8）=675m3 ④滤料装填高度：H0=3.5m，规范取值范围为（2.5m-4.5m）⑤滤池总面积：A=W/H0=675/3.5=193㎡⑥滤池数量n=2座⑦单池面积：W0=A/2=193/2=96.5㎡（单池面积＜100㎡），符合规范要求。
（2）按空床停留时间计算A=QT/24qq= H0/t式中：A--滤池总面积（㎡）QT –设计污水量与消化液回流量之和（m3/d）含H0---滤料装填高度（m）t—空床水力停留时间（h），取值范围20-30minq—滤池水力表面负荷（m3/㎡.h），即滤速（取值范围8.0-10），含回流①混合液回流比R=μ/1-μ,取值范围100%-400%，取200%②q—滤池水力表面负荷，取8.0m3/（㎡.h），符合要求③滤池总面积A=QT/24q =12000*3/（24*8）=187.5㎡④空床停留时间t= H0/q=0.375h=22.5min（符合要求）---（3）反硝化生物滤池确定①反硝化生物滤池面积确定根据以上两种方法计算滤池面积比较，选用较大者，则反硝化生物滤池总面积为193㎡，取值200㎡，数量2座，单池面积100㎡。
②滤池高度H= H0+h0+h1+h2+h3+h4H0---滤料装填高度（m）（取值范围2.5-4.0m）h0---承托层高度（m）（取值范围0.3-0.5m）h1---缓冲配水区高度（m）（取值范围1.35-1.5m）h2---清水区高度（m）（取值范围1.0-1.5m）h3---超高（m）（取值范围0.3-0.5m）h4---滤板厚度高（m）设计滤池总高度H=7.0m③反硝化生物滤池确定尺寸：10000mm*10000mm*7000mm数量：2座结构：钢混（4）反硝化生物滤池反冲洗设计（1）空气冲洗强度：12-16L/㎡.S设计采用12L/㎡.S，单池冲洗空气量Q=12*100=1200 L/S=72m3/min（2）水冲洗强度4-6L/㎡.S设计采用4L/㎡.S，单池冲洗水量Q=4*100=400L/S=1440m3/h（5）长柄滤头设计滤板规格：980*980*1000mm,滤头数量：49个/块滤头总数：100*49*2=9800个（6）外加碳源设计反硝化生物滤池每天去除硝酸氮的量为：45*12000/1000=540kg/d每1mg硝态氮需投加甲醇的量可按3mg计，则甲醇每天的投加量为540kg/d*3=1620kg2、硝化曝气生物滤池（N池）计算（1）按硝化容积负荷法计算A=W/H0W=Q*▽CTKN/(1000*qNH3-N)式中：A--滤池总面积（㎡）W--滤料总体积（m3）H0---滤料装填高度（m）▽CTKN –进、出硝化滤池凯式氮浓度差值（mg/L）Q—设计污水流量（m3/d）qNH3-N—硝化容积负荷（KgNH3-N）/m3.d①进水总凯式氮浓度40mg/L,出水设计8mg/L,则▽CTKN 为32mg/L ②硝化容积负荷qNH3-N =0.6 KgNH3-N/（m3.d），规范取值范围为（0.6 -1.0）KgNH3-N/（m3.d）③滤料总体积W=Q*▽CTKN /(1000*qNH3-N)=12000*32/（1000*0.6）=640m3 ④滤料装填高度：H0=3.5m，规范取值范围为（2.5m-4.5m）⑤滤池总面积：A=W/H0=640/3.5=182㎡⑥滤池数量n=2座⑦单池面积：W0=A/2=182/2=91㎡（单池面积＜100㎡），符合规范要求。
（2）按空床停留时间计算A=Q/24qq= H0/t式中：A--滤池总面积（㎡）Q –设计污水量（m3/d）H0---滤料装填高度（m）t—空床水力停留时间（h），取值范围30-45minq—滤池水力表面负荷（m3/㎡.h），即滤速（取值范围3-12）①空床停留时间t取40min=0.67h（符合要求）②滤池水力表面负荷q= H0/t=3.5/0.67=5.2 m3/(㎡.h）.符合要求③滤池总面积A=Q/24q =12000/（24*5.2）=96㎡④空床停留时间t= H0/q=0.375h=22.5min（符合要求）（3）反硝化曝气生物滤池确定①反硝化生物滤池面积确定根据以上两种方法计算滤池面积比较，选用较大者，则反硝化生物滤池总面积为182㎡，取值190㎡，单池面积95㎡，数量2座。
②滤池高度H= H0+h0+h1+h2+h3+h4H0---滤料装填高度（m）（取值范围2.5-4.0m）h0---承托层高度（m）（取值范围0.3-0.5m）h1---缓冲配水区高度（m）（取值范围1.35-1.5m）h2---清水区高度（m）（取值范围1.0-1.5m）h3---超高（m）（取值范围0.3-0.5m）h4---滤板厚度高（m）设计滤池总高度H=7.0m③反硝化曝气生物滤池确定尺寸：10000mm*9500mm*7000mm数量：2座结构：钢混（4）硝化曝气生物滤池反冲洗设计（1）空气冲洗强度：12-16L/㎡.S设计采用12L/㎡.S，单池冲洗空气量Q=12*95=1140 L/S=68.4m3/min，风压：58.8Kpa（2）水冲洗强度4-6L/㎡.S设计采用4L/㎡.S，单池冲洗水量Q=4*95=380L/S=1368m3/h（5）长柄滤头设计篇三：曝气生物滤池技术协议污水处理工程工艺设备——曝气生物滤池技术协议甲方：XXXXXX公司乙方：江苏江华水处理设备有限公司XXXXXX公司（以下简称甲方）委托江苏江华水处理设备有限公司（以下简称乙方）设计、制造污水处理工程所需曝气生物滤池配套设备，甲、乙双方经友好协商，同意按以下条款签订本技术协议。
一、设备采购一般规定1 供货范围及一般要求1.1 供货范围乙方应提供一套完整的机械设备，包括主机、所有附件和零部件以及必要的控制系统和必要的专用工具。
保证所供机械设备在安装、试车过程中不需添置任何其他附件和零部件。
乙方供货范围内的材料，全部由乙方供货。
乙方使用的材料必须是全新的并有原厂的出厂证明书，所选材料必须是符合标准、规范的、适用的。
对于外购件，乙方应提供制造商名单。
除规格书中有具体要求外，现场安装不属乙方供货范围，但乙方应免费派遣合格的技术人员到现场作指导安装、调试，以保证安装后的设备能正常、稳定运转。
售后服务工作包含在乙方的工作范围。
设备在安装或使用过程中如发生问题，供货商应在最短时间内到达现场处理，一般不得超过24小时。
两年内由于乙方的原因，设备发生质量问题，供货商应负责免费维修，维修达不到要求的，无条件更换。
1.2 一般要求乙方必须提供足使合同包内设备单体运行所需的附件、软件等，确保功能的实现。
