滚动轴承零件的热处理(必学)

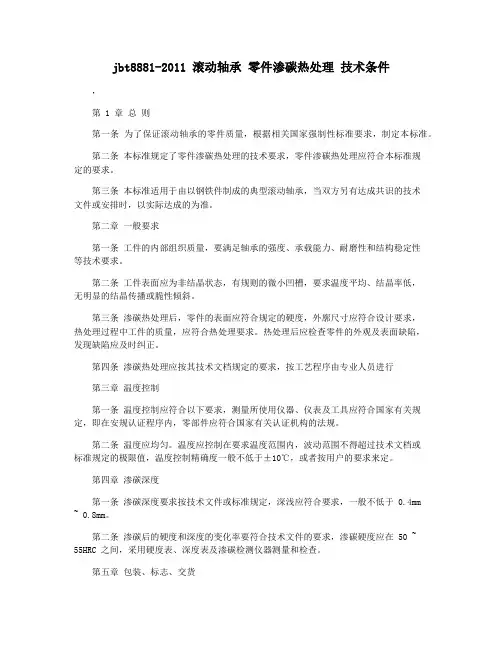

jbt8881-2011 滚动轴承零件渗碳热处理技术条件，第 1 章总则第一条为了保证滚动轴承的零件质量，根据相关国家强制性标准要求，制定本标准。

第二条本标准规定了零件渗碳热处理的技术要求，零件渗碳热处理应符合本标准规定的要求。

第三条本标准适用于由以钢铁件制成的典型滚动轴承，当双方另有达成共识的技术文件或安排时，以实际达成的为准。

第二章一般要求第一条工件的内部组织质量，要满足轴承的强度、承载能力、耐磨性和结构稳定性等技术要求。

第二条工件表面应为非结晶状态，有规则的微小凹槽，要求温度平均、结晶率低，无明显的结晶传播或脆性倾斜。

第三条渗碳热处理后，零件的表面应符合规定的硬度，外廓尺寸应符合设计要求，热处理过程中工件的质量，应符合热处理要求。

热处理后应检查零件的外观及表面缺陷，发现缺陷应及时纠正。

第四条渗碳热处理应按其技术文档规定的要求，按工艺程序由专业人员进行第三章温度控制第一条温度控制应符合以下要求，测量所使用仪器、仪表及工具应符合国家有关规定，即在安规认证程序内，零部件应符合国家有关认证机构的法规。

第二条温度应均匀。

温度应控制在要求温度范围内，波动范围不得超过技术文档或标准规定的极限值，温度控制精确度一般不低于±10℃，或者按用户的要求来定。

第四章渗碳深度第一条渗碳深度要求按技术文件或标准规定，深浅应符合要求，一般不低于 0.4mm~ 0.8mm。

第二条渗碳后的硬度和深度的变化率要符合技术文件的要求，渗碳硬度应在 50 ~55HRC 之间，采用硬度表、深度表及渗碳检测仪器测量和检查。

第五章包装、标志、交货第一条包装应与热处理厂的产品标准一致，包括内层、外层、贴标、包装、运输等，并符合国家和地方的相关规定。

第二条包装的标志、交货和运输，应按照热处理厂的标准，标志应醒目，批号显著。

交货和运输应在合理的范围内，合理及时。

高碳铬轴承钢滚动轴承零件热处理技术条件高碳铬轴承钢滚动轴承零件热处理技术条件热处理是一项重要的工艺，在高碳铬轴承钢滚动轴承零件的生产过程中起着至关重要的作用。

通过适当的热处理工艺条件，可以显著改善轴承零件的性能，提高其耐磨性、耐疲劳性和寿命，从而保障其在各种工况下的可靠运行。

首先，对于高碳铬轴承钢滚动轴承零件的热处理，要合理选择热处理温度。

一般来说，淬火温度应在750-800摄氏度之间，保温时间应根据轴承零件的厚度和尺寸进行合理调整。

淬火温度过高会导致过度退火，降低轴承零件的硬度和强度，而淬火温度过低又会使得淬透性变差，影响轴承零件的整体性能。

其次，对于高碳铬轴承钢滚动轴承零件的热处理，要注意适当的淬火介质的选择。

一般来说，可以选择水作为淬火介质，但也要根据具体情况进行调整。

如果轴承零件较大或形状复杂，可以选择油或沥青作为淬火介质，以保证零件的均匀淬火效果。

另外，高碳铬轴承钢滚动轴承零件的回火工艺也是十分重要的环节。

回火可以消除淬火过程中产生的应力，减少零件的脆性，提高其韧性。

一般来说，回火温度在150-250摄氏度之间，保温时间要根据零件的硬度和尺寸进行合理调整。

此外，对于高碳铬轴承钢滚动轴承零件的热处理，要注意在整个热处理过程中的冷却速度控制。

快速冷却可以使轴承零件达到良好的淬火效果，但过快的冷却速度也会增大零件的应力，导致开裂和变形的风险。

因此，冷却速度要根据具体的轴承零件尺寸和形状进行适当调整，以保证零件的质量和性能。

总而言之，高碳铬轴承钢滚动轴承零件的热处理技术条件包括合理选择热处理温度、淬火介质的选择、回火工艺以及冷却速度的控制。

只有在合适的工艺条件下进行热处理，才能确保高碳铬轴承钢滚动轴承零件具有良好的性能和可靠性。

因此，在实际生产中，我们必须严格按照相应的技术条件进行热处理操作，并进行必要的监控和测试，以确保最终产品的质量和性能达到要求。

滚动轴承（深沟球轴承）套圈的热处理工艺一．选择零件二．三．零件的服役条件及性能要求滚动轴承的机械及工作环境千差万别，套圈要在拉伸、冲击、压缩、剪切、弯曲等交变复杂应力状态下长期工作。

一般情况下，套圈的主要破坏形式是在交变应力作用下的疲劳剥落以及摩擦磨损，裂纹压痕锈蚀。

所以，这就要求套圈具有高的抗塑性变形的能力，较少的摩擦磨损，良好的尺寸精度及稳定性和较长的接触疲劳寿命。

综上所诉，要求套圈要有1）高的接触疲劳强度2）高的耐磨性3）高的弹性极限4）适宜的硬度5）一定的韧性6）良好的尺寸稳定性7）良好的防锈能力8）良好的工艺性能四．材料选择套圈的材料选择一般有6种GCr4,GCr15,GCr15SiMn,GCr15SiMo,GCr18Mo在这里我们选用的是GCr15，因为我们此次制造的是小尺寸套圈，GCr15SiMn和℃℃GCr15SiMo一般是用来制造壁厚的大轴承的套圈。

GCr15SiMn一般用来制造壁厚在15mm~35mm的轴承的套圈。

GCr15SiMo一般用来制造壁厚大于35mm的大型和特大型轴承的套圈。

GCr4是限制淬透性轴承钢，各方面性能较好。

GCr18Mo的淬透性比较高五．，性能优越，但价格较高。

GCr15是高碳铬轴承钢的代表钢种，综合性能良好，淬火和回火后具有高而均匀的硬度，良好的耐磨性能和高的接触疲劳寿命，热加工变形性能和削切加工性能均良好，但焊接性差，对白点形成较敏感，有回火脆性倾向，价格相对便宜。

六．加工工艺1.棒料→锻制→正火→球化退火→车削加工→去应力退火→淬火→冷处理→低温回火→粗磨→补加回火→精磨→成品2.正火正火的目的（1）消除网状碳化物及线条状组织（2）返修退火的不合格品（3）为满足特殊性能的需要为退火做组织准备加热温度正火加热温度主要依据正火目的和正火前组织状态来决定。

此处正火主要是为了消除或减少粗大网状碳化物，所以正火温度选在930~950℃之间。

如果一次正火不能消除粗大网状碳化物，可以以相同温度二次正火。

轴承钢的热处理工艺及参数和发展(总10页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--轴承钢热处理工艺参数时间：2010-06-14 08:59:46 来源：机械社区作者：三、轴承钢淬火回火工艺参数时间：2010-04-19 16:29:25 来源：中国金属加工在线作者：轴承钢是质量要求很严格的钢类。

目前对轴承钢提出的要求有：用户免加工和检查、提高质量、规格细化和提高尺寸精度等，而且，对这些要求的重要程度越来越高。

为满足这些要求，JFE制钢使用了各种保证产品质量和进行精加工的设备生产轴承钢。

这些设备与新开发的提高质量的技术相结合，可以生产尺寸范围宽、质量高、附加值高的热处理和热轧轴承钢。

JFE轴承钢制造技术的特点是：1）表面质量精细加工和质量检查体系用对钢坯进行火焰清理和将连铸坯轧制成小型圆坯的方法，均匀去除表面瑕疵、皮下夹杂物和脱碳层。

对质量要求特别高的材料，实施钢坯扒皮作业高度清除缺陷。

为保证小型圆坯的表面质量，用自动涡流探伤仪和磁粉探伤仪进行检查；对内部缺陷，用圆坯全断面超声波探伤仪检测内部孔隙和夹杂物。

2）轴承钢的精细制造技术和质量保证在线材-棒材厂，在棒材轧制线上增设线材轧制线，进行联合轧制。

对棒材和线材都采用4辊精轧机进行精轧，棒钢的尺寸精度在以下，用户可以省略扒皮和拉拔加工。

对线材可进行自由尺寸轧制，并可以生产Φ的小尺寸线材。

由于把线材已经轧制到锻造的尺寸，所以用户可以省略拔丝、热处理和表面处理工序。

3）提高钢的洁净度近年来，JFE制钢为了提高钢的洁净度，采用了PERM（加减压精炼）、LF（炉外精炼炉）对钢的生产工艺进行了改进。

PERM法是在转炉冶炼时，使氮、氢等气体溶解在钢中，然后，用RH炉（真空脱气）迅速减压，使钢中产生气体，利用这种气体捕捉并排除钢液中的夹杂物。

JFE制钢还在2008年新建LF炉，大大提高了夹杂物的去除能力。

采用上述工艺和设备的效果是：与原有工艺相比，夹杂物个数预测指数减少34%、夹杂物最大直径指数减少29%、夹杂物最大直径指数分布的标准偏差减少了73%。

第一章滚动轴承用钢GCr15钢的热处理原理一、滚动轴承用钢应具有的特性1、高的接触疲劳强度；2、高的耐磨性；（发生滑动摩擦的主要部位）1）、滚动体与滚道的接触面；2）、滚动体与保持架兜孔的接触面；3）、保持架引导与套圈引导档边的接触面；4）滚子的端面与套圈档边的接触面。

3、高的弹性极限；4、高的硬度；5、一定的韧性；6、好的尺寸稳定性；7、一定的防锈功能；8、良好的工艺性能。

二、GCr15钢的物理性能1、GCr15钢的临界点：Ac1:760℃ Acm：900℃Ar3：707℃ Ar1：6952、GCr15钢的Ms点：Ms点随着奥氏体固溶度的变化而变化，亦即随着奥氏体温度的升高而降低，GCr15钢在860℃温度Ms点为216~225℃。

三、铬轴承钢热处理基础1、基本概念1）、奥氏体：是碳及合金元素溶于r-Fe八面体间隙的间隙式固溶体。

特征：[1]、在钢的各种组织中，奥氏体的比容最小；[2]、奥氏体的塑性高，屈服强度低，容易塑性变形加工成型。

2）、珠光体：是过冷奥氏体共析分解的铁素体和碳化物的整合组织片状珠光体：是指在光学显微镜下能够明显看出F与Fe3C呈片状分布的组织状态。

根据片间距的大小分为普通片状珠光体、索氏体、屈氏体。

粒状珠光体：铁素体基体上分布着粒状Fe3C的组织。

GCr15的正常锻造后组织应为细珠光体类型组织及细小的网状碳化物组成，不允许有＞3级的网状碳化物及明显线条状组织，不允许有粗针状马氏体和粗片状珠光体组织。

3)、马氏体：是碳在α-Fe中的过饱和固溶体。

马氏体分类：板条马氏体、片状马氏体、针状马氏体、隐晶马氏体。

GCr15钢淬火后得到的马氏体为隐晶马氏体或者细小结晶马氏体。

马氏体具有高的硬度、强度、耐磨性。

4）贝氏体：是过冷奥氏体在中温区域分解后所得的的产物，它一般是由铁素体和碳化物所组成的非层状组织。

贝氏体分类：上贝氏体、下贝氏体上贝氏体：是一种两相组织，有铁素体和Fe3C所组成的，大致平行的铁素体板条自奥氏体晶界的一侧或两侧向奥氏体晶粒内部长大，Fe3C分布于铁素体板条之间。

一、齿轮1.渗碳及碳氮共渗齿轮的工艺流程毛坯成型—预备热处理—切削加工—渗碳（碳、氮共渗）、淬火及回火—（喷丸）—精加工2.感应加热和火焰加热淬火齿轮用钢及制造工艺流程配料—锻造—正火—粗加工—精加工—感应或火焰加热淬火—回火—珩磨或直接使用调质13.高频预热和随后的高频淬火工艺流程锻坯—正火—粗车—高频预热—精车（内孔、端面、外圆、滚齿、剃齿—高频淬火—回火—珩齿二、滚动轴承1.套圈工艺流程棒料—锻制—正火—球化退火车削加工—去应力退火—淬火—冷处理—低温回火—粗棒料—钢管退火磨—补加回火j精磨—成品2.滚动体工艺流程（1）冷冲及半热冲钢球钢丝或条钢退火j冷冲或半热冲j低温退火j锉削加工j软磨j淬火j冷处理j低温回火j粗磨j补加回火j 精磨j成品（2）热冲及模锻钢球棒料j热冲或模锻j球化退火j锉削加工j软磨j淬火j冷处理j低温回火j粗磨j补加回火j精磨j成品（3）滚子滚针钢丝或条钢（退火）j冷冲、冷轧或车削j淬火j冷处理j低温回火j粗磨j附加回火j精磨j成品三、弹簧1.板簧的工艺流程切割j弯制主片卷耳j加热j弯曲j余热淬火j回火j喷丸j检查j装配j试验验收2.热卷螺旋弹簧工艺流程下料j锻尖j加热j卷簧及校正j淬火j回火j喷丸j磨端面j试验验收3.冷卷螺旋弹簧工艺流程下料j锻尖j加热j卷簧及校正j去应力回火j淬火j回火j喷丸j磨端面j试验验收四、汽车、拖拉机零件的热处理1.铸铁活塞环的工艺流程（1）单体铸造-机加工-消除应力退火-半精加工-表面处理-精加工-成品（2）简体铸造-机加工-热定型-内外圆加工-表面处理-精加工-成品2.活塞销的工艺流程棒料-粗车外圆-渗碳-钻内孔-淬火、回火-精加工-成品棒料-退火-冷挤压-渗碳-淬火、回火-精加工-成品热轧管j粗车外圆j渗碳j淬火、回火j精加工j成品冷拔管j下料j渗碳j淬火、回火j精加工j成品3.连杆的工艺流程锻造-调质~酸洗-硬度和表面检验-探伤~校正~精压~机加工-成品4.渗碳钢气门挺杆的工艺流程棒料-热镦-机加工成型-渗碳-淬火、回火-精加工-磷化-成品5.合金铸铁气门挺杆的工艺流程合金铸铁整体铸造（间接端部冷激）—机械加工—淬火、回火—精加工—表面处理—成品合金铸铁整体铸造（端部冷激）—机械加工—消除应力退火—精加工—表面处理—成品钢制杆体~堆焊端部（冷激）~回火-精加工-成品钢制杆体—对焊—热处理—精加工—表面处理—成品6.马氏体型耐热钢排气阀的工艺流程马氏体耐热钢棒料-锻造成型-调质~校直~机加工-尾部淬火-抛光-成品7.半马氏体半奥氏体型耐热钢（Gr13Ni7Si2）排气阀的工艺流程棒料-顶锻-精压~热处理-精加工-成品8.奥氏体耐热钢排气阀的工艺流程棒料-顶锻-精压~阀面和尾部堆焊耐热合金-热处理-杆部滚压或软氮化-精加工-成品9.半轴调质的工艺流程合金结构钢棒料-锻造成形-正火或退火-机械加工-调质-校直-精加工-成品10.半轴的表面淬火的工艺流程棒料—锻造成形—预先热处理—校直—机械加工—表面淬火—校直—精加工—成品11.柱塞副和喷油嘴偶件的工艺流程热扎退火棒料-自动机加工成型-热处理-精加工-时效-成品12.拖拉机履带板（1）40SiMn2履带板的热处理热轧成形-下料~机加工-热处理-成品（2）ZGMn13履带板的热处理铸造成型~热处理-成品五、金属切削机床零件的热处理1.机床导轨（1）MM7125平面磨床立柱镶钢导轨锻造—正火—机加工—消除应力退火—机加工—淬火—回火—磨（2）M9025工具曲线磨床镶钢导轨锻造—退火—机加工—淬火—回火—磨（3）S788轴承磨床镶钢导轨机加工—消除应力退火—机加工—渗碳—淬火—回火—磨—时效（4）MZ208轴承磨床镶钢导轨锻造—退火—机加工—消除应力退火—机加工—淬火—冰冷处理—回火—磨—时效2.机床主轴（1）CA6104车窗主轴（45钢）下料—粗加工—正火—机加工—高频淬火—回火—磨（2）T68、T611镗床的镗杆及MGB132磨床的主轴（35CrMoAlA钢）下料—粗车—调质—精车—消除应力处理—粗磨—渗氮—粗磨（3）SGC630精密丝杠车床主轴（12CrNi3A）锻造—正火—机加工—渗碳—正火—校直—消除应力—机加工—头部淬火—颈部淬火—回火—磨—时效（4）*62W万能升降台铣床主轴（球墨铸铁QT60-2）铸造—机加工—淬火—回火（5）M1040无心磨床主轴（球墨铸铁QT60-2）铸造-机加工-正火-机加工3.丝杠（1）7级或7级精度一下的一般丝杠（45钢）下料—正火或调质—校直—消除应力处理—机加工（2）6级或6级以上精密不淬硬丝杠（T10或T12钢）球化退火-机加工-消除应力处理-机加工-时效-精加工（3）中大型精密淬硬丝杠（CrWMn）锻造—球化退火—机加工—消除应力—机加工—消除应力—机加工—淬火、回火—冰冷处理-回火-探伤~机加工-时效-精加工-时效-精加工（4）中小型精密淬硬丝杠（9Mn2V）锻造—球化退火—机加工—消除应力—机加工—淬硬淬火—回火—冰冷处理—回火、探伤—机加工-时效-精加工-时效-精加工（5）滚珠丝杠（GCr15,GCr15SiMn）4.弹簧卡头（1）卧式多轴自动车床夹料卡头（9SiCr）锻造—退火—机加工—淬火—回火—机加工—磨开口—胀大定型（2）卧式多轴自动车床送料卡头（T8A钢）锻造—退火—机加工—淬火—回火—磨（3）仪表机床小型专用卡头（60Si2）退火—机加工—淬火—回火—磨（4）磨阀辨机床专用卡头（65Mn）锻造—正火—高温—回火—机加工—淬火—回火—机加工5.摩擦片（1）*62W万能升降台铣床摩擦片（A3）机加工—渗碳—淬火—回火—机加工—回火（2）DLMO电磁离合器摩擦片（65Mn）冲片—淬火—回火—磨（3）电磁离合器摩擦片（6SiMnV）锻造—退火—切片—淬火—回火—磨6.FW250万能分度头主轴（45）锻造—正火—机加工—淬火—回火—机加工7•万能分度头蜗杆（20Cr）正火-机加工-渗碳-机加工-淬火-回火-机加工8•三爪卡盘卡爪（45）正火—机加工—淬火—回火—高频淬火—回火—法蓝—磨加工9.三爪卡盘丝（45）锻造—正火—机加工—淬火—回火—法蓝—磨六、活塞1.20CrMnMo钢制活塞的热处理锻造—正火—检验—机加工—渗碳—检验—正火—淬火—清洗—回火—检验—喷砂—磨削2.钒钢活塞的热处理下料—锻造—检验—预先淬火—球化退火—检验—机加工—淬火—回火—检验—磨削七、凿岩机钎尾锻造—退火—检验—渗碳—检验—淬火—回火—清洗—检验—磨削。

滚动轴承的热处理目的：提高滚动轴承强度、韧性、耐磨性、抗疲劳强度以及良好的尺寸稳定性。

同时通过特殊的热处理是其具有耐腐蚀、耐高温，防磁等特性。

常用的热处理方式有：退火（Th），它是将金属加热到所需的温度并经过一定时间的保温，然后再缓慢冷却（一般是随炉冷却），退火可降低金属的硬度和脆性，增加塑性，消除内应力等。

正火（Z），它是将金属加热到临界温度以上，并经过一定时间的保温，然后在静止的空气中冷却。

正火可以细化晶粒，改善机械性能鱼切削性能。

淬火（C）,它是将金属加热到所需温度，保温后放入淬火剂中冷却，是温度骤然降低。

淬火可增加金属的硬度，但会降低其塑性。

回火，它是将淬火后的金属重新加热到一定的温度然后再用一定的方式进行冷却。

根据回火温度的不同回火可分为，高温回火，中温回火以及低温回火。

回火的目的是为了消除因淬火产生的内应力，降低硬度和脆性，以获得所需的机械性能。

调质，即是所说的淬火加高温回火，这样可以得到所需的强度和韧性。

经过调质处理的钢一般叫调质钢，多指中碳钢和中碳合金结构钢。

钢中的主要金相组织：奥氏体（A）它是碳溶于γ-Fe中形成的固溶体，具有面心立方结构，溶碳能力较铁素体强，机械性能随含碳量的变化而变化，由于它是固溶体，所以不论含碳多少，塑性都很好，而且无磁性。

碳素钢在727°C以上平衡组织中才能看见奥氏体，在有些合金钢中，由于合金元素的作用，在室温下也能得到奥氏体。

铁素体（F）它是碳溶于α-Fe中形成的固溶体，具有体心立方结构，溶碳能力极小，所以也叫纯铁体。

其性能也与纯铁极为相似，即强度、硬度很低，塑性韧性很高，在768°C一下又磁性。

渗碳体（Fe3C）,铁与碳形成的化合物，含碳高达6.69%，晶格结构很复杂，其硬度大脆性大，强度低塑性几乎为零。

珠光体（P）,它是又铁素体和渗碳体所组成的机械混合物，含碳量0.77%，其中铁素体和渗碳体的比例大致为7：1，性能位于两者之间。
