滚动轴承的热处理工艺设计

GCr15轴承钢球的热处理工艺及缺陷分析摘要：本论文重点对GCr15轴承钢球热处理工艺的设计进行了讨论，同时对热处理后其可能存在的热处理工艺缺陷进行了分析。

钢球在不同热处理工艺下虽然都能达到其使用要求，但所需的成本却大不相同，因此在满足其使用要求的同时也应该注意生产成本。

热处理常常因操作、原材料等产生缺陷，但只要有正确的热处理工艺并严格按工艺进行加工热处理缺陷也是可以避免的，即使产生了缺陷也可以采取相应的措施及时修复缺陷。

关键词：GCr15 轴承钢球热处理设计热处理工艺热处理缺陷引言滚动轴承是机械工业十分重要的基础标准件之一;滚动轴承依靠元件间的滚动接触来承受载荷，与滑动轴承相比:滚动轴承具有摩擦阻力小、效率高、起动容易、安装与维护简便等优点。

缺点是耐冲击性能较差、高速重载时寿命低、噪声和振动较大。

图 1 轴承及钢球实物图滚动轴承的基本结构（图 1）：内圈、外圈、滚动体和保持架等四部分组成。

常用的滚动体有球、圆柱滚子、滚针、圆锥滚子。

轴承的内、外圈和滚动体，一般是用轴承钢（如GCr15、GCr15SiMn）制造，热处理后硬度应达到61～65HRC。

当滚动体是圆柱或滚针时，有时为了减小轴承的径向尺寸，可省去内圈、外圈或保持架，这时的轴颈或轴承座要起到内圈或外圈的作用。

为满足使用中的某些需要，有些轴承附加有特殊结构或元件，如外圈带止动环、附加防尘盖等。

滚动轴承钢球的工作条件极为复杂，承受着各类高的交变应力。

在每一瞬间，只有位于轴承水平面直径以下的那几个钢球在承受载荷，而且作用在这些钢球的载荷分布也不均匀。

力的变化由零增加到最大，再由最大减小到零，周而往复得增大和减小。

在运转过程中，钢球除受到外加载荷外，还受到由于离心力所引起的载荷，这个载荷随轴承转速的提高而增加。

滚动体与套圈及保持架之间还有相对滑动，产生相对摩擦。

滚动体和套圈的工作面还受到含有水分或杂质的润滑油的化学侵蚀。

在某些情况下，轴承零件还承受着高温低温和高腐蚀介质的影响。

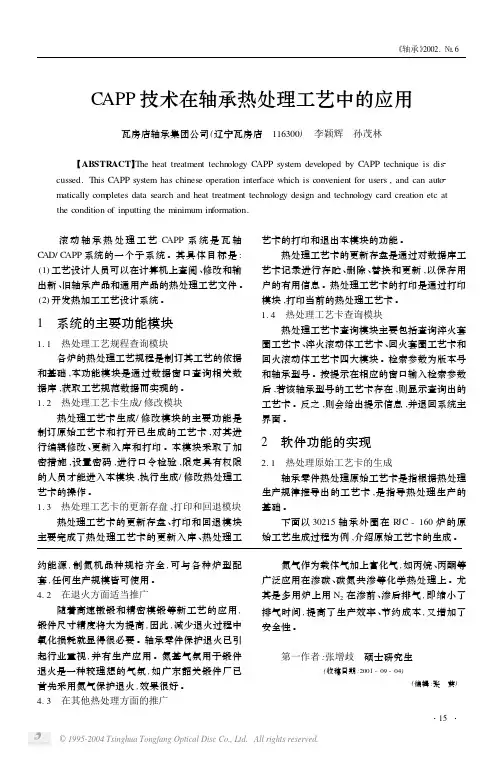

约能源,制氮机品种规格齐全,可与各种炉型配套,任何生产规模皆可使用。

4.2　在退火方面适当推广随着高速镦锻和精密模锻等新工艺的应用,锻件尺寸精度将大为提高,因此,减少退火过程中氧化损耗就显得很必要。

轴承零件保护退火已引起行业重视,并有生产应用。

氮基气氛用于锻件退火是一种较理想的气氛,如广东韶关锻件厂已首先采用氮气保护退火,效果很好。

4.3　在其他热处理方面的推广氮气作为载体气加上富化气,如丙烷、丙酮等广泛应用在渗碳、碳氮共渗等化学热处理上。

尤其是多用炉上用N2在渗前、渗后排气,即缩小了排气时间,提高了生产效率、节约成本,又增加了安全性。

第一作者:张增歧　硕士研究生(收稿日期:2001-09-04)(编辑:张　葵)　CAPP技术在轴承热处理工艺中的应用瓦房店轴承集团公司(辽宁瓦房店　116300)　李颖辉　孙茂林【ABSTRACT】The heat treatment technology C APP system developed by C APP technique is dis2 cussed.This C APP system has chinese operation interface which is convenient for users,and can auto2 matically com pletes data search and heat treatment technology design and technology card creation etc at the condition of inputting the minimum in formation. 滚动轴承热处理工艺C APP系统是瓦轴C AD/C APP系统的一个子系统。

其具体目标是:(1)工艺设计人员可以在计算机上查阅、修改和输出新、旧轴承产品和通用产品的热处理工艺文件。

(2)开发热加工工艺设计系统。

滚动轴承加工工艺设计摘要:滚动轴承是现代机器中广泛应用的部件之一，具有摩擦阻力小，功率消耗少，起动容易等优点。

本文对滚动轴承的加工工艺进行了研究和设计。

主要内容包括滚动轴承的类型、性能与特点，滚动轴承的工作情况，滚动轴承尺寸的选择，轴承零件的加工工艺特点，轴承加工的工艺过程及轴承装置的设计。

通过了解滚动轴承的主要类型、性能与特点，结合实际需要中的产品要求，选择合适的轴承及所对应的加工工艺流程。

关键词:滚动轴承；性能；工艺设计Rolling bearing processing technology design Abstract：Rolling bearing is one of the components are widely used in modern machinery, the advantages of small frictional resistance, less power consumption, easy starting, etc.This paper studied the processing technology of the rolling bearing and design.Main contents including the types, performance and characteristics of the rolling bearing and rolling bearing working condition, the choice of rolling bearing size, machining process characteristics of bearing parts, bearing machining process and the design of the bearing assembly.Through understanding the main types of rolling bearing, the performance and characteristics, combined with the actual needs of the product requirements, select the appropriate bearing and the corresponding processing technological process.Key words：Rolling bearing; Performance; Process design目录1摘要 (1)2 滚动轴承的主要类型及其代号 (2)2.1 滚动轴承的主要类型、性能与特点 (4)2.2 滚动轴承零件结构的常用术语 (5)2.3 滚动轴承的代号 (6)3 滚动轴承类型的选择 (8)3.1 选择轴承时的考虑因素 (8)3.2 具体选择 (10)4 滚动轴承产品的性能要求 (11)5 滚动轴承零件的加工工艺特点 (11)5.1 滚动轴承零件的生产特点 (11)5.2 滚动轴承零件工艺过程的特殊性 (12)6 滚动轴承生产的一般工艺过程 (13)7 滚动轴承套圈车削加工 (14)7.1 车削加工的内容和方法分类 (14)7.2 套圈车削的位置精度和定位基准选择 (15)7.3 车削套圈的尺寸公差及余量的确定 (17)7.4 套圈车削加工的切削用量 (20)7.5 套圈车削加工所用的夹具 (21)8 套圈的热处理工序 (21)9 套圈的磨削 (22)9.1 6203轴承套圈的磨削过程 (22)9.2 套圈磨削用夹具 (24)10 钢球加工 (25)10.1 钢球加工的基本工艺路线 (25)10.2 钢球加工余量的确定 (26)11 保持架加工 (27)12 轴承的装配 (28)12.1 装配的基本工艺路线 (28)12.2 轴承零件的组装方法 (28)参考文献 (30)致谢 (31)2滚动轴承的主要类型及其代号2.1滚动轴承的主要类型、性能与特点滚动轴承是现代机器中广泛应用的部件之一，它是依靠主要元件间的滚动接触来支承转动零件的。

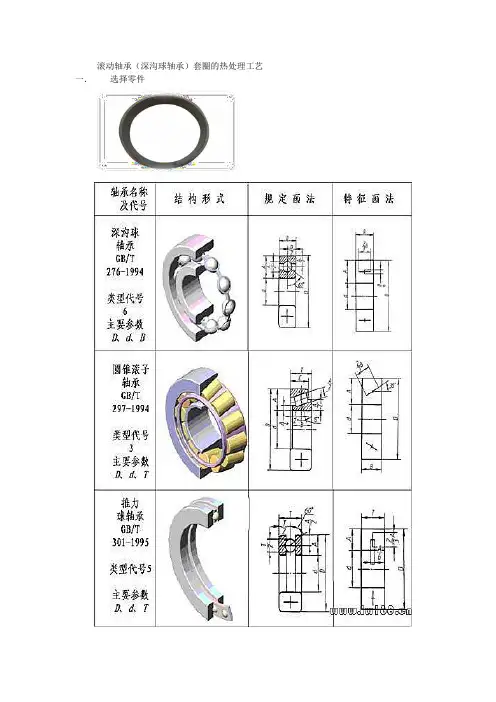

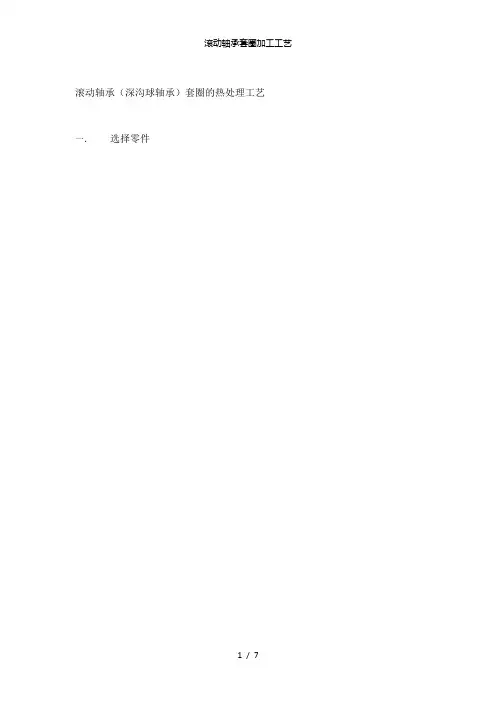

滚动轴承（深沟球轴承）套圈的热处理工艺一．选择零件二．三．零件的服役条件及性能要求滚动轴承的机械及工作环境千差万别，套圈要在拉伸、冲击、压缩、剪切、弯曲等交变复杂应力状态下长期工作。

一般情况下，套圈的主要破坏形式是在交变应力作用下的疲劳剥落以及摩擦磨损，裂纹压痕锈蚀。

所以，这就要求套圈具有高的抗塑性变形的能力，较少的摩擦磨损，良好的尺寸精度及稳定性和较长的接触疲劳寿命。

综上所诉，要求套圈要有1）高的接触疲劳强度2）高的耐磨性3）高的弹性极限4）适宜的硬度5）一定的韧性6）良好的尺寸稳定性7）良好的防锈能力8）良好的工艺性能四．材料选择套圈的材料选择一般有6种GCr4,GCr15,GCr15SiMn,GCr15SiMo,GCr18Mo在这里我们选用的是GCr15，因为我们此次制造的是小尺寸套圈，GCr15SiMn和℃℃GCr15SiMo一般是用来制造壁厚的大轴承的套圈。

GCr15SiMn一般用来制造壁厚在15mm~35mm的轴承的套圈。

GCr15SiMo一般用来制造壁厚大于35mm的大型和特大型轴承的套圈。

GCr4是限制淬透性轴承钢，各方面性能较好。

GCr18Mo的淬透性比较高五．，性能优越，但价格较高。

GCr15是高碳铬轴承钢的代表钢种，综合性能良好，淬火和回火后具有高而均匀的硬度，良好的耐磨性能和高的接触疲劳寿命，热加工变形性能和削切加工性能均良好，但焊接性差，对白点形成较敏感，有回火脆性倾向，价格相对便宜。

六．加工工艺1.棒料→锻制→正火→球化退火→车削加工→去应力退火→淬火→冷处理→低温回火→粗磨→补加回火→精磨→成品2.正火正火的目的（1）消除网状碳化物及线条状组织（2）返修退火的不合格品（3）为满足特殊性能的需要为退火做组织准备加热温度正火加热温度主要依据正火目的和正火前组织状态来决定。

此处正火主要是为了消除或减少粗大网状碳化物，所以正火温度选在930~950℃之间。

如果一次正火不能消除粗大网状碳化物，可以以相同温度二次正火。

轴承钢的热处理工艺及参数和发展(总10页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--轴承钢热处理工艺参数时间：2010-06-14 08:59:46 来源：机械社区作者：三、轴承钢淬火回火工艺参数时间：2010-04-19 16:29:25 来源：中国金属加工在线作者：轴承钢是质量要求很严格的钢类。

目前对轴承钢提出的要求有：用户免加工和检查、提高质量、规格细化和提高尺寸精度等，而且，对这些要求的重要程度越来越高。

为满足这些要求，JFE制钢使用了各种保证产品质量和进行精加工的设备生产轴承钢。

这些设备与新开发的提高质量的技术相结合，可以生产尺寸范围宽、质量高、附加值高的热处理和热轧轴承钢。

JFE轴承钢制造技术的特点是：1）表面质量精细加工和质量检查体系用对钢坯进行火焰清理和将连铸坯轧制成小型圆坯的方法，均匀去除表面瑕疵、皮下夹杂物和脱碳层。

对质量要求特别高的材料，实施钢坯扒皮作业高度清除缺陷。

为保证小型圆坯的表面质量，用自动涡流探伤仪和磁粉探伤仪进行检查；对内部缺陷，用圆坯全断面超声波探伤仪检测内部孔隙和夹杂物。

2）轴承钢的精细制造技术和质量保证在线材-棒材厂，在棒材轧制线上增设线材轧制线，进行联合轧制。

对棒材和线材都采用4辊精轧机进行精轧，棒钢的尺寸精度在以下，用户可以省略扒皮和拉拔加工。

对线材可进行自由尺寸轧制，并可以生产Φ的小尺寸线材。

由于把线材已经轧制到锻造的尺寸，所以用户可以省略拔丝、热处理和表面处理工序。

3）提高钢的洁净度近年来，JFE制钢为了提高钢的洁净度，采用了PERM（加减压精炼）、LF（炉外精炼炉）对钢的生产工艺进行了改进。

PERM法是在转炉冶炼时，使氮、氢等气体溶解在钢中，然后，用RH炉（真空脱气）迅速减压，使钢中产生气体，利用这种气体捕捉并排除钢液中的夹杂物。

JFE制钢还在2008年新建LF炉，大大提高了夹杂物的去除能力。

采用上述工艺和设备的效果是：与原有工艺相比，夹杂物个数预测指数减少34%、夹杂物最大直径指数减少29%、夹杂物最大直径指数分布的标准偏差减少了73%。

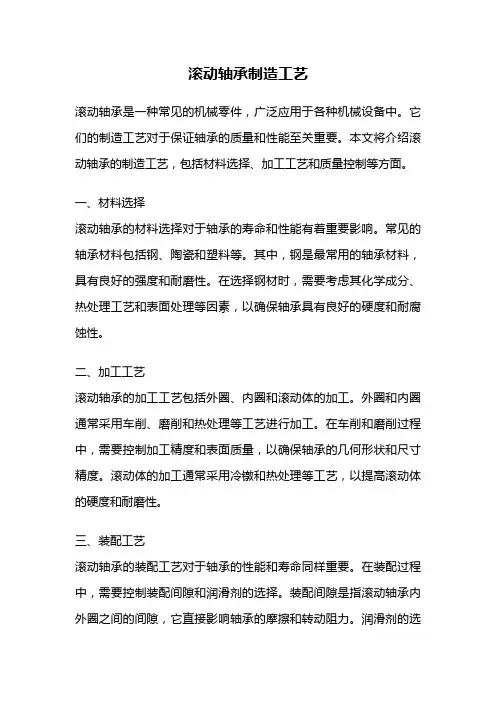

滚动轴承制造工艺滚动轴承是一种常见的机械零件，广泛应用于各种机械设备中。

它们的制造工艺对于保证轴承的质量和性能至关重要。

本文将介绍滚动轴承的制造工艺，包括材料选择、加工工艺和质量控制等方面。

一、材料选择滚动轴承的材料选择对于轴承的寿命和性能有着重要影响。

常见的轴承材料包括钢、陶瓷和塑料等。

其中，钢是最常用的轴承材料，具有良好的强度和耐磨性。

在选择钢材时，需要考虑其化学成分、热处理工艺和表面处理等因素，以确保轴承具有良好的硬度和耐腐蚀性。

二、加工工艺滚动轴承的加工工艺包括外圈、内圈和滚动体的加工。

外圈和内圈通常采用车削、磨削和热处理等工艺进行加工。

在车削和磨削过程中，需要控制加工精度和表面质量，以确保轴承的几何形状和尺寸精度。

滚动体的加工通常采用冷镦和热处理等工艺，以提高滚动体的硬度和耐磨性。

三、装配工艺滚动轴承的装配工艺对于轴承的性能和寿命同样重要。

在装配过程中，需要控制装配间隙和润滑剂的选择。

装配间隙是指滚动轴承内外圈之间的间隙，它直接影响轴承的摩擦和转动阻力。

润滑剂的选择应根据工作条件和轴承类型进行合理选择，以减少摩擦和磨损。

四、质量控制滚动轴承的质量控制是制造工艺中至关重要的一环。

在生产过程中，需要进行严格的质量检测和控制，以确保轴承的质量和性能符合要求。

常见的质量控制手段包括尺寸测量、外观检查和性能测试等。

此外，还需要建立完善的质量管理体系，对生产过程进行全面监控和管理。

滚动轴承的制造工艺涉及材料选择、加工工艺、装配工艺和质量控制等方面。

通过合理选择材料、精细加工和严格质量控制，可以制造出质量优良、性能稳定的滚动轴承，满足各种机械设备的需求。

在未来的发展中，随着科技的进步和工艺的改进，滚动轴承的制造工艺将不断提高，为各行各业的发展提供更好的支持。

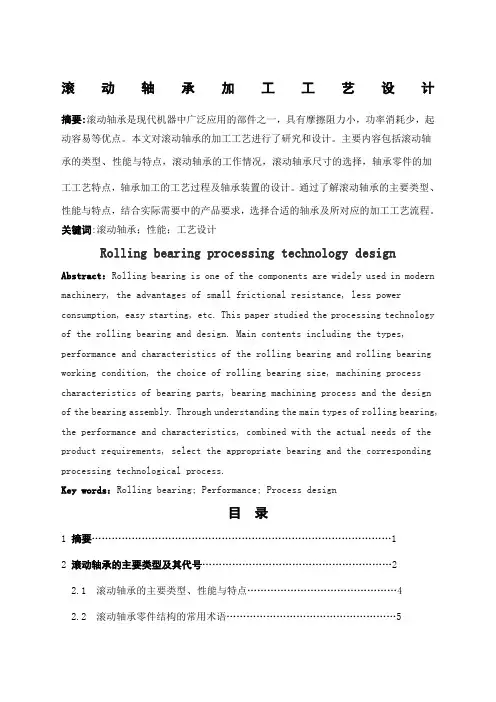

毕业论文滚动轴承的加工工艺设计集团标准化工作小组 [Q8QX9QT-X8QQB8Q8-NQ8QJ8-M8QMN]滚动轴承加工工艺设计摘要:滚动轴承是现代机器中广泛应用的部件之一，具有摩擦阻力小，功率消耗少，起动容易等优点。

本文对滚动轴承的加工工艺进行了研究和设计。

主要内容包括滚动轴承的类型、性能与特点，滚动轴承的工作情况，滚动轴承尺寸的选择，轴承零件的加工工艺特点，轴承加工的工艺过程及轴承装置的设计。

通过了解滚动轴承的主要类型、性能与特点，结合实际需要中的产品要求，选择合适的轴承及所对应的加工工艺流程。

关键词:滚动轴承；性能；工艺设计Rolling bearing processing technology designAbstract：Rolling bearing is one of the components are widely used in modern machinery, the advantages of small frictional resistance, less power consumption, easy starting, etc.This paper studied the processing technology of the rolling bearing and design.Main contents including the types, performance and characteristics of the rolling bearing and rolling bearing working condition, the choice of rolling bearing size, machining process characteristics of bearing parts, bearing machining process and the design of the bearing assembly.Through understanding the main types of rolling bearing, the performance and characteristics, combined with the actual needs of the product requirements, select theappropriate bearing and the corresponding processing technological process.Key words：Rolling bearing; Performance; Process design目录1摘要 (1)2 滚动轴承的主要类型及其代号 (2)滚动轴承的主要类型、性能与特点 (4)滚动轴承零件结构的常用术语 (5)滚动轴承的代号 (6)3 滚动轴承类型的选择 (8)选择轴承时的考虑因素 (8)具体选择 (10)4 滚动轴承产品的性能要求 (11)5 滚动轴承零件的加工工艺特点 (11)滚动轴承零件的生产特点 (11)滚动轴承零件工艺过程的特殊性 (12)6 滚动轴承生产的一般工艺过程 (13)7 滚动轴承套圈车削加工 (14)车削加工的内容和方法分类 (14)套圈车削的位置精度和定位基准选择 (15)车削套圈的尺寸公差及余量的确定 (17)套圈车削加工的切削用量 (20)套圈车削加工所用的夹具 (21)8 套圈的热处理工序 (21)9 套圈的磨削 (22)6203轴承套圈的磨削过程 (22)套圈磨削用夹具 (24)10 钢球加工 (25)钢球加工的基本工艺路线 (25)钢球加工余量的确定 (26)11 保持架加工 (27)12 轴承的装配 (28)装配的基本工艺路线 (28)轴承零件的组装方法 (28)参考文献 (30)致谢 (31)2 滚动轴承的主要类型及其代号滚动轴承的主要类型、性能与特点滚动轴承是现代机器中广泛应用的部件之一，它是依靠主要元件间的滚动接触来支承转动零件的。

渗碳轴承钢零件热处理技术要求1范围本文件规定了符合GB/T3203－2016和GB/T33161－2016规定的G15CrMo、G20CrMo、G20CrNiMo、G20CrNi2Mo、G20Cr2Ni4、G10CrNi3Mo、G20Cr2Mn2Mo、G23Cr2Ni2Si1Mo等渗碳轴承钢制滚动轴承零件渗碳前预备热处理、渗碳一次淬回火和高温回火、二次淬回火、贝氏体等温淬火后的技术要求和检验方法。

本文件准适用于上述渗碳轴承钢制滚动轴承零件的渗碳热处理质量检验，也适用于低碳合金钢制滚动轴承零件的渗碳热处理质量检验。

2规范性引用文件下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件，仅所注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T230.1－2018金属材料洛氏硬度试验第1部分：试验方法GB/T231.1－2018金属材料布氏硬度试验第1部分：试验方法GB/T4340.1－2009金属材料维氏硬度试验第1部分：试验方法GB/T6394－2017金属平均晶粒度测定方法GB/T9450－2005钢件渗碳淬火硬化层深度的测定和校核GB/T24606－2009滚动轴承无损检测磁粉检测JB/T7361－2007滚动轴承零件硬度试验方法3术语和定义3.1（渗碳淬火硬化层）淬硬层深度case-hardened depth（of a carburized and hardened case）从零件表面到维氏硬度值为550HV1处的垂直距离。

［GB/T9450－2005，定义第3章］4技术要求4.1渗碳前预备热处理技术要求4.1.1轴承零件渗碳前应预备热处理，经预备热处理后的硬度不应大于229HBW（压痕直径不应小于4mm）；G20Cr2Ni4制零件预备热处理后硬度不应大于241HBW（压痕直径不应小于3.9mm）。

4.1.2渗碳前轴承零件的平均晶粒度应符合GB/T6394－2017规定的5级或更细的晶粒度级别。

滚动轴承的热处理目的：提高滚动轴承强度、韧性、耐磨性、抗疲劳强度以及良好的尺寸稳定性。

同时通过特殊的热处理是其具有耐腐蚀、耐高温，防磁等特性。

常用的热处理方式有：退火（Th），它是将金属加热到所需的温度并经过一定时间的保温，然后再缓慢冷却（一般是随炉冷却），退火可降低金属的硬度和脆性，增加塑性，消除内应力等。

正火（Z），它是将金属加热到临界温度以上，并经过一定时间的保温，然后在静止的空气中冷却。

正火可以细化晶粒，改善机械性能鱼切削性能。

淬火（C）,它是将金属加热到所需温度，保温后放入淬火剂中冷却，是温度骤然降低。

淬火可增加金属的硬度，但会降低其塑性。

回火，它是将淬火后的金属重新加热到一定的温度然后再用一定的方式进行冷却。

根据回火温度的不同回火可分为，高温回火，中温回火以及低温回火。

回火的目的是为了消除因淬火产生的内应力，降低硬度和脆性，以获得所需的机械性能。

调质，即是所说的淬火加高温回火，这样可以得到所需的强度和韧性。

经过调质处理的钢一般叫调质钢，多指中碳钢和中碳合金结构钢。

钢中的主要金相组织：奥氏体（A）它是碳溶于γ-Fe中形成的固溶体，具有面心立方结构，溶碳能力较铁素体强，机械性能随含碳量的变化而变化，由于它是固溶体，所以不论含碳多少，塑性都很好，而且无磁性。

碳素钢在727°C以上平衡组织中才能看见奥氏体，在有些合金钢中，由于合金元素的作用，在室温下也能得到奥氏体。

铁素体（F）它是碳溶于α-Fe中形成的固溶体，具有体心立方结构，溶碳能力极小，所以也叫纯铁体。

其性能也与纯铁极为相似，即强度、硬度很低，塑性韧性很高，在768°C一下又磁性。

渗碳体（Fe3C）,铁与碳形成的化合物，含碳高达6.69%，晶格结构很复杂，其硬度大脆性大，强度低塑性几乎为零。

珠光体（P）,它是又铁素体和渗碳体所组成的机械混合物，含碳量0.77%，其中铁素体和渗碳体的比例大致为7：1，性能位于两者之间。

轴的热处理工艺-工程一、工作条件以及材料与热处理要求1.条件:在滑动轴承中工作,υ周＜2m/S,要求表面有较高在硬度的小轴,心轴.如机床走刀箱、变速箱小轴..要求: 45、50,形状复杂的轴用40Cr、42MnVB.调质,HB228-255,轴颈处高频淬火,HRC45-502.条件: 在滑动轴承中工作,υ周＜ 3m/S,要求硬度高、变形小,如中间带传动装置的小轴要求: 40Cr、42MnVB 调质,HB228-255,轴颈高频淬火,HRC45-50.3.条件: υ周≥ 2m/S,大的弯曲载荷及摩擦条件下的小轴，如机床变速箱小轴，。

要求: 15、20、20Cr、20MnVB 渗碳,淬火,低温回火,HRC58-62.4.条件: 高载荷的花键轴,要求高强度和耐磨,变形小.要求: 45 高频加热,水冷,低温回火,HRC52-58.5.条件: 在滚动或滑动轴承中工作,轻或中等负荷,低速,精度要求不高,稍有冲击,疲劳负荷可忽咯的主轴,或在滚动轴承中工作,轻载,υ＜1m/s的次要花键轴.要求: 45 调质,HB225-255(如一般简易机床主轴)6.条件: 在滚动或滑动轴承中工作,轻或中等负荷转速稍高.ρυ≤150N.m/(cm^2.s),精度要求高,冲击,疲劳负荷不大.要求: 45 正火或调质,HB228-255,轴颈或装配部位表面淬火,HRC45-50.7.条件: 在滑动轴承中工作,中或重载,转速较高ρυ≤400N.m/cm^2.S,精度较高,冲击、疲劳负荷不大.要求: 40Cr 调质,HB228-255或HB248-286,轴颈表面淬火,HRC≥54,装配部位表面淬火HRC≥45.8.条件: 其他同上,但转速与精度要求比上例高,如磨床砂轮主轴.要求: 45Cr、42CrMo其他同上,表面硬度HRC≥56.9.条件: 在滑动或滚动轴承中工作,中载、高速、心部强度要求不高,精度不太高,冲击不大,但疲劳应力较大,如磨床,重型齿轮铣床等主轴.要求: 20Cr 渗碳,淬火,低温回火,HRC58-62.10.条件: 在滑动或滚动轴承中工作,重载,高速(ρυ≤400N.m/cm^2.s)冲击,疲劳应力都很高.要求: 18CrMnTi 20Mn2B 20CrMnMoVA 渗碳淬火低温回火HRC≥59.11.条件: 在滑动轴承中回转,重载,高速,精度很高≤0.003mm,很高疲劳应力,如高精度磨床镗床主轴.要求: 38CrAlMoA 调质硬度HB248-286:轴颈渗氮,硬度HV≥900.12.条件: 电动机轴,主要受扭.要求: 35及45 正火或正火并回火,HB187及HB217.13.条件: 水泵轴,要求足够抗扭强度和防腐蚀.要求: 3Cr13及4Cr13 1000-1050℃油液,硬度分别为HRC42及HRC48.14.条件: C616-416车床主轴,45号钢(1)承受交变弯曲应力,扭转应力,有时还受冲击载荷.(2)主轴大端内锥孔和锥度处圆,经常与卡盘,顶针有相对摩擦.(3)花键部分经常磕碰或相对滑动(4)在滚动轴承中动转,中速,中载.要求:(1)整体调质后硬度HB200-230,金相组织为索氏体 .(2)内锥孔和外圆锥面处硬度HRC45-50,表面3-5mm风金相组织为屈氏体和少量回火马氏体.(3)花键部分硬度HRC48-53,金相组织同上15.条件: 跃进-130型载重(2.5吨)汽车半轴承受冲击、反复弯曲疲劳和扭转,主要瞬时超载而扭断,要求有足够的抗弯、抗扭、抗疲劳强度和较好的韧性要求: 40Cr 35CrMo 42CrMo40CrMnMo 40Cr 调质后中频表面淬火,表面硬度HRC≥52,深度4-6mm,静扭矩6900N.m,疲劳≥30万次,估计寿命≥30万km金相组织: 索氏体+屈氏体(原用调质加高频淬火寿命仅为4万km)二、备注:1.(1-8)备注:主轴与轴类材料与热处理选择必须考虑受力大小、轴承类型和主轴形状及可能引起的热处理缺陷.在滚动轴承或轴颈上有轴套在滑动轴承中回转,轴颈不需特别高的硬度,可用45、45Cr,调质,HB220-250,50Mn,正火或调质HRC28-35.在滑动轴承中工作的轴承应淬硬,可用15、20Cr,渗碳,淬火,回火到硬度HRC56-62,轴颈处渗碳深度为0.8-1mm.直径或重量较大的主轴渗碳较困难,要求变形较小时,可用45或40Cr在轴颈处作高频淬火.高精度和高转速(＞2000r/min)机床主轴尚须采用氮化钢进行渗氮处理,得到更高硬度.在重载下工作的大断面主轴,可用20SiMnVB或20CrMnMoVBA,渗碳,淬火,回火,HRC56-62.2.(9)备注:内心强度不高,受力易扭曲变形表面硬度高,宜作高速低负荷主轴.热处理变形较大.3.(10)备注:心部有较高的σb及αk值，表面有高的硬度及耐磨性.有热处理变形.4.(11)备注:很高的心部强度,表面硬度极高,耐磨和变形量小.5.(12)备注:860-880℃正火6.(13)备注:或1Cr13 1100℃油淬,350-400℃回火,HRC56-62.7.(14)备注:加工和热处理步骤:下料→锻造→正火→粗加工→调质→半精车外圆,钻中心孔,精车外圆,铣键槽→锥孔及外圆锥局部淬火,260-300℃回火→车各空刀槽,粗磨外圆,滚铣花键槽→花键高频淬火,240-260℃加火→精磨.。

轴承加工工艺流程（附图）轴承是当代机械设备中一种重要零部件。

它的主要功能是支撑机械旋转体，降低其运动过程中的摩擦系数，并保证其回转精度。

按运动元件摩擦性质的不同，轴承可分为滚动轴承和滑动轴承两大类。

轴承可同时承受径向负荷和轴向负荷。

能在较高的转速下工作。

接触角越大，轴向承载能力越高。

那么轴承是怎么加工出来的呢？轴承制造加工基本过程（以套圈制造基本流程为重点，材料选用高碳铬轴承钢Gcr15SiMn）<1>滚动体（钢球）制造基本流程：原材料——冷镦——光磨——热处理——硬磨——初研——外观——精研<2>保持架（钢板）制造基本流程：原材料——剪料——裁环——光整——成形——整形——冲铆钉孔<3>套圈（内圈、外圈）制造基本流程：原材料——锻造——退火——车削——淬火——回火——磨削——装配汇普轴承加工流程图(1)锻造加工：锻造加工是轴承套圈加工中的初加工，也称毛坯加工。

套圈锻造加工的主要目的是：(a)获得与产品形状相似的毛坯，从而提高金属材料利用率，节约原材料，减少机械加工量，降低成本。

(b)消除金属内在缺陷，改善金属组织，使金属流线分布合理，金属紧密度好，从而提高轴承的使用寿命。

锻造方式：一般是在感应加热炉、压力机、扩孔机和整形机组成连线的设备体进行流水作业(2)退火：套圈退火的主要目的是：高碳铬轴承钢的球化退火是为了获得铁素体基体上均匀分布着细、小、匀、圆的碳化物颗粒的组织，为以后的冷加工及最终的淬回火作组织准备。

Gcr15SiMn退火基本工序：在790—810℃保温2-6h, 以10—30℃/h,冷至600℃以下，出炉空冷(3)车削加工：车削加工是轴承套圈的半成品加工，也可以说是成型加工。

车削加工的主要目的是：(a)使加工后的套圈与最终产品形状完全相同。

(b)为后面的磨削加工创造有利条件。

车削加工的方法：集中工序法：在一台设备上完成所有车削工序的小批量生产。

分散工序法：在一台设备上完成某一种车削工序的大批量生产。
