汽车发动机怠速不稳原因分析诊断及维修汽车发动机怠速不稳是指发动机在空转或低速运转时转速不稳定，表
现为转速时高时低，甚至出现抖动的现象。
发动机怠速不稳的原因可能有
多种，包括点火系统、供油系统、气缸压缩、进气系统等方面的问题。
下
面将详细分析、诊断及维修发动机怠速不稳的原因。
首先，点火系统是发动机正常运转的关键。
如果点火系统出现问题，
如点火塞损坏、点火线破裂等，会导致点火不良或点火时机不准确，进而
影响发动机转速稳定。
诊断方法可以使用点火系统检测仪进行故障码读取，或者检查点火塞和点火线是否磨损或破裂，如有问题及时更换。
其次，供油系统也是影响发动机怠速稳定的重要因素。
当供油系统发
生故障，如油泵失效、喷油嘴堵塞或喷油嘴喷油量不准确等，会导致燃油
供应不足或过量，从而影响发动机的稳定运转。
诊断方法可以使用燃油压
力表检测燃油压力是否正常，或者检查喷油嘴是否存在堵塞现象，如有问
题需要修理或更换相关零件。
此外，气缸压缩的准确性也会影响发动机的怠速稳定。
当气缸压缩不
足或不均匀时，会导致发动机工作不稳定。
诊断方法可以使用压缩仪检测
各个气缸的压缩情况，如发现压缩不足或不均匀，需要进一步检修或更换
相关零件。
最后，进气系统的问题也可能导致发动机怠速不稳。
如果进气道存在
漏气或者空气流量传感器工作异常，都会影响发动机的运转稳定。
诊断方
法可以使用烟雾机检测进气道是否存在漏气情况，或者使用故障码读取仪
检测空气流量传感器是否正常工作，如有问题需要修理或更换相关零件。
车辆发动机怠速不稳故障的分析与修复车辆发动机怠速不稳是一种常见的故障现象，可能会导致车辆在怠速状态下产生抖动、熄火或燃油消耗增加等问题。
本文将对车辆发动机怠速不稳的原因进行分析，并提供相应的修复方法。
一、原因分析1. 空气流量传感器故障：空气流量传感器用于监测进入发动机的空气流量，若传感器出现故障，可能导致需加油门才能保持车辆怠速。
解决方法是清洁或更换空气流量传感器。
2. 燃油系统故障：燃油系统如燃油泵、喷油嘴、油路等部件出现故障，会导致燃油供应不足或混合气不均匀，从而导致怠速不稳。
修复方法是检查燃油系统相关部件，修复或更换出现问题的部件。
3. 点火系统问题：点火系统中的火花塞、点火线圈等部件如出现故障，会导致燃烧不完全，进而影响发动机的怠速稳定性。
对于点火系统故障，应及时更换或修复问题部件。
4. 空气进气系统问题：进气道中的空气滤清器污染、进气道堵塞等问题会导致空气流量不足，进而引起车辆怠速不稳。
解决方法是清洁或更换空气滤清器，排除进气道堵塞。
5. 发动机传感器故障：发动机传感器如曲轴位置传感器、氧气传感器等出现故障，会导致信号错误，进而影响发动机的怠速控制。
修复方法是检查并更换传感器。
二、故障修复在进行故障修复前，首先应使用故障诊断仪对车辆进行全面的系统检测和数据记录，以便更准确地找出问题所在。
1. 检查空气流量传感器：使用专用工具拆下空气流量传感器，清洁或更换传感器。
同时，请确保传感器线路连接良好，无松脱或断路现象。
2. 检查燃油系统：检查燃油泵、喷油嘴、油路是否正常运作，排除故障部件并进行维护或更换。
3. 检查点火系统：检查火花塞、点火线圈等部件是否损坏或老化，如有问题需及时更换。
4. 清洁或更换空气滤清器：拆下空气滤清器，进行清洁或更换。
排除进气道堵塞问题，确保空气顺畅进入发动机。
5. 检查发动机传感器：使用专用工具对发动机传感器进行检测，发现故障传感器需进行更换。
修复以上故障后，还应将车辆进行测试，确保发动机在怠速状态下工作稳定。
毕业设计（论文）原创性声明和使用授权说明原创性声明本人郑重承诺：所呈交的毕业设计（论文），是我个人在指导教师的指导下进行的研究工作及取得的成果。
尽我所知，除文中特别加以标注和致谢的地方外，不包含其他人或组织已经发表或公布过的研究成果，也不包含我为获得及其它教育机构的学位或学历而使用过的材料。
对本研究提供过帮助和做出过贡献的个人或集体，均已在文中作了明确的说明并表示了谢意。
作者签名：日期：指导教师签名：日期：使用授权说明本人完全了解大学关于收集、保存、使用毕业设计（论文）的规定，即：按照学校要求提交毕业设计（论文）的印刷本和电子版本；学校有权保存毕业设计（论文）的印刷本和电子版，并提供目录检索与阅览服务；学校可以采用影印、缩印、数字化或其它复制手段保存论文；在不以赢利为目的前提下，学校可以公布论文的部分或全部内容。
作者签名：日期：学位论文原创性声明本人郑重声明：所呈交的论文是本人在导师的指导下独立进行研究所取得的研究成果。
除了文中特别加以标注引用的内容外，本论文不包含任何其他个人或集体已经发表或撰写的成果作品。
对本文的研究做出重要贡献的个人和集体，均已在文中以明确方式标明。
本人完全意识到本声明的法律后果由本人承担。
作者签名：日期：年月日学位论文版权使用授权书本学位论文作者完全了解学校有关保留、使用学位论文的规定，同意学校保留并向国家有关部门或机构送交论文的复印件和电子版，允许论文被查阅和借阅。
本人授权大学可以将本学位论文的全部或部分内容编入有关数据库进行检索，可以采用影印、缩印或扫描等复制手段保存和汇编本学位论文。
涉密论文按学校规定处理。

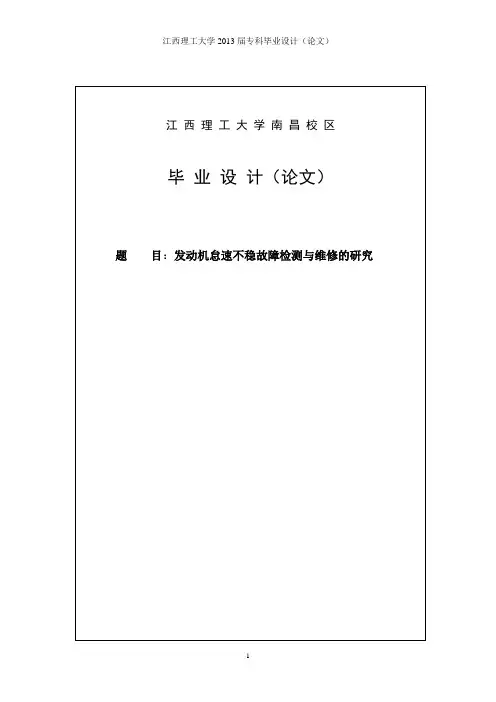

作者签名：日期：年月日导师签名：日期：年月日江西理工大学南昌校区毕业设计（论文）任务书机电工程系汽车检测与维修专业2010级（2013届）汽车班学生徐开强题目：发动机怠速不稳故障检测与维修的研究专题题目（若无专题则不填）：原始依据(包括设计（论文）的工作基础、研究条件、应用环境、工作目的等)：该学生在三年的学习生涯中学习了汽车电子控制技术、汽车电气与电子设备、汽车维修技术及设备、汽车构造和相关的专业知识。
摘要：本文主要讲述了本田雅阁发动机排放系统的主要结构和一些简单的检测方法，对排放系统的内容和原理进行了具体介绍。
同时也对本田雅阁的故障进行了分析。
关键词：2.4L发动机,排放控制,故障分析目录第1章绪论................................................................................................... - 1 -第2章发动机怠速不稳故障分析................................................................. - 1 -2.1进气系统故障原因............................................................................. - 1 -2.2燃油系统故障原因............................................................................. - 1 -2.3点火系统故障原因............................................................................. - 2 -第3章怠速不稳的故障检测......................................................................... - 3 -3.1故障诊断的一般步骤......................................................................... - 3 -3.1.1外观检查.................................................................................. - 3 -3.1.2查询分析故障码...................................................................... - 3 -3.1.3阅读分析数据块...................................................................... - 3 -3.1.4常规检测.................................................................................. - 3 -3.1.5故障排除.................................................................................. - 4 -3.2主要元件检测..................................................................................... - 4 -3.2.1怠速步进电机(IAC)的检测.................................................... - 4 -3.2.2喷油器检测.............................................................................. - 4 -3.2.3冷却液温度传感器的检测...................................................... - 5 -3.2.4曲轴位置传感器的检测.......................................................... - 6 -3.2.5节气门位置传感器检测.......................................................... - 6 -结论................................................................................................................. - 8 -参考文献........................................................................................................... - 9 -致谢............................................................................................................... - 10 -第1章绪论所谓怠速，是指发动机在无负荷（对外无功率输出）情况下的稳定运转状态。

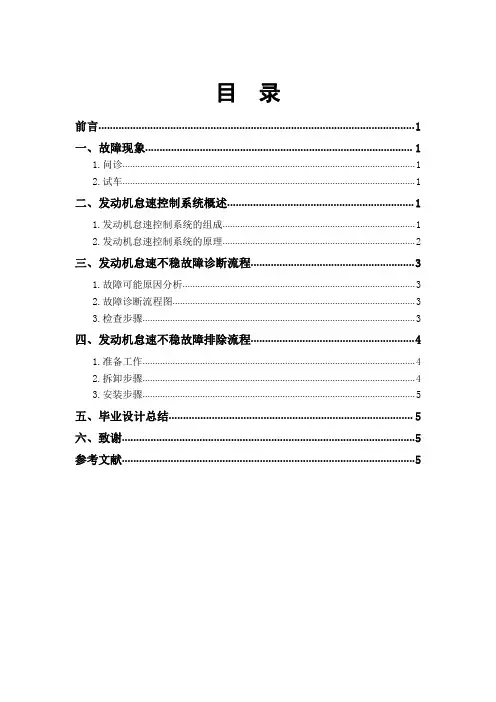

目录前言 (1)一、故障现象 (1)1.问诊 (1)2.试车 (1)二、发动机怠速控制系统概述 (1)1.发动机怠速控制系统的组成 (1)2.发动机怠速控制系统的原理 (2)三、发动机怠速不稳故障诊断流程 (3)1.故障可能原因分析 (3)2.故障诊断流程图 (3)3.检查步骤 (3)四、发动机怠速不稳故障排除流程 (4)1.准备工作 (4)2.拆卸步骤 (4)3.安装步骤 (5)五、毕业设计总结 (5)六、致谢 (5)参考文献 (5)方案名称大众新捷达汽车发动机怠速不稳故障检修方案设计前言捷达是德国大众汽车集团在中国的合资企业——一汽-大众汽车有限公司生产汽车品牌。
捷达在中国曾率先应用了世界上最先进的5气阀多点电子喷射发动机，并以其独到的产品设计性能和全方位的安全技术装备，形成了捷达系列轿车鲜明的产品个性。
捷达轿车不仅开创了中档轿车应用高档发动机技术、安全技术装备的先河，而且全部产品率先采用了先进的多点电喷技术，全部加装了三元催化反应器，提升了中档轿车的环保性能。
一汽大众捷达在中国车市叱咤了20多年，销量一直不减，在中国车市是个传奇般的存在，这款车坛常青树也被赋予了划时代的意义。
新捷达一汽-大众捷达于2013年9月推出的一款汽车，长、宽、高分别为4487、1706/1470mm，轴距2603mm。
在深圳上市，以大众汽车家族式设计语言为蓝本，通过精准有力的线条勾勒出一个时尚、运动的动感身姿。
优点：新款捷达无论是漆面、做工还是质感，都甩老捷达好几条街。
油耗方面让人满意，很省油，这主要归功于圈新的发动机以及车身的轻量化。
档位清晰，吸入感特别顺畅，每个档位只要找好位置，一推即可进入，尤其是3档换4档的税后，一马平川，非常的给力。
后备箱较大，可以放下很多的东西，另外，车内储物空间也不少。
一、故障现象1.问诊车主胡先生，一台2015款大众新捷达，已行驶五万公里，在湖南发生故障，客户反应容易熄火。
2.试车插入钥匙，将钥匙扭至启动挡，发现发动机转速忽高忽低。
汽车发动机怠速不稳故障原因与诊断汽车发动机怠速不稳是指当汽车处于空档或者行驶中，发动机转速无法稳定在正常范围内，出现起伏或者抖动的现象。
这种故障不仅会影响到车辆的正常行驶，还会导致油耗增加，甚至损坏发动机等严重后果。
及时发现并排除汽车发动机怠速不稳的原因是非常重要的。
本文将就汽车发动机怠速不稳的原因进行分析，以及如何诊断和解决这一问题进行介绍。
一、原因分析1. 空气流量计故障：空气流量计是用来测量发动机进气量的重要传感器之一。
如果空气流量计出现故障，会导致发动机无法正常感知气体的流量，从而影响到燃烧效率，导致发动机怠速不稳。
此时需要检查空气流量计是否损坏或者污染，如果有问题则需要及时更换。
2. 怠速控制阀故障：怠速控制阀主要负责调节发动机的怠速转速，如果怠速控制阀出现故障，会导致发动机怠速不稳或者无法维持正常的怠速转速。
此时需要检查和清洁怠速控制阀，如果仍然无法解决问题则需要更换新的怠速控制阀。
4. 燃油系统故障：燃油系统的故障也是造成汽车发动机怠速不稳的常见原因之一。
燃油系统故障可能包括燃油泵故障、喷油嘴堵塞、燃油压力调节器故障等，这些故障会导致燃油供应不足或者不稳定，从而影响到发动机的正常运行。
需要对燃油系统进行全面的检查，及时发现并解决故障。
5. 火花塞故障：火花塞的作用是在燃烧室内产生火花，点燃混合气体，如果火花塞出现故障，会导致点火不完全或者不稳定，从而影响到发动机的正常运行。
此时需要检查火花塞是否干净，并且需要定期更换火花塞。
以上就是造成汽车发动机怠速不稳的常见原因，针对这些原因需要进行相应的诊断和解决。
下面将介绍一些诊断方法和解决方案。
二、诊断和解决方法1. 使用故障诊断仪：现代汽车配备了专业的故障诊断仪，可以帮助快速准确定位汽车发动机怠速不稳的故障原因。
通过连接故障诊断仪，可以读取车辆电脑存储的故障码，根据故障码进行快速定位并解决问题。
2. 检查传感器和执行器：使用多用途表测量空气流量计、怠速控制阀以及其他传感器和执行器的电压和阻值，检查是否在正常范围内。
目录前言 (1)一、故障现象 (2)二、怠速控制系统概述 (2)1.2011款凯美瑞1AZ-FE发动机结构 (2)2.发动机怠速的基本定义 (2)3.发动机怠速的分类 (3)4.怠速控制系统组成 (3)5.怠速控制系统的控制原理 (4)三、怠速不稳故障诊断流程 (4)1.怠速不稳故障可能原因分析 (4)2.怠速抖动检查 (6)3.怠速不稳故障诊断流程图 (7)4.怠速不稳故障检查步骤 (8)四、怠速不稳故障排除流程 (8)1.准备工作 (8)2.拆卸步骤 (8)3.安装步骤 (8)五、毕业设计总结 (9)六、致谢 (9)参考文献 (9)毕业设计诚信声明 (10)方案名称丰田凯美瑞怠速不稳故障检修方案前言凯美瑞(CAMRY)是丰田旗下的全球车型，截止2016年11月其累计销量近1900万辆，也是丰田最畅销的车系之一。
第一代凯美瑞诞生于1982年，是继卡罗拉之后，丰田的第二款全球车型。
第一代凯美瑞CAMRY(V10)的轴距仅为2600mm，采用1.8L和2.0L自然吸气发动机，仍属于是紧凑型车的级别。
从第三代凯美瑞(VX10/V30)车型开始，凯美瑞CAMRY分为了专供日本市场的车型和面向国际市场的车型，凯美瑞CAMRY也正式升级到了中型车的行列。
凯美瑞CSMRY注重降低重心，在驾驶员降低坐姿的同时，通过零件的小型化和低矮布局把发动机盖、车顶等的高度有所降低，车身尺寸比现款车型更加宽更低矮，呈现扁平化的轿跑风格，不仅仅是外观看起来更加动感，更重要的是开起来也是要有良好的驾驶乐趣。
2006年，第六代凯美瑞CAMRY(XV40)正式国产，名字也由原来的丰田佳美变成了丰田凯美瑞，一上市就持续热销，引发加价行情，同时在上市第二年开始就成为国内中型车市场销量第一。
据数据《2017年中国汽车保值率报告》中的B级车保值率排行榜得知丰田凯美瑞的首年保值率排在第八名，但是三年到五年内丰田凯美瑞保值率一直占据着第三名，为日系车中最高。
摘要：现代汽车电子控制技术是汽车技术和电子技术的相结合，是现代工业发展与高新技术发展的产物，汽车电子化程度的高低从某种程度上反映了汽车水平的高低，本文介绍了汽车对发动机怠速成抖动的现象的原因及排查方法。
关键词：火花塞，点火线圈，喷油嘴目录第1章汽车抖动的原因 (1)第2章气缸工作原理 (2)第3章诊断仪检测车辆 (3)第4章火花塞产生抖动的原因 (4)第5章检查火花塞与点火线圈 (5)5.1检查火花塞 (5)5.2检查点火线圈 (5)第6章喷油嘴的做用 (6)6.1检查喷油嘴 (6)6.2检测喷油嘴电路 (6)第7章火花塞的跳活实验 (7)结论 (8)参考文献 (9)致谢 (10)第1章汽车抖动的原因汽车发动机怠速抖动的现象的原因及排查方法是我个人的理解，我就那市上最常见的4缸汽车说说我的理解，汽车发动机的怠速抖动有很多种原因:一种是汽车发动机里的4个缸体里的火花塞损坏或者是连接火花塞上方的点火线圈的电路问题，另一种是给汽车发动机4个气缸提供油量的喷油嘴的损坏或者是喷油嘴的电路问题，接下来我先说气缸里的火花塞的工作和排查方法:在汽车发动机里的4个缸体缺少了一个缸体或者两个缸体的不工作让汽车产生抖动，或者是给汽车发动机4个缸体提供油量的4个喷油嘴的故障从而导致汽车发动机怠速不稳产生的抖动问题。
第2章气缸工作原理汽车里的发动机的主要动力是由发动机里的4个缸体给发动机提供动力从而使汽车进行前进或者是倒退的动力，汽车发动机里的4个缸体这时需要在4个缸体的上面会有4个火花塞一个缸体一个火花塞一共有4个火花塞，火花塞是点燃汽车汽油的一种很重要的一个零部件也是汽车发动机里的易损件，在汽车发动机气缸里会有进气孔和排气孔在进气孔和排气孔中间就是火花塞，在汽车发动机进行工作时发动力里的气缸会有4个工作流程进气、压缩、做工、排气，一共4个气缸会有两个气缸进行同步这样会使汽车的动力更加第3章诊断仪检测车辆把车停到工位把车打着火拿出专用本车的汽车诊断仪，打开汽车诊断接口位置在汽车主驾的下方有个诊断接口的诊断接口盖，把诊断接口盖取下诊断仪插上并打开诊断仪开关点开汽车检测的专用的软件之后输入本车辆的年份和型号之后还要确认是否是本车的VIN码，如果是本车的VIN码之后点击读取车辆信息之后稍等一会等到诊断仪出现诊断车辆信息的时候点击之后诊断仪上会显示汽车电器方面的问题之后便可以按照诊断仪出现的问题去查找汽车的问题所在，汽车抖动的问题一般都会出现气缸的缺火如1缸缺火或者会是多缸缺火或者是几缸的喷油嘴断路或者是短路比如说1缸喷油嘴断路或者短路。
1.概论 ....................................................................................................................1.1汽车发动机故障诊断与维修的背景和意义 ..........................................1.1.1汽车发动机故障诊断与维修的背景..............................................1.1.2汽车发动机故障诊断与维修的意义..............................................1.2汽车发动机的结构...................................................................................1.3机电设备检修的基础知识.......................................................................1.3.2零件的清洗、检验与分类..............................................................1.3.3零件的修复工艺..............................................................................1.3.4机电设备故障诊断及排除的常用方法 (1)1.4本次毕业设计完成的主要任务 (1)2.维修前技术准备 (1)2.2发动机的常用术语 (2)2.3发动机的结构和工作原理 (2)2.3.1发动机的基本组成及各组成功用 (2)2.3.2四冲程发动机的工作原理 (2)2.5 发动机主要零部件的检修 (2)2.5.1 曲轴的检修 (2)2.5.2 凸轮轴的检修 (2)2.5.3 活塞裂纹的检修 (2)2.5.4 气缸的检修 (2)3.1发动机冷车不能启动故障检修方案的制定 (2)3.1.1故障现象描述 (2)3.1.2 资料和工具准备 (2)3.1.3 可能故障原因分析及措施 (2)3.1.4 故障检修流程图的制定 (2)3.2发动机怠速过低故障检修方案的制定 (2)3.2.1 故障现象描述 (2)3.2.2 资料和工具准备 (2)3.2.3 可能故障原因分析及措施 (2)3.2.4 故障检修流程图的制定 (3)3.3发动机进气管回火检修方案的制定 (3)3.3.1故障现象描述 (3)3.3.2 资料和工具准备 (3)3.3.3 可能故障原因分析及措施 (3)3.3.4 故障检修流程图的制定 (3)3.4发动机动力不足、加速不良检修方案的制定 (3)3.4.1故障现象描述 (3)3.4.2 资料和工具准备 (3)3.4.3 可能故障原因分析及措施 (3)3.4.4 故障检修流程图的制定 (3)总结 (3)主要参考文献 (3)1.概论1.1汽车发动机故障诊断与维修的背景和意义1.1.1汽车发动机故障诊断与维修的背景汽车在使用过程中，各零部件受到力、热以及摩擦、腐蚀等多种物理、化学作用，引起汽车零部件的磨损、腐蚀、老化、变形和损坏，使汽车的使用状况逐渐变坏。

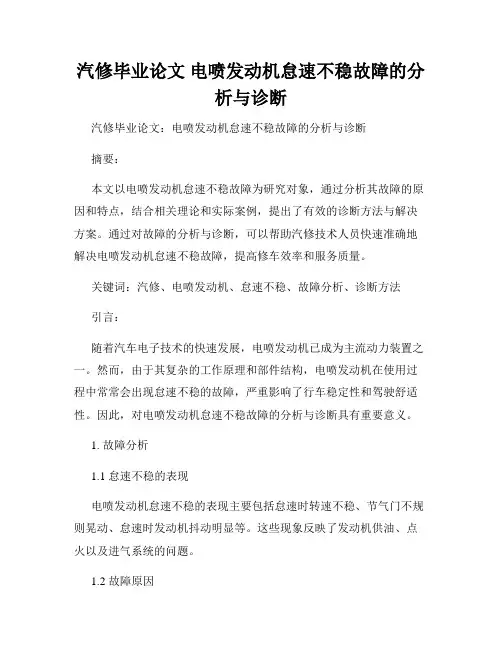

汽修毕业论文电喷发动机怠速不稳故障的分析与诊断汽修毕业论文：电喷发动机怠速不稳故障的分析与诊断摘要：本文以电喷发动机怠速不稳故障为研究对象，通过分析其故障的原因和特点，结合相关理论和实际案例，提出了有效的诊断方法与解决方案。
通过对故障的分析与诊断，可以帮助汽修技术人员快速准确地解决电喷发动机怠速不稳故障，提高修车效率和服务质量。
关键词：汽修、电喷发动机、怠速不稳、故障分析、诊断方法引言：随着汽车电子技术的快速发展，电喷发动机已成为主流动力装置之一。
然而，由于其复杂的工作原理和部件结构，电喷发动机在使用过程中常常会出现怠速不稳的故障，严重影响了行车稳定性和驾驶舒适性。
因此，对电喷发动机怠速不稳故障的分析与诊断具有重要意义。
1. 故障分析1.1 怠速不稳的表现电喷发动机怠速不稳的表现主要包括怠速时转速不稳、节气门不规则晃动、怠速时发动机抖动明显等。
这些现象反映了发动机供油、点火以及进气系统的问题。
1.2 故障原因电喷发动机怠速不稳的故障原因一般可以归纳为以下几个方面：- 燃油系统故障，包括燃油泵、喷油嘴和油路堵塞等问题；- 点火系统故障，如火花塞积碳、高压线老化等；- 进气系统故障，例如进气门积碳、节气门位置传感器故障等；- 传感器故障，如氧传感器、气流传感器等失效；- 电子控制单元（ECU）故障，包括电路故障、软件错误等。
2. 诊断方法2.1 故障码扫描仪诊断使用故障码扫描仪是一种快速准确诊断电喷发动机怠速不稳故障的方法。
通过连接扫描仪，可以获取存储在ECU中的故障码信息，并根据故障码的定义来定位问题所在。
然后，修复相应的故障，清除故障码，测试发动机是否恢复正常。
2.2 现场观察与测试除了故障码扫描仪诊断外，还可以通过现场观察和测试来判断电喷发动机怠速不稳故障的原因。
例如，观察火花塞的状况，检查喷油嘴的工作状态，使用多功能示波器测试传感器的信号等。
这些观察和测试可以提供更直观的故障信息，辅助诊断过程。
