光缆工程规范

通信线路工程施工规范

架空光缆部分

一、路由：

1、设计图纸是工程施工的重要依据,它关系到工程预算；材料计划、采购供应、网络规划,在施工中,如无特殊情况,应严格按照设计图纸进行施工.

2、在施工中,由于特殊情况不能按照设计图纸进行施工的,可进行原设计变更,设计变更的程序是：施工单位提出变更理由,报监理单位进行审查核实,然后向建设单位上报设计变更,待建设单位同意后方可按照变更后的路由进行施工,较大的变更需要设计单位重新设计,施工单位无权自行改变设计.

3、涉及到敷设方式变更的,应由施工单位、监理单位、设计单位共同报建设单位批准.

4、需要设计变更的,由施工单位填写设计变更单并绘出变更示意图,一式三份,建设单位、监理单位、施工单位各一份,报建设单位审批.

二、路由的勘察、测量、定位：

1、路由勘测、测量的原则是：路由简捷、线路稳固、便于施工、方便维护.

2、杆距：杆位测量定位时,原则上每50米一档杆,如遇特殊情况,可适当延长和缩短杆距,但一般不得超过45—55米.

3施工单位不得任意改变杆距,如遇特殊情况,可与现场监理共同处理.任意加大杆距不合格工程,后果应由施工单位负责.

三、立杆：

1、电杆洞深表 电杆类别 普通土 硬土 水田 石质

水泥杆米 米 米 米 米

水泥杆8米 米 米 米 米

水泥杆9米 米 米 米 米

水泥杆10米 米 米 米 米

木杆米 米 米 米 米

木杆8米 米 米 米 米

木杆9米 米 米 米 米

木杆10米 米 米 米 米

木杆12米 米 米 米 米

2、立杆前,应对设计路由进行认真复测,反复比较,本着赶路稳固、路由简捷、线路安全、便于维护的原则,测出最佳路由.

3、电杆位置立在线路中心线上,其差距左右不应大于5公分,电杆上下垂直,杆根培土牢固.

4、角杆应在线路转角点做内移,水泥杆内移值为10—15公分,木杆内移值为20—40公分.

5、终端杆树立后,杆稍应向拉线倾斜10—20公分.

光缆工程施工验收规范

一、总则

1.1 本规范适用于光纤通信光缆工程（以下简称光缆工程）的施工验收，包括光缆线路的规划、设计、施工、调试、验收和维护等各个环节。

1.2 光缆工程的施工验收应遵循国家及行业相关标准、规范，并应充分考虑工程特点、地形地貌、气候条件等因素，确保工程质量、安全、进度和投资控制等目标的实现。

1.3 光缆工程的施工验收应遵循科学、严谨、公正、公平的原则，确保工程质量符合设计文件和合同要求。

二、验收组织

2.1 光缆工程验收应由项目法人或其委托的具有相应资质的单位组织实施。

2.2 验收组织应根据工程规模、特点和技术要求，组建验收委员会或验收组，负责工程验收工作。

2.3 验收委员会或验收组应包括建设单位、设计单位、施工单位、监理单位、运行单位等相关方面的代表。

三、验收内容

3.1 光缆工程的验收应包括以下内容：

1）工程质量：包括工程实体质量、施工工艺、工程管理等方面；

2）工程安全：包括施工现场安全管理、安全防护设施、安全事故处理等方面；

3）工程进度：包括工程进度计划执行情况、工程延期原因及处理措施等方面；

4）投资控制：包括工程投资预算执行情况、投资决算合理性等方面；

5）环保、水保：包括工程环境保护措施、水土保持措施等方面；

6）工程资料：包括设计文件、施工资料、验收资料等方面。

3.2 光缆工程的验收应根据工程特点和合同要求，确定具体的验收内容和要求。

四、验收程序 4.1 光缆工程验收分为初验和终验两个阶段。初验应在工程主体结构完成后进行，终验应在工程全部完成后进行。

4.2 施工单位应按照合同要求和验收标准，组织自检，自检合格后向建设单位提交验收申请。

4.3 建设单位收到验收申请后，应组织验收委员会或验收组对工程进行现场检查、资料审查，并对工程质量、安全、进度、投资控制等方面进行评价。

4.4 验收委员会或验收组应根据现场检查、资料审查和评价结果，提出验收意见，并向建设单位报告。

.\

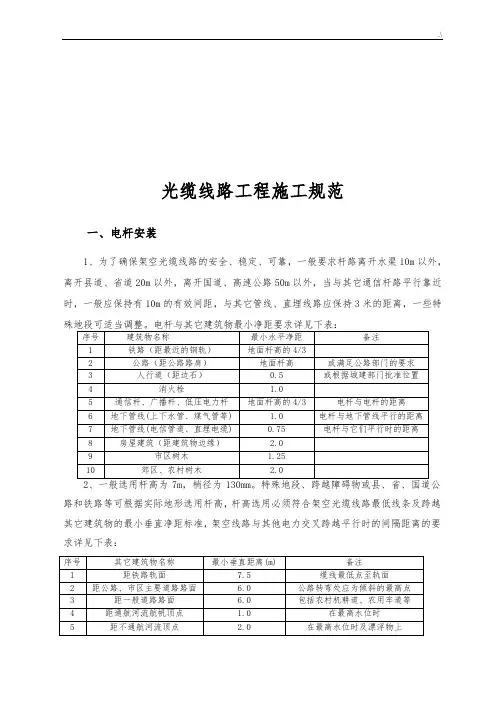

光缆线路工程施工规范

一、电杆安装

1、为了确保架空光缆线路的安全、稳定、可靠，一般要求杆路离开水渠10m以外，离开县道、省道20m以外，离开国道、高速公路50m以外，当与其它通信杆路平行靠近时，一般应保持有10m的有效间距，与其它管线、直埋线路应保持3米的距离，一些特殊地段可适当调整。电杆与其它建筑物最小净距要求详见下表：

序号 建筑物名称 最小水平净距 备注

1 铁路（距最近的钢轨） 地面杆高的4/3

2 公路（距公路路肩） 地面杆高 或满足公路部门的要求

3 人行道（距边石） 0.5 或根据城建部门批准位置

4 消火栓 1.0

5 通信杆、广播杆、低压电力杆 地面杆高的4/3 电杆与电杆的距离

6 地下管线(上下水管、煤气管等) 1.0 电杆与地下管线平行的距离

7 地下管线(电信管道、直埋电缆) 0.75 电杆与它们平行时的距离

8 房屋建筑（距建筑物边缘） 2.0

9 市区树木 1.25

10 郊区、农村树木 2.0

2、一般选用杆高为7m，梢径为130mm。特殊地段、跨越障碍物或县、省、国道公路和铁路等可根据实际地形选用杆高，杆高选用必须符合架空光缆线路最低线条及跨越其它建筑物的最小垂直净距标准，架空线路与其他电力交叉跨越平行时的间隔距离的要求详见下表：

序号 其它建筑物名称 最小垂直距离(m) 备注

1 距铁路轨面 7.5 缆线最低点至轨面

2 距公路、市区主要道路路面 6.0 公路转弯处应为倾斜的最高点

3 距一般道路路面 6.0 包括农村机耕道、农用车道等

4 距通航河流航帆顶点 1.0 在最高水位时

5 距不通航河流顶点 2.0 在最高水位时及漂浮物上 .\

6 距房屋屋顶 2.0 跨越房顶2.0m、跨越屋脊0.6m

7 与其它通信线交越间距 0.6

8 距树枝顶 1.5

9 沿街坊小巷架设距地面 4.0 货车不能通行路段

10 高农作物地段 3.5 最低缆线与农作物、农机的最高点间的净距，应不小于0.6m

光缆线路工程施工验收技术要求规范

一、光缆线路施工验收标准规范

2.光缆线路施工验收标准按照工程设计文件、施工图纸及相关技术要求进行验收，同时考虑到工程设计图纸与实际施工之间的不同情况，并对验收标准进行调整和确认。

3.光缆线路施工验收标准要求施工单位严格执行施工流程，保证施工质量和施工安全。

二、光缆线路施工验收具体技术要求

1.光缆线路施工验收要求施工单位组织专业技术人员进行验收，验收人员具备相关培训和资质。

2.光缆线路施工验收要求验收人员按照施工图纸和设计文件要求对各节点进行检查和测试。

3.光缆线路施工验收要求验收人员对光缆材料的选择和使用进行检查，确保材料符合相关标准。

4.光缆线路施工验收要求验收人员对光缆的敷设情况进行检查，包括线缆的走向、弯曲半径、张力等。

5.光缆线路施工验收要求验收人员对光缆的连接情况进行检查，包括光缆连接头和尾的制作和安装。

6.光缆线路施工验收要求验收人员对光缆的测试进行检查，包括光缆的传输性能、衰减系数、频率响应等。 7.光缆线路施工验收要求验收人员对施工过程中的安全措施进行检查，包括施工现场的安全设施和施工人员的安全操作。

三、验收数据的评价标准

1.光缆线路施工验收要求验收人员对光缆的测试数据进行评价，包括衰减测试数据、衰减系数和频率响应的测试数据等。

2.光缆线路施工验收要求验收人员对光缆连接头和尾的光学性能进行评价，包括连续测试和颠倒测试的结果等。

3.光缆线路施工验收要求验收人员对施工现场的安全情况进行评价，包括施工现场的标识、警示、防护措施等。

4.光缆线路施工验收要求验收人员对施工过程中的工艺和工程质量进行评价，包括光缆的敷设情况、连接情况、张力等。

以上是光缆线路工程施工验收技术要求规范的一些内容，其中包括光缆线路施工验收的标准规范、具体技术要求以及验收数据的评价标准等。在施工过程中，需要严格按照相关要求进行验收，确保施工质量和施工安全。同时，在验收过程中需要评价相关数据和情况，以确保光缆线路的正常运行和使用。
