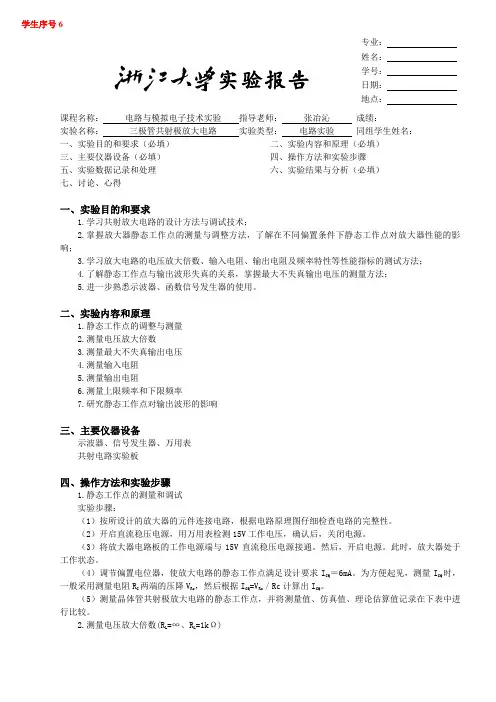

实验报告

课程名称： 电路与模拟电子技术实验 指导老师： 张冶沁 成绩：__________________

实验名称： 三极管共射极放大电路 实验类型： 电路实验 同组学生姓名：__________

一、实验目的和要求（必填） 二、实验内容和原理（必填）

三、主要仪器设备（必填） 四、操作方法和实验步骤

五、实验数据记录和处理 六、实验结果与分析（必填）

七、讨论、心得

一、实验目的和要求

1.学习共射放大电路的设计方法与调试技术；

2.掌握放大器静态工作点的测量与调整方法，了解在不同偏置条件下静态工作点对放大器性能的影响；

3.学习放大电路的电压放大倍数、输入电阻、输出电阻及频率特性等性能指标的测试方法；

4.了解静态工作点与输出波形失真的关系，掌握最大不失真输出电压的测量方法；

5.进一步熟悉示波器、函数信号发生器的使用。

二、实验内容和原理

1.静态工作点的调整与测量

2.测量电压放大倍数

3.测量最大不失真输出电压

4.测量输入电阻

5.测量输出电阻

6.测量上限频率和下限频率

7.研究静态工作点对输出波形的影响

三、主要仪器设备

示波器、信号发生器、万用表

共射电路实验板

四、操作方法和实验步骤

1.静态工作点的测量和调试

实验步骤：

（1）按所设计的放大器的元件连接电路，根据电路原理图仔细检查电路的完整性。

（2）开启直流稳压电源，用万用表检测15V工作电压，确认后，关闭电源。

（3）将放大器电路板的工作电源端与15V直流稳压电源接通。然后，开启电源。此时，放大器处于工作状态。

（4）调节偏置电位器，使放大电路的静态工作点满足设计要求ICQ＝6mA。为方便起见，测量ICQ时，一般采用测量电阻RC两端的压降VRc，然后根据ICQ=VRc／Rc计算出ICQ。

（5）测量晶体管共射极放大电路的静态工作点，并将测量值、仿真值、理论估算值记录在下表中进行比较。

实验报告

课程名称： 电路与模拟电子技术实验 指导老师： 张冶沁 成绩：__________________

实验名称： 三极管共射极放大电路 实验类型： 电路实验 同组学生姓名：__________

一、实验目的和要求（必填） 二、实验内容和原理（必填）

三、主要仪器设备（必填） 四、操作方法和实验步骤

五、实验数据记录和处理 六、实验结果与分析（必填）

七、讨论、心得

一、实验目的和要求

1.学习共射放大电路的设计方法与调试技术；

2.掌握放大器静态工作点的测量与调整方法，了解在不同偏置条件下静态工作点对放大器性能的影响；

3.学习放大电路的电压放大倍数、输入电阻、输出电阻及频率特性等性能指标的测试方法；

4.了解静态工作点与输出波形失真的关系，掌握最大不失真输出电压的测量方法；

5.进一步熟悉示波器、函数信号发生器的使用。

二、实验内容和原理

1.静态工作点的调整与测量

2.测量电压放大倍数

3.测量最大不失真输出电压

4.测量输入电阻

5.测量输出电阻

6.测量上限频率和下限频率

7.研究静态工作点对输出波形的影响

三、主要仪器设备

示波器、信号发生器、万用表

共射电路实验板

四、操作方法和实验步骤

1.静态工作点的测量和调试

实验步骤：

（1）按所设计的放大器的元件连接电路，根据电路原理图仔细检查电路的完整性。

（2）开启直流稳压电源，用万用表检测15V工作电压，确认后，关闭电源。

（3）将放大器电路板的工作电源端与15V直流稳压电源接通。然后，开启电源。此时，放大器处于工作状态。

（4）调节偏置电位器，使放大电路的静态工作点满足设计要求ICQ＝6mA。为方便起见，测量ICQ时，一般采用测量电阻RC两端的压降VRc，然后根据ICQ=VRc／Rc计算出ICQ。

（5）测量晶体管共射极放大电路的静态工作点，并将测量值、仿真值、理论估算值记录在下表中进行比较。

实验报告

一、实验目的和要求(必填)二、实验内容和原理(必填)

三、主要仪器设备(必填)四、操作方法和实验步骤

五、实验数据记录和处理六、实验结果与分析(必填)

七、讨论、心得

一、实验目的和要求

1.掌握放大电路静态工作点的测量与调整方法,了解在不同偏置条件下静态工作点对放大电路性能的影响。

2.学习放大电路的电压放大倍数和最大不失真输出电压的测量方法。

3.学习放大电路输入、输出电阻的测量方法以及频率特性的测量方法。

二、实验内容和原理

仿真电路图

专业:姓名:学号:日期:地点:

实验名称:_______________________________姓名:________________学号:__________________

静态工作点变化而引起的饱和失真与截止失真

1. 静态工作点的调整和测量: 调节R W1,使Q 点满足要求(I CQ =1.5mA)。测量个点的静态电压值

2. R L =∞及R L =2K 时,电压放大倍数的测量 : 保持静态工作点不变!输入中频段正弦波,示波器

监视输出波形,交流毫伏表测出有效值。 3. R L =∞时,最大不失真输出电压V omax (有效值)≥3V : 增大输入信号幅度与调节R W1,用示波器监视输

出波形、交流毫伏表测出最大不失真输出电压V omax 。

4. 输入电阻和输出电阻的测量: 采用分压法或半压法测量输入、输出电阻。

5. 放大电路上限频率f H 、下限频率f L 的测量 : 改变输入信号频率,下降到中频段输出电压的0.707

倍。

6. 观察静态工作点对输出波形的影响 : 饱和失真、截止失真、同时出现。

三、主要仪器设备

示波器、函数信号发生器、12V 稳压源、万用表、实验电路板、三极管9013、电位器、各种电阻及电容器若干等

四、操作方法和实验步骤 准备工作:

a) 修改实验电路

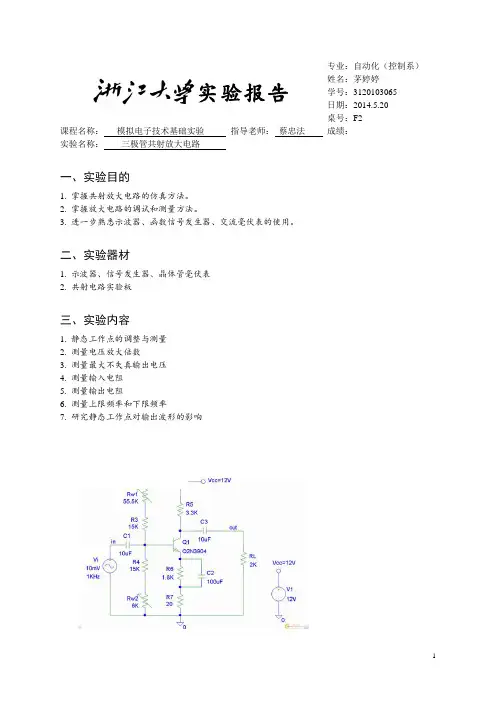

1 实验报告 专业：自动化（控制系）

姓名：茅婷婷

学号：3120103065

日期：2014.5.20

桌号：F2

课程名称： 模拟电子技术基础实验 指导老师： 蔡忠法 成绩：________________

实验名称： 三极管共射放大电路

一、实验目的

1. 掌握共射放大电路的仿真方法。

2. 掌握放大电路的调试和测量方法。

3. 进一步熟悉示波器、函数信号发生器、交流毫伏表的使用。

二、实验器材

1. 示波器、信号发生器、晶体管毫伏表

2. 共射电路实验板

三、实验内容

1. 静态工作点的调整与测量

2. 测量电压放大倍数

3. 测量最大不失真输出电压

4. 测量输入电阻

5. 测量输出电阻

6. 测量上限频率和下限频率

7. 研究静态工作点对输出波形的影响

四、实验电路与原理

实验电路（仿真电路图）：

2 电路原理：

1）三极管放大电路的静态工作点应臵于直流负载线还是交流负载线的中点？为什么？如何实现？

答：三极管放大电路的静态工作点应臵于交流负载线的中点。这样便可获得较大输出动态范围。要得到最佳静态工作点，初选直流负载线的中点，还要通过调试来确定交流负载线的中点，一般通过设臵电位器的方法来调整静态工作点。

2）静态工作点设臵过高或过低时，放大电路会先出现饱和失真还是先出现截止失真？饱和失真与截止失真在形状上有何区别？区别是如何产生的？

答：静态工作点设臵过高时，先出现饱和失真；静态工作点设臵过低时，先出现截止失真。饱和失真形状为：“削顶”失真；截止失真形状为：“缩顶”失真。饱和失真是因为静态工作点设臵过高，交流信号输入时，正弦顶部使三极管进入饱和区，出现“削顶”的饱和失真；截止失真是因为静态工作点设臵过低，交流信号输入时，正弦底部使三极管进入截止区，出现“缩顶”的截止失真。

3）电路中，R7引入什么反馈？起什么作用？若R7被短路，Q点、Av、Ri、Ro如何变化？
