实验二、晶体管共射极单管放大器I
实验目的：了解晶体管共射极单管放大器电路原理及性能指标的测量方法。
实验器材：晶体管（2SC1815），直流电源，信号源，示波器，万用表等。
实验原理：晶体管是一种电子器件，在电路中可以使用其放大、开关等功能。共射极单管放大器是晶体管放大器中应用最广泛的一种电路。共射极单管放大器具有放大倍数大、频带宽度宽的特点。其电路原理图如下所示。
当输入信号Vin加至共射极电路中时，基极中将出现一个与Vin同相的交流电压信号，进而影响晶体管的发射极电流Ie，使其随之发生周期性变化。这样，晶体管的发射极将会出现一随输入信号而改变的电流信号Ie，从而对负载RL产生一随输入变化而改变的电压信号Vout，即输出信号。根据输出信号的瞬时幅值与输入信号的瞬时幅值比值的大小，可以初步测定这个电路的放大倍数，即：
Av = ΔVout / ΔVin
式中，ΔVout表示输出信号的峰值与零点处的幅值之差，ΔVin表示输入信号的峰值与零点处的幅值之差。为了进一步衡量这个电路的放大能力，需要定义一些性能指标，分别如下所示。
增益：A = Vout / Vin，它表示输出信号与输入信号的幅值比值。
最大输出电压：Vomax，它与输出电路的直流工作点有关，其大小可通过计算静态工作点的位置来确定。Vomax是输出信号中某一瞬间的最大电压值。
最大输出功率：Pomax，它是输出信号的最大功率，同时也是输出电路在一定工作条件下所能输出的最大功率。
最大幅度稳定范围：Am，它是指在该范围内，输出信号的变化幅度始终不大于输入信号变化幅度的一定百分比，以保证输出信号的稳定性。
实验步骤：
1. 按照电路原理图搭建共射极单管放大器电路，并接入信号源、示波器和万用表等。
欧阳生创编
2021.02.08
欧阳生创编

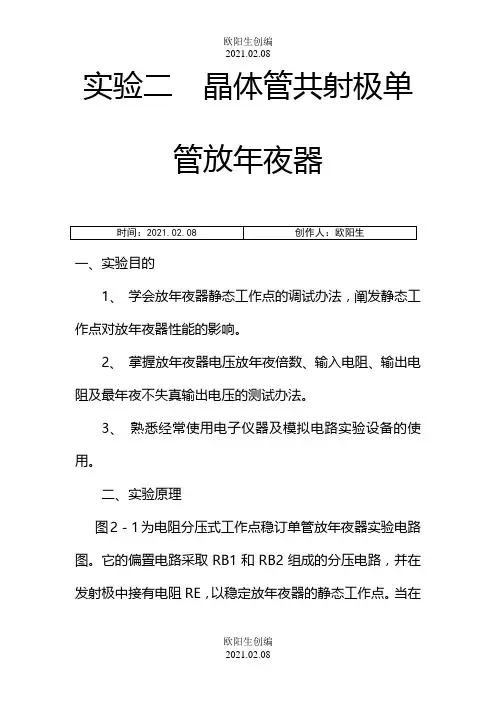

2021.02.08 实验二 晶体管共射极单管放年夜器
时间：2021.02.08 创作人：欧阳生
一、实验目的
1、 学会放年夜器静态工作点的调试办法，阐发静态工作点对放年夜器性能的影响。
2、 掌握放年夜器电压放年夜倍数、输入电阻、输出电阻及最年夜不失真输出电压的测试办法。
3、 熟悉经常使用电子仪器及模拟电路实验设备的使用。
二、实验原理
图2－1为电阻分压式工作点稳订单管放年夜器实验电路图。它的偏置电路采取RB1和RB2组成的分压电路，并在发射极中接有电阻RE，以稳定放年夜器的静态工作点。当在欧阳生创编
2021.02.08
欧阳生创编
2021.02.08 放年夜器的输入端加入输入信号ui后，在放年夜器的输出端即可获得一个与ui相位相反，幅值被放年夜了的输出信号u0，从而实现了电压放年夜。
在图2－1电路中，当流过偏置电阻RB1和RB2 的电流远年夜于晶体管T 的 基极电流IB时（一般5～10倍），则它的静态工作点可用下式估算
UCE＝UCC－IC（RC＋RE+RF1）
电压放年夜倍数
输入电阻
Ri＝RB1 //RB2 // [ rbe+(1+β)RF1 ]
输出电阻
RO≈RC
由于电子器件性能的分离性比较年夜，因此在设计和制图2－1 共射极单管放年夜器实验电路 欧阳生创编
实验十 晶体管共射极单管放大器
一、实验目的
1、 学会放大器静态工作点的调试方法，分析静态工作点对放大器性能的影响。
2、 掌握放大器电压放大倍数、输入电阻、输出电阻及最大不失真输出电压的测试方法。
3、 熟悉常用电子仪器及模拟电路实验设备的使用。
二、实验原理
图10－1为电阻分压式工作点稳定单管放大器实验电路图。它的偏置电路采用RB1和RB2组成的分压电路，并在发射极中接有电阻RE，以稳定放大器的静态工作点。当在放大器的输入端B点加入输入信号ui后，在放大器的输出端便可得到一个与ui相位相反，幅值被放大了的输出信号u0，从而实现了电压放大。只有测量放大器输入电阻时，才可以从A点加入输入信号。
图10－1 共射极单管放大器实验电路
在图10－1电路中，当流过偏置电阻RB1和RB2 的电流远大于晶体管T 的
基极电流IB时（一般5～10倍），则它的静态工作点可用下式估算
UCE＝UCC－IC（RC＋RE）
电压放大倍数
输入电阻
Ri＝RB1// RB2// rbe
输出电阻
RO≈RC
1、 放大器静态工作点的测量与调试
1) 静态工作点的测量
测量放大器的静态工作点，应在输入信号ui＝0的情况下进行， 即将放大器输入端与地端短接，然后选用量程合适的直流毫安表和直流电压表，分别测量晶体管的集电极电流IC以及各电极对地的电位UB、UC和UE。一般实验中，为了避免断开集电极，所以采用测量电压UE或UC，然后算出IC的方法，例如，只要测出UE，即可用
算出IC（也可根据，由UC确定IC），
同时也能算出UBE＝UB－UE，UCE＝UC－UE。
为了减小误差，提高测量精度，应选用内阻较高的直流电压表。
2) 静态工作点的调试
放大器静态工作点的调试是指对管子集电极电流IC（或UCE）的调整与测试。
静态工作点是否合适，对放大器的性能和输出波形都有很大影响。如工作点偏高，放大器在加入交流信号以后易产生饱和失真，此时uO的负半周将被削底，如图10－2(a)所示；如工作点偏低则易产生截止失真，即uO的正半周被缩顶（一般截止失真不如饱和失真明显），如图10－2(b)所示。这些情况都不符合不失真放大的要求。所以在选定工作点以后还必须进行动态调试，即在放大器的输入端加入一定的输入电压ui，检查输出电压uO的大小和波形是否满足要求。如不满足，则应调节静态工作点的位置。
*欧阳光明*创编 2021.03.07
*欧阳光明*创编 2021.03.07 实验二 晶体管共射极单管放大器
欧阳光明（2021.03.07）
一、实验目的
1．学会放大器静态工作点的调式方法和测量方法。
2．掌握放大器电压放大倍数的测试方法及放大器参数对放大倍数的影响。
3．熟悉常用电子仪器及模拟电路实验设备的使用。
二、实验原理
图2—1为电阻分压式工作点稳定单管放大器实验电路图。偏置电阻RB1、RB2组成分压电路，并在发射极中接有电阻RE，以稳定放大器的静态工作点。当在放大器的输入端加入输入信号后，在放大器的输出端便可得到一个与输入信号相位相反、幅值被放大了的输出信号，从而实现了电压放大。
三、实验设备
1、 信号发生器
2、 双踪示波器
3、 交流毫伏表
4、 模拟电路实验箱 *欧阳光明*创编 2021.03.07
*欧阳光明*创编 2021.03.07 5、 万用表
四、实验内容
1．测量静态工作点
实验电路如图2—1所示，它的静态工作点估算方法为：
UB≈211BBCCBRRUR
图2—1 共射极单管放大器实验电路图
IE＝EBEBRUU≈Ic
UCE = UCC－IC（RC＋RE）
实验中测量放大器的静态工作点，应在输入信号为零的情况下进行。
1）没通电前，将放大器输入端与地端短接，接好电源线（注意12V电源位置）。
2）检查接线无误后，接通电源。
3）用万用表的直流10V挡测量UE = 2V左右，如果偏差太大可调节静态工作点（电位器RP）。然后测量UB、UC，记入表2—1中。
