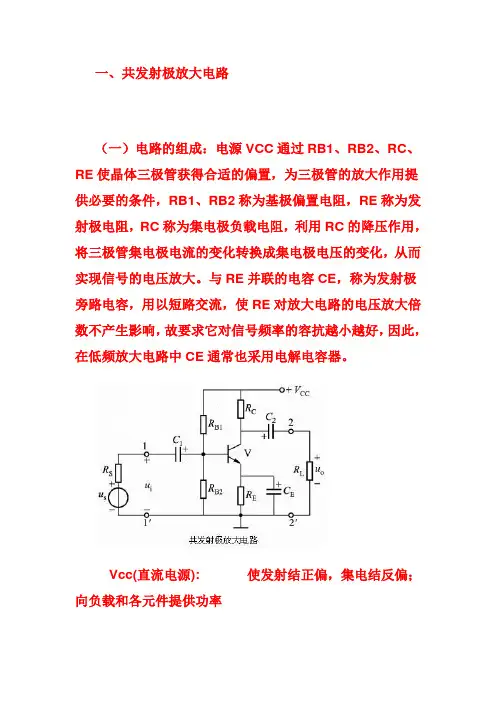

;. 一、共发射极放大电路

（一）电路的组成：电源VCC通过RB1、RB2、RC、RE使晶体三极管获得合适的偏置，为三极管的放大作用提供必要的条件，RB1、RB2称为基极偏置电阻，RE称为发射极电阻，RC称为集电极负载电阻，利用RC的降压作用，将三极管集电极电流的变化转换成集电极电压的变化，从而实现信号的电压放大。与RE并联的电容CE，称为发射极旁路电容，用以短路交流，使RE对放大电路的电压放大倍数不产生影响，故要求它对信号频率的容抗越小越好，因此，在低频放大电路中CE通常也采用电解电容器。

Vcc(直流电源): 使发射结正偏，集电结反偏；向负载和各元件提供功率 .

;. C1、C2(耦合电容): 隔直流、通交流；

RB1、RB2(基极偏置电阻)： 提供合适的基极电流

RC(集极负载电阻)： 将 DIC ® DUC ，使电流放大 ® 电压放大

RE(发射极电阻)： 稳定静态工作点“Q ”

CE(发射极旁路电容)： 短路交流，消除RE对电压放大倍数的影响

（二）直流分析：开放大电路中的所有电容，即得到直流通路，如下图所示，此电路又称为分压偏置式工作点稳定直电流通路。电路工作要求：I1 ³(5~10)IBQ，UBQ³ (5 ~

10)UBEQ 838电子

求静态工作点Q： .

;. 方法1.估算

工作点Q不稳定的主要原因：Vcc波动，三极管老化，温度变化稳定Q点的原理：

方法2.利用戴维宁定理求 IBQ

（三）性能指标分析 .

;. 将放大电路中的C1、C2、CE短路，电源Vcc短路，得到交流通路，然后将三极管用H参数小信号电路模型代入，便得到放大电路小信号电路模型如下图所示。

1.电压放大倍数

2.输入电阻计算 .

;.

3.输出电阻 Ro = RC

一、共发射极放大电路

（一）电路的组成：电源VCC通过RB1、RB2、RC、RE使晶体三极管获得合适的偏置，为三极管的放大作用提供必要的条件，RB1、RB2称为基极偏置电阻，RE称为发射极电阻，RC称为集电极负载电阻，利用RC的降压作用，将三极管集电极电流的变化转换成集电极电压的变化，从而实现信号的电压放大。与RE并联的电容CE，称为发射极旁路电容，用以短路交流，使RE对放大电路的电压放大倍数不产生影响，故要求它对信号频率的容抗越小越好，因此，在低频放大电路中CE通常也采用电解电容器。

Vcc(直流电源): 使发射结正偏，集电结反偏；向负载和各元件提供功率 C1、C2(耦合电容): 隔直流、通交流；

RB1、RB2(基极偏置电阻)： 提供合适的基极电流

RC(集极负载电阻)： 将 DIC ® DUC ，使电流放大 ® 电压放大

RE(发射极电阻)： 稳定静态工作点“Q ”

CE(发射极旁路电容)： 短路交流，消除RE对电压放大倍数的影响

（二）直流分析：开放大电路中的所有电容，即得到直流通路，如下图所示，此电路又称为分压偏置式工作点稳定直电流通路。电路工作要求：I1 ³(5~10)IBQ，UBQ³ (5 ~

10)UBEQ 838电子

求静态工作点Q： 方法1.估算

工作点Q不稳定的主要原因：Vcc波动，三极管老化，温度变化稳定Q点的原理：

方法2.利用戴维宁定理求 IBQ

（三）性能指标分析 将放大电路中的C1、C2、CE短路，电源Vcc短路，得到交流通路，然后将三极管用H参数小信号电路模型代入，便得到放大电路小信号电路模型如下图所示。

1.电压放大倍数

2.输入电阻计算

3.输出电阻 Ro = RC

没有旁路电容CE时：

1.电压放大倍数

三极管的放大β关系公式推导由来

嘿，朋友！咱们今天来聊聊三极管的放大β关系公式推导由来。

三极管这玩意儿，在电子世界里那可是相当重要！你想想，它就像一个神奇的魔法棒，能让微弱的信号变得强大起来。

要弄明白三极管的放大β关系公式推导，咱们得先知道三极管是啥。它就像是一个控制电流的小能手。

电流在三极管里流动，就像水流在管道里跑一样。基极电流就像是个小水龙头，控制着集电极电流这个大水龙头。

三极管的放大作用，其实就是把基极的小电流变化，放大成集电极的大电流变化。这就好比一个小小的力量，通过巧妙的设计，能引发巨大的效果。

那这个β到底是怎么来的呢？咱们来一步步推导。

假设基极电流有个小小的变化量ΔIb，因为三极管的特性，集电极电流也会跟着有个变化量ΔIc。

这时候，咱们来算一算它们之间的比例。

β就等于ΔIc / ΔIb。

你看，是不是挺简单？可别小看这个β，它可是三极管放大能力的关键指标。 就像一个大力士，能举起的重量越大，就越厉害。三极管的β越大，放大能力就越强。

比如说，β是 100 的三极管，基极电流变化一点点，集电极电流就能变化 100 倍。

这可不得了啊！

想象一下，如果没有三极管的放大作用，我们的收音机怎么能收到那么远地方传来的微弱信号？我们的音响又怎么能发出那么响亮动听的声音？

所以说，三极管的放大β关系公式推导可不是随便弄出来的，它是经过无数科学家和工程师们的努力和探索才得到的。

这就像是一场漫长的旅程，大家一步步地走，一点点地摸索，最终找到了这个神奇的公式。

总之，三极管的放大β关系公式推导，是电子学领域里的一个重要成果，为我们的现代生活带来了无数的便利和乐趣。怎么样，是不是觉得三极管很神奇？

三极管放大倍数计算方法

三极管是一种常用的电子元件，广泛应用于电子电路中。在电子电路中，三极管的放大倍数是一个重要的参数，用来描述输入信号经过三极管放大后的输出信号的增益程度。本文将介绍三极管放大倍数的计算方法。

三极管的放大倍数可以分为直流放大倍数和交流放大倍数两种，下面分别介绍这两种计算方法。

一、直流放大倍数的计算方法

直流放大倍数是指输入直流信号经过三极管放大后的直流输出信号的增益程度。直流放大倍数通常用直流电流放大倍数β来表示，计算公式为：

β = Ic / Ib

其中，Ic是三极管的集电极电流，Ib是三极管的基极电流。直流放大倍数β一般在数据手册上有给出，也可以通过测量得到。

二、交流放大倍数的计算方法

交流放大倍数是指输入交流信号经过三极管放大后的交流输出信号的增益程度。交流放大倍数通常用交流电流放大倍数hfe来表示，计算公式为：

hfe = ΔIc / ΔIb

其中，ΔIc是交流条件下三极管的集电极电流的变化量，ΔIb是交流条件下三极管的基极电流的变化量。交流放大倍数hfe也可以在数据手册上找到。

需要注意的是，直流放大倍数和交流放大倍数是不同的概念。直流放大倍数描述的是输入直流信号经过三极管放大后的直流输出信号的增益程度，而交流放大倍数描述的是输入交流信号经过三极管放大后的交流输出信号的增益程度。

三、三极管放大倍数的影响因素

三极管的放大倍数受到多种因素的影响，主要包括三极管的工作状态、温度、电压等。在实际应用中，为了保证放大倍数的稳定性和一致性，通常会选择具有较高放大倍数的三极管，并且采取一些措施来保证工作状态和温度的稳定。

四、三极管放大倍数的应用

三极管的放大倍数是电子电路设计和调试中重要的参考参数。在放大电路中，通过选择合适的三极管和调整电路参数，可以控制输出信号的增益程度，从而实现信号的放大和处理。同时，放大倍数还可以影响电路的稳定性和抗干扰能力，因此在电路设计中需要仔细考虑。
