三极管参数

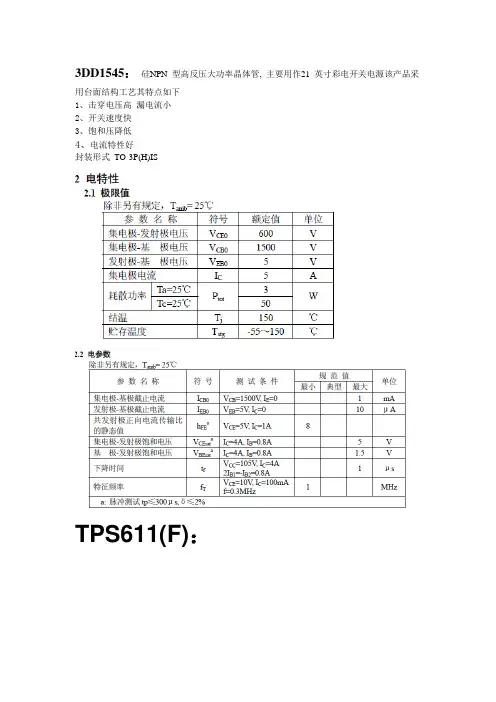

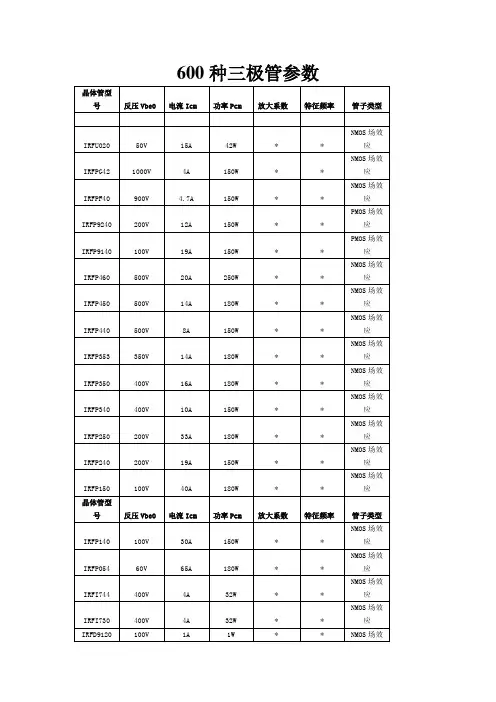

三极管的主要参数有电流放大系数、耗散功率、频率特性、集电极最大电流、最大反向电压、反向电流等。
※电流放大系数
电流放大系数也称电流放大倍数，用来表示三极管放大能力。
根据三极管工作状态的不同，电流放大系数又分为直流电流放大系数和交流电流放大系数。
1．直流电流放大系数直流电流放大系数也称静态电流放大系数或直流放大倍数，是指在静态无变化信号输入时，三极管集电极电流IC与基极电流IB的比值，一般用hFE或β表示。
2．交流电流放大系数交流电流放大系数也称动态电流放大系数或交流放大倍数，是指在交流状态下，三极管集电极电流变化量△IC与基极电流变化量△IB的比值，一般用hfe或β表示。
hFE或β既有区别又关系密切，两个参数值在低频时较接近，在高频时有一些差异。
※耗散功率
耗散功率也称集电极最大允许耗散功率PCM，是指三极管参数变化不超过规定允许值时的最大集电极耗散功率。
耗散功率与三极管的最高允许结温和集电极最大电流有密切关系。
三极管在使用时，其实际功耗不允许超过PCM值，否则会造成三极管因过载而损坏。
通常将耗散功率PCM小于1W的三极管称为小功率三极管，PCM等于或大于1W、小于5W的三极管被称为中功率三极管，将PCM等于或大于5W的三极管称为大功率三极管。
2 / 3
※频率特性
三极管的电流放大系数与工作频率有关。若三极管超过了其工作频率范围，则会出现放大能力减弱甚至失去放大作用。
三极管的频率特性参数主要包括特征频率fT和最高振荡频率fM等。
1．特征频率fT三极管的工作频率超过截止频率fβ或fα时，其电流放大系数β值将随着频率的升高而下降。特征频率是指β值降为1时三极管的工作频率。
通常将特征频率fT小于或等于3MHZ的三极管称为低频管，将fT大于或等于30MHZ的三极管称为高频管，将fT大于3MHZ、小于30MHZ的三极管称为中频管。
2．最高振荡频率fM最高振荡频率是指三极管的功率增益降为1时所对应的频率。
通常，高频三极管的最高振荡频率低于共基极截止频率fα，而特征频率fT则高于共基极截止频率fα、低于共集电极截止频率fβ。
※集电极最大电流ICM
集电极最大电流是指三极管集电极所允许通过的最大电流。当三极管的集电极电流IC超过ICM时，三极管的β值等参数将发生明显变化，影响其正常工作，甚至还会损坏。※最大反向电压
最大反向电压是指三极管在工作时所允许施加的最高工作电压。它包括集电极—发射极反向击穿电压、集电极—基极反向击穿电压和发射极—基极反向击穿电压。
1．集电极——发射极反向击穿电压该电压是指当三极管基极开路时，其集电极与发射极之间的最大允许反向电压，一般用VCEO或BVCEO表示。
2．集电极——基极反向击穿电压该电压是指当三极管发射极开路时，其集电极与基极之间的最大允许反向电压，用VCBO或BVCBO表示。
3 / 3
3．发射极——基极反向击穿电压该电压是指当三极管的集电极开路时，其发射极与基极与之间的最大允许反向电压，用VEBO或BVEBO表示。
※反向电流
三极管的反向电流包括其集电极—基极之间的反向电流ICBO和集电极—发射极之间的反向击穿电流ICEO。
1．集电极——基极之间的反向电流ICBOICBO也称集电结反向漏电电流，是指当三极管的发射极开路时，集电极与基极之间的反向电流。ICBO对温度较敏感，该值越小，说明三极管的温度特性越好。
2．集电极——发射极之间的反向击穿电流ICEOICEO是指当三极管的基极开路时，其集电极与发射极之间的反向漏电电流，也称穿透电流。此电流值越小，说明三极管的性能越好。
