针焰试验仪技术规格书

针焰试验机（IEC60695针焰测试仪）试验说明新IEC版本IEC60695-11-5:2004《着火危险试验第11-5部分:试验火焰一针焰试验方法一设备、确认试验方法和导则》，取代了IEC60695-2-2:1991和1994修订件。

而现行有效的国家标准GB/T5169.5-1997《电工电子产品着火危险试验第2部分:试验方法第2篇：针焰试验》(它等同IEC60695-2-2:1991)，它已被国标委列人2008年的修订计划，修订后的标准将等同IEC60695-11-5:2004(见表1)。

1、试验的一般说明警告：为保护操作人员的健康，进行试验时应采取预防措施来防止:——爆炸或着火的危险；——烟雾和(或)有毒产物的吸入；——有毒的残留物。

本试验用于评定在规定的条件下，试验火焰不会引起部件的起燃，或在规定的条件下，试验火焰使可燃部件起燃，其燃烧持续时间或燃烧程度是有限的，火焰或从试验样品上落下的燃烧或灼热颗粒不会使着火蔓延。

本试验评定可能由其他起燃元件产生的小火焰对试验样品的影响，有关的产品标准应规定施加火焰的持续时间和验收准则。

2、试验设备的说明a)燃烧试验仪产生试验火焰的燃烧器是由长至少35mm、内径0.5mm±0.1mm和外径不超过0.9mm的管子所构成。

IS09626规定的管材(标准壁厚或薄壁0.8mm)能够满足木标准规定的内径0.5mm±0.1mm和外径不超过0.9mm的要求。

燃烧试验仪使用丁烷气或丙烷气，其纯度不低于95%。

不允许空气进人到燃烧器管子内。

b)火焰在燃烧器沿垂直位置放置时，对着暗背景在柔光下观察，调节供气火焰高度应为12mm±1mm(见图1a)，温度从100℃±5℃升到700℃±3℃的时间应为23.5s±1.0s。

c)燃烧试验机燃烧试验机的内部体积应至少具有0.5m3。

试验箱应提供无通风的环境，而允许正常的热循环空气通过试验样品。

作业指导书针焰试验作业指导书（受控文件）文件编号：CDNTC-WI-M16版次：V1.0发放编号：OA系统发布制/修订：日期： 2019-08-01 审核：日期： 2019-08-01 批准：日期： 2019-08-01制/修订履历1 目的1.1指导检测人员能正确操作设备，按照标准方法进行针焰试验。

1.2依据标准：1）GB 7000.1-2015《灯具一般安全要求与试验》13.3.1 条款；2）GB 19510.1-2008《灯的控制装置第1部分：一般要求和安全要求》18.4 条款；3）GB 19510.14-2008《灯的控制装置第14部分：LED模块用直流或交流电子控制》第 20 章；4）GB/T 5169.5-2008《电工电子产品着火危险试验第5部分：试验火焰针焰试验方法装置、确认试验方法和导则》。

2 适用范围2.1适用于 LED 照明电气产品（灯具、灯的控制装置）及其组装零配件或元器件的塑料部件（或材料），但对陶瓷材料的部件不做本试验。

3 使用设备3.1 针焰试验装置（制造商深圳市德迈盛，型号ZY-H），游标卡尺。

4 职责4.1设备操作人员（检测人员）负责设备的日常检查。

4.2设备管理员组织人员做设备的定期保养、维护。

5 作业程序5.1取样：如果可能，试样应是完整的设备、组件或部件。

必要时，拆除部分外壳或截取适当部位进行试验。

如果试样不可能在设备中的组件或部位上进行，则从设备上取下试样进行试验。

5.2试样预处理：将试样放置在温度 15℃～ 35℃之间，相对湿度 45% ～ 75% 之间的环境条件下至少 24 h。

5.3设备准备：施焰时间设定为10 s，持焰时间设定30 s。

在试验夹具下方 200 mm± 5 mm 处放置一块厚约 10 mm木板，紧密覆盖一层符合ISO 4046-4:2002的包装绢纸。

装载丙烷或丁烷气体，开关由 UNLOCK 调到 FUEL LOCK，旋钮由 OFF 调到 MAX。

1.0目的:正确使用针焰测试仪，以确保实验数据的准确性, 确保公司质量符合规定要求，满足客户对产品质量的要求。

1.1 适用范围：公司所有需求产品。

2.0 测试设备：名称：针焰试验机2.1 引用标准：IEC 60695-11-5:2004、GB/T 5169.5-2008《电工电子产品着火危险试验第 5 部分：试验火焰针焰试验方法装置/确认试验方法和导则》3 试验的说明3.1 如果可能，试验样品应为完整的成品、部件或元件。

必要时，拆掉部分外壳或截取适当的部分进行试验，但必须仔细地确保试验条件在形状、空气流通、热应力效应和可能产生的火焰，以及燃烧或灼热颗粒落到试验样品附近等方面的影响与正常使用时出现的情况无显著的差别。

3.2 不要将试验火焰施加到由于切割所产生的边缘上。

3.3 样品数量为3个3.4 试验样品，白松木板和绢纸在温度15℃-35℃、相对湿度45％～75％的大气环境下放置24h。

有特殊要求，则以要求为准。

3.0 职责实验室技术员：负责设备的操作.维护和保养。

工程师：负责作业的指导书和各项实验标准的制作，并点检设备各项参数并记录。

实验室主任：负责审核各种资料，检查和监督工作以及人员的调配和安排。

并对外联系设备的维修。

4.0 针焰测试操作指引：4. 1.第一次操作前，请认真仔细的阅读操作指引。

4. 2.点检设备。

（每周星期一点检一次）4. 3.实验设备使用方法与操作规程：4.4 请熟悉试验机控制面板后再插电操作：序号按钮名称按钮作用1 电源开关电源总开关2 风扇测试完毕用于强排燃烧废气3 照明测试前或者测试后用于观察测试结果4 电流调节用于调节测试电流5 控制面板整体控制界面和测试数据触摸屏操作面板风扇开关照明开关电原开关气阀开关面板操作指示燃烧时间设定5. 试验前的准备5.1 试验样品，白松木板和绢纸在温度15℃-35℃、相对湿度45％～75％的大气环境下放置24h。

5.2检查设备和仪器是否符合本项目试验要求。

针焰试验仪的性能参数及适用介绍概述针焰试验仪是检测材料燃烧性能的一种常用测试仪器。

它可以通过测量材料在固定条件下的燃烧性能，来判断其在实际应用中是否满足相关要求。

本文将对针焰试验仪的性能参数及适用介绍进行详细阐述。

性能参数燃烧室尺寸针焰试验仪的燃烧室尺寸一般为390mm×210mm×230mm（长×宽×高），符合ISO 6925和GB/T 2408标准。

该尺寸可以容纳不同尺寸的材料进行测试，但需注意材料的边缘要与燃烧室之间保持一定距离以确保准确性。

点火源针焰试验仪的点火源通常采用标准的0.5mm 直径不锈钢丝作为针焰，以确保测试的精度和准确性。

点火源的位置和高度也需符合标准规定，以保证测试结果的可靠性。

燃烧时间燃烧时间是针焰试验仪中一个重要的参数。

根据不同的标准和要求，燃烧时间可设定为15秒、30秒或45秒等。

燃烧时间过短，无法充分测试材料的燃烧性能；而燃烧时间过长，则可能导致安全问题，需严格按照要求进行设置。

评定标准针焰试验仪的评定标准通常包括火焰的持续时间、火焰的渗透速度和材料的止火时间。

根据不同的标准和要求，评定结果可分为A级、B级、C级和未评级四个等级。

评定结果越高，表明材料的燃烧性能越好。

适用介绍适用对象针焰试验仪适用于各类材料的燃烧性能测试，如塑料、橡胶、织物、纸张、泡沫塑料、电线电缆和建筑装饰材料等。

针焰试验仪可测量这些材料在固定条件下的燃烧性能，用于判断其在实际应用中的适用性。

适用领域针焰试验仪适用于多个领域，其主要应用包括建筑、家电、汽车、航空航天、电力等领域。

在建筑行业中，针焰试验仪可用于室内装饰材料、电线电缆等的燃烧性能测试和安全评定；在汽车行业中，针焰试验仪可用于汽车座椅、内饰等零部件的燃烧性能测试和合格评定；在电力行业中，针焰试验仪可用于电缆、绝缘材料等的燃烧性能测试和安全评定等。

结论通过对针焰试验仪的性能参数及适用介绍的详细阐述，可以得出以下结论：1.针焰试验仪可测量多种材料的燃烧性能，并可用于判断其在实际应用中的适用性。

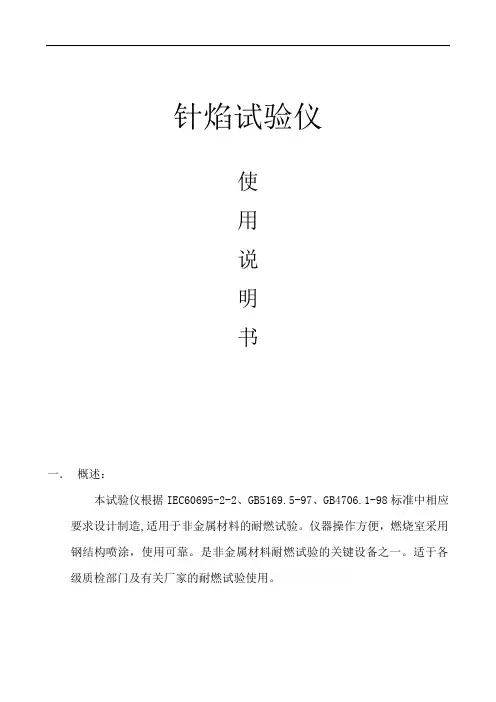

针焰试验仪使用说明书一．概述：本试验仪根据IEC60695-2-2、GB5169.5-97、GB4706.1-98标准中相应要求设计制造,适用于非金属材料的耐燃试验。

仪器操作方便，燃烧室采用钢结构喷涂，使用可靠。

是非金属材料耐燃试验的关键设备之一。

适于各级质检部门及有关厂家的耐燃试验使用。

二．主要技术参数及功能：1、工作电压：AC220V，50Hz2、火焰施加时间：可调（0~999.9S）；3、持续时间：0~999.9S ，自动记录，随意暂停4、火焰高度：12±1mm可调5、气源种类：丁烷（由用户配备）6、施焰角度：0~45°可调7、针头高度：大于35mm（内径ф0.5，外径ф0.9）8、气量大小可调（流量计）9、气瓶有防过压保护装置三．使用前的准备1、本装置一般应放在具有通风设备的房间内，或设有专门通风罩的小型试验室中，以利于燃烧试验产生废气及时排出。

2、气瓶安装方法:(1)把燃烧试验门打开.(2)将气体开关拧回“OFF”的位置，确认气瓶按键处于“脱”的位置上。

由于特殊的安全设计，如气体开关未调至“OFF”的位置上，气瓶将不能装入炉身。

如下图所示：(3)放置气瓶时须将气瓶阀门的缺口向上。

必须留意气瓶阀门缺口与便携炉的气压感应安全装置的接头凸部相连。

插图如下：(4)将气按键按下至“着”的位置。

如气瓶安装不正确，会导致丁烷气泄漏并发出“咝咝”声。

在安装气瓶时必须检查清楚，没有声响发出。

3、拆卸：(1)向右旋转气体开关至“OFF”的位置。

(2)将气瓶按键向上推至“脱”的位置，并将气瓶取出。

插图如下；由至4、将本装置的电源线插头插入AC220V电源中。

四．试验操作步骤1、试样装夹：参照标准要求装夹试样，调整装在夹具上试样的高度。

2、火焰调节：将气瓶按键置于“set”的位置上，旋转黑色打火开关至“ON”的位置，打开流量计阀门，按下“气体”按钮接通气源，再用点火器对准针头点火，将火焰高度指示器置于燃烧座顶部，调节流量计阀门，使之达到标准要求的火焰高度（12mm±1)，如有需要，请用测温装置校验火焰强度。

针焰试验仪的性能参数及适用介绍
简介
针焰试验仪是一种用于测试材料在火灾中的燃烧特性的仪器。

它通过喷射一根
尖锐的针，将材料表面点燃，然后根据材料的燃烧情况，来分析材料的防火性能等。

这种试验方法被广泛应用于建筑、交通、电子、航空等各个领域中。

主要性能参数
1.点火方式：集中点火或外延点火
2.测量时间范围：0 ~ 99.99 s
3.测量时间分辨率：0.01 s
4.测量点燃高度：10 mm
5.针头直径：Φ0.5 mm
6.外形尺寸：410 mm × 260 mm × 320 mm
7.电源电压：AC 220V±10% 50 Hz
适用范围
针焰试验仪可用于以下材料的测试： 1. 建筑材料：例如墙体材料、屋面材料、
保温材料、隔热材料等。

2. 交通工具材料：例如汽车、火车、航空器等。

3. 电子
设备材料：例如电视、冰箱、洗衣机等。

4. 其它材料：任何需要测试其防火性能
的材料。

操作流程
1.打开电源，将材料样品放在试验台上，并且调整试验台的高度，保证
针头与材料表面的距离为10 mm。

2.根据需要选择集中点火或者外延点火的方式。

3.按下“开始测试”按钮，针头倒入试样中，将试样点燃。

测试结束后，
仪器自动停止，并输出测试结果。

结论
针焰试验仪是一种十分实用，广泛应用于各个领域中的材料防火性能测试仪器。

它具有测量时间高分辨率，测量点燃高度准确、测量精度高等特点。

这些性能参数，使得针焰试验仪成为了材料防火测试领域中不可或缺的实验设备之一。

针焰试验仪的参数及适用简介针焰试验仪是一种测试材料燃烧性能的设备，可用于测试各类材料的燃烧性能，如建筑材料、电线电缆、汽车内饰等。

针焰试验仪通过点燃一个由标准焰头组成的小火焰，将火焰接近测试材料并观察材料的燃烧特性以评估其燃烧性。

参数温度针焰试验仪的工作温度范围通常在室温到500℃之间。

这个温度范围适合测试多数材料的燃烧性能。

如果需要测试更高温材料的性能，可以选择更高温度的针焰试验仪。

压力针焰试验仪的工作压力通常为大气压，可进行一些样品的燃烧测试。

如果需要更高的压力来测试某些材料，也可以选择专业的高压针焰试验仪。

点火针焰试验仪通常使用标准焰头进行点火测试，焰头是由50mm的金属管制成。

焰头的尖端形状和尺寸符合标准规格要求，保证测试的准确性。

试验室针焰试验仪需要设立在固定的试验室中，以确保测试的准确性和安全性。

拥有良好的通风设施，是确保针焰试验仪进行精确及安全测试的重要条件之一。

适用建筑材料建筑材料的燃烧性能对建筑的安全性和质量有着至关重要的作用。

使用针焰试验仪可以测试建筑材料的燃烧性能，如隔热、隔音材料等。

电线电缆电线电缆必须在极端条件下运行，因此对其燃烧性能的要求很高。

使用针焰试验仪可以测试电线电缆的燃烧性能，确保其在火灾等危险情况下的安全性。

汽车内饰汽车内饰通常由可燃材料制成，如座椅、地毯和天花板。

在车辆发生火灾时，内饰通常是引发火灾扩散的主要因素。

针焰试验仪可用于测试汽车内饰材料的燃烧性能，以确保车辆乘客的安全。

结论针焰试验仪是测试材料燃烧性能的重要设备，可以用于测试各类材料的燃烧性能，特别适用于建筑材料、电线电缆和汽车内饰等的测试。

熟练掌握针焰试验仪的参数和适用范围，可以有效地保障测试结果的准确性。

主题:针焰试验仪测试指导书12测温时间表3施焰时间表4持燃时间表5持燃停止键6火焰调节阀789试验启动键10测温复位键11121314电源开关键1.51.71.92.22.32. 注意事项:1.8试验中观察样品的燃烧情况,样品持续燃烧时间不能超过30s,且样品上落下的任何燃烧物不能引燃下面的试验纸。

注意观察及时按持燃停止键，请记录相关的试验数据。

试验停止健测试前先检查仪器是否正常,仪器各功能键能否正常操作,然后接上供仪器使用的AC220V,首先在试验箱右边外挂燃气罐的地方装上燃气罐,打开电源,按试验启动键,使燃烧器移到左试验结束后按风机开关排除烟气,并将试验箱右边外挂的燃气罐取下。

1.6进行温度校验操作,点着火焰,调节好电热偶与燃针管的距离,启动测温开关，当温度上升到100℃时，计时器开始自动计时,当升到700℃时,计时器将自动停止计时并保持记录。

一般温度从100℃上升到700℃的时间为23.5s±1s为合格。

检验火焰合格后按试验启动键开始试验。

1.3调节施焰时间和持燃时间,设定火焰施加时间为10秒,持燃时间为30秒,也可以根据产品的要求另行设定。

在样品的垂直下方200±5mm处放置一张试验纸（Tissue Paper）。

1.4顺时针调节火焰调节阀到最小位置,按供气键8接通气源,逆时针慢慢调节火焰调节阀，同时用打火机或火柴点火,点燃火焰后调节火焰调节阀,使火焰的高度稳定在测试所需的高度。

1.11.21. 操作方法:右端垂直位置。

端,将样品固定在夹具上,调整针管使其与水平面成45度角,并使样品与针管的距离为4mm，若从侧面燃烧样品则针管到样品的垂直距离约为8mm。

然后按试验停止键，将燃烧器退回到温度表测温开关供气键停气键风机开关50H z的电源，在确保仪器在正常状态下进行测试。

2.1审核: 批准: 日期： 编制：输入电源为AC220V±10％,排气管应通出窗外。

每次试验开始时,注意将火焰调节阀调至最小,以免点火失控。

针焰燃烧试验仪针焰试验仪适用于检测电子元器件、电器件、机械部件、注塑件等电器产品的阻燃性能。

本机是模拟产品内部在故障条件下所产生了小火焰，用模拟技术评定着火危险性。

基本信息标准设计标准GB5169.5-2008 、GB4706.1-2005IEC60695IEC60695-2-2(2004)产品组成针焰试验仪是由针焰燃烧器、工作室和测温装置三部分组成。

本机符合IEC60695-2-2(2004)、GB5169.5-2008、GB4706.1等试验标准。

产品参数●工作电压:AC220V，50Hz;●施焰时间:可调(0~999.9S);●持燃时间:0~999.9S ，自动记录，随意暂停;●火焰高度:12±1mm可调;●火焰温度测量:从100℃±5℃升到700℃±3℃的时间为23.5S±1S,温度显示:0-1000℃±0.5℃;●气源种类:丁烷(用户自备);●施焰角度:0~45°可调;●针头高度:大于35mm(内径ф0.5，外径ф0.9);●气量大小可调(流量计);●外形尺寸:1100X1150X550mm(内部体积大于0.5立方，可订制0.75立方、1立方)箱体内壁黑色, 光照度小于20lx,箱体由1.2厚304不锈钢制作,燃烧箱与控制箱在同一箱体;●热电偶:φ0.5 铠装镍铬/镍铝丝,K分度，英国进口，对地绝缘;●配接物盘一个、绢纸五张、松木板一件;仪器主要配件产地或品牌:1. 继电器:欧姆龙。

2. 数字仪表:采用韩国autonics(奥托尼克斯)显示.3. 断路器:施耐德4. 按钮、开关、指示灯:上海。

5. 箱体:由1.2厚的304不锈钢板制成，表面喷漆。

6. 关闭仪器室门。

7. 按下AGC上运行时间显示下面的计时器复位按钮。

如果显示器正在计数，按定时器开始按钮关闭它。

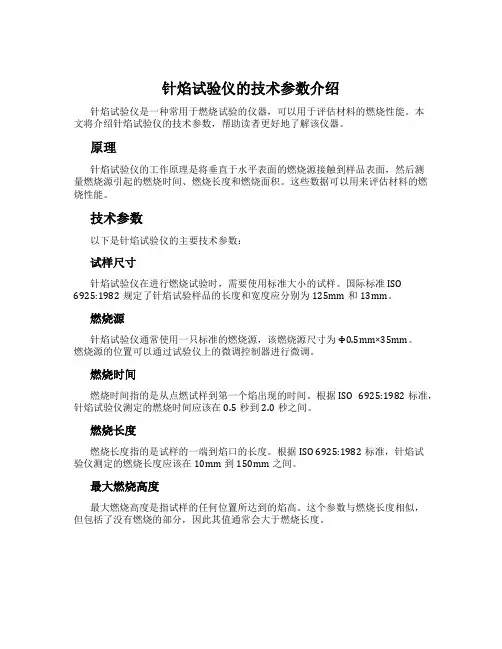

针焰试验仪的技术参数介绍针焰试验仪是一种常用于燃烧试验的仪器，可以用于评估材料的燃烧性能。

本文将介绍针焰试验仪的技术参数，帮助读者更好地了解该仪器。

原理针焰试验仪的工作原理是将垂直于水平表面的燃烧源接触到样品表面，然后测量燃烧源引起的燃烧时间、燃烧长度和燃烧面积。

这些数据可以用来评估材料的燃烧性能。

技术参数以下是针焰试验仪的主要技术参数：试样尺寸针焰试验仪在进行燃烧试验时，需要使用标准大小的试样。

国际标准ISO 6925:1982规定了针焰试验样品的长度和宽度应分别为125mm和13mm。

燃烧源针焰试验仪通常使用一只标准的燃烧源，该燃烧源尺寸为Φ0.5mm×35mm。

燃烧源的位置可以通过试验仪上的微调控制器进行微调。

燃烧时间燃烧时间指的是从点燃试样到第一个焰出现的时间。

根据ISO 6925:1982标准，针焰试验仪测定的燃烧时间应该在0.5秒到2.0秒之间。

燃烧长度燃烧长度指的是试样的一端到焰口的长度。

根据ISO 6925:1982标准，针焰试验仪测定的燃烧长度应该在10mm到150mm之间。

最大燃烧高度最大燃烧高度是指试样的任何位置所达到的焰高。

这个参数与燃烧长度相似，但包括了没有燃烧的部分，因此其值通常会大于燃烧长度。

燃烧面积燃烧面积是指试样燃烧所覆盖的面积。

这个参数通常由试验仪自动测量并计算。

根据ISO 6925:1982标准，针焰试验仪测定的燃烧面积应该在0.1cm²到50cm²之间。

温度针焰试验仪的工作温度会对其测量结果产生影响。

一般来说，试验时的温度应该稳定在23±2°C，以保证数据的准确性。

总结本文介绍了针焰试验仪的主要技术参数，包括试样尺寸、燃烧源、燃烧时间、燃烧长度、最大燃烧高度、燃烧面积和温度等。

熟悉这些参数对于正确使用针焰试验仪，评估材料的燃烧性能非常重要。

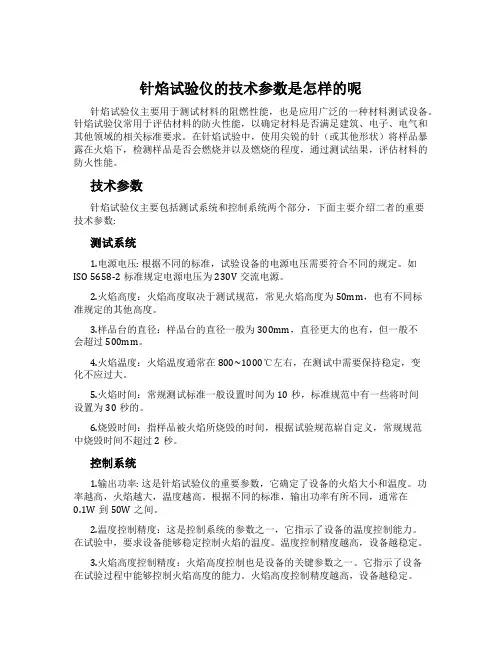

针焰试验仪的技术参数是怎样的呢针焰试验仪主要用于测试材料的阻燃性能，也是应用广泛的一种材料测试设备。

针焰试验仪常用于评估材料的防火性能，以确定材料是否满足建筑、电子、电气和其他领域的相关标准要求。

在针焰试验中，使用尖锐的针（或其他形状）将样品暴露在火焰下，检测样品是否会燃烧并以及燃烧的程度，通过测试结果，评估材料的防火性能。

技术参数针焰试验仪主要包括测试系统和控制系统两个部分，下面主要介绍二者的重要技术参数:测试系统1.电源电压: 根据不同的标准，试验设备的电源电压需要符合不同的规定。

如ISO 5658-2标准规定电源电压为230V交流电源。

2.火焰高度：火焰高度取决于测试规范，常见火焰高度为50mm，也有不同标准规定的其他高度。

3.样品台的直径：样品台的直径一般为300mm，直径更大的也有，但一般不会超过500mm。

4.火焰温度：火焰温度通常在800~1000℃左右，在测试中需要保持稳定，变化不应过大。

5.火焰时间：常规测试标准一般设置时间为10秒，标准规范中有一些将时间设置为30秒的。

6.烧毁时间：指样品被火焰所烧毁的时间，根据试验规范崭自定义，常规规范中烧毁时间不超过2秒。

控制系统1.输出功率: 这是针焰试验仪的重要参数，它确定了设备的火焰大小和温度。

功率越高，火焰越大，温度越高。

根据不同的标准，输出功率有所不同，通常在0.1W到50W之间。

2.温度控制精度：这是控制系统的参数之一，它指示了设备的温度控制能力。

在试验中，要求设备能够稳定控制火焰的温度。

温度控制精度越高，设备越稳定。

3.火焰高度控制精度：火焰高度控制也是设备的关键参数之一。

它指示了设备在试验过程中能够控制火焰高度的能力。

火焰高度控制精度越高，设备越稳定。

4.针焰头直径：针焰头直径是指进入试验样品的针的直径，也是试验结果的重要参数。

它会影响火焰的大小和形状，从而影响测试结果。

目前主流的针焰头直径为0.5mm、0.7mm和1mm。

上海和晟仪器科技有限公司SHANGHAI HE SHENG INSTRUMENT co.,ltd产品保修承诺尊敬的用户：您好!承蒙您惠购使用本公司产品，谨致谢意!在以后的日子里，我们会为您提供优良的售后服务，尽力确保及时解决您的问题。

为了保护您的合法权益，免除您的后顾之忧，我公司特向您作出下述说明：1、产品保证开箱合格，购买后一周内（凭发票日期）发现严重质量问题，经本公司技术部门或授权经销商机构确认后可提供免费更换。

2、设备箱体上产品标签请妥善保存。

设备出厂一年内实行免费保修(易损件除外)，一年后，我们仍免费为您维修维护设备，如下更换零配件只需收取成本费用。

3、产品出现故障时，请将故障现象及参数详细记录，并传真(或电话)至本部服务部门，本部将在二十四小时内答复您并确认后续的服务进程。

安全警告尊敬的用户：您在使用仪器的过程中可能涉及以下项目请注意：一、请务必阅读相关标准和设备使用说明书后再使用设备!二、使用规定的电压，仪器用电应有接地线。

三、测试样品时，某些材料会释放有毒有害气体。

建议检测应在通风橱内进行，并做好人体防护。

四、严禁接入与设备不相符的其他任何气体!!!使用液化气、天然气、煤气等燃气源时，各管路接口不应漏气，通气管老化应及时更换。

五、试验室严禁出现试验所需以外的易燃易爆品！六、试验时操作人员不能离开试验现场。

七、试验时，试验人员请注意防止高温烫伤！八、计算机控制的设备应防止病毒的侵袭。

九、实验室需配备灭火器材。

十、试验结束时应关闭所有电源、气源。

十一、试验结束后请务必清理试验残留或滴落物!以免残留或滴落物累积造成意外！一、概述HS-ZR-1触摸屏控制款针焰燃烧试验机，是根据标准GB4706.1-2005以及GB5169.5《试验火焰针焰试验方法装置、确认试验方法和到则》中关于针焰燃烧试验的规定而研制的，完全满足国家标准及相关UL、IEC标准的新型综合设备。

除设备本身大功能的独创性外，设备采用全彩七寸触摸操作显示屏，试验轻松高效。

有限公司管理规定文件编号: SD-WI-QCD-41 版本：A/0针焰燃烧试验机作业指导书MODER：ZY-22015-03-15 发布 2015-03-18 实施1、本机概述本机适用于各种电器产品在使用中由于故障条件，如流过泄漏路径的故障电流，组件或零件的过热，不良接触等情况下均可能引起火焰，它可能又射到附近的零件上，针焰试验是模拟产品内部在故障条件下所产生的小火焰，用模拟技术评定着火危险性。

对于小零件(或组件)灼热丝试验或水平－垂直燃烧试验方法不适合时，可引用针焰试验方法。

如果试验样品在进行灼热丝试验时起燃，则所产生的燃烧危险情况还需用针焰试验。

针焰试验仪适用于对电工电子产品、家用电器的部件、零件和组件等，如：接线板、离心开关、电饭锅插座……本机符合GB/T5169.5、IEC60695-2-2《电工电子产品着火危险试验第2部分：试验方法2、测试要求:垂直试验时,将试件置于内火焰顶端,燃烧15秒,熄灭15秒,重复3次后，依标准规定，检查试件被焚情形。

水平试验时,将试件最左边标尺点置于内火焰（垂直）顶端,燃烧30秒后移开火焰,依标准规定，检查试件被焚情形。

全自动型,可设定燃烧时间,熄灭时间及重复次数,可自动完成耐燃试验。

要求:水平燃烧时, 将试件水平置于内火焰顶端, 30秒及以下直至燃烧,然后撤离喷灯, 依标准规定，检查试件被焚情形。

倾斜燃烧时, 将试件与水平成60度置于内火焰顶端, 30秒及以下直至燃烧,然后撤离喷灯, 依标准规定，检查试件被焚情形。

控制箱: 本机所有动作由此箱控制,本箱右侧端子分别连接可控制火焰的燃烧。

3、使用方法提示1. 依说明书规定之电压,将控制箱之电源线连接电源。

2. 打开电源开关,燃烧方式,并先将自动/手动选择钮拨至手动位,打开瓦斯阀门,约经5秒后开始点火,调整阀门大小以控制瓦斯流量,3. 将自动/手动选择钮拨至自动位,设定燃烧时间于左侧定时器,设定停燃时间于右侧定时器,同时,设定燃烧时间于定时器。

针焰试验仪AN6110D/E使用说明书单位名称：深圳市安规检测设备有限公司市场总部：深圳市南山区科技园科兴路11号海悦27楼深圳工厂：深圳市南山区马家龙工业区19栋六楼珠海工厂：珠海市吉大工业区德光大厦5楼服务电话：86-0755－26717878 传真：86-0755－26506079公司网址： 邮箱：****************注意事项1．拆除包装请勿在设备调试人员到达前自行拆除包装。

搬运时注意包装箱倾斜角不得大于３０°。

应在调试人员的指导下，打开包装，并核对装箱单查验对象是否齐全。

如有任何对象缺失或受损，请立即与本公司或运输部门联系，并协同查看设备是否完好，否则对于设备缺失、受损，本公司概不负责。

2．安全使用试验仪·为了避免对身体造成伤害或损害试验设备，当设备的电源接通时，请不要安装任何电子器件，如需拔插接口，请先关闭电源开关。

·使用稳定的供电系统，试验仪的额定工作电压为单相220V交流电。

如果在电压不稳定地区和经常断电地区，请使用不间断电源（ＵＰＳ），地线必须接好。

运行时，操作者的头、手和身体的其它部分不要伸入试验仪的运行空间，更不能置于夹具周围。

·使用平坦、稳固的工作台，并确保有足够的空间供空气流通和人员操作。

最小间隙要求为：试验仪背后： 400 mm试验仪左边： 200 mm试验仪右边： 200 mm试验仪顶端： 200 mm试验仪前方： 1500mm·设备使用的标准环境温度为：20°C ~25°C ；·非使用时（如储藏时）环境温度为： -10°C ~ 40°C ；·地线必须接通，对地电阻≤５Ω；·避免让设备受潮或接触液态物；·避免设备受震，撞击或摔打；·连接试验仪电源，预热十五分钟后进行试验。

安全性测试应该注意的规定及事项使用本仪器前，接电源之前，首先要确定试验场地电源有没有可靠接地，否则机箱外壳会有可能带电，以免触电！开机首先打开排气扇，然后才能安装及调节气源，以免残留气体发生爆炸之危险！请先了解本机所使用和相关的安全标志，以策安全；高电压警告符号，请参考操作使用手册上所列的警告和注意说明，以避免人员受伤害或机器受损。

针焰试验仪的参数针焰试验仪是一种用于测试材料表面火焰喷射特性的仪器，其主要参数包括测试区域大小、喷燃器直径、气源压力和点火方式等。

以下将对这些参数进行详细介绍。

1. 测试区域大小针焰试验仪的测试区域大小是指喷燃器到试样表面距离、喷燃器所覆盖的范围以及数据收集区域等。

根据不同的标准，测试区域大小可能有所不同。

例如，按照GB/T 2408-2008标准规定，针焰试验仪的测试区域大小为：1.喷燃器到试样表面距离为16mm。

2.喷燃器所覆盖的范围为矩形，长22mm，宽6mm。

3.数据收集区域为试样的中心位置。

需要注意的是，由于不同的测试区域大小可能会产生不同的测试结果，因此在进行测试时，应选择符合标准的参数，并按照标准要求进行测试。

2. 喷燃器直径喷燃器直径是指针焰试验仪中用于产生火焰喷射的喷嘴的直径。

设置合适的喷燃器直径可以控制火焰喷射的大小和形状，从而影响测试结果。

通常情况下，针焰试验仪的喷燃器直径为Φ0.5mm或Φ0.9mm。

一般来说，喷燃器直径越大，产生的火焰喷射范围越广，测试结果相应地会更加严格。

3. 气源压力气源压力是指喷燃器所使用的气体的压力大小。

一般情况下，针焰试验仪中使用的气体为丙烷或丁烷。

按照GB/T 2408-2008标准规定，针焰试验仪的气源压力为：1.丙烷气源压力为105±5kPa。

2.丁烷气源压力为205±5kPa。

需要注意的是，气源压力过高或过低都可能会影响测试结果，因此在进行测试时，应严格按照标准要求设置气源压力参数。

4. 点火方式点火方式是指在进行针焰试验时，如何对试样进行点火。

目前，常用的点火方式主要包括手动点火和电子点火。

手动点火通常使用打火机或火柴等工具进行点火，其优点是操作简单、易于掌握。

然而，手动点火也存在不足之处，例如点火时间不精确、受试人员经验差异等，可能会影响测试结果的准确性。

电子点火采用高压电等电子仪器来进行点火，其优点是点火时间精确、稳定性高。

针焰试验仪的技术参数是怎样的概述针焰试验仪是一种用来测试材料阻燃性能的仪器，广泛应用于电子、建材、汽车、家电等行业。

它通过点火燃烧的方式，测试材料在一定条件下是否能够自熄，从而评估材料的阻燃性能。

下面将介绍针焰试验仪的主要技术参数。

技术参数1. 点火方式针焰试验仪通过点火的方式来测试材料的阻燃性能，点火方式可以分为单点和多点两种。

•单点点火：在材料表面的一个固定点上点火，用于测试材料的耐燃性能。

•多点点火：在材料表面的多个点上点火，用于测试材料的传播性能。

2. 测试标准针焰试验仪使用的测试标准有多种，常用的有以下几种：•GB/T 2408-2008《阻燃试验方法》•GB/T 8332-2018《塑料燃烧性能水平分类与测试方法》•UL 94《可燃塑料的评定标准》3. 点火器针焰试验仪的点火器是测试是否能够点燃材料的关键部件，点火器的特点对测试结果有着重要的影响。

•点火器类型：目前市面上针焰试验仪的点火器有两种，分别是气液混合式点火和电弧点火，其中气液混合式点火需要外接压缩空气，电弧点火则需要外接高压电源。

•点火器尺寸：点火器的尺寸会对测试结果产生影响，通常选择不同尺寸的点火器进行测试。

•点火器角度：点火器的角度也会影响测试结果，因此需要选择与测试标准相符的点火器角度进行测试。

4. 燃烧器针焰试验仪的燃烧器是产生火焰的部件，燃烧器的特点对测试结果也有影响。

•燃烧器材质：燃烧器材质需要满足高温环境下的耐腐蚀能力，并且需要防止材料烧损产生的颗粒物对测试结果的影响。

•燃烧器高度：燃烧器的高度需要根据测试标准进行调整，通常为38mm。

5. 观测窗口观测窗口是用来观察材料燃烧状态的部件，通常需要满足以下几个要求：•观测窗口尺寸：观测窗口的尺寸需要适当，一方面可以满足观察需求，另一方面需要满足测试标准的要求。

•视野：观测窗口的视野需要满足测试需求。

•玻璃材质：观测窗口的玻璃材质需要满足高温环境下的耐腐蚀能力。

结论以上是针焰试验仪的主要技术参数，其中点火方式、测试标准、点火器、燃烧器以及观测窗口都是影响测试结果的重要因素。

针焰试验仪的性能参数介绍针焰试验仪是一种专业用于评估材料的易燃性的仪器。

在火灾发生时，材料的燃烧速度很重要，对于保护人员和财产有重要的意义。

针焰试验仪可以用于评估各种材料的易燃性。

下面就是针焰试验仪的性能参数介绍。

1. 测试加热器、针头针焰试验仪最主要的部分是加热器和针头。

加热器要保证精确的温度控制，针头要能够精确地控制火焰的大小、形状。

针焰试验仪加热器需要有以下特点：•温度范围：0 至 600℃•温度控制精度：±2℃•加热速度：0.15℃/s•加热功率：500W针头需要有以下特点：•针头长度：35mm•针头直径：0.5mm•火焰高度：20mm•火焰角度：45度•火焰时间：0 至 999.9s2. 测试室测试室是针焰试验仪的重要组成部分。

测试室需要满足以下要求：•尺寸：约500mm x 500mm x 1200mm•材料：不易燃、不易导电的材料•玻璃窗：尺寸约300mm x 300mm•进气口：直径约100mm•出气口：直径约100mm•吸气风机：流量约0.1m³/s测试室的尺寸可以适当调整，但是需要保证测试过程中针头与材料的相对位置不会发生变化，从而保证测试数据的可靠性。

3. 数据采集和分析系统针焰试验仪测试过程中采集的数据需要存储和分析。

一般情况下，数据采集和分析系统需要具备以下特点：•采样速率：500Hz•存储器容量：1.5GB•数据格式：数字化•通讯接口：USB2.0•软件支持：Windows、MacOS、Linux4. 其他性能参数除了上述三个方面的性能参数之外，针焰试验仪还有其他一些需要考虑的性能参数，如安全性、易操作性、可靠性等方面的性能。

在测试过程中，需要注意以下事项：•确保测试过程易于操作，以减小误差；•针头和加热器的皮护套需要经常更换，以保证测试结果的准确性；•测试过程需要注意安全性，防止火灾的发生；•数据采集和分析系统需要具备远程监控的能力，以方便数据处理。

设备名称：针焰试验机
型号：QC-706
一、简介：
适用于照明、低压电器、家用电器、机床电器、电机、电动工具、电子仪器、电工仪表、电气连接件、辅件等电工电子设备及其部件、组件的研究、生产和质检部门，也适用于绝缘材料、工程塑料或其它固体可燃材料行业。

本机是用规定尺寸(Φ0.9mm ) 的针状燃烧器，通以特定燃气( 丁烷) ，以45°角定时定向施燃试品，视试品是否引燃及持燃时间和燃烧长度来评定设备内部因故障条件造成的小火焰的着火危险性。

二、技术参数：
1.针状燃烧器：内孔Φ0.5mm±0.1mm，外径≤Φ0.9mm，长≥35mm，不锈钢
2.燃烧器角度：倾斜45°( 试验时)或垂直( 调节火焰高度时)
3.施燃时间: 0-999.9s±0.1s可调(一般选择为30s)
4.持燃时间: 0-999.9s±0.1s，自动记录，手动暂停
5.火焰高度: 12mm±1mm (带高度测量器具)
6.施燃气体: 95%丁烷气( 可采用瓶装打火机气体，客户自备)
7.测温热电偶：Φ0.5mm进口铠装（K型）热电偶
8.试验背景：黑背景
9.试验过程：试验程序自动控制，独立抽风
10.温度测试范围：0~1000℃
11.火焰温度要求：从100℃±2℃升到700℃±3℃的时间在23.5秒±1秒之内
12.工作室体积：0.5 立方，不锈钢机箱
13.设备外尺寸：1000mm宽×650mm深×1300mm高。
