照明灯具检测试验仪器设备汇总

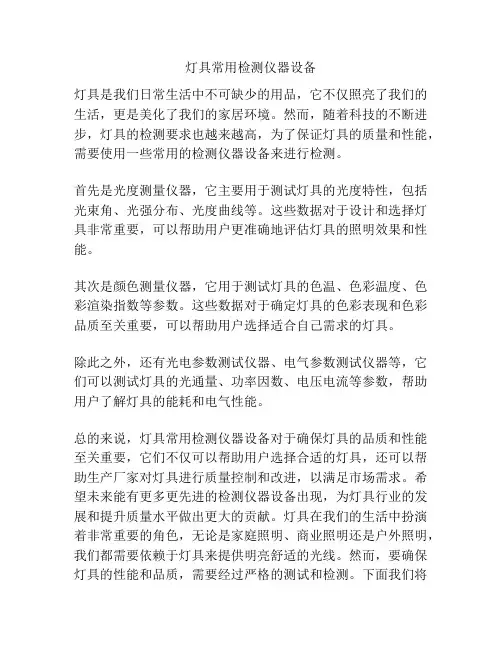

灯具常用检测仪器设备灯具是我们日常生活中不可缺少的用品，它不仅照亮了我们的生活，更是美化了我们的家居环境。

然而，随着科技的不断进步，灯具的检测要求也越来越高，为了保证灯具的质量和性能，需要使用一些常用的检测仪器设备来进行检测。

首先是光度测量仪器，它主要用于测试灯具的光度特性，包括光束角、光强分布、光度曲线等。

这些数据对于设计和选择灯具非常重要，可以帮助用户更准确地评估灯具的照明效果和性能。

其次是颜色测量仪器，它用于测试灯具的色温、色彩温度、色彩渲染指数等参数。

这些数据对于确定灯具的色彩表现和色彩品质至关重要，可以帮助用户选择适合自己需求的灯具。

除此之外，还有光电参数测试仪器、电气参数测试仪器等，它们可以测试灯具的光通量、功率因数、电压电流等参数，帮助用户了解灯具的能耗和电气性能。

总的来说，灯具常用检测仪器设备对于确保灯具的品质和性能至关重要，它们不仅可以帮助用户选择合适的灯具，还可以帮助生产厂家对灯具进行质量控制和改进，以满足市场需求。

希望未来能有更多更先进的检测仪器设备出现，为灯具行业的发展和提升质量水平做出更大的贡献。

灯具在我们的生活中扮演着非常重要的角色，无论是家庭照明、商业照明还是户外照明，我们都需要依赖于灯具来提供明亮舒适的光线。

然而，要确保灯具的性能和品质，需要经过严格的测试和检测。

下面我们将继续讨论一些灯具常用的检测仪器设备。

另一个关键的检测设备是耐久性测试仪器，对于灯具来说，其使用寿命是一个非常重要的指标。

在现代社会，灯具的使用频次非常高，因此灯具的寿命一定要得到保证。

耐久性测试仪器可以模拟长时间使用的情况，通过对灯具的开关次数、温度变化、湿度变化等因素进行测试，以确定灯具的耐久性和稳定性。

同时，也有一些专门用于测试灯具的安全性能的仪器设备，比如电压测试仪器、温度测试仪器、防水测试仪器等。

这些设备可以测试灯具在正常使用过程中是否会导致漏电、过热、水浸等安全隐患，从而确保用户使用灯具时的安全。

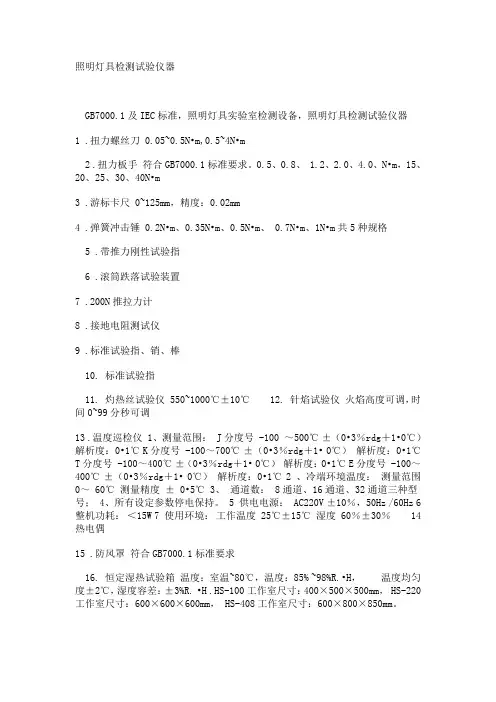

照明灯具检测试验仪器GB7000.1及IEC标准，照明灯具实验室检测设备，照明灯具检测试验仪器1 .扭力螺丝刀0.05~0.5N•m,0.5~4N•m2 .扭力板手符合GB7000.1标准要求。

0.5、0.8、 1.2、2.0、4.0、N•m，15、20、25、30、40N•m3 .游标卡尺 0~125mm，精度：0.02mm4 .弹簧冲击锤0.2N•m、0.35N•m、0.5N•m、0.7N•m、1N•m共5种规格5 .带推力刚性试验指6 .滚筒跌落试验装置7 .200N推拉力计8 .接地电阻测试仪9 .标准试验指、销、棒10. 标准试验指11. 灼热丝试验仪550~1000℃±10℃ 12. 针焰试验仪火焰高度可调，时间0~99分秒可调13 .温度巡检仪 1、测量范围： J分度号 -100 ～500℃ ±（0•3％rdg＋1•0℃）解析度：0•1℃ K分度号 -100～700℃ ±（0•3％rdg＋1• 0℃）解析度：0•1℃ T分度号 -100～400℃ ±（0•3％rdg＋1• 0℃）解析度：0•1℃ E分度号 -100～400℃ ±（0•3％rdg＋1• 0℃）解析度：0•1℃ 2 、冷端环境温度：测量范围0～60℃ 测量精度± 0•5℃ 3、通道数： 8通道、16通道、32通道三种型号； 4、所有设定参数停电保持。

5 供电电源：AC220V ±10％，50Hz /60Hz 6 整机功耗：＜15W 7 使用环境：工作温度25℃±15℃ 湿度 60％±30％ 14 热电偶15 .防风罩符合GB7000.1标准要求16. 恒定湿热试验箱温度：室温~80℃，温度：85% ~98%R.•H，温度均匀度±2℃，湿度容差：±3%R. •H .HS-100工作室尺寸：400×500×500mm， HS-220工作室尺寸：600×600×600mm， HS-408工作室尺寸：600×800×850mm。

LED专用测试仪器LED测试仪主要有LED电性能测试仪、LED光通量测试仪、LED光强仪（也称LED光强分布测试仪）、LED光谱分布系统（LED 光谱分析仪），LED光色电测试仪，LED老化仪，大功率LED测试仪。

LED测试仪主要用于测量LED的正反向电性能、光通量、光强、角度、波长、色温、色坐标、显色性（也称显色指数）、光衰等参数。

高性能的LED标准校准源主要用于校准LED光度、色度和辐射度仪器，是LED发光特性准确测量的基础。

LED101 LED标准校准源，采用半导体精密制冷技术，直接测量并控制LED PN 结温度，并精密恒流驱动，因此具有极高的输出稳定性及复现性。

测试精度和测试速度的完美结合。

HAAS-2000采用世界最先进的平场衍射光栅和日本HAMAMATSU科学级CCD可同时实现毫秒级的测试速度和实验室级的测试精度。

配合LED300E可编程LED测试电源可实现脉冲式LED光色参数测量。

PMS-80是远方公司十多年单色仪光谱仪研究制造经验与现代技术相结合的产物，该新型光谱仪在保持与传统单色仪光谱仪相同精度的同时,测量速度大大提高。

采用远方专利Sync-Skan快速采扫同步技术，380-800nm间的光谱只需数秒即可完成，远远快于传统机械扫描单单色仪光谱仪几分种测量时间。

PMS-50属单单色仪光谱仪，系统成熟、可靠，灵敏度及精度高，采用分光积分结合于一体的专利，既解决了全光谱法存在的动态范围小、线性差的缺点，又解决了纯积分法存在的异谱误差相对较大的缺点。

STC4000是一个紧凑型多通道CCD光谱仪,测量速度快，性价比高，适用于测试速度要求高的场合；快速测量LED的相对光谱功率分布、色品坐标、相关色温、显色指数、色容差、光谱半宽度、主波长、色纯度、光通量、光辐射功率、光效、正反向电性能等参数。

用于测量红外发光二极管LED的相对光谱功率分布、峰值波长、半宽度、辐射功率、电压电流参数。

该系统为国内众多LED科研机构、院校、高端客户的质检及工程分析提供有力的保证。

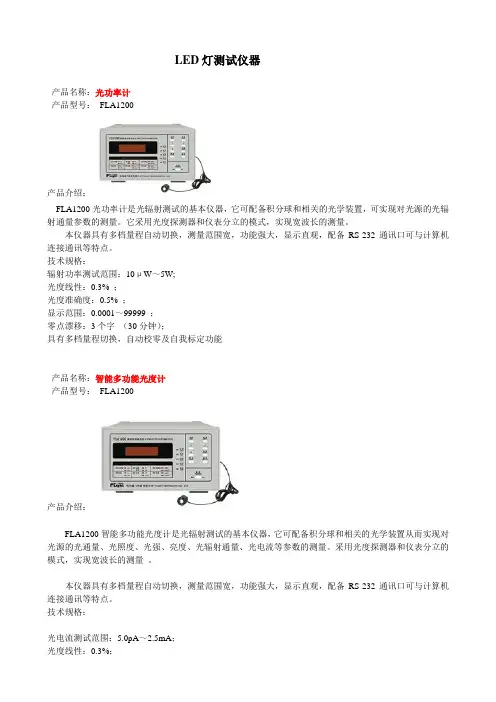

LED灯测试仪器产品名称：光功率计产品型号：FLA1200产品介绍：FLA1200光功率计是光辐射测试的基本仪器，它可配备积分球和相关的光学装置，可实现对光源的光辐射通量参数的测量。

它采用光度探测器和仪表分立的模式，实现宽波长的测量。

本仪器具有多档量程自动切换，测量范围宽，功能强大，显示直观，配备RS-232通讯口可与计算机连接通讯等特点。

技术规格：辐射功率测试范围：10μW～5W;光度线性：0.3% ；光度准确度：0.5% ；显示范围：0.0001～99999 ；零点漂移：3个字（30分钟）；具有多档量程切换，自动校零及自我标定功能产品名称：智能多功能光度计产品型号：FLA1200产品介绍：FLA1200智能多功能光度计是光辐射测试的基本仪器，它可配备积分球和相关的光学装置从而实现对光源的光通量、光照度、光强、亮度、光辐射通量、光电流等参数的测量。

采用光度探测器和仪表分立的模式，实现宽波长的测量。

本仪器具有多档量程自动切换，测量范围宽，功能强大，显示直观，配备RS-232通讯口可与计算机连接通讯等特点。

技术规格：光度准确度：0.5%；显示范围：0.0001～99999.；零点漂移：3个字（30分钟）；具有多档量程切换，自动校零及自标定功能；光度探头：V（λ）修正水平：标准级，≤3%余弦修正水平:标准级, ≤3%紫外响应: ≤0.5%测试参数(经标准源定标后)及范围：光通量：0.1lm-9.9999×104 klm(需配合适当的积分球)辐射通量：0.1μW-9.9999×104 W(需配合适当的积分球)辐照度：0.1μW/cm2-9.9999×104μW/m2光照度：0.1μlx-9.9999×104lx光强：0.1mcd-9.9999×104cd光亮度：0.1cd/cm2-9.9999×104cd/m2光度准确度：一级产品名称：LED积分球主要用途：LED测量3W单颗LED，小功率光源等测试产品介绍：内部直径：0.2～0.5米接口：SMA905，Φ30 入射孔，Φ30 光度探测口；涂层反射波长范围：250-2500nm；用于LED的反射率测试，透射率测试，颜色测试，荧光特性测试；可根据客户要求设计、订制不同规格的积分球。

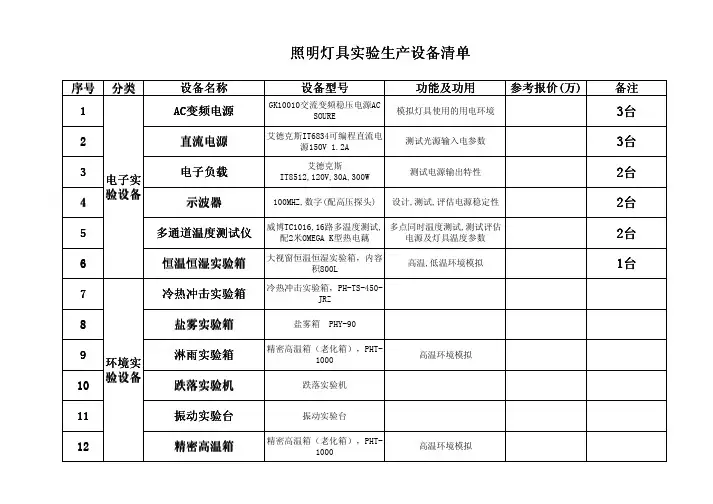

序号分类45设计,测试,评估电源稳定性2台多通道温度测试仪威博TC1016,16路多温度测试,配2米OMEGA K型热电藕多点同时温度测试,测试评估电源及灯具温度参数2台9淋雨实验箱精密高温箱（老化箱），PHT-1000高温环境模拟环境实验设备7冷热冲击实验箱冷热冲击实验箱，PH-TS-450-JRZ811跌落实验机振动实验台2台1台高温,低温环境模拟3台大视窗恒温恒湿实验箱，内容积800L 精密高温箱（老化箱），PHT-1000精密高温箱跌落实验机振动实验台盐雾实验箱盐雾箱 PHY-9036电子实验设备121210电子负载艾德克斯IT8512,120V,30A,300W 恒温恒湿实验箱AC AC变频电源变频电源GK10010交流变频稳压电源ACSOURE 直流电源艾德克斯IT6834可编程直流电源150V 1.2A 示波器100MHZ,数字(配高压探头)3台测试光源输入电参数测试电源输出特性模拟灯具使用的用电环境 照明灯具实验生产设备清单设备名称设备型号功能及功用参考报价参考报价((万)备注高温环境模拟18老化流水线LED多用途混合老化线光参数测试机14光学实验13积分球 1.5米（或2米）直径16生产设备贴片机及配套设备贴片机及配套设备((贴片车间片车间))17装配流水线贴片机+回流焊+锡膏印刷机+锡膏搅拌机2台光参数测试机，暗室，配光测试，光强分布测试设备及工具费用预计简单电参数测量1520可调温焊台（风枪烙铁二合一风枪烙铁二合一））照度计2119万用表FLUKE 15B(17B)4台灯具光电参数测试灯具光电参数测试2台工具类数显卡尺。

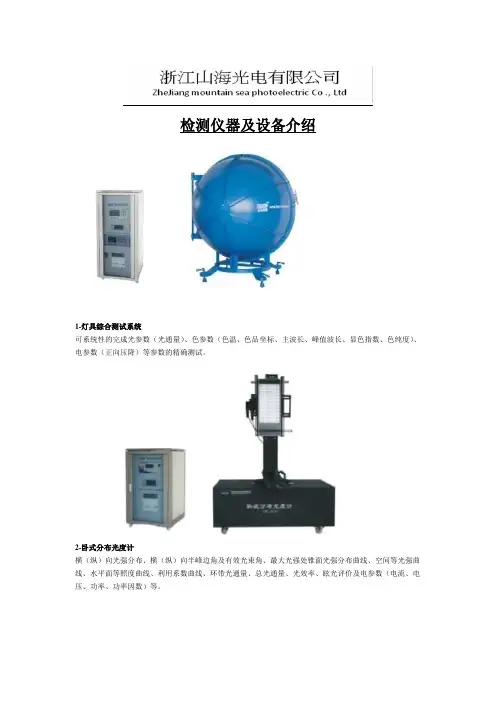

检测仪器及设备介绍1-灯具综合测试系统可系统性的完成光参数（光通量）、色参数（色温、色品坐标、主波长、峰值波长、显色指数、色纯度）、电参数（正向压降）等参数的精确测试。

2-卧式分布光度计横（纵）向光强分布、横（纵）向半峰边角及有效光束角、最大光强处锥面光强分布曲线、空间等光强曲线、水平面等照度曲线、利用系数曲线、环带光通量、总光通量、光效率、眩光评价及电参数（电流、电压、功率、功率因数）等。

3-LED老化光衰测试系统系统通过多路光强数据采集记录仪，设置老化时间及采样间隔（最大定时为9999小时59分59秒，单组最大采集频率为3600次/小时），实现无人值守，自动完成测试；单颗LED经过一天24小时点亮连数点亮42天，也就是1000小时老化测试后，测其光衰是否正常，严格保证产品质量。

4-室外灯具高低温恒定湿热试验箱－40℃~100℃/湿度范围：30%-98%R.H试验适用于可能在温暖潮湿的环境中使用的产品，湿度试验、恒定湿热、交变湿热。

热带地区全年、中纬度地区一年有长短不等的季节就是这种温暖潮湿的环境。

试验的目的是检验产品对温暖潮湿的环境的适应能力。

5-室内外产品高低温交变程控试验箱－40℃~100℃冷热气候——高低温交变测试冷热交变试验的目的是针对零件遭受到瞬间环境温度的变化时所能承受的耐力试验，进行热冲击试验的目的是检验环境温度骤然变化对产品性能的影响。

以两个不同温度的交换置放方式进行模拟。

山海把任何可能因高低温而产生的产品异常因素消除在严格的选料和研发阶段，并严格按照美军规标准对产品进行高低温破坏性实验，以确保产品的高品质。

6-振动试验机运动风震——抗震测试LED灯具的安装环境有很多时候有一些有大型货车经过的路边甚至是运输过程，这些流动性的振动都是难以避免的；在开阔的户外，尤其是我国东南沿海一带的台风来袭，也都会对屏体造成晃动。

这些振动完全可能造成元器件无法正常工作，不断出现故障。

山海灯具是经过振动测试的，在振动频率5Hz-55Hz-5Hz，振幅为0.19mm的条件下，,5MIN扫描一次,三维立体方向,每个方向扫描二次.试验结束后,对LED灯具进行功能及光学测试均可达标。

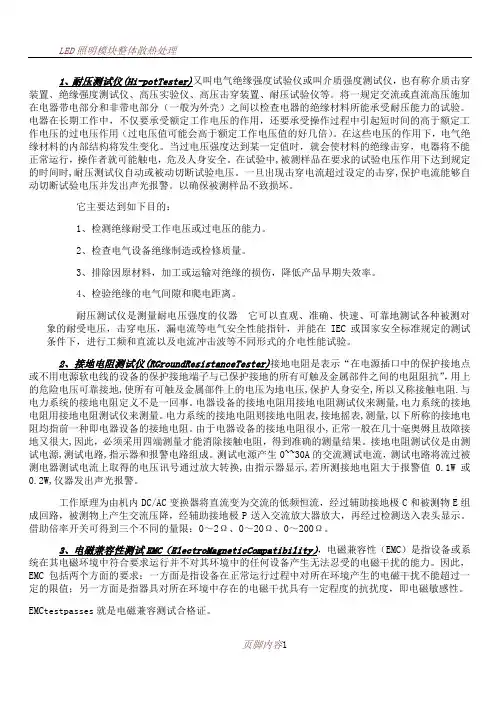

1、耐压测试仪(Hi-potTester)又叫电气绝缘强度试验仪或叫介质强度测试仪，也有称介质击穿装置、绝缘强度测试仪、高压实验仪、高压击穿装置、耐压试验仪等。

将一规定交流或直流高压施加在电器带电部分和非带电部分（一般为外壳）之间以检查电器的绝缘材料所能承受耐压能力的试验。

电器在长期工作中，不仅要承受额定工作电压的作用，还要承受操作过程中引起短时间的高于额定工作电压的过电压作用（过电压值可能会高于额定工作电压值的好几倍）。

在这些电压的作用下，电气绝缘材料的内部结构将发生变化。

当过电压强度达到某一定值时，就会使材料的绝缘击穿，电器将不能正常运行，操作者就可能触电，危及人身安全。

在试验中,被测样品在要求的试验电压作用下达到规定的时间时,耐压测试仪自动或被动切断试验电压。

一旦出现击穿电流超过设定的击穿,保护电流能够自动切断试验电压并发出声光报警。

以确保被测样品不致损坏。

它主要达到如下目的：1、检测绝缘耐受工作电压或过电压的能力。

2、检查电气设备绝缘制造或检修质量。

3、排除因原材料，加工或运输对绝缘的损伤，降低产品早期失效率。

4、检验绝缘的电气间隙和爬电距离。

耐压测试仪是测量耐电压强度的仪器它可以直观、准确、快速、可靠地测试各种被测对象的耐受电压，击穿电压，漏电流等电气安全性能指针，并能在IEC或国家安全标准规定的测试条件下，进行工频和直流以及电流冲击波等不同形式的介电性能试验。

2、接地电阻测试仪(RGroundResistanceTester)接地电阻是表示“在电源插口中的保护接地点或不用电源软电线的设备的保护接地端子与已保护接地的所有可触及金属部件之间的电阻阻抗”，用上的危险电压可靠接地,使所有可触及金属部件上的电压为地电压,保护人身安全,所以又称接触电阻.与电力系统的接地电阻定义不是一回事。

电器设备的接地电阻用接地电阻测试仪来测量,电力系统的接地电阻用接地电阻测试仪来测量。

电力系统的接地电阻则接地电阻表,接地摇表,测量,以下所称的接地电阻均指前一种即电器设备的接地电阻。

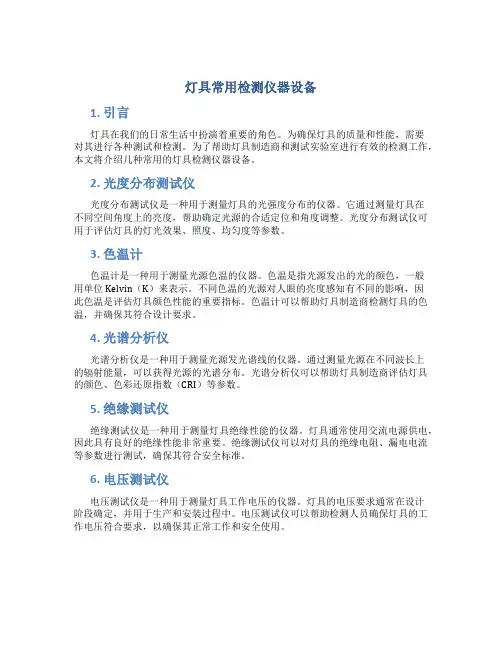

灯具常用检测仪器设备1. 引言灯具在我们的日常生活中扮演着重要的角色。

为确保灯具的质量和性能，需要对其进行各种测试和检测。

为了帮助灯具制造商和测试实验室进行有效的检测工作，本文将介绍几种常用的灯具检测仪器设备。

2. 光度分布测试仪光度分布测试仪是一种用于测量灯具的光强度分布的仪器。

它通过测量灯具在不同空间角度上的亮度，帮助确定光源的合适定位和角度调整。

光度分布测试仪可用于评估灯具的灯光效果、照度、均匀度等参数。

3. 色温计色温计是一种用于测量光源色温的仪器。

色温是指光源发出的光的颜色，一般用单位Kelvin（K）来表示。

不同色温的光源对人眼的亮度感知有不同的影响，因此色温是评估灯具颜色性能的重要指标。

色温计可以帮助灯具制造商检测灯具的色温，并确保其符合设计要求。

4. 光谱分析仪光谱分析仪是一种用于测量光源发光谱线的仪器。

通过测量光源在不同波长上的辐射能量，可以获得光源的光谱分布。

光谱分析仪可以帮助灯具制造商评估灯具的颜色、色彩还原指数（CRI）等参数。

5. 绝缘测试仪绝缘测试仪是一种用于测量灯具绝缘性能的仪器。

灯具通常使用交流电源供电，因此具有良好的绝缘性能非常重要。

绝缘测试仪可以对灯具的绝缘电阻、漏电电流等参数进行测试，确保其符合安全标准。

6. 电压测试仪电压测试仪是一种用于测量灯具工作电压的仪器。

灯具的电压要求通常在设计阶段确定，并用于生产和安装过程中。

电压测试仪可以帮助检测人员确保灯具的工作电压符合要求，以确保其正常工作和安全使用。

7. 开关寿命测试仪开关寿命测试仪是一种用于测量灯具开关寿命的仪器。

灯具的开关寿命取决于开关的可靠性和耐久性。

开关寿命测试仪可以通过模拟不同的开关操作来测试灯具的开关寿命，并帮助灯具制造商评估开关的质量和性能。

8. 灯具安全性能测试设备灯具安全性能测试设备用于测试灯具的各种安全性能参数，包括防水性能、耐火性能、耐候性能等。

这些测试设备可以帮助灯具制造商确保产品在各种环境条件下具有足够的安全性能，以防止电击、火灾等事故发生。

LED照明灯具常用检测设备灯具常用检测仪器设备制作人：广东轻工职业技术学院 LED 陈泽波灯具产品检测实验室需要实施期间核查的仪器设备一般应包括：??绝缘电阻测试仪??耐压测试仪??接地电阻测量仪??泄漏电流仪仪器分类：电工仪表（如功率计、数字万用表等）；热工仪表（如温度计，热电偶等）；专用仪表仪器（如高压测试仪、接电电阻测试仪等）；量具（如测量显微镜、弹簧冲击锤，标准试验指、推垃力计等）；环境试验设备（如淋水试验装置、恒温恒湿试验箱等）；能效试验设备（如光色电综合分析系统等）；电源（变频、调压、稳压电源）；EMC试验设备（如测量接收机、电波暗室等）；非标准仪器设备（如球压试验装置、耐久性测试台、试验链等）。

安全型式试验设备弹簧冲击锤 1.设备简介弹簧冲击锤一般用于灯具的机械强度测试。

弹簧冲击锤的工作原理如下图，装置主要由主体、撞击元件和弹性负载释放机构三部分组成。

弹簧冲击锤通常有两种，一种是冲击能量可调的，另一种是不可调的。

在灯具产品的检测时用到的弹簧冲击锤的适用范围通常为0.2J~0.7J，例外的情况是对于地面嵌入式灯具来说，需要使用到5.0J的弹簧冲击锤进行试验，该种灯具建议使用不可调节的弹簧冲击锤，而其他灯具可使用可调式（0.2J~1.0J）的弹簧冲击锤。

2.技术要求冲击锤主体由撞击元件、释放机构和安装在主体上的零件组成。

整个装置的质量为1250g（允许误差在10g 内）。

撞击元件由锤头、锤杆和操作手柄组成。

该活动部分的质量为250g(允许误差1g)。

锤头有一半径为10mm的尼龙半球面。

锤头固定在锤杆上。

锤头质量约为60g。

当释放键处于将要释放撞击元件时，锤头弹簧应能生产约5N 的力，通过调整释放机构弹簧，使其有足够压力保持释放键处在呲合位置，释放撞击元件所需的压力不应超过10N。

锤杆、锤头的结构及锤弹簧的调节方法应能使锤弹簧的锤头项端离撞击平面约1mm时释放掉所有贮存的能量，撞击元件在撞击前最后1mm行程中，除了摩擦以外，应是一个只有动能面无储存能的自由运动体。

道路照明测量常用仪器测量路面照度、亮度常用仪器是照度计和亮度计。

下面就分别介绍这两种仪器。

一、照度计1、基本结构照度计是用于照度测量的专用仪器。

其工作原理是基于光电池产生的光电流和落入光电池上的光通量成正比。

它包括接收器（由光电池、颜色修正片，余弦校正器所组成）和记录仪表两个部分。

（1）光电池，是根据光电效应原理制成的可以把入射光能转换成电能的元件。

常用的光电池基本构造如图8-1所示。

当光照射到光电池表面上时，入射光透过金属薄膜到达半导体层和金属薄膜的分界面（阻挡层）目，并在界面在产生光电效应，从而在界面上下之间表达形成一电位差。

这时如果接上外电路就会形成光电流。

光电流的大小取决于入射光的强弱和回路中的电阻。

在实际应用中，我们总是选择合理的外接电路，使得在较大范围内光电流和入射在光电流上的光通量（照度）保持线性关系。

（2）光谱灵敏度修正。

光电池和其它光电接收元件一样，其光谱灵敏度有很大差别，如图8-2所示。

该图曲线a 是一种典型的硒光电池的光谱灵敏度曲线，曲线b是人眼的光谱光视效率（Vλ ）曲线。

因此，为了能够直接测得照度的准确值，必须对光电池的光谱灵敏度进行修正，使其对V λ曲线的偏离达到可以忽略的程度。

这种修正对测量具有线光谱的气体放电灯来说，尤为重要。

进行光谱灵敏度修正常用的方法是在光电池前面加上颜色色玻璃滤光器。

对固定场合如实验室的照度测量来说还可以在光电池前加颜色溶液滤光器。

由于各个光电池的光谱灵敏度不完全相同，所以当要求作精确测量时，应对每个光电池分别找出合适的滤光器。

（3）余弦修正。

光电池的一个重要特性是它所产生的光电流对光线入射角度的依赖性，即它的角响应特性。

在路面上进行照度测量时，会发现往往是远、近不同的灯具发出光以不同的角度入射在路面上。

路面上各点的实际照度符合照度的余弦法则（200页有一个公式，其中α为光线入射角度），这就要求电池的输出也应满足余弦法则，才能使照度计测得的照度值恰好是该点的实际照度。

LED路灯试验标准及使用的设备豪恩公司整理推荐（）1范围本标准规定了道路、街路、隧道照明和其他室外公共场所照明用LED路灯的技术要求、试验方法、检验规则、标志方式、包装、运输和储存条件。

本标准适用于LED路灯。

LED路灯是指以LED作为发光器件的道路照明灯具，与高压钠灯、金卤灯为光源的传统路灯相比,具有节能、环保、长寿命等优点。

2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

GB7000.1-2001灯具一般安全要求与试验GB7000.5-2005道路与街路照明灯具的安全要求CJJ45-2006城市道路照明设计标准EN13201-2：2003路灯-第2部分：性能要求EN13021-3：2003路灯-第3部分：性能的计算EN13201-4：2003路灯-第3部分：测量照明性能的方法IEC61347-2-13：2006灯的控制装置第2-13部分：LED模组用交流或直流供电的电子控制装置的特殊要求。

IEC62031普通照明用LED模组的安全要求IEC62384：2006LED模组用交流或直流供电的电子控制装置的性能要求GB7247.1-2001激光产品的安全第1部分：设备分类、要求和用户指南GB/T2423.1-2001电工电子产品环境试验第2部分:试验方法试验A:低温GB/T2423.2-2001电工电子产品环境试验第2部分:试验方法试验B:高温GB/T2423.3-1993电工电子产品基本环境试验规程试验Ca:恒定湿热试验方法GB/T2423.8-1995电工电子产品环境试验第2部分:试验方法试验Ed:自由跌落GB/T2423.10-1995电工电子产品环境试验第2部分:试验方法试验Fc和导则:振动(正弦)GB/T2829-2002周期检验计数抽样程序及表(适用于对过程稳定性的检验)GB4208-1993外壳防护等级(IP代码)GB5080.7-86设备可靠性试验恒定失效率假设下的失效率与平均无故障时间的验证试验方案GB17743-1999电气照明和类似设备的无线电骚扰特性的限值和测量方法GB17625.1-2003电磁兼容限值谐波电流发射限值(设备每相输入电流≤16A)3术语和定义本标准采用下列术语和定义：3.1LED在注入电流时能发光的包含P-N结的固态器件3.2LED模组由一个或多个包含诸如光学的、电气的、机械的和（或）电子的更多元器件的LED组合起来的能提供光源的设备3.3LED路灯使用LED模组发光提供光源并配有控制电路及装配附件的用于道路和街路照明用的灯具3.4路面平均照度按照CIE有关规定在路面上预先设定的点上测得的或计算得到的各点照度的平均值3.5路面照度分布由实际测得的一系列等照度线所构成的路面实际照度的分布图4产品型号、系列及结构尺寸4.1产品型号4.2产品系列4.2.1根据产品安装特性分为:仰角固定式和仰角可调式。
