1. 误上电保护

误上电保护:发电机盘车时，未加励磁，断路器误合，造成发电机异步起动。（2）发电机起停过程中，已加励磁，但频率低于一定值，断路器误合。3）发电机起停过程中，已加励磁，但频率大于一定值，断路器误合或非同期。300MW及以上发电机组，一般都要装设误上电保护，以防止发电机起停机时的误操作。当发电机盘车或转子静止时发生误合闸操作，定子的电流（正序电流）在气隙产生的旋转磁场会在转子本体中感应工频或接近工频的电流，会引起转子过热而损失。发电机盘车或转子静止时突然并入电网，定子电流（正序）在气隙产生旋转磁场会在转子本体中感应工频或者接近工频的电流，其影响与发电机并网运行时定子负序电流相似，会造成转子过热损伤，特别是机组容量越大，相对承受过热的能力越弱。

误上电保护原理是将误上电分成两个阶段。以开机为例，第一阶段：从开机到合磁场开关。在这期间，由于无励磁，发电机不可能进行并网操作，因此要求发电机断路器合闸和定子有电流，则必然为误上电，瞬时跳闸；第二阶段：从合磁场开关到并网。在这期间，用阻抗元件来区分并网和误上电，误上电一般可做到0.5s内跳闸，并且误上电情况越严重，跳闸也越快。

误上电保护在发电机并网后自动退出运行，解列后自动投入运行。

保护引入发电机三相电流和主变高压侧或者发电机侧两相电流和两相电压

2. 启停机保护: 发电机启动或停机过程中，配置反应相间故障的保护和定子接地故障的保护。由于发电机启动或停机过程中，定子电压频率很低，因此保护采用了不受频率影响的算法，保证了启停机过程中对发电机的保护。 以上的启停机保护的投入可经低频元件闭锁，也可经断路器位置辅助接点闭锁，具有发电机无励磁状态下定子绝缘降低检测功能，测量原理与频率无关

3. 程序逆功率：指主气门关闭后，逆功率才会起作用，前提有一个主气门关闭的条件（关闭的接点串入逆功率动作的回路）。这种多数用在正常停机或汽机先跳的时候。时间较短，我们定为3秒钟。

4. 逆功率：没有前提条件，只要发生逆功率了，延时到了就跳闸。时间设定就是根据汽轮机允许逆功率的时间设定的。我们这里设定为20

5. 同步发电机无励磁失步运行和在定子短路故障或非同期并列等异常运行时，转子回路都会感应出较高的交流电势。由于发电机的额定电压随着其额定容量的增大而不断提高，以及可控硅整流励磁的利用，使得同步发电机转子回路过电压问题更加显得突出，低滑差元件动作，继续保护要求降低出力的信号

6.发电机转子回路过电压保护

当出现无励磁失步运行、定子短路或非同期并网等异常情况时，转子绕组会感应出较高交流电势。ZnO压敏电阻以其通流能力大而优于其它保护器件

7.发电机低频运转的保护

发电机并网后，转速与系统频率有如下关系：n=60pf 。当系统频率下降时，汽轮发电机转速也相应下降，当转速下降到某一值时，气轮机尾部叶片将会产生谐振，而引起机组振动，严重时可损坏尾部叶片。另外，系统频率低将引起厂用电频率低，直接影响厂用电动机的正常运行。因此特设置发电机低频保护。

（大型的汽轮发电机组在起动时须使用齿盘（盘车turning gear）协助，在约3r/min的极低转速下暖机数小时。单轴机组（tem unit）是在机组接近同步转速已准备并联时才将励磁加入。但复轴式机组（cross-compound）就必须要在机组脱离齿盘前将励磁加入。此励磁值应受限于额定的电压/频率（volts/hertz）程度，以避免单元制主变压器及厂用变压器过励磁。有关电流互感器及继电器在如此低频情况下的性能，是须要检查的。很明显的电流互感器的性能是会有极大的影响，幸好，其二次侧所接的负载阻抗值 （burden），也会随低频而下降，将可弥补电流互感器的特性偏差。至于继电器，除装于复轴式机组上的失磁继电器KLF-1或KLF必须要将其跳脱回路在暖机期间可以闭锁外，其他各类型继电器在低频运转时即不过热，也不会误动作但仍可照常使用。当系统发生严重故障也可能会引起频率的下降，在此情况下发电机多数会过载及励磁增加）

发电机保护压板：（01屏）（注：红色为未投）

1.非电量1启动跳闸 （断水） 2.非电量2启动跳闸 （热工保护） 3.非电量3启动跳闸（励磁变温度） 4.投差动保护 5.置检修状态

6.关主汽门 7.启动失灵1 8.启动失灵2 9.跳灭磁开关 1 10. 跳灭磁开关 2

11.跳发电机出口 1 12. 跳发电机出口 2

13.非电量跳发电机1 14. 非电量跳发电机2

发电机保护压板：（02屏）

1．.投发电机失磁 2.投定子负序过负荷 3. 投定子对称过负荷 4. 投转子一点接地

5.投定子三次谐波接地 6.投定子零序电压接地 7. 投发电机匝间

8.投发电机逆功率9.投发电机复合过流 10.投发电机启停机保护 11.投发电机误上电保护 12.投发电机频率保护 13.投过励磁保护 14.投发电机过电压保护 15.投发电机失步保护

16.BFP 17.外部跳闸1 18. 外部跳闸2 19.外部跳闸3 20.外部跳闸4

21.投励磁过负荷 22.励磁变速断，过流保护 23.发电机程跳逆功率

24.跳灭磁开关 25.关主汽门 26. 启动发电机断路器失灵1 27. 启动发电机断路器失灵2

28.减励磁 29.减出力 30.跳发电机开关1 31. 跳发电机开关2

合集下载

水轮发电机保护

水轮发电机保护

水轮发电机保护

随着能源需求的增长，水力发电作为一种清洁能源逐渐受到重视。而水轮发电机作为水力发电的核心设备，它的正常运转对于发电厂的运行稳定性和发电效率至关重要。然而，由于各种原因，水轮发电机在运行过程中也面临着各种潜在的风险。因此，采取一系列有效的水轮发电机保护措施，确保其安全运行和延长使用寿命，具有重要意义。

一、振动保护

水轮发电机在运行中可能会产生振动，过大的振动会导致设备的损坏以及可能造成人身伤害。因此，实施振动保护措施非常重要。一种常见的方法是安装振动传感器，通过监测水轮发电机的振动情况来判断是否存在异常，若超过设定的阈值，则自动进行报警或停机保护。同时，也可以在设计阶段合理选择和安装轴承、保证设备的动平衡性能，减少振动产生的可能。

二、过热保护

水轮发电机在长时间高负荷运行后，可能会因为电流过大而导致发热。过热不仅会降低设备的效率，还可能造成设备损坏，甚至引发火灾等安全事故。因此，必须采取措施进行过热保护。在水轮发电机内部设置温度传感器，实时监测设备的温度变化。一旦温度超过设定的安全范围，系统会自动切断电源或者减少负荷，以保护设备的安全运行。

三、漏水保护 水轮发电机在运行时，接触水的部分容易受到有害物质的腐蚀，产生泄漏。漏水不仅导致能源的浪费，还会损坏发电机内部元件，因此必须采取措施进行漏水保护。一种常见的方法是安装漏水传感器，在水轮发电机周围布置多个传感器，及时感知到漏水的位置和程度，并通过报警系统或者自动关闭水源的方式进行保护。

四、过电流保护

水轮发电机在运行过程中可能会面临电流过大的情况，这可能是由于设备故障或其他原因导致。过电流会对设备的电气元件造成损坏，甚至可能引发火灾等严重后果。因此，必须采取过电流保护措施。常见的做法是安装电流传感器，监测设备的电流变化。当电流超过额定值时，自动切断电源或者进行负载调整，以防止发电机受到过大的电流损害。

五、外部故障保护

水轮发电机在运行过程中，可能会因为外部原因导致故障，如灌水堵塞、水位突然下降等。这些外部故障可能会对设备运行造成严重影响。因此，在设备周围设置水位监测器、流量计等传感器，通过实时监测外部环境的变化来判断是否存在故障，并及时报警或采取安全措施进行保护。

发电机主保护及后备保护有哪些？

发电机主保护及后备保护有哪些？

1 发电机主保护及后备保护有哪些？

不同的类型发电机有不同的爱护的。比如 30MW发电机爱护有：差动，时限电流速断，复合电压过电流，失磁，过电压等要跳闸。温度过高，过负荷，单相接地等报警。

1、发电机主爱护：发变组差动（大差）、发电机差动（小差）、发电机横差。

（1）纵联差动爱护..

（2）匝间短路爱护.

a、定子绕组单相接地爱护.

b、转子绕组接地爱护.

c、发电机失磁爱护.

2、发电机后备爱护：失灵启动（跳上一级开关的爱护）。

意思是：当发电机爱护动作后，结果发电机爱护拒动或开关拒动，无法跳闸停机。那么去启动发电机相邻元件爱护，跳开相邻元件的开关。比方：发电机带一条线路，发电机不跳，就延时去跳线路的开关。

a、外部短路引起的定子绕组过电流爱护.

b、定子绕组过负荷爱护.

c、转子绕组.

d、转子表层过负荷爱护.

e、定子绕组过电压爱护.

f、逆功率爱护. 2 g、失步爱护.

h、过激磁爱护.

i、低频率爱护.

3、发电机，1831年9月23日由法拉第创造，是将机械能转变成电能的电机。通常由汽轮机、水轮机或内燃机驱动。电能是现代社会最主要的能源之一。发电机在工农业生产、国防、科技及日常生活中有广泛的用途。发电机分为直流发电机和沟通发电机两大类。后者又可分为同步发电机和异步发电机两种。现代发电站中最常用的是同步发电机。

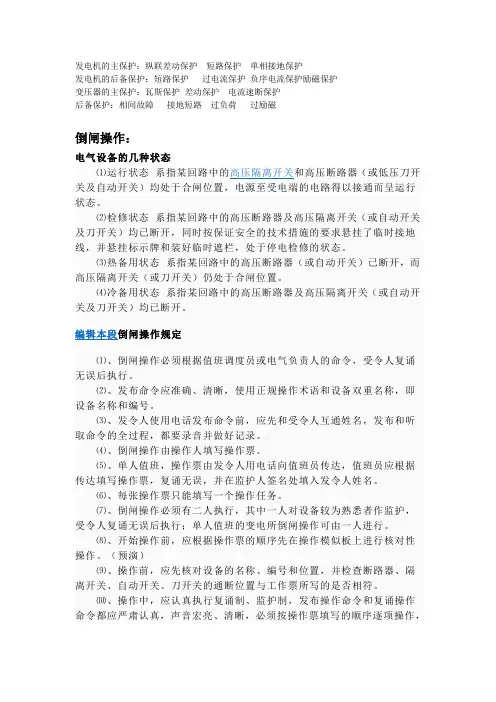

发电机的主保护

发电机的主保护

发电机的主保护：纵联差动保护 短路保护 单相接地保护

发电机的后备保护：短路保护 过电流保护 负序电流保护励磁保护

变压器的主保护：瓦斯保护 差动保护 电流速断保护

后备保护：相间故障 接地短路 过负荷 过励磁

倒闸操作：

电气设备的几种状态

⑴运行状态 系指某回路中的高压隔离开关和高压断路器（或低压刀开关及自动开关）均处于合闸位置，电源至受电端的电路得以接通而呈运行状态。

⑵检修状态 系指某回路中的高压断路器及高压隔离开关（或自动开关及刀开关）均已断开，同时按保证安全的技术措施的要求悬挂了临时接地线，并悬挂标示牌和装好临时遮栏，处于停电检修的状态。

⑶热备用状态 系指某回路中的高压断路器（或自动开关）已断开，而高压隔离开关（或刀开关）仍处于合闸位置。

⑷冷备用状态 系指某回路中的高压断路器及高压隔离开关（或自动开关及刀开关）均已断开。

编辑本段倒闸操作规定

⑴、倒闸操作必须根据值班调度员或电气负责人的命令，受令人复诵无误后执行。

⑵、发布命令应准确、清晰，使用正规操作术语和设备双重名称，即设备名称和编号。

⑶、发令人使用电话发布命令前，应先和受令人互通姓名，发布和听取命令的全过程，都要录音并做好记录。

⑷、倒闸操作由操作人填写操作票。

⑸、单人值班，操作票由发令人用电话向值班员传达，值班员应根据传达填写操作票，复诵无误，并在监护人签名处填入发令人姓名。

⑹、每张操作票只能填写一个操作任务。

⑺、倒闸操作必须有二人执行，其中一人对设备较为熟悉者作监护，受令人复诵无误后执行；单人值班的变电所倒闸操作可由一人进行。

⑻、开始操作前，应根据操作票的顺序先在操作模似板上进行核对性操作。（预演）

⑼、操作前，应先核对设备的名称、编号和位置，并检查断路器、隔离开关、自动开关、刀开关的通断位置与工作票所写的是否相符。

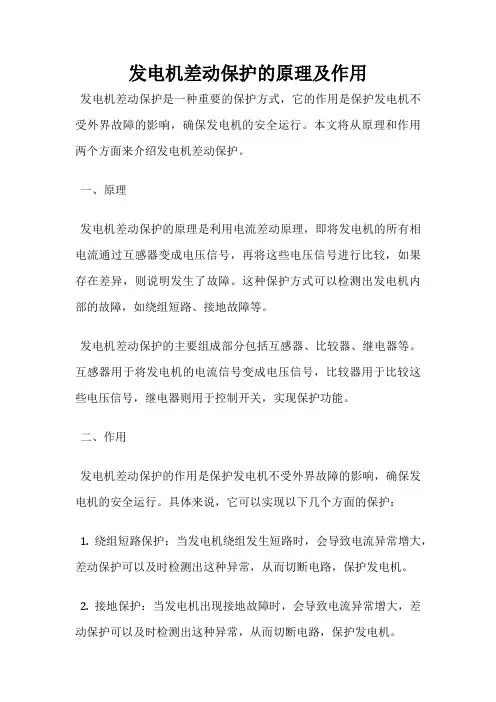

发电机差动保护的原理及作用
