叶片的结构模型制作方法

英文回答：

To create a structural model of a blade, there are

several methods that can be used. One common approach is to

use computer-aided design (CAD) software to design and

simulate the blade's structure. This involves creating a 3D

model of the blade and then analyzing its performance using

finite element analysis (FEA) tools.

In CAD software, I can start by sketching the basic

shape of the blade and then extruding it to create a solid

3D model. I can then add details such as the leading and

trailing edges, airfoil shape, and any additional features

like twist or taper. Once the model is complete, I can

apply materials and boundary conditions to simulate the

blade's behavior under different loads and operating

conditions.

FEA tools allow me to analyze the structural integrity of the blade by simulating the stresses and deformations it

experiences during operation. By applying different loads

and constraints, I can evaluate the blade's performance and

make any necessary design modifications to ensure its

strength and durability.

Another method to create a structural model of a blade

is through physical prototyping. This involves using

materials such as wood, plastic, or metal to construct a

physical replica of the blade. This can be done using

traditional manufacturing techniques like cutting, shaping,

and joining or by using additive manufacturing methods like

3D printing.

Once the physical model is created, I can test its

performance by subjecting it to various loads and

conditions. This can include wind tunnel testing to

evaluate its aerodynamic properties or applying mechanical

forces to assess its structural integrity. Based on the

test results, I can make adjustments to the design and

iterate the prototyping process until the desired

performance is achieved.

中文回答：

制作叶片的结构模型有几种方法可以选择。其中一种常见的方法是使用计算机辅助设计（CAD）软件来设计和模拟叶片的结构。这涉及创建一个三维模型，并使用有限元分析（FEA）工具来分析其性能。

在CAD软件中，我可以先草绘叶片的基本形状，然后通过挤压来创建一个实体的三维模型。然后，我可以添加细节，如前缘和后缘、翼型形状以及任何额外的特征，如扭转或锥度。完成模型后，我可以应用材料和边界条件，模拟叶片在不同负载和工作条件下的行为。

有了FEA工具，我可以通过模拟叶片在运行过程中所受到的应力和变形来分析其结构完整性。通过应用不同的负载和约束，我可以评估叶片的性能，并进行必要的设计修改，以确保其强度和耐久性。

另一种制作叶片结构模型的方法是通过物理样机制作。这涉及使用木材、塑料或金属等材料构建叶片的物理复制品。可以使用传统的制造技术，如切割、成形和连接，也可以使用增材制造方法，如3D打印。

制作物理模型后，我可以通过将其置于各种负载和条件下进行测试来评估其性能。这可以包括风洞测试以评估其空气动力学特性，或施加机械力以评估其结构完整性。根据测试结果，我可以对设计进行调整，并进行迭代的样机制作过程，直到达到所需的性能。

风扇叶片三维模型的绘制思路。

要绘制风扇叶片的三维模型，可以按照以下步骤进行：

1. 确定风扇叶片的基本形状：风扇叶片通常呈弯曲的形状，可以先在计算机辅助设计（CAD）软件中绘制一个二维的叶片轮廓。可以使用线段、曲线或Bezier曲线等进行绘制。

2. 创建一个新的3D项目：在CAD软件中打开一个新的3D项目，选择适当的坐标系。

3. 将叶片轮廓提升到第三个维度：在CAD软件中，将二维的叶片轮廓从平面提升到垂直方向，使其成为一个立体的曲面。

4. 添加细节和纹理：根据实际需求，可以在叶片上添加细节，如切割、孔洞、扇叶纹理等。可以使用CAD软件提供的工具进行操作。

5. 调整叶片的厚度和曲率：根据实际风扇叶片的设计，调整叶片的厚度和曲率。

6. 创建风扇轴和支撑结构：在风扇叶片的中心创建一个轴，用于连接整个风扇。同时，根据实际需要，可以添加支撑结构以增强稳定性和强度。

7. 渲染和预览：使用CAD软件提供的渲染功能，将模型进行渲染，以获得逼真的效果。可以调整光照、材质和背景等参数。可以预览和检查模型是否符合预期。

8. 导出模型：完成风扇叶片的绘制后，将其导出为常见的3D文件格式，如.STL、.OBJ等，以便在其他软件中使用或进行进一步的处理和制造。

以上是风扇叶片三维模型的绘制思路，具体操作过程可以根据所使用的CAD软件进行调整和优化。

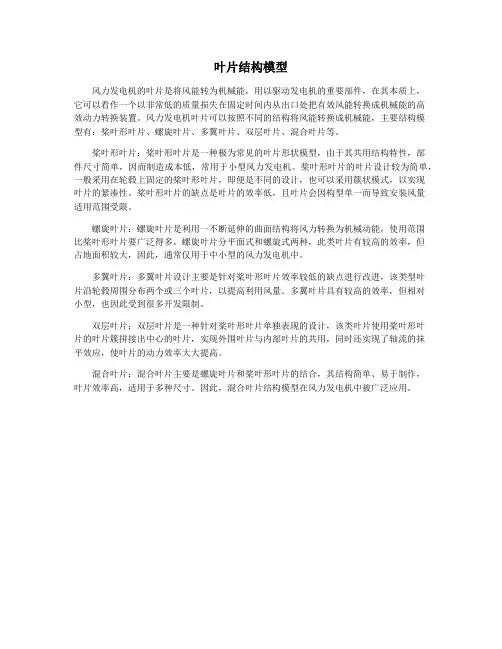

叶片结构模型

风力发电机的叶片是将风能转为机械能，用以驱动发电机的重要部件，在其本质上，它可以看作一个以非常低的质量损失在固定时间内从出口处把有效风能转换成机械能的高效动力转换装置。风力发电机叶片可以按照不同的结构将风能转换成机械能，主要结构模型有：桨叶形叶片、螺旋叶片、多翼叶片、双层叶片、混合叶片等。

桨叶形叶片：桨叶形叶片是一种极为常见的叶片形状模型，由于其共用结构特性，部件尺寸简单，因而制造成本低，常用于小型风力发电机。桨叶形叶片的叶片设计较为简单，一般采用在轮毂上固定的桨叶形叶片，即便是不同的设计，也可以采用簇状模式，以实现叶片的紧凑性。桨叶形叶片的缺点是叶片的效率低，且叶片会因构型单一而导致安装风量适用范围受限。

螺旋叶片：螺旋叶片是利用一不断延伸的曲面结构将风力转换为机械动能，使用范围比桨叶形叶片要广泛得多。螺旋叶片分平面式和螺旋式两种，此类叶片有较高的效率，但占地面积较大，因此，通常仅用于中小型的风力发电机中。

多翼叶片：多翼叶片设计主要是针对桨叶形叶片效率较低的缺点进行改进，该类型叶片沿轮毂周围分布两个或三个叶片，以提高利用风量。多翼叶片具有较高的效率，但相对小型，也因此受到很多开发限制。

双层叶片：双层叶片是一种针对桨叶形叶片单独表现的设计，该类叶片使用桨叶形叶片的叶片簇拼接出中心的叶片，实现外围叶片与内部叶片的共用，同时还实现了轴流的抹平效应，使叶片的动力效率大大提高。

混合叶片：混合叶片主要是螺旋叶片和桨叶形叶片的结合，其结构简单、易于制作，叶片效率高，适用于多种尺寸。因此，混合叶片结构模型在风力发电机中被广泛应用。

叶片结构模型制作方法粘土

- 1 - 叶片结构模型制作方法粘土

植物叶片是自然界中最美丽的事物之一，其形态和结构各异，令人惊叹。为了研究叶片的形态和结构，科学家们经常制作叶片结构模型。在这篇文章中，我们将介绍一种简单易行的叶片结构模型制作方法——使用粘土。

1. 准备材料

制作叶片结构模型的材料非常简单，只需要准备以下物品：

- 粘土：我们建议使用空气干燥粘土，这种粘土可以在室温下自然干燥，不需要烘干。

- 叶片：选择一片形态规整、结构明显的叶片，最好是新鲜的，这样可以更清晰地展现叶片的结构。

- 刀具：可以使用切割刀、美术刀等，用于切割和雕刻粘土。

- 模具：如果需要制作一些特殊形状的叶片结构，可以准备一些模具，例如模制刀、印章等。

- 支架：用于支撑叶片和模型，在制作过程中需要使用。

2. 制作基础模型

首先，我们需要制作一个基础模型，用于承载叶片结构。将粘土搓成球状，然后用手掌压扁，制成一个厚度大约为1厘米的圆形或方形块。在块的中心处用刀具切出一个小孔，用于插入叶片。

3. 插入叶片

将叶片放在基础模型上，将叶片的茎插入小孔中。注意，叶片应该与基础模型的表面平行，这样才能更好地展示叶片的结构。 - 2 - 4. 切割粘土

使用刀具在基础模型上切割粘土，以描绘叶片的结构。可以根据叶片的结构特点，将粘土切割成不同形状和大小的块。为了更好地展示叶片的结构，可以将粘土切割成薄片，然后叠加在一起。

5. 雕刻粘土

使用刀具或其他工具，在粘土上雕刻出叶片的细节。可以雕刻叶子的纹理、毛发、花蕾等。要注意的是，雕刻过程中要小心，以免损坏叶片或模型。

6. 制作模具

如果需要制作一些特殊形状的叶片结构，可以使用模具。将粘土压平，然后用模具印出所需形状。再将模具上的粘土取下，放在基础模型上，即可完成模型制作。
