叶片构造

风电基础知识培训风机叶片结构

风电作为一种清洁能源，近年来迅猛发展。而风机叶片作为风力发电的核心组成部分之一，其结构设计和材料选择直接关系到风机的性能和寿命。本文将介绍风机叶片的结构和相关知识。

一、风机叶片的概述

风机叶片是将风能转化为机械能的重要部件，其主要作用是捕捉风能，并将风能转化为旋转能量，驱动发电机发电。叶片的设计和制造直接影响了风机的效率和稳定性。

二、风机叶片的构造

1. 叶片型号

风机叶片通常采用空气动力学原理设计，常见的叶片型号有直线型、扭曲型、三维型等。在选择叶片型号时，需要考虑风机所处的环境、风力特点以及预期的发电效率。

2. 叶片材料

常见的叶片材料有玻璃钢和碳纤维复合材料。玻璃钢叶片具有成本低、易加工等优点，但其强度和刚度相对较低；碳纤维复合材料叶片具有优良的机械性能，但成本较高。选择合适的叶片材料需要综合考虑经济性和可靠性。

3. 叶片结构 叶片一般由根部、腹板、翼尖和翼面等部分组成。根部是叶片与风机轴连接的部位，需要具备足够的强度和刚度。腹板是叶片最宽的部分，承担风压的主要作用。翼尖则是叶片的末端部位，其形状和角度对风机的性能有直接影响。叶片的翼面则通过空气动力学原理，利用不同的曲率和厚度分布实现对风能的捕捉和转化。

三、风机叶片的设计原则

1. 力学强度

风机叶片需要经受来自风力的巨大压力和外力的作用，因此在叶片设计过程中，需要考虑强度和刚度，以确保叶片能够承受外界的力量而不发生破坏。

2. 空气动力性能

叶片的空气动力性能直接关系到风机发电效率。在叶片设计过程中，需要采用合理的空气动力学曲线，以最大程度地捕捉和利用风能。

3. 质量和成本

在选择叶片材料和结构设计时，需要兼顾质量和成本的平衡。选择合适的材料和合理的结构设计，既可以确保叶片的强度和刚度，又可以降低生产成本。

四、风机叶片的制造工艺

1. 叶片模具制造 叶片模具是制造风机叶片的关键步骤之一。叶片模具需要经过精确的设计和制造，以确保叶片的尺寸和形状符合设计要求。

内燃机与配件

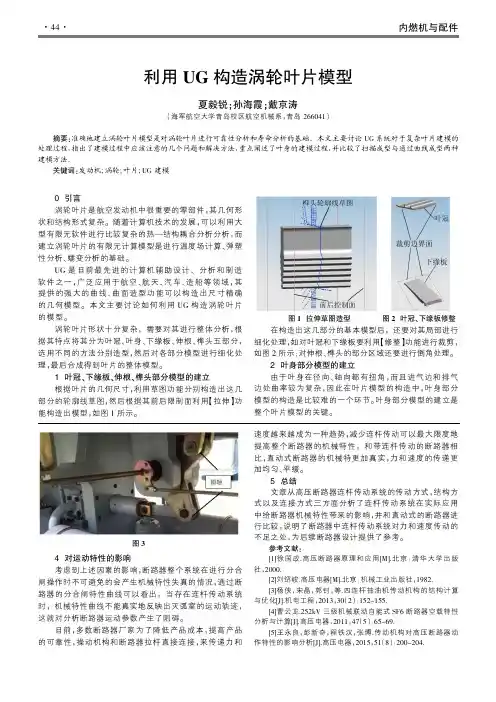

0引言涡轮叶片是航空发动机中很重要的零部件，其几何形状和结构形式复杂。随着计算机技术的发展，可以利用大型有限元软件进行比较复杂的热—结构耦合分析分析，而建立涡轮叶片的有限元计算模型是进行温度场计算、弹塑性分析、蠕变分析的基础。UG是目前最先进的计算机辅助设计、分析和制造软件之一，广泛应用于航空、航天、汽车、造船等领域，其提供的强大的曲线、曲面造型功能可以构造出尺寸精确的几何模型。本文主要讨论如何利用UG构造涡轮叶片的模型。涡轮叶片形状十分复杂，需要对其进行整体分析，根据其特点将其分为叶冠、叶身、下缘板、伸根、榫头五部分，选用不同的方法分别造型，然后对各部分模型进行细化处理，最后合成得到叶片的整体模型。1叶冠尧下缘板尧伸根尧榫头部分模型的建立根据叶片的几何尺寸，利用草图功能分别构造出这几部分的轮廓线草图，然后根据其前后限制面利用【拉伸】功能构造出模型，如图1所示。图1拉伸草图造型图2叶冠尧

下缘板修整在构造出这几部分的基本模型后，还要对其局部进行细化处理，如对叶冠和下缘板要利用【修整】功能进行裁剪，如图2所示；对伸根、榫头的部分区域还要进行倒角处理。2叶身部分模型的建立由于叶身在径向、轴向都有扭角，而且进气边和排气边处曲率较为复杂，因此在叶片模型的构造中，叶身部分模型的构造是比较难的一个环节。叶身部分模型的建立是整个叶片模型的关键。

图

34对运动特性的影响考虑到上述因素的影响，断路器整个系统在进行分合闸操作时不可避免的会产生机械特性失真的情况，通过断路器的分合闸特性曲线可以看出，当存在连杆传动系统时，机械特性曲线不能真实地反映出灭弧室的运动轨迹，这就对分析断路器运动参数产生了阻碍。目前，多数断路器厂家为了降低产品成本，提高产品的可靠性，操动机构和断路器拉杆直接连接，来传递力和速度越来越成为一种趋势，减少连杆传动可以最大限度地提高整个断路器的机械特性，和带连杆传动的断路器相比，直动式断路器的机械特更加真实，力和速度的传递更加均匀、平缓。5总结文章从高压断路器连杆传动系统的传动方式，结构方式以及连接方式三方面分析了连杆传动系统在实际应用中给断路器机械特性带来的影响，并和直动式的断路器进行比较，说明了断路器中连杆传动系统对力和速度传动的不足之处，为后续断路器设计提供了参考。参考文献院[1]徐国政.高压断路器原理和应用[M].北京：清华大学出版社，2000.[2]刘绍峻.高压电器[M].北京：机械工业出版社，1982.[3]杨侠，宋晶，郭钊，等.四连杆抽油机传动机构的结构计算与优化[J].机电工程，2013，30（2）：152-155.[4]曹云龙.252kV三级机械联动自能式SF6断路器空载特性分析与计算[J].高压电器，2011，47（5）：65-69.[5]王永良，彭新奇，程铁汉，张博.传动机构对高压断路器动作特性的影响分析[J].高压电器，2015，51（8）：200-204.利用UG构造涡轮叶片模型夏毅锐曰孙海霞曰戴京涛（海军航空大学青岛校区航空机械系，青岛266041）摘要院准确地建立涡轮叶片模型是对涡轮叶片进行可靠性分析和寿命分析的基础。本文主要讨论UG系统对于复杂叶片建模的处理过程，指出了建模过程中应该注意的几个问题和解决方法，重点阐述了叶身的建模过程，并比较了扫描成型与通过曲线成型两种建模方法。关键词院发动机；涡轮；叶片；UG建模·44·InternalCombustionEngine&Parts2.1叶身型面的建立对于形状复杂的零部件来说，其造型一般要经过点寅线寅面寅体的过程。通常情况下，叶身在不同半径处横截面的形状可以分为四部分：叶盆线、叶背线、进气边圆弧、排气边圆弧，如图3所示。

精品文档

精品文档

发动机叶片

发动机与飞机

1. 发动机种类

1） 涡轮喷气发动机（WP） WP5、WP6、WP7、……WP13

2） 涡轮螺桨发动机（WJ） WJ5、WJ6、WJ7

3） 涡轮风扇发动机（WS） WS9、WS10、WS11

4） 涡轮轴发动机（WZ） WZ5、WZ6、WZ8、WZ9

5） 活塞发动机（HS） HS5、HS6、HS9

2. 发动机的结构与组成

燃气涡轮发动机主要由 压气机、燃烧室和涡轮三大部件以及

燃油系统、滑油系统、空气系统、电器系统、进排气边系统及轴

承传力系统等组成。（发动机的整体构造如下图1）三大部件中除 燃烧外的压气机与涡轮都是由转子和静子构成，静子由内、外机 匣和导向（整流）叶片构成；转子由叶片盘、轴及轴承构成， 其

中叶片数量最多（见表1〜5）

发动机的整体结构 精品文档

精品文档

3. 发动机工作原理及热处理过程 精品文档

精品文档

工作原理：发动机将大量的燃料燃烧产生的热能，势能给涡

轮导向器斜切口膨胀产生大量的动能，其一部分转换成机械功驱

动压气机和附件，剩余能由尾喷管膨胀加速产生推力。

热力过程：用P-U或T-S图来表示发动机的热力过程:

图1•发动机等压加热理想循环

4. 飞机与发动机

发动机是飞机的动力，也是飞机的心脏，不同用途的飞机配备 不同种类的发动机。如：

1) 军民用运输机、轰炸机、客机、装用 WJ、WS、WP类发 动机。

2) 强击机、歼击机、教练机、侦察机、装用 WP、WS、HS

类发动机。

3) 军民用直升机装用 WZ类发动机。

二、叶片

在燃气涡轮发动机中叶片无论是压气机叶片还是涡轮叶片，

它们的数量最多，而发动机就是依靠这众多的 叶片完成对气体的 压缩和膨胀以及以最高的效率产生强大的动力来推动飞机前进的 工作。叶片是一种精品文档

精品文档

特殊的零件，它的数量多，形状复杂，要求高， 加工难度大，而且是故障多发的零件，一直以来各发动机厂的生 产的关键，因此对其投入的人力、物力、财力都是比较大的，而 且国内外发动机厂家正以最大的努力来提高叶片的性能，生产能 力及质量满足需要。
