浅析汽车防雷

汽车加油站防雷设计技术评价分析

引言

目前，随着现代化交通工具的不断增多，汽车的数量呈现出上升趋势，加油站的数量也随之增加，而且其自动化水平也越来越高。但是电脑控制、可燃气体检测报警等系統极易遭受雷电的袭击，轻则会导致系统瘫痪，从而对公众服务造成影响，重则会带来惨重的经济损失。另外，一旦有雷电侵入加油站的罩棚区就有可能会发生火灾、爆炸等，进而导致重大的人员伤亡。因此，做好加油站的雷电防护工作非常重要。

1加油站的防雷安全要求

加油站通常由加油区、站房及油罐区三部分组成，还包括密封卸油点及加油机等重要设备。确保加油站的防雷安全不仅能够保证其安全、可靠运行，还能减少不必要的人员伤亡及经济损失。①加油站的面积不宜过大，各种设备接地可以使用一个接地装置，既安全又经济。但是要求接地电阻最小为4Ω。当接地装置被单独设置时，各个接地装置之间的距离要多于3m，否则无法将其分开。②对于钢油罐而言，要求其作良好的接地处理，以有效降低雷击电位、跨步电位及反击电位。为了使其接地的可靠性得到提高，要求其接地点要多于两处。③由于液化石油气储罐、埋地油罐等都采取埋地处理，土层能够对其起到良好的屏蔽与保护作用，当储罐顶部的土层遭受雷击时，雷电流将会被土层疏散导走，进而达到保护的目的，因此就不必再安装避雷针进行防雷。对于其高出地面的附件而言，极易遭受感应雷或直击雷的入侵，因此必须做好其电气连接，并与油罐接地使用一个接地装置，为雷电泄入大地提供一个较好的通路，从而避免发生雷击事故。④对于加油站的罩棚而言，要求使用避雷带进行防雷保护，既经济又可靠。⑤对于加油站的计算机系统、通讯等信息系统而言，要求使用导线或铠装电缆穿钢管进行配线，以保护电缆。为了达到电磁封锁的目的，在配线的过程中要求保护钢管两端及电缆外皮两端都要作接地处理，以减少雷电波的入侵，从而避免或减少雷电事故的发生。⑥为了避免雷电电磁脉冲经过时产生的过电压对信息系统中的电子器件造成损坏，要求在加油站信息系统的首末两端安装过电压保护器。

车辆防雷接地设计方案

引言

车辆防雷接地设计方案是汽车电气防护的重要组成部分，而雷击损坏汽车电子设备是导致车辆出现故障的主要原因之一，因此科学的车辆防雷接地需求被广泛关注。本文将详细探讨车辆防雷接地设计方案。

接地的意义与作用

接地是一个电气工程中常见的术语。在车辆电气系统中，接地的意义和作用主要包括以下两点：

• 确保人身安全。当车辆发生电气故障时，通过接地装置将故障电流传导到大地，避免电流流经人体，从而保证人身安全。

• 防止电器设备受到雷击。接地系统可以将车辆上的荷电粒子尽可能地排放到地面上，使车辆避免被雷击损坏。

不同类型接地方案的分析

接地方案在不同车型和电气系统中可能存在差异。下面分别介绍两种车辆防雷接地设计方案：

方案一：车架接地方案

车架接地是一种常见的接地方案。该方案将电动机和轮胎与车架相连，然后将车架与外部大地相连。这种接地方案的优点是建设方便，不需要额外的接地针，且对于车辆的防雷功效很好。

方案二：金属表面涂覆

金属表面涂覆是一种相对较新的接地方案。该方案使用具有良好导电性能的泡沫材料来包裹车辆，然后将可防止走电的材料覆盖在表面。这样可以形成一个类似多层复合材料的结构，从而达到良好的防雷效果。

接地系统的维护

尽管车辆接地系统是一项极其重要的安全措施，但过多的一些车主忽略了它的维护，导致车辆电气故障的发生。以下是关于接地系统维护的一些注意点：

• 定期检查接地系统部件的连杆，接地装置和电容器。

• 定期更换接地装置，这些装置在使用中不断消耗，应该定期更换。 • 定期评估接地装置的电流容量。

• 避免安装接地装置时过紧和过松。

灵活的车辆防雷接地设计方案

在实践中，接地设计方案应根据车辆所处环境的不同，选择不同的方案。例如，在高温和高湿度的区域，可以选用针状的接地装置，而在沙漠地区则可以选用接地板方案。此外，接地装置应根据使用情况来选择合适的电阻值，切不可单纯选择低电阻值以提高接地效果。

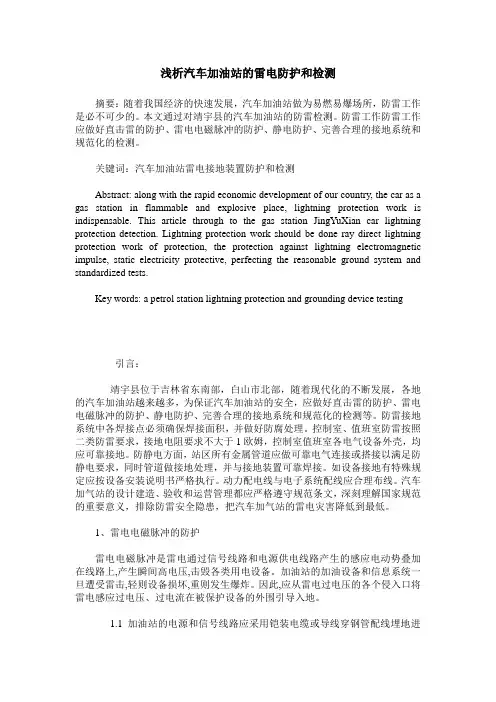

浅析汽车加油站的雷电防护和检测

摘要：随着我国经济的快速发展，汽车加油站做为易燃易爆场所，防雷工作是必不可少的。本文通过对靖宇县的汽车加油站的防雷检测。防雷工作防雷工作应做好直击雷的防护、雷电电磁脉冲的防护、静电防护、完善合理的接地系统和规范化的检测。

关键词：汽车加油站雷电接地装置防护和检测

Abstract: along with the rapid economic development of our country, the car as a

gas station in flammable and explosive place, lightning protection work is

indispensable. This article through to the gas station JingYuXian car lightning

protection detection. Lightning protection work should be done ray direct lightning

protection work of protection, the protection against lightning electromagnetic

impulse, static electricity protective, perfecting the reasonable ground system and

standardized tests.

Key words: a petrol station lightning protection and grounding device testing

引言：

靖宇县位于吉林省东南部，白山市北部，随着现代化的不断发展，各地的汽车加油站越来越多，为保证汽车加油站的安全，应做好直击雷的防护、雷电电磁脉冲的防护、静电防护、完善合理的接地系统和规范化的检测等。防雷接地系统中各焊接点必须确保焊接面积，并做好防腐处理。控制室、值班室防雷按照二类防雷要求，接地电阻要求不大于1欧姆，控制室值班室各电气设备外壳，均应可靠接地。防静电方面，站区所有金属管道应做可靠电气连接或搭接以满足防静电要求，同时管道做接地处理，并与接地装置可靠焊接。如设备接地有特殊规定应按设备安装说明书严格执行。动力配电线与电子系统配线应合理布线。汽车加气站的设计建造、验收和运营管理都应严格遵守规范条文，深刻理解国家规范的重要意义，排除防雷安全隐患，把汽车加气站的雷电灾害降低到最低。

汽车加油站防雷防静电技术探析

摘要：汽车加油站作为雷电和静电高风险地区，其防雷、防静电系统中存在的防雷安全隐患对人民的生命和财产造成威胁的可能性越来越大。本文首先分析了汽车加油站雷电及静电的危害，然后详细阐述了汽车加油站的防雷和防静电技术措施。

关键词：汽车加油站；防雷；防静电；屏蔽；等电位

一、汽车加油站雷电及静电的危害

雷电的电磁感应和静电感应作用在油罐、各种输油管道、加油机、电力线路、信息系统所产生的感应电流和感应电动势会直接作用在油罐、加油机或输油管道上，也可作用在电源线路和信息线路上，雷电高电位将沿其线路传至设备，造成设备损坏。如果防雷做得不好，会出现火花引起爆炸。

加油站的静电主要是在输送过程中产生的，如果管道上聚集有大量的静电荷就会发生静电火花，产生静电事故;还有汽油罐车卸油时也易产生静电，如果管道连接或接地电阻值不合格，亦会引起静电事故。所以危害极大，防护必须做到安全可靠。

二、汽车加油站的防雷技术

（一）直击雷的防范措施

对于加油站内的罩棚或者储油罐，需要设置防直击雷的架空避雷线或独立避雷针，并根据规范要求增设防直击雷装置。同时，还要确保建筑物、风帽等突出物体位于接闪器的有效保护范围内。另外，还可以在建筑物上直接安装网格规格为10m×10m或者12m×8m的避雷带，同时将避雷带敷设在容易遭受雷击的罩棚的角、脊、檐等部位。敷设时，应将引下线沿着建筑物四周均匀或者对称布置，确保引下线之间的距离小于18m，保证引下线不少于2根。

（二）雷电感应和雷电波入侵的防范措施

加油站的防感应雷接地、电气接地、防雷接地以及防静电接地比较适合共用接地装置。在装卸油罐的过程中，会使油罐内的油品产生静电作用，在浮盘上会有一定量的静电集聚，很容易因静电火花而引起火灾事故，因此，应等电位连接浮盘与罐体。在装卸油罐的过程中，应使用专门的接地导线、夹子和接地端子连接装卸设备和油罐。在卸油场地应增设防静电装置。同时，还要对液化石油气灌、地上油罐以及漏出地面的工艺管道进行等电位连接，增加卸车场地的防雷接地装置。为了确保加油站防雷安全，防雷减灾技术人员需要对加油站的各个防雷装置进行测试，对于不符合规范的装置，要及时整改。
