幕墙隐蔽工程质量验收记录

干挂石材幕墙 隐蔽工程检查验收记录

编号:001

工程名称 笕桥镇草庄社区多层农转居公寓幕墙工程 分部(子分部)工程名和 建筑装饰装修 项目经理 张加强

施工单位 长业建设集团有限公司 验收部位 14＃楼 施工图号 14–E001、14–P001、14–P002、D001–D009

施工执行标准

名称及编号 《金属与石材幕墙工程技术规范》JGJ133-2001J113-2001 分项工程名称/检验批编号 石材幕墙/030703001 联系单号或日期

分包单位 杭州鸿顺建筑装饰工程有限公司 项目经理 葛红霞 技术负责人 徐中富

检 查 项 目 检 查 情 况 说明或简图：

主要材料：后置埋件为250*180*8，主龙骨，为8#镀锌槽钢，埋件与主龙骨用100*63*8的镀锌角码，次龙骨为5#镀锌角钢，5mm不锈钢挂件,M12不锈钢螺栓,外挂石材为25mm花岗石。化学螺栓的抗拉拨试验符合要求。石材幕墙所用材料的品种、规格、性能和等级均符合要求，金属框架立柱与主体结构预埋件的连接、主柱与横梁的连接，连接件与石材面板的连接均符合设计要求，安装牢固。要求隐蔽并进入下一道工序施工。 连接件、绝缘片、紧固件的规格、数量 符合要求

连接件应安装牢固 符合要求

连接件的可调节构造 符合要求

焊接长度、饱满度 符合要求

预埋件、连接件表面防腐层应完整、不破损 符合要求

锚栓的类型、规格、数量 符合要求

锚栓埋设的牢固度 符合要求

检查验收意见

施工单位

项目专业质量检查员（签名）：

项目专业技术负责人（签名）：

年 月 日

专业监理工程师（签名）

（建设单位项目专业技术负责人）

年 月 日

干挂石材幕墙 隐蔽工程检查验收记录

编号:002

工程名称 笕桥镇草庄社区多层农转居公寓幕墙工程 分部(子分部)工程名和 建筑装饰装修 项目经理 张加强

施工单位 长业建设集团有限公司 验收部位 15＃楼 施工图号 15–E001、15–P001、15–P002、D001–D009

项目负责人验收部位项目负责人施工图名称及图号 年 月 日专业 承包 施工 单位 检查 评定 结果监理 (建设) 单位 验收 结论符合设计及规范要求、合格。 项目专业质量员(签名): 专业监理工程师(签名): 项目负责人(签名): 年 月 日(建设单位项目专业技术负责人签名): 专业工长(施工员)(签名)施工班组长(签名) 总监理工程师(签名): 7. 防火构造/ 8. 三性试验情况/ 5. 变形缝及墙面转角处构造节点/ 6. 防雷装置/ 3. 预埋件(或后置埋件)预埋件数量、规格、位置、防腐处理符合设计要求 4. 构件连接节点连接点处，符合设计要求及规范规定 1. 材料使用申报及检验情况材料出厂合格证、检验报告齐全、有效 2. 检验批的划分及检查情况检验批划分符合规范GB50210要求专业承包施工单位 检 查 项 目施工单位自检记录监理(建设)单位验收意见备 注 单位(子单位)工程名称 分部(子分部)工程名称建筑装饰装修工程（幕墙工程）总承包施工单位 幕墙隐蔽工程质量验收记录GB　50210－2001GD2301115

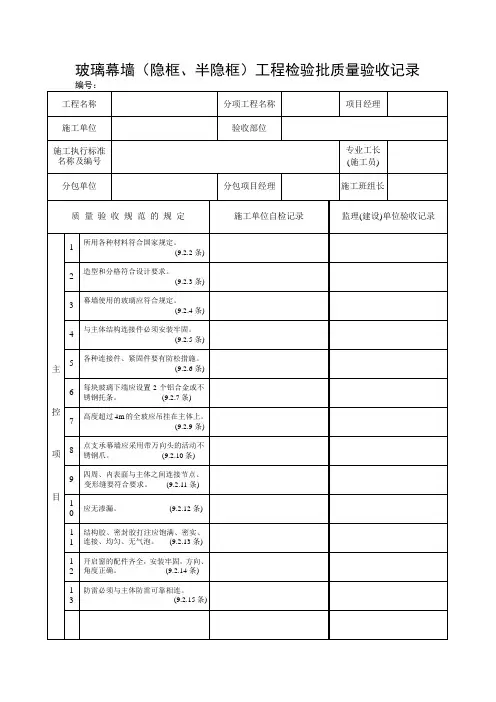

玻璃幕墙（隐框、半隐框）工程检验批质量验收记录

编号：

工程名称 分项工程名称 项目经理

施工单位 验收部位

施工执行标准

名称及编号 专业工长

(施工员)

分包单位 分包项目经理 施工班组长

质 量 验 收 规 范 的 规 定 施工单位自检记录 监理(建设)单位验收记录

主

控

项

目 1 所用各种材料符合国家规定。

(9.2.2条)

2 造型和分格符合设计要求。

(9.2.3条)

3 幕墙使用的玻璃应符合规定。

(9.2.4条)

4 与主体结构连接件必须安装牢固。

(9.2.5条)

5 各种连接件、紧固件要有防松措施。

(9.2.6条)

6 每块玻璃下端应设置2个铝合金或不锈钢托条。 (9.2.7条)

7 高度超过4m的全玻应吊挂在主体上。

(9.2.9条)

8 点支承幕墙应采用带万向头的活动不锈钢爪。 (9.2.10条)

9 四周、内表面与主体之间连接节点、变形缝要符合要求。 (9.2.11条)

10 应无渗漏。 (9.2.12条)

11 结构胶、密封胶打注应饱满、密实、连接、均匀、无气泡。 (9.2.13条)

12 开启窗的配件齐全，安装牢固，方向、角度正确。 (9.2.14条)

13 防雷必须与主体防雷可靠相连。

(9.2.15条)

一

般

项

目 1 表面应平整、洁净，色泽一致，不得有污染和镀膜损坏。(9.2.16条)

2 每平

方米

表面

质量 明显划伤和长度＞100mm轻微划伤不允许。

长度≤100mm，轻微划伤≤8条。

擦伤总面积≤500mm2。

3 一个

分格

铝材

表面

质量 明显划伤和长度＞100mm，轻微划伤不允许。

长度≤100mm，轻微划伤≤2条。

隐蔽工程验收记录(石材幕墙)

一、验收标准及依据

本次隐蔽工程验收标准参考了《建筑工程质量验收规范》（GB 50203-2011）以及相关工程设计要求。本次验收的工程项目是石材幕墙的隐蔽工程，隐蔽工程主要包括隐蔽工程测量及构造计算、防水、保温、隔热、隐蔽工程验收等内容。

二、验收内容

本次验收的内容主要包括石材幕墙隐蔽工程的测量计算、隐蔽工程材料及构造、施工质量及验收等方面。

1.隐蔽工程测量及构造计算

在此次隐蔽工程验收中，我们关注了以下方面的测量计算和构造。

1.1 面层归位度

我们检查了石材幕墙的面层归位度。石材幕墙的面层归位度是指石材幕墙在安装完成后，表面的平整度。我们使用了平差测量仪和测量工具对其进行了测量，结果表明面层归位度符合设计要求。

1.2 石材接缝

我们检查了石材幕墙中的石材接缝。石材接缝是指石材与石材之间的准确度和密闭度。我们检查了石材的精度和密闭程度，并进行了相应的测试。根据测试结果，石材接缝符合设计要求。

1.3 安全防护设施

我们检查了在隐蔽工程期间的安全防护设施。安全防护设施是为了保证施工期间工人的安全而设置的。安全防护设施包括安全网、脚手架、安全康钩等等。我们检查了安全防护设施是否符合相关标准和要求。据我们检查，安全防护设施符合要求。

2.防水、保温、隔热

石材幕墙的隐蔽工程还涉及到防水、保温、隔热等方面。 2.1 防水工程验收

我们检查了石材幕墙的防水工程，并进行了相应测试。在检验过程中，我们检查了防水层的厚度、附着牢度、成品验收等方面，测试结果表明防水层符合设计标准。

2.2 保温工程验收

我们检查了石材幕墙的保温工程，并进行了相应测试。在检验过程中，我们检查了保温层的厚度、导热系数、燃烧性、成品验收等方面，测试结果表明保温层符合设计标准。

2.3 隔热工程验收

我们检查了石材幕墙的隔热工程，并进行了相应测试。在检验过程中，我们检查了隔热层的厚度、导热系数、燃烧性、成品验收等方面，测试结果表明隔热层符合设计标准。
