苯乙烯的储存温度

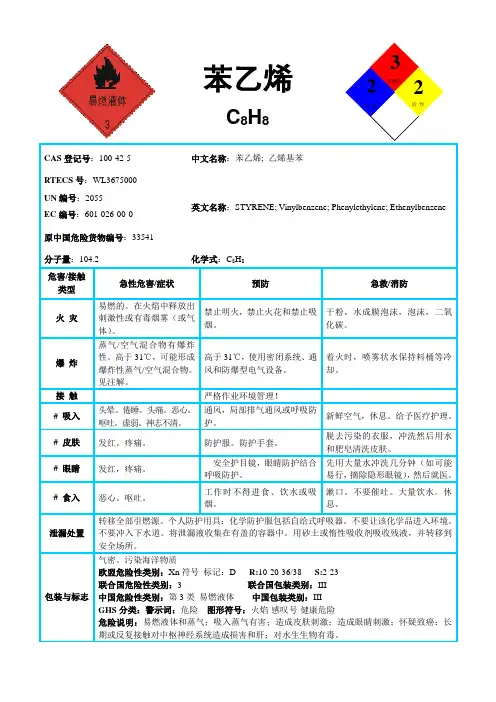

苯乙烯

C8H8

CAS登记号：100-42-5 中文名称：苯乙烯; 乙烯基苯

RTECS号：WL3675000

UN编号：2055

EC编号：601-026-00-0 英文名称：STYRENE; Vinylbenzene; Phenylethylene; Ethenylbenzene

原中国危险货物编号：33541

分子量：104.2 化学式：C8H8

危害/接触类型 急性危害/症状 预防 急救/消防

火 灾 易燃的。在火焰中释放出刺激性或有毒烟雾（或气体）。 禁止明火，禁止火花和禁止吸烟。 干粉，水成膜泡沫，泡沫，二氧化碳。

爆 炸 蒸气/空气混合物有爆炸性。高于31℃，可能形成爆炸性蒸气/空气混合物。见注解。 高于31℃，使用密闭系统、通风和防爆型电气设备。 着火时，喷雾状水保持料桶等冷却。

接 触 严格作业环境管理！

# 吸入 头晕。倦睡。头痛。恶心。呕吐。虚弱。神志不清。 通风，局部排气通风或呼吸防护。 新鲜空气，休息。给予医疗护理。

# 皮肤 发红。疼痛。 防护服。防护手套。 脱去污染的衣服，冲洗然后用水和肥皂清洗皮肤。

# 眼睛 发红，疼痛。 安全护目镜，眼睛防护结合呼吸防护。 先用大量水冲洗几分钟（如可能易行，摘除隐形眼镜），然后就医。

# 食入 恶心。呕吐。 工作时不得进食、饮水或吸烟。 漱口。不要催吐。大量饮水。休息。

泄漏处置 转移全部引燃源。个人防护用具：化学防护服包括自给式呼吸器。不要让该化学品进入环境。不要冲入下水道。将泄漏液收集在有盖的容器中。用砂土或惰性吸收剂吸收残液，并转移到安全场所。

包装与标志 气密。污染海洋物质

欧盟危险性类别：Xn符号 标记：D R:10-20-36/38 S:2-23

联合国危险性类别：3 联合国包装类别：III

中国危险性类别：第3类 易燃液体 中国包装类别：III

苯乙烯

苯乙烯结构‎式

苯乙烯是用‎苯取代乙烯‎的一个氢原‎子形成的有‎机化合物，乙烯基的电‎子与苯环共‎轭，不溶于

水，溶于乙醇、乙醚中，暴露于空气‎中逐渐发生‎聚合及氧化‎。工业上是合‎成树脂、离子交换

树‎脂及合成橡‎胶等的重要‎单体。

苯乙烯，芳烃的一种‎。存在于苏合‎香脂（一种天然香‎料）中。无色、有特殊香气‎的液体。

主要由乙苯‎制得，是聚合物的‎重要单体。苯乙烯自聚‎生成聚苯乙‎烯树脂，它还能与其‎他的

不饱和‎化合物共聚‎，生成合成橡‎胶和树脂等‎多种产物。苯乙烯还可‎以发生烯烃‎所特有的加‎成反应。在工业上，苯乙烯可由‎乙苯催化去‎氢制得。

苯乙烯分子‎球棍模型

芳烃的一种。分子式C8‎H8，结构简式C‎6H5CH‎=CH2 。存在于苏合‎香脂（一种天然

香‎料）中。无色、有特殊香气‎的油状液体‎。熔点－30.6℃，沸点145‎.2℃，相对密度

0‎.9060(20/4℃)，折光率1.5469，黏度0.762 cP at 68 °F。不溶于水(<1%)，能与乙

醇、乙醚等有机溶剂混溶。苯乙烯在室‎温下即能缓‎慢聚合，要加阻聚剂[对苯二酚或‎

叔丁基邻苯‎二酚(0．0002%～0．002%)作稳定剂，以延缓其聚‎合]才能贮存。苯乙烯

自聚‎生成聚苯乙烯树‎脂，它还能与其‎他的不饱和‎化合物共聚‎，生成合成橡胶和树脂等

多‎种产物。例如，丁苯橡胶是丁二烯和‎苯乙烯的的‎共聚物；ABS树脂‎是丙烯腈（A）、

丁二烯（B）和苯乙烯(S)的共聚物；离子交换树‎脂的原料是苯‎乙烯[1]和少量1，4-二(乙

烯基)苯的共聚物‎。苯乙烯还可‎以发生烯烃‎所特有的加‎成反应。

苯乙烯分子‎比例模型

在工业上，苯乙烯可由‎乙苯催化去氢制‎得。实验室可以‎用加热肉桂酸的办法得到‎。

化学品名称‎ 苯乙烯性质‎反应

化学品中文‎名称： 苯乙烯

化学品英文‎名称： pheny‎lethy‎lene ，Ethen‎ylben‎zene， Styro‎l， Vinyl‎ benze‎ne，

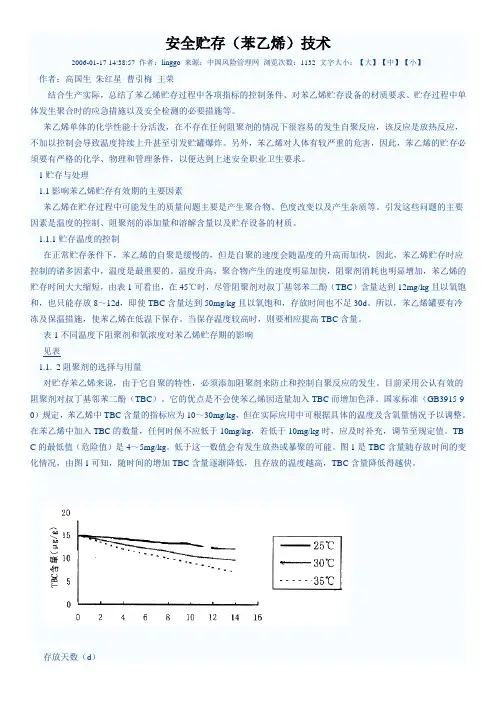

安全贮存（苯乙烯）技术

2006-01-17 14:38:57 作者：linggo 来源：中国风险管理网 浏览次数：1132 文字大小：【大】【中】【小】

作者：高国生 朱红星 曹引梅 王荣

结合生产实际，总结了苯乙烯贮存过程中各项指标的控制条件、对苯乙烯贮存设备的材质要求、贮存过程中单体发生聚合时的应急措施以及安全检测的必要措施等。

苯乙烯单体的化学性能十分活泼，在不存在任何阻聚剂的情况下很容易的发生自聚反应，该反应是放热反应，不加以控制会导致温度持续上升甚至引发贮罐爆炸。另外，苯乙烯对人体有较严重的危害，因此，苯乙烯的贮存必须要有严格的化学、物理和管理条件，以便达到上述安全职业卫生要求。

1贮存与处理

1.1影响苯乙烯贮存有效期的主要因素

苯乙烯在贮存过程中可能发生的质量问题主要是产生聚合物、色度改变以及产生杂质等。引发这些问题的主要因素是温度的控制、阻聚剂的添加量和溶解含量以及贮存设备的材质。

1.1.1贮存温度的控制

在正常贮存条件下，苯乙烯的自聚是缓慢的，但是自聚的速度会随温度的升高而加快，因此，苯乙烯贮存时应控制的诸多因素中，温度是最重要的。温度升高，聚合物产生的速度明显加快，阻聚剂消耗也明显增加，苯乙烯的贮存时间大大缩短，由表1可看出，在45℃时，尽管阻聚剂对叔丁基邻苯二酚（TBC）含量达到12mg/kg且以氧饱和，也只能存放8～12d，即使TBC含量达到50mg/kg且以氧饱和，存放时间也不足30d。所以，苯乙烯罐要有冷冻及保温措施，使苯乙烯在低温下保存。当保存温度较高时，则要相应提高TBC含量。

表1不同温度下阻聚剂和氧浓度对苯乙烯贮存期的影响

见表

1.1. 2阻聚剂的选择与用量

对贮存苯乙烯来说，由于它自聚的特性，必须添加阻聚剂来防止和控制自聚反应的发生。目前采用公认有效的阻聚剂对叔丁基邻苯二酚（TBC）。它的优点是不会使苯乙烯因适量加入TBC而增加色泽。国家标准（GB3915-90）规定，苯乙烯中TBC含量的指标应为10～30mg/kg，但在实际应用中可根据具体的温度及含氧量情况予以调整。在苯乙烯中加入TBC的数量，任何时候不应低于10mg/kg，若低于10mg/kg时，应及时补充，调节至规定值。TBC的最低值（危险值）是4～5mg/kg。低于这一数值会有发生放热或暴聚的可能。图1是TBC含量随存放时间的变化情况，由图1可知，随时间的增加TBC含量逐渐降低，且存放的温度越高，TBC含量降低得越快。

29.3.06. (JH) Final Draft最终版本Minimum control最低要求

Temperature indicator and high temperature alarm fitted on storage tank and setat 30 degrees C 储罐装温度计量仪,高温报警器(设定在30度)

Pure nitrogen blanketing is not acceptable 纯净的氮封是不可接受的Circulation capability循环能力Maximum storage temperature for Styrene Monomer is 25 degrees C 苯乙烯的最大储存温度为25摄氏度Proposed Minimum and Recommended Controls for Shell managed or contracmanufacturing sites). This documents should be used in conjunction with the relevant HSSE checklist 本清单适用于公司管理或租用的苯乙烯储罐( 不包括客户和生产现场的储罐).本清单应该和有关检查表一并使用.

Assuming minimum circulation capability - appropriate oxygen (minimum oxygenconcentration in vapour gap, 6-8 %) and inhibitor levels (min 10 ppm pTBC) mustbe maintained during storage 假定最小的循环能力-适当的氧气含量(气相中氧气含量最小为6-8 %) 和抑聚剂水平(最小 10 ppm Ptbc) 必须在储存期间有效保留NOTES : The Technical Expert and the HSSE Advisor must use their expert judadditional guidance - the assessors must consult with other Shell Technical or HSSE Experts prior to making a final assessment of the facility (see attached list). 说明: 技术专家和HSSE 顾问必须应用他们的专用判定以确定是否符合最低的控制要求. 如需要额外的指导, 评估人可和壳牌公司技术和HSSE 专家进行咨询,以完成最终的评估
