渐开线花键计算范文

要计算渐开线花键，首先需要知道的是一个圆的半径和另一个圆的半径以及这两个圆的距离。在这个基础上可以计算出渐开线花键的各项参数。

首先，需要对源圆进行旋转角度的计算。这个角度可以通过源圆的半径和另一个圆的半径得到：

θ=r/R

其中，θ为旋转角度，r为源圆的半径，R为另一个圆的半径。

然后，可以计算出绘制渐开线花键所需要的轨迹点的坐标，以及相应的波峰和波谷位置。可以通过以下公式进行计算：

x = (r + R) * cos(θ) - P * cos((r + R) / R * θ)

y = (r + R) * sin(θ) - P * sin((r + R) / R * θ)

其中，x和y分别为轨迹点的坐标，r为源圆的半径，R为另一个圆的半径，θ为旋转角度，P为源圆的周长。

通过计算出的轨迹点的坐标，可以得到渐开线花键的形状。渐开线花键的形状可以通过连接相邻两个轨迹点来得到，这样便可以得到一个闭合的曲线。

在计算过程中，可能需要考虑一些特殊情况。比如当半径为0时，即源圆和另一个圆重合时，可以得到一条直线。还有可能需要进行参数化的处理，例如通过指定一个角度范围来计算出特定的部分渐开线花键。 总结起来，计算渐开线花键的过程涉及到源圆的半径、另一个圆的半径、两个圆的距离以及旋转角度的计算，然后通过计算出的角度来确定轨迹点的坐标，进而得到渐开线花键的形状。

合集下载

30度渐开线外花键尺寸计算

30度渐开线外花键尺寸计算

30°渐开线花键的设计计算已知：

m=1.25

Z=24

αD=30°

计算：

1、分度圆直径D： D=mZ=1.25*24＝30

2、基圆直径Db： Db＝mZCOSαD＝1.25*24*cos30＝25.98

3、齿距p： p=πm=1.25π=3.927

4、内花键大径基本尺寸Dei： Dei＝m(Z+1.5)=1.25*(24+1.5)=31.875

5、内花键大径下偏差： 0

6、内花键大径公差：IT12－14，取IT12，公差值0.25

7、内花键渐开线终止圆直径最小值DFimin：

DFimin=m(Z+1)+2CF=1.25*(24+1)+2*0.125=31.5

8、内花键小径基本尺寸Dii：

Dii=DFemax+2CF=28.62+2*0.125=28.87

9、内花键小径极限偏差：查机械设计手册，为

10、基本齿槽宽E： E=0.5πm=0.5*π*1.25=1.963

11、作用齿槽宽EV： EV＝0.5πm＝1.963

12、作用齿槽宽最小值EVmin： EVmin＝0.5πm＝1.963

13、实际齿槽宽最大值Emax：

Emax＝EVmin+（Τ+λ）=1.963+0.137=2.100，

其中Τ+λ查机械设计手册，为0.137

14、实际齿槽宽最小值Emin： Emin＝EVmin+λ＝1.963+0.048＝2.011

其中λ值查机械设计手册，为0.048

15、作用齿槽宽最大值EVmax： EVmax＝Emax－λ＝2.100－0.048＝2.052

16、外花键作用齿厚上偏差esV：查机械设计手册，为0

17、外花键大径基本尺寸Dee：Dee=m(Z+1)＝1.25*（24+1）＝31.25

18、外花键大径上偏差esV/tanαD： 0

19、外花键大径公差：查机械设计手册，为0.16

渐开线花键的计算

渐开线花键的计算

日产汽车类渐开线花键的计算

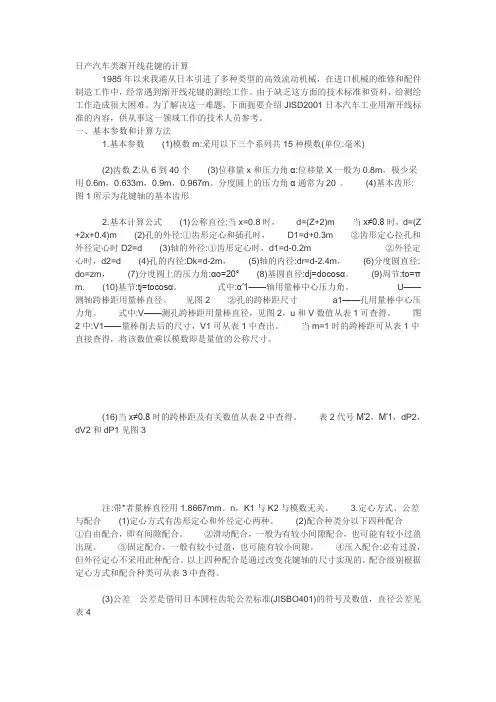

1985年以来我港从日本引进了多种类型的高效流动机械，在进口机械的维修和配件制造工作中，经常遇到渐开线花键的测绘工作。由于缺乏这方面的技术标准和资料，给测绘工作造成很大困难。为了解决这一难题，下面扼要介绍JISD2001日本汽车工业用渐开线标准的内容，供从事这一领域工作的技术人员参考。

一、基本参数和计算方法

1.基本参数 (1)模数m:采用以下三个系列共15种模数(单位:毫米)

(2)齿数Z:从6到40个 (3)位移量x和压力角α:位移量X一般为0.8m，极少采用0.6m，0.633m，0.9m，0.967m。分度圆上的压力角α通常为20°。 (4)基本齿形:图1所示为花键轴的基本齿形

2.基本计算公式 (1)公称直径:当x=0.8时， d=(Z+2)m 当x≠0.8时，d=(Z+2x+0.4)m (2)孔的外径:①齿形定心和插孔时， D1=d+0.3m ②齿形定心拉孔和外径定心时D2=d (3)轴的外径:①齿形定心时，d1=d-0.2m ②外径定心时，d2=d (4)孔的内径:Dk=d-2m， (5)轴的内径:dr=d-2.4m， (6)分度圆直径:do=zm， (7)分度圆上的压力角:αo=20° (8)基圆直径:dj=docosα。 (9)周节:to=πm. (10)基节:tj=tocosα。 式中:α′1——轴用量棒中心压力角。 U——测轴跨棒距用量棒直径。 见图2 ②孔的跨棒距尺寸 a1——孔用量棒中心压力角。 式中:V——测孔跨棒距用量棒直径，见图2，u和V数值从表1可查得。 图2中:V1——量棒削去后的尺寸，V1可从表1中查出。 当m=1时的跨棒距可从表1中直接查得，将该数值乘以模数即是量值的公称尺寸。

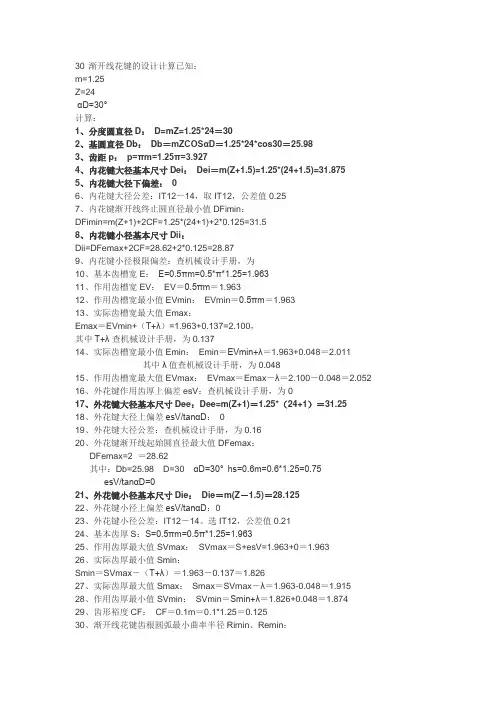

30°渐开线花键的设计计算(实例计算)

30°渐开线花键的设计计算(实例计算)

30°渐开线花键的设计计算

已知：

m=1.25

Z=24

αD=30°

1、分度圆直径D： D=mZ=1.25*24＝30

2、基圆直径Db： Db＝mZCOSαD＝1.25*24*cos30＝25.98

3、齿距p： p=πm=1.25π=3.927

4、内花键大径基本尺寸Dei： Dei＝m(Z+1.5)=1.25*(24+1.5)=31.875

5、内花键大径下偏差： 0

6、内花键大径公差：IT12－14，取IT12，公差值0.25

7、内花键渐开线终止圆直径最小值DFimin：

DFimin=m(Z+1)+2CF=1.25*(24+1)+2*0.125=31.5

8、内花键小径基本尺寸Dii：

Dii=DFemax+2CF=28.62+2*0.125=28.87

9、内花键小径极限偏差：查机械设计手册，为

10、基本齿槽宽E： E=0.5πm=0.5*π*1.25=1.963

11、作用齿槽宽EV： EV＝0.5πm＝1.963

12、作用齿槽宽最小值EVmin： EVmin＝0.5πm＝1.963

13、实际齿槽宽最大值Emax：

Emax＝EVmin+（Τ+λ）=1.963+0.137=2.100，

其中Τ+λ查机械设计手册，为0.137

14、实际齿槽宽最小值Emin： Emin＝EVmin+λ＝1.963+0.048＝2.011

其中λ值查机械设计手册，为0.048

15、作用齿槽宽最大值EVmax： EVmax＝Emax－λ＝2.100－0.048＝2.052

16、外花键作用齿厚上偏差esV：查机械设计手册，为0

17、外花键大径基本尺寸Dee：Dee=m(Z+1)＝1.25*（24+1）＝31.25

18、外花键大径上偏差esV/tanαD： 0

19、外花键大径公差：查机械设计手册，为0.16

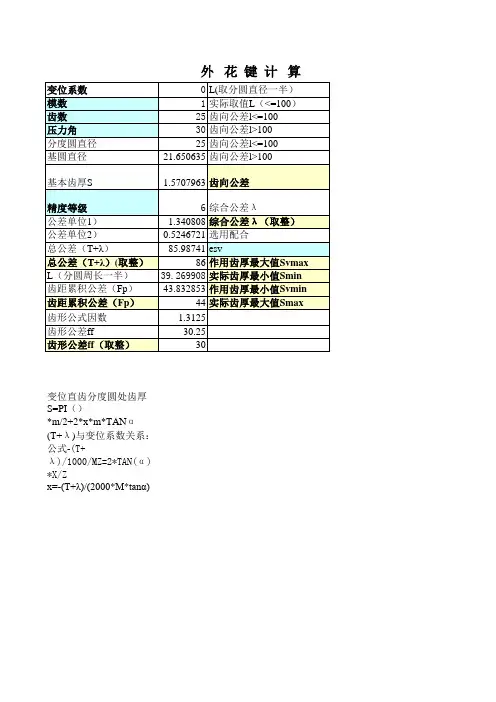

外渐开线花键计算

外渐开线花键计算

变位系数0L(取分圆直径一半）

模数1实际取值L（<=100）

齿数25齿向公差l<=100

压力角30齿向公差l>100

分度圆直径25齿向公差l<=100

基圆直径21.650635齿向公差l>100

基本齿厚S1.5707963齿向公差

精度等级6综合公差λ

公差单位1）1.340808综合公差λ（取整）

公差单位2）0.5246721选用配合

总公差（T+λ）85.98741esv

总公差（T+λ）(取整）86作用齿厚最大值Svmax

L（分圆周长一半）39.269908实际齿厚最小值Smin

齿距累积公差（Fp）43.832853作用齿厚最小值Svmin

齿距累积公差（Fp）44实际齿厚最大值Smax

齿形公式因数1.3125

齿形公差ff30.25

齿形公差ff（取整）30

变位直齿分度圆处齿厚S=PI（）*m/2+2*x*m*TANα

(T+λ)与变位系数关系：公式-(T+λ)/1000/MZ=2*TAN(α)*X/Z

x=-(T+λ)/(2000*M*tanα)外 花 键 计 算量棒（推荐）（不变位）2.12

12.5量棒直径5.3

20INV0.0537515

11.89016994接触角（最小）INV0.232284308

FALSE接触角（最大）INV0.234404308

12接触角（输入）求解0.10759978

0接触角（规划求解）36.98157868

12接触角（最小）按值输入36.79850169

32.75362575接触角（最大）按值输入36.98157868

33跨棒距（偶数齿）

Mremin32.3380459

0Mremax32.40296719

1.571跨棒距（奇数齿）

1.485Mremin32.28469249

1.518Mremax32.34948568

1.538跨棒距

Mremin32.285

Mremax32.349 算分度圆直径

DHdefh

（mm）作用齿槽宽Ev下偏差（μm)

60-30-20-100

6--100-40-25-130
