AD9850程序

  • 格式：doc
  • 大小：42.00 KB
  • 文档页数：5

//***************************************************//

//函数1: ad9850_reset() //

//函数2: ad9850_reset_serial() //

//函数3: ad9850_wr_parrel(unsigned char w0,double frequence)//

//函数4: ad9850_wr_serial(unsigned char w0,double frequence)//

//版本: V1.1 //

//日期： 2008/12/19 //

//修改日期： 2008/12/19 //

//编写者： fhwxaoo@ //

//***************************************************//

// 子程序说明 //

//***************************************************//

//函数1: ad9850_reset()

// 复位ad9850，之后为并口写入模式

//函数2: ad9850_reset_serial()

// 复位ad9850，之后为串口写入模式

//函数3: ad9850_wr_parrel(unsigned char w0,double frequence)

// 并口写ad9850数据，w0为ad9850中w0的数据，frequence

// 为写入的频率

//函数4: ad9850_wr_serial(unsigned char w0,double frequence)

// 串口写ad9850数据，w0为ad9850中w0的数据，frequence

// 为写入的频率

//需定义的位：

//ad9850_w_clk ;

//ad9850_fq_up ;

//ad9850_rest ;

//ad9850_bit_data ;

//例：

//sbit ad9850_w_clk =P2^2;

//sbit ad9850_fq_up =P2^1;

//sbit ad9850_rest =P2^0;

//sbit ad9850_bit_data =P1^7;

//***************************************************//

// 写数据说明 //

//***************************************************//

//写数据例：

// ad9850_reset()

// wr_lcd02_data(unsigned char x)

// ad9850_wr_parrel(0x01,1000)

// ad9850_wr_serial(0x01,1000)

//***************************************************//

//---------------------------------------------------//

// 程序 //

//---------------------------------------------------// # include

# include

# include

sbit ad9850_w_clk =P2^2; //P2.2口接ad9850的w_clk脚/PIN7

sbit ad9850_fq_up =P2^1; //P2.1口接ad9850的fq_up脚/PIN8

sbit ad9850_rest =P2^0; //P2.0口接ad9850的rest脚/PIN12

sbit ad9850_bit_data =P1^7; //P1.7口接ad9850的D7脚/PIN25

//P1为8位数据口

//***************************************************//

// ad9850复位(并口模式) //

//---------------------------------------------------//

void ad9850_reset()

{

ad9850_w_clk=0;

ad9850_fq_up=0;

//rest信号

ad9850_rest=0;

ad9850_rest=1;

ad9850_rest=0;

}

//***************************************************//

// ad9850复位(并口模式) //

//---------------------------------------------------//

void ad9850_reset_serial()

{

ad9850_w_clk=0;

ad9850_fq_up=0;

//rest信号

ad9850_rest=0;

ad9850_rest=1;

ad9850_rest=0;

//w_clk信号

ad9850_w_clk=0;

ad9850_w_clk=1;

ad9850_w_clk=0;

//fq_up信号

ad9850_fq_up=0;

ad9850_fq_up=1;

ad9850_fq_up=0;

}

//***************************************************//

// 向ad9850中写命令与数据(并口) //

//---------------------------------------------------//

void ad9850_wr_parrel(unsigned char w0,double frequence) {

unsigned char w;

long int y;

double x;

//计算频率的HEX值

x=4294967295/125;//适合125M晶振

//如果时钟频率不为125MHZ，修改该处的频率值，单位MHz ！！！

frequence=frequence/1000000;

frequence=frequence*x;

y=frequence;

//写w0数据

w=w0;

P1=w; //w0

ad9850_w_clk=1;

ad9850_w_clk=0;

//写w1数据

w=(y>>24);

P1=w; //w1

ad9850_w_clk=1;

ad9850_w_clk=0;

//写w2数据

w=(y>>16);

P1=w; //w2

ad9850_w_clk=1;

ad9850_w_clk=0;

//写w3数据

w=(y>>8);

P1=w; //w3

ad9850_w_clk=1;

ad9850_w_clk=0;

//写w4数据

w=(y>>=0);

P1=w; //w4

ad9850_w_clk=1;

ad9850_w_clk=0;

//移入始能

ad9850_fq_up=1;

ad9850_fq_up=0;

}

//***************************************************//

// 向ad9850中写命令与数据(串口) //

//---------------------------------------------------//

void ad9850_wr_serial(unsigned char w0,double frequence)

{ unsigned char i,w;

long int y;

double x;

//计算频率的HEX值

x=4294967295/125;//适合125M晶振

//如果时钟频率不为180MHZ，修改该处的频率值，单位MHz ！！！

frequence=frequence/1000000;

frequence=frequence*x;

y=frequence;

//写w4数据

w=(y>>=0);

for(i=0;i<8;i++)

{

ad9850_bit_data=(w>>i)&0x01;

ad9850_w_clk=1;

ad9850_w_clk=0;

}

//写w3数据

w=(y>>8);

for(i=0;i<8;i++)

{

ad9850_bit_data=(w>>i)&0x01;

ad9850_w_clk=1;

ad9850_w_clk=0;

}

//写w2数据

w=(y>>16);

for(i=0;i<8;i++)

{

ad9850_bit_data=(w>>i)&0x01;

ad9850_w_clk=1;

ad9850_w_clk=0;

}

//写w1数据

w=(y>>24);

for(i=0;i<8;i++)

{

ad9850_bit_data=(w>>i)&0x01;

ad9850_w_clk=1;

ad9850_w_clk=0;

}

//写w0数据

w=w0;

for(i=0;i<8;i++)

合集下载

ad574AD转换程序

ad574AD转换程序

AD574全12位转换读数据函数

转换函数:

//*********************************************/

/* AD574全12位转换读数据函数 */

//参考电压为芯片内部输出的10电压 */

//读写操作： */

//启动 A0=0,CS=0;RC=0; */

//读低四位 CS=0;A0=1;RC=1; */

//读高四位 CS=0;A0=0;RC=1; */

/**********************************************/

＃i nclude "absacc.h"

＃i nclude "at89x51.h"

#define uint unsigned int

#define uchar unsigned char

#define ADCOM XBYTE[0xff7c] //启动 A0=0,CS=0;RC=0;

#define ADLO XBYTE[0xff7f] //读低四位 CS=0;A0=1;RC=1;

#define ADHI XBYTE[0xff7d] //读高四位 CS=0;A0=0;RC=1;

uchar code dis1[] = { 0x28, 0x7E, 0xA2, //数码管显示代码

0x62, 0x74, 0x61, 0x21, 0x7A, 0x20, 0x60,0xff};

sbit STS=P3^5; //转换标志位

//sbit wr=P3^7; //WR

//sbit rd=P3^6; //RD

sbit sw=P3^3; //开始转换

uint temp;

uchar qian,bai,shi,ge;

uchar display_buf[3];

uint addate[7];

AD9850介绍AD9850中文资料

AD9850介绍AD9850中文资料

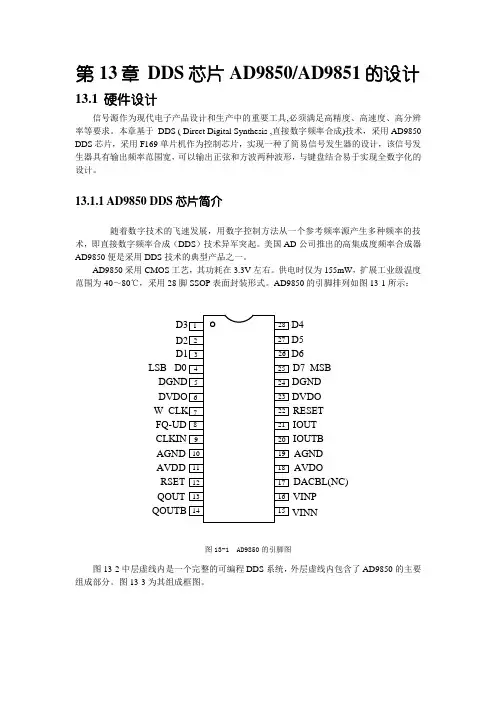

第13章 DDS芯片AD9850/AD9851的设计

13.1 硬件设计

信号源作为现代电子产品设计和生产中的重要工具,必须满足高精度、高速度、高分辨率等要求。本章基于 DDS ( Direct Digital Synthesis ,直接数字频率合成)技术，采用AD9850

DDS芯片，采用F169单片机作为控制芯片，实现一种了简易信号发生器的设计，该信号发生器具有输出频率范围宽，可以输出正弦和方波两种波形，与键盘结合易于实现全数字化的设计。

13.1.1 AD9850 DDS芯片简介

随着数字技术的飞速发展，用数字控制方法从一个参考频率源产生多种频率的技术，即直接数字频率合成（DDS）技术异军突起。美国AD公司推出的高集成度频率合成器AD9850便是采用DDS技术的典型产品之一。

AD9850采用CMOS工艺，其功耗在3.3V左右。供电时仅为155mW，扩展工业级温度范围为-40～80℃，采用28脚SSOP表面封装形式。AD9850的引脚排列如图13-1所示：

12345678910111213141516171819202122232425262728D3D2D1LSB D0DGNDDVDOW_CLKFQ-UDCLKINAGNDAVDDRSETQOUTQOUTBD4D5D6D7 MSBDGNDDVDORESETIOUTIOUTBAGNDAVDODACBL(NC)VINPVINN

图13-1 AD9850的引脚图

图13-2中层虚线内是一个完整的可编程DDS系统，外层虚线内包含了AD9850的主要组成部分。图13-3为其组成框图。

微控制器相位控制字频率控制字相位累加器相位寄存器正弦查询表比较器DACLPF方波输出正弦波输出

图13-2 AD9850组成原理

AD9850内含可编程DDS系统和高速比较器，能实现全数字编程控制的频率合成[22]。可编程DDS系统的核心是相位累加器，它由一个加法器和一个N位相位寄存器组成，N一般为24～32。每来一个外部参考时钟，相位寄存器便以步长M递加。相位寄存器的输出与相位控制字相加后可输入到正弦查询表地址上。正弦查询表包含一个正弦波周期的数字幅度信息，每一个地址对应正弦波中0°～360°范围的一个相位点。查询表把输入地址的相位信息映射成正弦波幅度信号，然后驱动DAC以输出模式量。相位寄存器每过2NM个外部参考时钟后返回到初始状态一次，相位地正弦查询表每消费品一个循环也回到初始位置，从而使整个DDS系统输出一个正弦波。输出的正弦波周期02cTTNM，频率2outcfMfN，cT、cf分别为外部参考时钟的周期和频率。

ad9850中文资料

ad9850中文资料

中国电子开发在线 CHINA

资料来源于网络，版权归原作者所有。更多电子资料请到下载！！ 摘要：介绍了美国AD公司采用先进的直接数字频率合成（DDS） 技术推出的高集成度频率合成器AD9850 的工作原理、主要特点及其与MCS51 单片机的接口，并给出了接口电路图和部分源程序。 关键词：直接数字频率合成（DDS） 控制字控制时序接口AD9850 1 AD9850 简介 随着数字技术的飞速发展， 用数字控制方法从一个参考频率源产生多种频率的技术，即直接数字频率合成（DDS） 技术异军突起。美国AD公司推出的高集成度频率合成器AD9850 便是采用DDS 技术的典型产品之一。 AD9850 采用先地蝗CMOS 工艺， 其功耗在3.3V 供电时仅为155mW，扩展工业级温度范围为-40～80℃， 采用28脚SSOP 表面封装形式。AD9850 的引脚排列如图1所示，图2为其组成框图。图2中层虚线内是一个完整的可编程DDS 系统，外层虚线内包含了AD9850 的主要组成部分。 AD9850 内含可编程DDS 系统和高速比较器，能实现全数字编程控制的频率合成。可编程DDS 系统的核心是相位累加器，它由一个加法器和一个N位相位寄存器组成，N一般为24～32。每来一个外部参考时钟，相位寄存器便以步长M 递加。相位寄存器的输出与相位控制字相加后可输入到正弦查询表地址上。正弦查询表包含一个正弦波周期的数字幅度信息，每一个地址对应正弦波中0°～3 60°范围的一个相位点。查询表把输入地址的相位信息映射成正弦波幅度信号， 然后驱动DAC 以输出模式量。 相位寄存器每过2N/M 个外部参考时钟后返回到初始状态一次，相位地正弦查询表每消费品一个循环也回到初始位置，从而使整个DDS 系统输出一个正弦波。输出的正弦波周期To=Tc2N/M ，频率fout=Mfc/2N，Tc、fc分别为外部参考时钟的周期和频率。 AD9850 采用32位的相位累加器将信号截断成14位输入到正弦查询表，查询表的输出再被截断成10位后输入到DA C，DAC 再输出两个互补的电流。DAC 满量程输出电流通过一个外接电阻RSET 调节，调节关系为ISET=32(1.148V/ RSET)，RSET 的典型值是3.9kΩ。将DAC 的输出经低通滤波后接到AD9850 内部的高速比较器上即可直接输出一个抖动很小的方波。其系统功能如图3所示。 中国电子开发在线 CHINA

AD9850数据手册

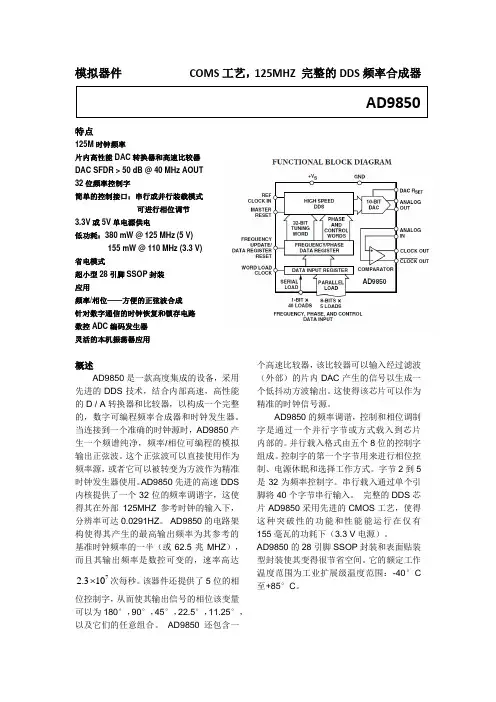

AD9850数据手册
