钢结构垂直度偏差允许范围

钢结构的垂直度偏差允许范围指的是在建设过程中，钢结构的实际垂直度与设计要求的垂直度之间可以存在的最大差异。这个范围会因为不同的建筑物高度和结构特点而有所不同。根据中国建筑行业的相关规范和标准，下面是一般情况下钢结构垂直度允许偏差的参考值：

1. 对于一般建筑物，如果建筑层高小于或等于5米，垂直度允许偏差通常不超过8毫米；如果建筑层高大于5米，垂直度允许偏差通常不超过10毫米；整个建筑物的垂直度允许偏差一般不超过高度的千分之一，但最大不超过30毫米。

2. 对于特殊建筑物或者具有特定要求的项目，垂直度允许偏差可能会有更严格的规定，这需要根据具体的设计图纸和技术要求来确定。

3. 在安装钢结构时，还应该注意构件的尺寸误差控制。例如，钢梁的长度误差应不超过±5毫米，高度误差应不超过±2毫米，宽度误差应不超过±3毫米。

4. 在施工过程中，若发现钢结构的垂直度偏差超出允许范围，必须采取措施进行调整修正，以保证建筑物的安全和稳定。

需要注意的是，上述数据仅供参考，实际操作时应严格遵守国家及地方的建筑法规和技术标准。在施工前，应仔细检查设计文件和施工图纸，确保所有施工活动符合规定的垂直度允许偏差范围。

合集下载

砖砌体的位置及垂直度允许偏差

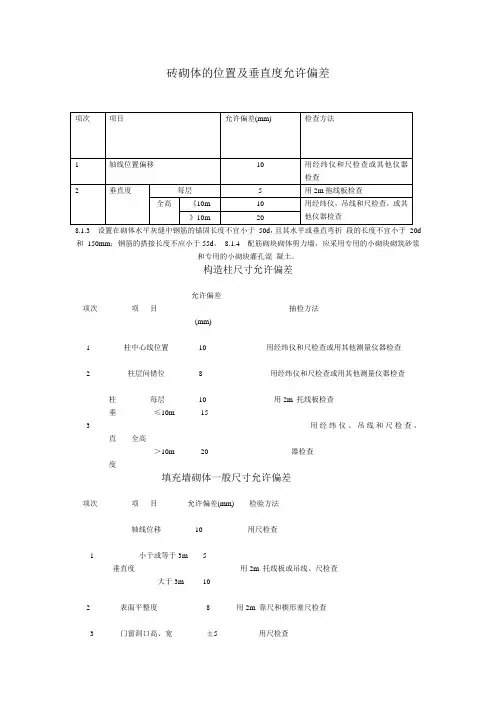

砖砌体的位置及垂直度允许偏差

砖砌体的位置及垂直度允许偏差

项次 项目 允许偏差(mm) 检查方法

1 轴线位置偏移 10 用经纬仪和尺检查或其他仪器检查

2 垂直度 每层 5 用2m拖线板检查

全高 《10m 10 用经纬仪，吊线和尺检查，或其他仪器检查 》10m 20

8.1.3 设置在砌体水平灰缝中钢筋的锚固长度不宜小于 50d，且其水平或垂直弯折 段的长度不宜小于 20d

和 150mm；钢筋的搭接长度不应小于55d。 8.1.4 配筋砌块砌体剪力墙，应采用专用的小砌块砌筑砂浆和专用的小砌块灌孔混 凝土。

构造柱尺寸允许偏差

允许偏差

项次 项 目 抽检方法

(mm)

1 柱中心线位置 10 用经纬仪和尺检查或用其他测量仪器检查

2 柱层间错位 8 用经纬仪和尺检查或用其他测量仪器检查

柱 每层 10 用2m 托线板检查

垂 ≤10m 15

3 用经纬仪、吊线和尺检查，

直 全高

＞10m 20 器检查

灌注桩的平面位置和垂直度的允许偏差

灌注桩的平面位置和垂直度的允许偏差

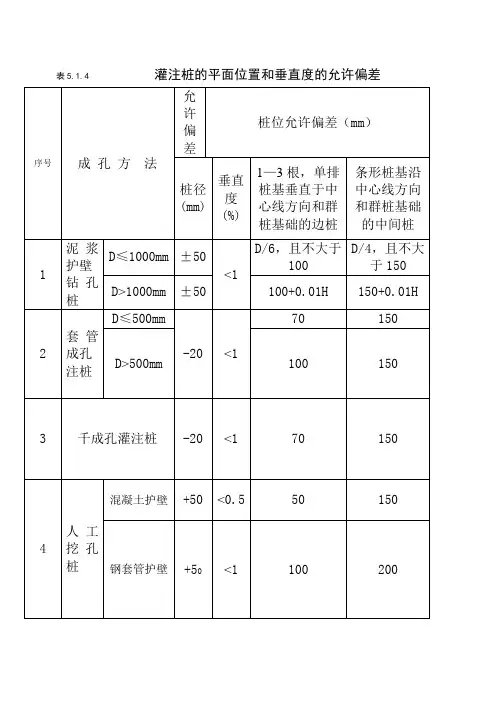

表5.1.4 灌注桩的平面位置和垂直度的允许偏差

序号 成 孔 方 法 允许偏差 桩位允许偏差（mm）

桩径

(mm) 垂直度(%) 1—3根，单排桩基垂直于中心线方向和群桩基础的边桩 条形桩基沿中心线方向和群桩基础的中间桩

1 泥浆护壁

钻孔桩 D≤1000mm ±50

<1 D/6，且不大于100 D/4，且不大于150

D>1000mm ±50 100+0.01H 150+0.01H

2 套管成孔

注桩 D≤500mm

-20 <1 70 150

D>500mm 100 150

3 千成孔灌注桩 -20 <1 70 150

4 人工挖孔桩 混凝土护壁 +50 <0.5 50 150

钢套管护壁 +50 <1 100 200

常用钢材尺寸允许偏差范围(2013)

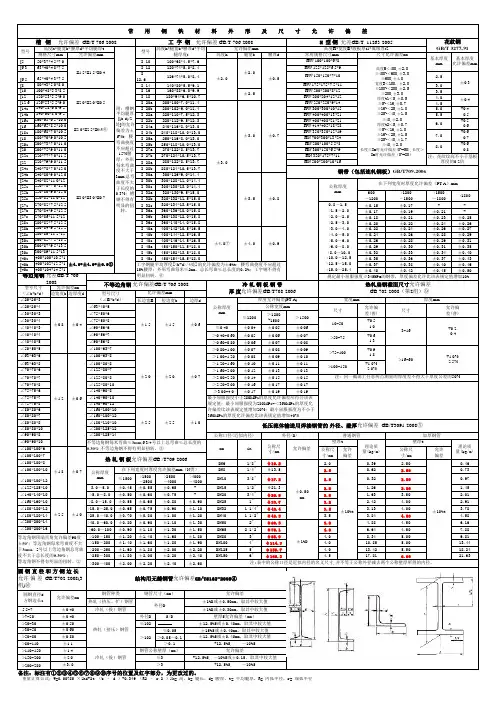

常用钢材尺寸允许偏差范围(2013)

高度h腿宽b腰厚d [5 I 10 [6.3 I 12 [6.5 I 12.62.5 [8 I 143.0 [10 I 163.5 [12 I 184.0 [12.6 I 20a4.5 [14a I 20b5.0 [14b I 22a5.5 [16a I 22b [16 I 24a [18a I 24b [18 I 25a [20a I 25b [20 I 27a [22a I 27b [22 I 28a [24a I 28b [24b I 30a [24c I 30b [25a I 30c [25b I 32a [25c I 32b [27a I 32c±0.15±0.17-- [27b I 36a±0.17±0.19±0.21- [27c I 36b±0.18±0.21±0.23±0.25 [28a I 36c±0.20±0.22±0.24±0.26 [28b I 40a±0.22±0.24±0.26±0.27 [28c I 40b±0.24±0.26±0.28±0.29 [30a I 40c±0.26±0.28±0.29±0.31 [30b I 45a±0.29±0.30±0.31±0.35 [30c I 45b±0.32±0.33±0.34±0.40 [40a I 45c±0.35±0.36±0.37±0.43 [40b±0.37±0.38±0.40±0.46 [40c±0.40±0.42±0.45±0.50

边宽度b边厚度d长边宽B短边宽b边厚d

≤0.40±0.04±0.05±0.06 ＞0.40~0.60±0.05±0.06±0.07 ＞0.60~0.80±0.06±0.07±0.08 ＞0.80~1.00±0.07±0.08±0.09 ＞1.00~1.20±0.08±0.09±0.10 ＞1.20~1.60±0.10±0.11±0.11 ＞1.60~2.00±0.12±0.13±0.13 ＞2.00~2.50±0.14±0.15±0.15 ＞2.50~3.00±0.16±0.17±0.17 ＞3.00~4.0±0.17±0.19±0.19

建筑工程允许偏差范围

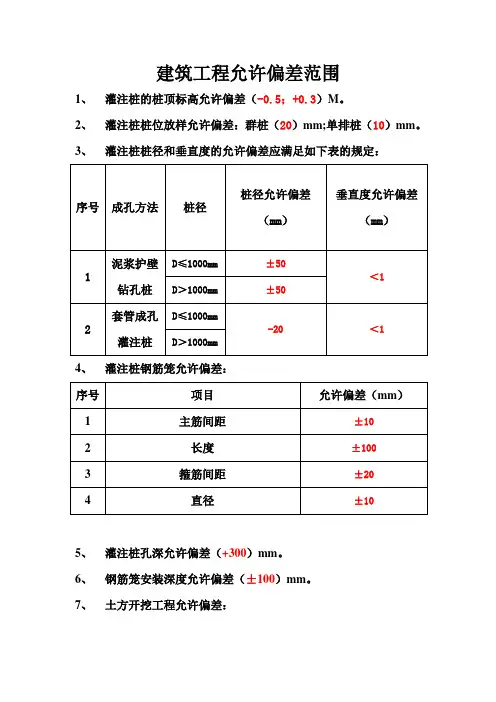

建筑工程允许偏差范围

建筑工程允许偏差范围

1、 灌注桩的桩顶标高允许偏差（-0.5；+0.3）M。

2、 灌注桩桩位放样允许偏差：群桩（20）mm;单排桩（10）mm。

3、 灌注桩桩径和垂直度的允许偏差应满足如下表的规定：

4、 灌注桩钢筋笼允许偏差：

序号 项目 允许偏差（mm）

1 主筋间距 ±10

2 长度 ±100

3 箍筋间距 ±20

4 直径 ±10

5、 灌注桩孔深允许偏差（+300）mm。

6、 钢筋笼安装深度允许偏差（±100）mm。

7、 土方开挖工程允许偏差： 序号 成孔方法 桩径 桩径允许偏差（mm） 垂直度允许偏差（mm）

1 泥浆护壁钻孔桩 D≤1000mm ±50

＜1

D＞1000mm ±50

2 套管成孔灌注桩 D≤1000mm

-20 ＜1

D＞1000mm 8、 土方回填允许偏差：

9、 砖砌体轴线位置偏移允许偏差（10）mm。轴线位移偏差检查数量为（全部承重墙）。

10、 砖砌体垂直度允许偏差全高大于10M的（20）mm;全高小于等于10M的（10）mm。垂直度检查数量为外墙不少于（四）处全高（阳角），每层每（20）米差一处；内墙按照有代表性序号 项目 允许偏差（mm）

柱基

基坑

基槽 挖方场地平整

管沟 地（路）面基层 人工 机械

1 标高 -50 ±30 ±50 -50 -50

2 长度 +200 +300 +500

+100 —

宽度 -50 -100 -150

3 表面平整度 20 20 50 20 20

序号 项目 允许偏差（mm）

柱基

基坑

基槽 挖方场地平整

管沟 地（路）面基层 人工 机械

1 标高 -50 ±30 ±50 -50 -50

2 表面平整度 20 20 30 20 20 的自然间抽查（10%），但不应少于（3）间，每间不应少于（2）处，柱不少于（5）根。

11、 砖砌体的一般尺寸允许偏差以及检查数量：

序号 项目 允许偏差（mm） 检查数量
