当前位置：文档之家 › 磷酸锰铁锂结构

磷酸锰铁锂结构

  • 格式：docx
  • 大小：3.66 KB
  • 文档页数：3

磷酸锰铁锂结构

磷酸锰铁锂是一种重要的锂离子电池正极材料，具有高能量密度、高容量和较长的循环寿命等优点。本文将从磷酸锰铁锂的结构、性质和应用等方面进行介绍。

1. 磷酸锰铁锂的结构

磷酸锰铁锂的化学式为LiFeMnPO4，其晶体结构属于正交晶系。在晶体结构中，磷酸根离子(PO4)与锰铁锂离子(LiFeMn)交替排列，形成层状结构。每个层中的锰铁锂离子由六个氧原子和六个磷酸根离子包围，形成八面体配位。磷酸锰铁锂晶体中的锂离子(Li+)位于八面体间隙中，与晶体结构中的氧原子形成强烈的配位作用。

2. 磷酸锰铁锂的性质

磷酸锰铁锂具有良好的化学稳定性和热稳定性，不容易发生结构变化或分解。它的晶体结构稳定，能够有效抑制锂离子的迁移和枝晶生长，从而提高电池的循环寿命和安全性能。同时，磷酸锰铁锂具有较高的比容量和较低的自放电速率，能够提供更长的使用时间和更高的能量密度。

3. 磷酸锰铁锂的应用

磷酸锰铁锂是目前商业化程度较高的锂离子电池正极材料之一。它广泛应用于电动汽车、混合动力车、便携式电子设备和储能系统等领域。磷酸锰铁锂电池具有高能量密度、长循环寿命、低自放电率和较好的安全性能等优点，是替代传统镍氢电池和镍镉电池的理想选择。

4. 磷酸锰铁锂电池的工作原理

在充放电过程中，磷酸锰铁锂电池的锂离子(Li+)在正极和负极之间进行迁移和嵌脱。充电时，锂离子从正极材料(磷酸锰铁锂)中脱嵌，经过电解液中的离子传导剂迁移到负极材料(石墨)上嵌入，同时电池的正极材料发生氧化反应，形成锰、铁和磷酸根离子。放电时，锂离子从负极材料中脱嵌，返回正极材料，并使正极材料还原为锰、铁和磷酸根离子，同时电池的负极材料发生还原反应。

5. 磷酸锰铁锂电池的优缺点

磷酸锰铁锂电池具有高能量密度、长循环寿命、低自放电率和较好的安全性能等优点。相比于其他锂离子电池正极材料，磷酸锰铁锂的价格相对较低，生产成本也较低。然而，磷酸锰铁锂电池在高温下容易发生热失控反应，对温度敏感，需要进行严格的温度控制和保护。此外，磷酸锰铁锂电池的比容量相对较低，需要进一步提高其能量密度和功率密度。

磷酸锰铁锂作为一种重要的锂离子电池正极材料，具有良好的化学稳定性、高能量密度和较长的循环寿命等优点，在电动汽车、便携式电子设备和储能系统等领域有着广泛的应用前景。随着科技的不断进步和材料的改进，磷酸锰铁锂电池有望进一步提高其能量密度和功率密度，为可持续发展和能源转型做出更大贡献。

合集下载

磷酸铁锂的结构及其特性

磷酸铁锂的结构及其特性

磷酸铁锂的结构及其特性

 对于磷酸铁锂正极材料而言，其性能优劣关键指标包括：粒径、振实密度、

压实密度、比表面积、加工性能及电化学性能。 

 磷酸铁锂的结构及其特性

 磷酸铁锂是一种无机化合物，属于正交晶系橄榄石型结构，其主要应用于

锂离子电池正极材料。理论比容量为170mAh/g，全电池实际可超过140mAh/g。准确的名称是：磷酸亚铁锂，业界习惯性称为：磷酸铁锂。

 其晶体结构为橄榄石结构，如图所示，其中，FeO6八面体，PO4四面体。

在充放电过程中，Li+ 的可逆嵌脱，对应于Fe3+ /Fe2+的互相转换，电压平

台在3.45 V（vs.Li+/Li），且平台较长。 

 由于P-O键键能非常大，所以PO4四面体很稳定，在充放电过程中起到

结构支撑作用，因此LiFePO4有很好的抗高温和抗过充电性能，同时由于LiFePO4和完全脱锂状态下的FePO4的结构很相近，所以LiFePO4的循环性

磷酸铁锂的基本结构

磷酸铁锂的基本结构

磷酸铁锂的基本结构

由于磷酸铁锂正极材料本身较差的导电率和较低的锂离子扩散系数，国内外研究者在这些方面进行了大量的研究，也取得了一些很好的效果。其改性研究主要在3个方面：掺杂法、包覆法和材料纳米化。

磷酸铁锂正极材料的理论比容量为170mA/g，电压平台为3.2V，具有原材料来源丰富、无毒、对环境友好、安全性高、比容量高、循环性能稳定、价格低廉等优点，被认为是锂离子动力电池理想的正极材料。但由于其本身结构的限制，导致以LiFePO4为正极材料的锂离子电池导电率差、锂离子扩散速率慢，在低温条件下放电性能较差，这些都制约了LiFePO4正极材料的大规模工业化生产。

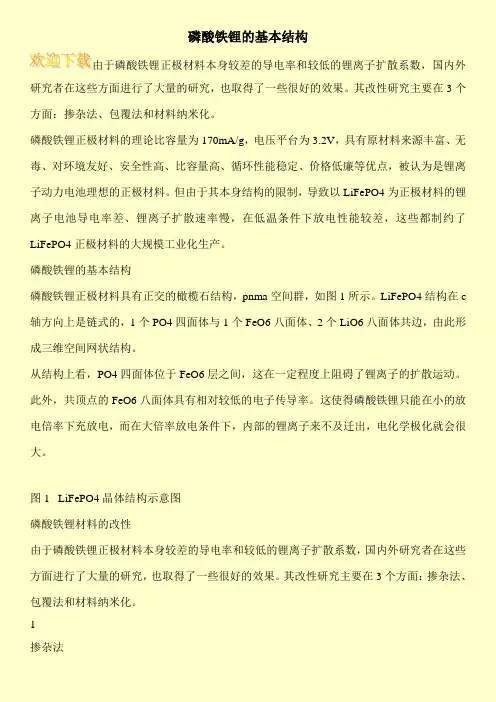

磷酸铁锂的基本结构

磷酸铁锂正极材料具有正交的橄榄石结构，pnma空间群，如图1所示。LiFePO4结构在c轴方向上是链式的，1个PO4四面体与1个FeO6八面体、2个LiO6八面体共边，由此形成三维空间网状结构。

从结构上看，PO4四面体位于FeO6层之间，这在一定程度上阻碍了锂离子的扩散运动。此外，共顶点的FeO6八面体具有相对较低的电子传导率。这使得磷酸铁锂只能在小的放电倍率下充放电，而在大倍率放电条件下，内部的锂离子来不及迁出，电化学极化就会很大。

图1 LiFePO4晶体结构示意图

磷酸铁锂材料的改性

由于磷酸铁锂正极材料本身较差的导电率和较低的锂离子扩散系数，国内外研究者在这些方面进行了大量的研究，也取得了一些很好的效果。其改性研究主要在3个方面：掺杂法、包覆法和材料纳米化。

1

掺杂法

化学沉淀法制备掺杂磷酸铁锂的结构和性能研究

化学沉淀法制备掺杂磷酸铁锂的结构和性能研究

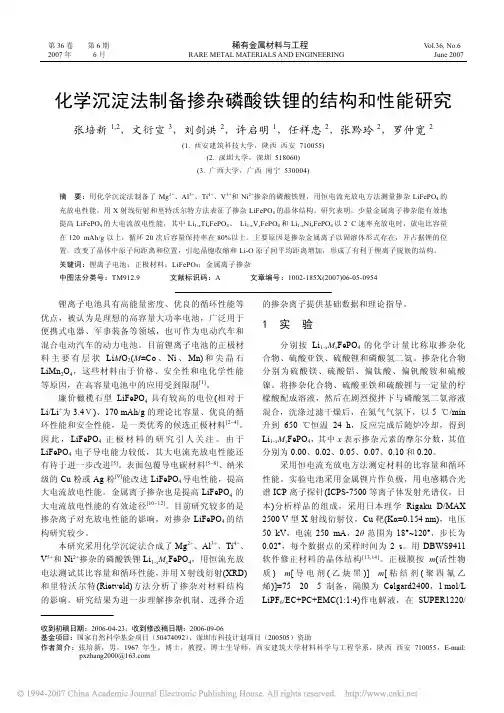

第36卷 第6期 稀有金属材料与工程 Vol.36, No.6 2007年 6月 RARE METAL MATERIALS AND ENGINEERING June 2007

收到初稿日期：2006-04-23；收到修改稿日期：2006-09-06 基金项目：国家自然科学基金项目（50474092）、深圳市科技计划项目（200505）资助 作者简介：张培新，男，1967年生，博士，教授，博士生导师，西安建筑大学材料科学与工程学系，陕西 西安710055，E-mail:

pxzhang2000@

化学沉淀法制备掺杂磷酸铁锂的结构和性能研究

张培新1,2，文衍宣3，刘剑洪2，许启明1，任祥忠2，张黔玲2，罗仲宽2

(1. 西安建筑科技大学，陕西 西安 710055)

(2. 深圳大学，深圳 518060)

(3. 广西大学，广西 南宁 530004)

摘 要：用化学沉淀法制备了Mg2+、Al3+、Ti4+、V5+和Ni2+掺杂的磷酸铁锂，用恒电流充放电方法测量掺杂LiFePO4的

充放电性能，用X射线衍射和里特沃尔特方法表征了掺杂LiFePO4的晶体结构。研究表明，少量金属离子掺杂能有效地

提高LiFePO4的大电流放电性能，其中Li1-xTixFePO4、 Li1-xVxFePO4和Li1-xNixFePO4以2 C速率充放电时，放电比容量

在120 mAh/g以上，循环20次后容量保持率在80%以上。主要原因是掺杂金属离子以固溶体形式存在，并占据锂的位

置，改变了晶体中原子间距离和位置，引起晶胞收缩和Li-O原子间平均距离增加，形成了有利于锂离子脱嵌的结构。

关键词：锂离子电池；正极材料；LiFePO4；金属离子掺杂

中图法分类号：TM912.9 文献标识码：A 文章编号：1002-185X(2007)06-05-0954

锂离子电池具有高能量密度、优良的循环性能等

优点，被认为是理想的高容量大功率电池，广泛用于

磷酸锰铁锂材料的真密度

磷酸锰铁锂材料的真密度

磷酸锰铁锂材料的真密度

磷酸锰铁锂（LiMnFePO4）是一种新型的锂离子电池正极材料，具有高能量密度、良好的循环性能和较长的寿命等优点。真密度是指材料的容积质量比，是材料物理性质的重要指标之一，对于磷酸锰铁锂材料而言，其真密度会直接影响材料的电化学性能和储能性能。

磷酸锰铁锂材料的真密度与其晶体结构和元素的组成有关。其晶体结构属于正交晶系，空间群为Pmn21，晶胞参数为a = 6.086 Å，b = 5.877

Å，c = 4.388 Å。根据其晶胞参数以及每个晶胞中含有的Mn、Fe、Li、P和O的原子数，可以计算出每个晶胞的体积。通过将晶胞体积与晶胞中所有原子质量之和进行比值计算，即可得到磷酸锰铁锂材料的真密度。

磷酸锰铁锂材料的真密度一般在3.2-3.6 g/cm³之间，具体数值取决于材料的制备工艺和晶胞参数的精确值。实验研究中常采用气体比重法、药标法、测厚法等方法来测定材料的真密度。其中，气体比重法是一种常用的测定方法，通过将材料样品与已知密度的物质混合，然后测量混合物体积变化，即可计算出材料的真密度。

总之，磷酸锰铁锂材料的真密度是指其容积质量比，是影响材料电化学性能和储能性能的重要指标之一、通过计算或实验测试，可以得到磷酸锰铁锂材料的真密度。
