日成接线端子系列Wire Terminals日成接线端子系列Wire TerminalsRCCN
C79日成端子产品介绍RCCN 日成端子产品介绍
DisconnectsNon-Insulated TerminalsType YType YFNMaximum recommended operating temperature 150°C (302°F)Extended barrel lengthassures a good qualitycrimp and makes crimping easier
Brazed seam assures crimpreliabilityInternally beveled barrelfor quick easy wire insertionInternal barrel serrationsassure good wire contactand maximum tensilestrengthNylon Insulated Terminals Internal barrelserrations assuregood wire contactand maximumtensile strengthMaximum insulationtemperature 105°C(221°F)
Color codedinsulation identifieswire rangeSleeved barrel assurescrimp reliabilityInsulation grip sleeveprovides a superiorinsulation crimp for highvibration and high strainrelief applications
Non-Insulated Seamless Tubular TerminalsType SCInternally beveledbarrel for quick easywire insertion
XXX（深圳）有限公司
文件名称： 冷压接线端子压接工艺标准 生效日期： 2022-04-24
文件编号： 页数 1/6 生效版本： C0
文件制修订记录
NO 制/修订日期 修订编号 制/修订内容 版本 页次
1 2013-03-01 - 新制订 A0
2 2022-04-24 2022/4/24 新版全面升级 C0
核准 审核 制订
XXX（深圳）有限公司
文件名称： 冷压接线端子压接工艺标准 生效日期： 2022-04-24
文件编号： 页数 2/6 生效版本： C0
一、适用范围
公司内产品加工过程中使用冷压接线端子的过程。
二、定义：
冷压接是借助较大的挤压力和金属间的位移，使连接器触脚或接线端子与导线间实现机械和电气连接。
三、导线加工工艺要求
1.绝缘导线加工要求
A.剪线：绝缘导线的剪裁长度应符合设计或工艺文件的要求，允许有5%~10%的正误差，不允许出现负误差，即不允许比图纸规定长度短。
B.剥线：剥线长度应根据芯线截面积和接线端子的形状来确定。在生产中，剥线长度应符合工艺文件（导线加工表）的要求。具体剥线长度参考下表1-1。
图1图2
表1-1
线耳规格 适用导线 剥线长度 压力调节(输入气压0.6mpa) 备注
RNB1.25 -x 1015#20；1007号线需要剥10mm折双使用 5mm 800KG压力压床
RNB2 - x 1015#14；1015#20号线需要剥11mm折双使用 5～5.5mm， 800KG压力压床
RNB3.5 -x 2.5～4mm 2 7～7.5mm 800KG压力压床
RNB5.5 -x 4 ～ 6mm2 7.5mm 5T压床最小压力
RNB8 - x 6～10mm2 8.5mm 5T压床最小压力
RNB14 – x
仿进口SC25-8 10～16mm2 11mm 5T压床偏左9档
如图2为15档 RNB22 – x
日成接线端子系列Wire Terminals日成接线端子系列Wire TerminalsRCCN
C79日成端子产品介绍RCCN 日成端子产品介绍
DisconnectsNon-Insulated TerminalsType YType YFNMaximum recommended operating temperature 150°C (302°F)Extended barrel lengthassures a good qualitycrimp and makes crimping easier
Brazed seam assures crimpreliabilityInternally beveled barrelfor quick easy wire insertionInternal barrel serrationsassure good wire contactand maximum tensilestrengthNylon Insulated Terminals Internal barrelserrations assuregood wire contactand maximumtensile strengthMaximum insulationtemperature 105°C(221°F)
Color codedinsulation identifieswire rangeSleeved barrel assurescrimp reliabilityInsulation grip sleeveprovides a superiorinsulation crimp for highvibration and high strainrelief applications
Non-Insulated Seamless Tubular TerminalsType SCInternally beveledbarrel for quick easywire insertion

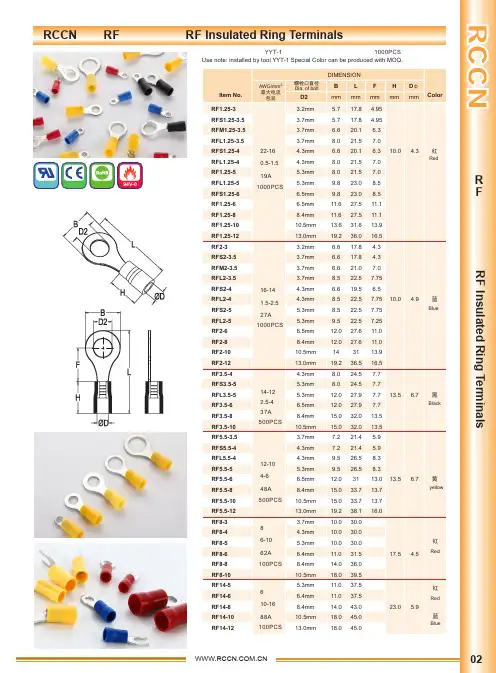

日成RF型绝缘端子RF Insulated Ring TerminalsRCCN 日成RF型绝缘端子 RF Insulated Ring Terminals型 号Item No. B L F H Dφ mm mm mm mm mmD2尺寸DIMENSION颜色Color RF1.25-3 3.2mm 5.7 17.8 4.95 RFS1.25-3.5 3.7mm 5.7 17.8 4.95 RFM1.25-3.5 3.7mm 6.6 20.1 6.3 RFL1.25-3.5 3.7mm 8.0 21.5 7.0 RFS1.25-4 4.3mm 6.6 20.1 6.3 10.0 4.3 红 RFL1.25-4 4.3mm 8.0 21.5 7.0 RF1.25-5 5.3mm 8.0 21.5 7.0 RFL1.25-5 5.3mm 9.8 23.0 8.5 RFS1.25-6 6.5mm 9.8 23.0 8.5 RF1.25-6 6.5mm 11.6 27.5 11.1 RF1.25-8 8.4mm 11.6 27.5 11.1 RF1.25-10 10.5mm 13.6 31.6 13.9 RF1.25-12 13.0mm 19.2 36.0 16.5 RF2-3 3.2mm 6.6 17.8 4.3 RFS2-3.5 3.7mm 6.6 17.8 4.3 RFM2-3.5 3.7mm 6.6 21.0 7.0 RFL2-3.5 3.7mm 8.5 22.5 7.75 RFS2-4 4.3mm 6.6 19.5 6.5 RFL2-4 4.3mm 8.5 22.5 7.75 10.0 4.9 蓝 RFS2-5 5.3mm 8.5 22.5 7.75 RFL2-5 5.3mm 9.5 22.5 7.25 RF2-6 6.5mm 12.0 27.6 11.0 RF2-8 8.4mm 12.0 27.6 11.0 RF2-10 10.5mm 14 31 13.9 RF2-12 13.0mm 19.2 36.5 16.5 RF3.5-4 4.3mm 8.0 24.5 7.7 RFS3.5-5 5.3mm 8.0 24.5 7.7 RFL3.5-5 5.3mm 12.0 27.9 7.7 13.5 6.7 黑 RF3.5-6 6.5mm 12.0 27.9 7.7 RF3.5-8 8.4mm 15.0 32.0 13.5 RF3.5-10 10.5mm 15.0 32.0 13.5 RF5.5-3.5 3.7mm 7.2 21.4 5.9 RFS5.5-4 4.3mm 7.2 21.4 5.9 RFL5.5-4 4.3mm 9.5 26.5 8.3 RF5.5-5 5.3mm 9.5 26.5 8.3 RF5.5-6 6.5mm 12.0 31 13.0 13.5 6.7 黄 RF5.5-8 8.4mm 15.0 33.7 13.7 RF5.5-10 10.5mm 15.0 33.7 13.7 RF5.5-12 13.0mm 19.2 38.1 16.0 RF8-3 3.7mm 10.0 30.0 RF8-4 4.3mm 10.0 30.0 RF8-5 5.3mm 10.0 30.0 RF8-6 6.4mm 11.0 31.5 17.5 4.5 RF8-8 8.4mm 14.0 36.0 RF8-10 10.5mm 18.0 39.5 RF14-5 5.3mm 11.0 37.5 RF14-6 6.4mm 11.0 37.5 RF14-8 8.4mm 14.0 43.0 23.0 5.9 RF14-10 10.5mm 18.0 45.0 RF14-12 13.0mm 18.0 45.0 螺栓口直径 Dia. of bolt说明：本系列配套工具 YYT-1可定制特殊颜色，有起订量要求。1000PCSUse note: installed by tool YYT-1 Special Color can be produced with MOQ.
