火灾自动（一）系统原理图
火灾自动系统是由触发装置、火灾装置、火灾警报装置以及具有其它辅助功能装置组成的，它具有能在火灾初期，将燃烧产生的烟雾、热量、火焰等物理量，通过火灾探测器变成电信号，传输到火灾控制器，并同时显示出火灾发生
的部位、时间等，使人们能够及时发现火灾，并及时采取有效措施，扑灭初期火灾，最大限度的减少因火灾
造成的生命和财产的损失，是人们同火灾做斗争的有力工具。
火灾自动系统原理图在网上并不多见，下图就
是国内常见的树形布线火灾自动系统原理图：

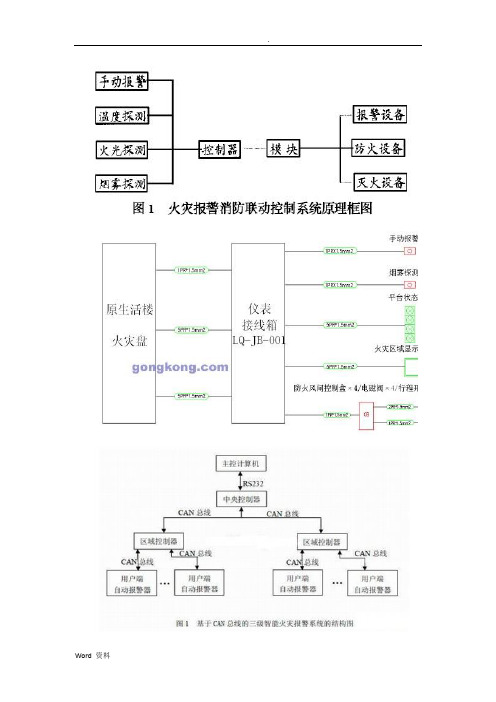

火灾自动系统图
看到网上很多筒子在搜索火灾自动系统图，但是网上没有详细的关于火灾自动系统图的介绍。
由于火灾自动系统分为环形布线与树形布线两种方式，所以火灾自动系统图也分为两种。
相较而言，环形布线更安全。
一般国外生产的火
灾自动系统采用的是环形布线，而国内生产的火灾自动系统一般都是树形布线，除了新沃的火灾自动系统。
新沃火灾自动系统是国内唯一一家采用环形布线的系统。
下图是火灾自动系统图，既包含环形布线，又包括
树形布线。
下图火灾自动系统环形布线系统图。
第一章火灾自动报警系统说明典型火灾探测器的安装说明：1.探测器至墙壁、梁边的水平距离不应小于0.5m。
2.探测器周围0.5m内不应有遮挡物。
3.探测器至空调送风口边的水平距离，不应小于1.5m；至多孔送风顶棚孔口的水平距离不应小于0.5m。
4.在宽度小于3m的内走道顶棚上设置探测器时，宜居中布置。
感温探测器的安装间距，不应超过10m；感烟探测器的安装间距，不应超过15m。
探测器距端墙的距离，不应大于安装间距的一半。
5.探测器宜水平安装，当必须倾斜安装时，倾斜角度不应大于45°。
6.探测器的底座应固定牢靠，其导线连接必须可靠压接或焊接。
当采用焊接时，不得使用带腐蚀性的助焊剂。
7.探测器的“+”线应为红色，“-”应为蓝色，其余线应根据不同用途采用其他颜色区分。
但同一工程中相同用途的导线颜色应一致。
8.探测器底座的外接导线，应留有不小于15em 的余量，入端处应有明显标志。
9.探测器底座的穿线孔宜封堵，安装完毕后的探测器底座应采取保护措施。
10.探测器的确认灯，应面向便于人员观察的主要入口方向。
11.探测器在即将调试时方可安装，在安装前应妥善保管，并应采取防尘、防潮、防腐蚀措施。
探测器安装（一）探测器安装（二）探测器安装（三） 安 装 说 明 探测器可采用专用接线盒，亦可采用标准接线盒安装必要时加调整板调整安装孔距。
安 装 说 明1.布线要求（1）信号线Z l 、Z 2可选用截面≥1.0mm 2的RVS 型双绞铜芯线，DC24V 电源线D 1、D 2应选用截面积≥2.5mm 2的BV 线。
（2）本探测报警器背面有两个挂孔，可直接装在墙面的安装钉上。
探测报警器须安装在使用燃气没备的房间中，安装位置应选择易发生可燃气体泄漏的位置，并尽可能面向气体扩散的方向。
探测报警器的安装高度根据介质Z 1、Z 2:与火灾报警控制器无极性信号两总线连接的端子；K l 、K 2：AC220V 、5A 常开输出控制触点端子；V 1、V 2：有源DC5V 脉冲输出控制触点端子；探测器安装（四）安装说明1.单面支架的电缆隧道、电缆地沟内缆式定温探测器的安装可参见本图。
火灾自动报警及消防联动系统
火灾自动报警系统原理图
火灾自动报警系统是由触发装置、火灾报警装置、火灾警报装置以及具有其它辅助功能装置组成的，它具有能在火灾初期，将燃烧产生的烟雾、热量、火焰等物理量，通过火灾探测器变成电信号，传输到火灾报警控制器，并同时显示出火灾发生的部位、时间等，使人们能够及时发现火灾，并及时采取有效措施，扑灭初期火灾，最大限度的减少因火灾造成的生命和财产的损失，是人们同火灾做斗争的有力工具。
火灾自动报警系统原理图在网上并不多见，下图就是国内常见的树形布线火灾自动报警系统原理图：
工业以太网交换机原理图
数字网络广播系统产品大图
报警控制与网络监控系统
消防自动报警系统
.
