【CN209357480U】分布式光伏发电电缆【专利】

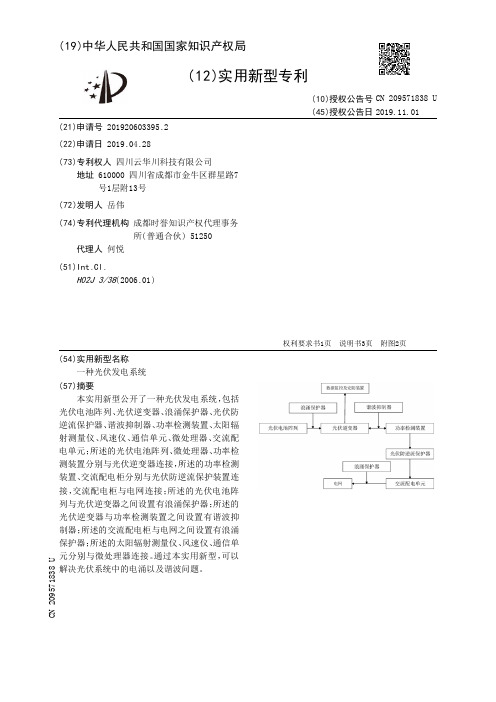

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920603395.2(22)申请日 2019.04.28(73)专利权人 四川云华川科技有限公司地址 610000 四川省成都市金牛区群星路7号1层附13号(72)发明人 岳伟　(74)专利代理机构 成都时誉知识产权代理事务所(普通合伙) 51250代理人 何悦(51)Int.Cl.H02J 3/38(2006.01)(54)实用新型名称一种光伏发电系统(57)摘要本实用新型公开了一种光伏发电系统，包括光伏电池阵列、光伏逆变器、浪涌保护器、光伏防逆流保护器、谐波抑制器、功率检测装置、太阳辐射测量仪、风速仪、通信单元、微处理器、交流配电单元；所述的光伏电池阵列、微处理器、功率检测装置分别与光伏逆变器连接，所述的功率检测装置、交流配电柜分别与光伏防逆流保护装置连接，交流配电柜与电网连接；所述的光伏电池阵列与光伏逆变器之间设置有浪涌保护器；所述的光伏逆变器与功率检测装置之间设置有谐波抑制器；所述的交流配电柜与电网之间设置有浪涌保护器；所述的太阳辐射测量仪、风速仪、通信单元分别与微处理器连接。

通过本实用新型，可以解决光伏系统中的电涌以及谐波问题。

权利要求书1页 说明书3页 附图2页CN 209571838 U 2019.11.01C N 209571838U权　利　要　求　书1/1页CN 209571838 U1.一种光伏发电系统，其特征在于，包括光伏电池阵列、光伏逆变器、浪涌保护器、光伏防逆流保护器、谐波抑制器、功率检测装置、太阳辐射测量仪、风速仪、通信单元、微处理器、交流配电单元；所述的光伏电池阵列、微处理器、功率检测装置分别与光伏逆变器连接，所述的功率检测装置、交流配电柜分别与光伏防逆流保护装置连接，交流配电柜与电网连接；所述的光伏电池阵列与光伏逆变器之间设置有浪涌保护器；所述的光伏逆变器与功率检测装置之间设置有谐波抑制器；所述的交流配电柜与电网之间设置有浪涌保护器；所述的太阳辐射测量仪、风速仪、通信单元分别与微处理器连接。

专利名称：一种分布式光伏发电系统专利类型：发明专利
发明人：卫荣平
申请号：CN201310627287.6
申请日：20131128
公开号：CN104682846A
公开日：
20150603
专利内容由知识产权出版社提供
摘要：本发明公开了一种分布式光伏发电系统，包括多组光伏电池阵列和电机，光伏电池阵列安装在光伏安装板上，电机输出轴通过减速机与跟踪转轴一端固定连接，跟踪转轴两端均安装有带座轴承，跟踪转轴靠近电机一端还安装有光伏板固定安装座和动力分配器，动力分配器垂直输出转轴与传动轴一端固定连接，传动轴另一端通过联轴器与另一组光伏发电系统传动轴相接；跟踪转轴另一端还安装有两个光伏板固定安装座，两个光伏板固定安装座上分别安装有成一定角度且连接杆一和连接杆二。

本发明能够在跟踪太阳光照时保证太阳光线始终以最佳角度照射在光伏电池组件上，使光伏电池组件受光量增加，提高发电量，工作稳定性高，实用性强，便于推广使用。

申请人：陕西银河网电科技有限公司
地址：710075 陕西省西安市高新区唐兴路6号唐兴数码208室
国籍：CN
代理机构：西安创知专利事务所
代理人：谭文琰
更多信息请下载全文后查看。

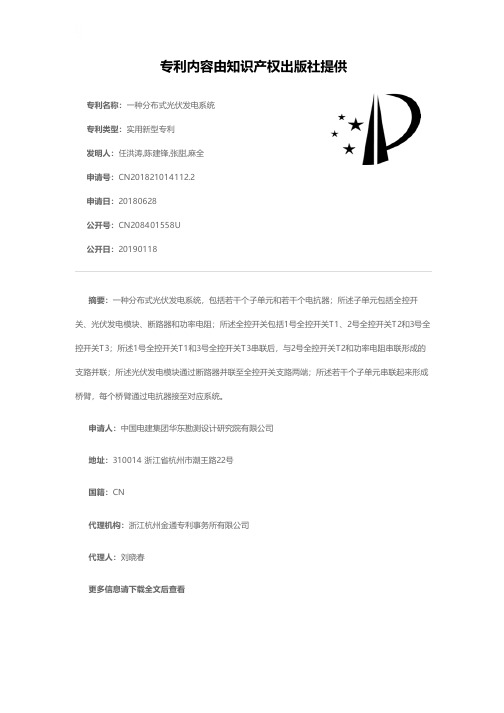

专利名称：一种分布式光伏发电系统专利类型：实用新型专利
发明人：任洪涛,陈建锋,张甜,麻全申请号：CN201821014112.2
申请日：20180628
公开号：CN208401558U
公开日：
20190118
专利内容由知识产权出版社提供
摘要：一种分布式光伏发电系统，包括若干个子单元和若干个电抗器；所述子单元包括全控开关、光伏发电模块、断路器和功率电阻；所述全控开关包括1号全控开关T1、2号全控开关T2和3号全控开关T3；所述1号全控开关T1和3号全控开关T3串联后，与2号全控开关T2和功率电阻串联形成的支路并联；所述光伏发电模块通过断路器并联至全控开关支路两端；所述若干个子单元串联起来形成桥臂，每个桥臂通过电抗器接至对应系统。

申请人：中国电建集团华东勘测设计研究院有限公司
地址：310014 浙江省杭州市潮王路22号
国籍：CN
代理机构：浙江杭州金通专利事务所有限公司
代理人：刘晓春
更多信息请下载全文后查看。
