TF—W系列消光蜡乳液的制备

蜡乳液的制备一、原理蜡乳液是涂饰材料一种重要的添加助剂，对皮革涂饰层的柔软度、塑性和手感等性能能起到显著的改善作用。

蜡乳液是天然蜡与合成蜡等材料在乳化剂的作用分散于水中的一种多相体系的乳液，制备方法主要是相转化的乳化法。

二、化学试剂蜂蜡化学纯石蜡化学纯平平加工业极高碳醇(C16～18) 化学纯十六烷基三甲基氯化铵（1631）化学纯硬脂酸化学纯斯盘60 化学纯吐温80 化学纯斯盘80 化学纯三、主要仪器衡速搅拌机1套控温仪1套电炉1台水浴锅1个三口烧瓶（500mL）1个玻璃冷凝管1支滴液漏斗（250 mL）1个温度计（0～100）1支100mL、50mL烧杯各1支pH试纸（1～14）四、实验方法非离子型蜡乳液：在带有搅拌的三口烧瓶中加入石蜡10g、蜂蜡20g、高碳醇2g、5g吐温80、5g斯盘80，搅拌并升温至70～80℃，待油相全部熔化后，在此温度下用滴液漏斗加入80～85℃的热水200g，加完水后再保温搅拌1h，降温过滤出料。

最终可制得白色流体状蜡乳液产品。

阳离子型蜡乳液：在带有搅拌的三口烧瓶中加入石蜡10g、蜂蜡20g、高碳醇（或硬脂酸）2g、2g吐温60、平平加2、6g1631，搅拌并升温至70～80℃，待油相全部熔化后，在此温度下用滴液漏斗加入80～85℃的350g热水，加完水后再保温搅拌1h，降温过滤出料。

最终可制得白色流体状蜡乳液产品。

五、实验要求1、乳化过程中体系色泽、黏度的变化。

2、搅拌速度对产品性能的影响。

六、问题讨论1、影响乳液产品稳定性因素？2、乳化过程中的加料方式、搅拌速度、加水速度对蜡乳液性能的影响？1。

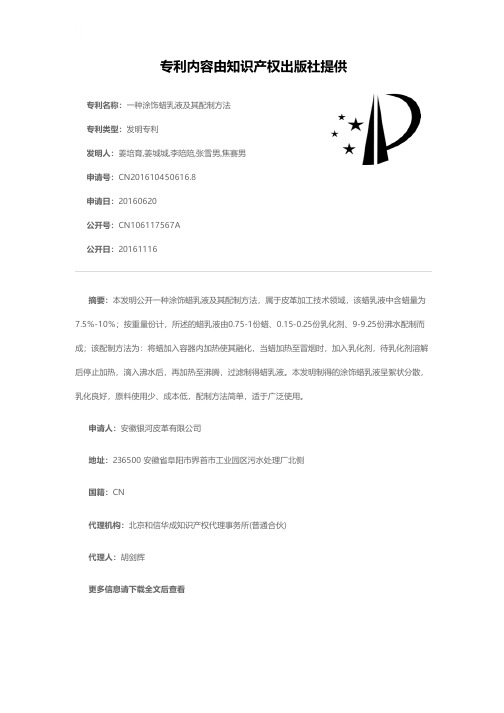

专利名称：一种涂饰蜡乳液及其配制方法
专利类型：发明专利
发明人：姜培育,姜城城,李陪陪,张雪男,焦赛男申请号：CN201610450616.8
申请日：20160620
公开号：CN106117567A
公开日：
20161116
专利内容由知识产权出版社提供
摘要：本发明公开一种涂饰蜡乳液及其配制方法，属于皮革加工技术领域，该蜡乳液中含蜡量为7.5％‑10％；按重量份计，所述的蜡乳液由0.75‑1份蜡、0.15‑0.25份乳化剂、9‑9.25份沸水配制而成；该配制方法为：将蜡加入容器内加热使其融化，当蜡加热至冒烟时，加入乳化剂，待乳化剂溶解后停止加热，滴入沸水后，再加热至沸腾，过滤制得蜡乳液。

本发明制得的涂饰蜡乳液呈絮状分散，乳化良好，原料使用少、成本低，配制方法简单，适于广泛使用。

申请人：安徽银河皮革有限公司
地址：236500 安徽省阜阳市界首市工业园区污水处理厂北侧
国籍：CN
代理机构：北京和信华成知识产权代理事务所(普通合伙)
代理人：胡剑辉
更多信息请下载全文后查看。

蜡乳液生产工艺
蜡乳液是一种常见的化妆品，由于其质地轻盈、滋润度高等特点，被广泛应用于护肤和化妆品中。

下面我将介绍蜡乳液的生产工艺。

蜡乳液的生产工艺主要包括原料准备、熔融混合、乳化、冷却、包装等步骤。

首先，需要准备蜡和油脂等原料。

常见的蜡乳液原料包括矿物油、植物油、合成油、蜡类、乳化剂、保湿剂、防腐剂等。

这些原料的选择需要根据产品配方和性能要求来确定。

接下来，将蜡和油脂等原料放入熔融锅中进行熔融混合。

通常使用专用的熔融锅加热，将原料加热到一定温度，使其熔化并混合均匀。

熔融温度需要控制在合适的范围内，以免原料过热或变质。

然后，在熔融混合的过程中加入乳化剂。

乳化剂可以使蜡和油脂等原料充分乳化，使其形成稳定的蜡乳液。

加入乳化剂后，需要进行搅拌或高速剪切等工艺，促进乳化剂的作用。

在乳化完成后，需要进行冷却。

将乳化好的蜡乳液放入冷却设备中进行降温，并持续搅拌或搅拌以保证蜡乳液的稳定性和细腻度。

同时，也可以加入保湿剂、防腐剂等辅助成分。

最后，将冷却好的蜡乳液进行包装。

通常采用灌装机或自动灌装线进行包装，将蜡乳液灌装到各种不同的容器中，如瓶子、
管子或罐子等。

在包装过程中，还可以根据需要添加添加剂，如颜料、香料等，以增加产品的色彩和气味。

总体来说，蜡乳液的生产工艺包括原料准备、熔融混合、乳化、冷却、包装等步骤。

通过控制各个环节的工艺参数和原料配方，可以生产出质地轻盈、滋润度高的蜡乳液产品。

两步乳化法制备车用上光蜡的研究王冬美;张建中;刘尚荣;吴冰野【摘要】采用两步乳化法制备出一种多重乳液型(O/W/O型)汽车上光蜡.第一步乳化分别制备水包油(O/W)型乳化蜡和乳化硅油;第二步乳化是将水包油型乳化蜡和乳化硅油与溶剂油、乳化剂、水等进行再次乳化.结果表明,最佳乳化条件为:原料蜡选择实验室制备1#氧化蜡,硅油用量为5%～10%,溶剂油为120#汽油和低芳烃溶剂油,适宜油水比介于2∶1～1∶1之间.涂在汽车表面上,不仅能清洁车面,还能产生持久的光亮效果.%Using the two-step emulsification, the O/W/O automobile poLishing wax was prepared. The first step was to prepare the emulsifying wax and silicone emulsion, the second step emulsification was to emulsify, the solvent oil, the siloxane, the emulsifier, and water. The best emulsification conditions were as follows : the wax emulsion is the 1# oxidized wax that is made by laboratory , the amount of the silicone oil is 5％～ 10％ , the solvent oil is the 12# gasoline and the low aromatic solvent oil,the best ratio of the oil to water is between 2∶1 ～1∶1. The product can clean the surface of the automobile, and can make lasting effect of light on the automobile too.【期刊名称】《应用化工》【年(卷),期】2011(040)005【总页数】4页(P912-914,917)【关键词】汽车上光蜡;两步乳化;乳化硅油【作者】王冬美;张建中;刘尚荣;吴冰野【作者单位】抚顺职业技术学院化工系,辽宁抚顺113006;抚顺职业技术学院化工系,辽宁抚顺113006;抚顺职业技术学院化工系,辽宁抚顺113006;抚顺职业技术学院化工系,辽宁抚顺113006【正文语种】中文【中图分类】TQ423.92汽车表面涂层可以很大程度的提高汽车的使用价值和延长使用寿命，赋予汽车漂亮的外观和优良的防护性能，同时还具有装饰和防腐蚀性能［1］。

抛光蜡生产技术和配方您好，欢迎来到阿里巴巴抛光蜡生产技术和配方(2011/04/26 18：07)概术：抛光蜡是属于化工类产品、商品、但其实它是物理混合加温而成。

抛光蜡在使用过程中也是通过物理运动产生磨削、平整、光洁、亮光、的效果，从而起到了磨光抛光的作用。

抛光蜡的用途很广，它不单指在金属方面磨光抛光，在树脂和塑料以及硬木家具和器具等的抛光也很广泛。

当前国内需要抛光蜡的数量相当巨大，种类繁多。

特别是广东、浙江、江苏等省需要的数量更多更大。

加上还有大量出口到国外。

抛光蜡种类：金属抛光蜡可分为，黄蜡系列、白蜡系列、紫蜡系(粉色)、红蜡系列、绿(青)蜡系列、还有对特殊金属制品和其它材质制品专用的抛光蜡等。

每个系列都有几个品种甚至十多个品种，每个品种都有它不同的磨光抛光效果。

如何选择适合使用的抛光蜡。

根据金属材质、光洁度的要求、来选择适合使用的抛光蜡品种。

抛光蜡用途：对各种金属制品表面处理的打磨、打沙、磨边、磨被风、磨光、电镀前的表面处理、抛光等。

抛光又分为粗抛、中抛、精抛和镜面抛光。

抛光后的光洁度又分为白光和深蓝光。

对不同的材质金属器皿器具，要选择适合使用的抛光蜡才能起到真正的作用和理想的效果。

例如对铝合金材质的工件、器具在电镀前的表面处理磨光、抛光、一般选用黄蜡。

如果对工件器具表面高要求较高的，就要采用黄蜡系列中更好的黄蜡。

对不锈钢制品器皿器具一般适用的是紫蜡(粉色蜡)、如果不锈钢制品器皿器具要同时去划痕抛蓝光、用紫蜡系列中更好的紫蜡(粉色蜡)、要求更高的再用绿蜡。

但这里绝不是说千编一律，达到了所需要的抛光效果就成。

总之要根据金属材质和要求来决定使用那种抛光蜡。

抛光蜡的使用与抛光轮的配合也很重要，抛光轮配合不正确会直接影响抛光蜡的使用效果。

原材料组成：金属抛光蜡基本可分为三大类原料组成，由油脂料和磨料、加上添加剂加热混合形成。

在化学化工方面也可以说，是有基物和无基物及添加剂加热反应形成。

原材料选择：研制抛光蜡首先要明确、研制的是那一类的抛光蜡。

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201810265953.9(22)申请日 2018.03.28(71)申请人 方建波地址 213000 江苏省常州市钟楼区五星街道汤家村委宣庄村75号(72)发明人 方建波　肖曦　黄浩　(51)Int.Cl.C09D 191/06(2006.01)C09D 183/04(2006.01)C09D 163/00(2006.01)C09D 5/16(2006.01)(54)发明名称一种乳液型汽车上光蜡的制备方法(57)摘要本发明公开了一种乳液型汽车上光蜡的制备方法，属于汽车用品技术领域。

按重量份数计，依次称取：60～90份乳化蜡，20～25份改性聚二甲基硅氧烷，8～12份处理剂，5～7份双酚A型环氧树脂，12～18份研磨剂和12～15份添加剂，将乳化蜡与改性聚二甲基硅氧烷混合于混料机中，并依次向混料机中加入处理剂，研磨剂，双酚A型环氧树脂，添加剂和混合乳化剂，于温度为50～70℃，转速为250～300r/min的条件下搅拌混合30～50min后，得上光蜡坯料，将上光蜡坯料冷却至室温，即得乳液型汽车上光蜡。

本发明技术方案制备的乳液型汽车上光蜡具有优异的耐高温性及光泽度的特点，同时提高金属的耐腐蚀性能。

权利要求书1页 说明书7页CN 108359380 A 2018.08.03C N 108359380A1.一种乳液型汽车上光蜡的制备方法，其特征在于，具体制备步骤为：（1）将蜡与混合乳化剂按质量比3：1～4：1混合，并加入蜡质量3～4倍的水，搅拌混合后，得乳化蜡；（2）将端羟基聚二甲基硅氧烷与甲苯按质量比1：5～1：10混合，并加入端羟基聚二甲基硅氧烷质量0.4～0.5倍的环氧氯丙烷和端羟基聚二甲基硅氧烷质量0.12～0.16倍的无水四氯化锡，搅拌混合后，真空蒸馏，得改性聚二甲基硅氧烷；（3）将（N -脒基）十二烷基丙烯酰胺与聚乙二醇衍生物按质量比2：1～1：1混合，并加入聚乙二醇衍生物质量0.1～0.2倍的对二氯苯和聚乙二醇衍生物质量0.08～0.12倍的二茂铁，搅拌混合，得处理剂；（4）将海藻酸钠与水按质量比1：5～1：7混合，并加入海藻酸钠质量0.2～0.4倍的高碘酸钠，搅拌混合后，旋转浓缩，干燥，得改性海藻酸钠；（5）将聚乙烯醇与改性海藻酸钠按质量比5：1～4：1混合，并加入聚乙烯醇质量80～100倍的水，搅拌混合，得聚乙烯醇混合液，将聚乙烯醇混合液降温，并将降温后的聚乙烯醇混合液与聚乙二醇400按质量比80：1～85：1混合，得混合料，将混合料质量0.03～0.08倍的异氰酸酯滴入混合料中，待滴加完毕后，再向混合料中加入混合料质量0.01～0.02倍的二月桂酸二丁基锡，搅拌混合后，得坯料液，将坯料液与乙二醇水溶液按质量比5：1～10：1混合，搅拌混合，冷却，得添加剂；（6）按重量份数计，依次称取：60～90份乳化蜡，20～25份改性聚二甲基硅氧烷，8～12份处理剂，5～7份双酚A型环氧树脂，5～8份研磨剂，1～3份三氟甲磺酸钪和12～15份添加剂，将乳化蜡与改性聚二甲基硅氧烷混合，并依次加入处理剂，研磨剂，双酚A型环氧树脂，添加剂，三氟甲磺酸钪和混合乳化剂，搅拌混合后，冷却，即得乳液型汽车上光蜡。

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201810738972.9(22)申请日 2018.07.06(71)申请人 上海诺科生物科技有限公司地址 201612 上海市松江区漕河泾开发区松江高科技园莘砖公路518号2幢502室申请人 广东药科大学(72)发明人 彭英春　伍春娴　(74)专利代理机构 上海精晟知识产权代理有限公司 31253代理人 冯子玲(51)Int.Cl.C08J 3/03(2006.01)C08L 91/06(2006.01)(54)发明名称一种低粘度的高固含量蜡乳液及其制备方法以及乳化剂(57)摘要本发明涉及一种低粘度的高固含量蜡乳液及其制备方法以及乳化剂。

本发明的乳化剂由包含以下质量份数比的原料制备而成：双十二烷基二苯醚二磺酸钠3～8份；失水山梨醇脂肪酸酯2～8份；聚氧乙烯醚失水山梨醇脂肪酸酯1～9份；A165自乳化单甘脂12～30份；Brij -30或brij -354～12份；硬脂酸1～6份。

本发明的高固含量蜡乳液由包含以下质量百分比的原料制备而成：石蜡50～55％；上述乳化剂5～5.5％；助乳化剂3％～8％；含氟聚合物0.1％～0.5％；硅油消泡剂0.2％；水余量。

权利要求书2页 说明书5页CN 110684205 A 2020.01.14C N 110684205A1.一种乳化剂，其特征在于，由包含以下质量份数比的原料混合搅拌制备而成：2.根据权利要求1所述的乳化剂，其特征在于：其中，所述失水山梨醇脂肪酸酯优选自失水山梨醇单油酸酯、失水山梨醇单硬酸酯、失水山梨醇单棕榈酸酯、失水山梨醇单月桂酸酯中的任意一种或几种。

3.根据权利要求1所述的乳化剂，其特征在于：其中，所述聚氧乙烯醚失水山梨醇脂肪酸酯优选自聚氧乙烯醚失水山梨醇单油酸酯、聚氧乙烯醚失水山梨醇单硬酸酯、聚氧乙烯醚失水山梨醇单棕榈酸酯、聚氧乙烯醚失水山梨醇单月桂酸酯中的任意一种或几种。
