循迹避障智能小车设计一、硬件设计1、车体结构智能小车的车体结构通常采用四轮驱动或两轮驱动的方式。

四轮驱动能够提供更好的稳定性和动力，但结构相对复杂；两轮驱动则较为简单，但在稳定性方面可能稍逊一筹。

在选择车体结构时，需要根据实际应用场景和需求进行权衡。

为了保证小车的灵活性和适应性，车架材料一般选择轻质且坚固的铝合金或塑料。

同时，合理设计车轮的布局和尺寸，以确保小车能够在不同的地形上顺利行驶。

2、传感器模块（1）循迹传感器循迹传感器是实现小车循迹功能的关键部件。

常见的循迹传感器有光电传感器和红外传感器。

光电传感器通过检测反射光的强度来判断黑线的位置；红外传感器则利用红外线的反射特性来实现循迹。

在实际应用中，可以根据小车的运行速度和精度要求选择合适的传感器。

为了提高循迹的准确性，通常会在小车的底部安装多个传感器，形成传感器阵列。

通过对传感器信号的综合处理，可以更加精确地判断小车的位置和行驶方向。

（2）避障传感器避障传感器主要用于检测小车前方的障碍物。

常用的避障传感器有超声波传感器、激光传感器和红外测距传感器。

超声波传感器通过发射和接收超声波来测量距离；激光传感器则利用激光的反射来计算距离；红外测距传感器则是根据红外线的传播时间来确定距离。

在选择避障传感器时，需要考虑其测量范围、精度、响应速度等因素。

一般来说，超声波传感器测量范围较大，但精度相对较低；激光传感器精度高，但成本较高；红外测距传感器则介于两者之间。

3、控制模块控制模块是智能小车的核心部分，负责处理传感器数据、控制电机驱动和实现各种逻辑功能。

常见的控制模块有单片机（如 Arduino、STM32 等）和微控制器（如 PIC、AVR 等）。

单片机具有开发简单、资源丰富等优点，适合初学者使用；微控制器则在性能和稳定性方面表现更优，适用于对系统要求较高的场合。

在实际设计中，可以根据需求和个人技术水平选择合适的控制模块。

4、电机驱动模块电机驱动模块用于控制小车的电机运转，实现前进、后退、转弯等动作。

TCRT5000红外反射式开关传感器寻黑白线循迹模块避障小车寻迹TCRT5000一体化光电传感器，具有抗干扰性强，使用方便等优点，是寻迹智能小车必备，检测距离10MM，多路可以适应多种黑线轨道，输入电压5V,黑线输出0V,白线输出5V,数字量输出，+：接直流DC5V正极-：接直流DC5V负极S：信号输出端，光敏三极管饱和，此时模块的输出端为高电平，指示二极管被点亮。

概述TCRT5000光电传感器模块是基于TCRT5000红外光电传感器设计的一款红外反射式光电开关。

传感器采用高发射功率红外光电二极管和高灵敏度光电晶体管组成，输出信号经施密特电路整形，稳定可靠。

应用场合：1.电度表脉冲数据采样2.传真机碎纸机纸张检测3.障碍检测4.黑白线检测基本参数：1.外形尺寸：长32mm~37 mm；宽7.5mm；厚2mm2.工作电压：DC 3V~5.5V，推荐工作电压为5V3.检测距离：1mm~8mm适用，焦点距离为2.5mm模块原理和应用电路原理图：图 1 TCRT5000传感器模块电路原理图传感器的红外发射二极管不断发射红外线，当发射出的红外线没有被反射回来或被反射回来但强度不够大时，光敏三极管一直处于关断状态，此时模块的输出端为低电平，指示二极管一直处于熄灭状态；被检测物体出现在检测范围内时，红外线被反射回来且强度足够大，光敏三极管饱和，此时模块的输出端为高电平，指示二极管被点亮。

驱动芯片：L298N双H桥驱动芯片2.驱动部分端子供电范围Vs：＋5V～＋35V；如需要板内输出5V，则供电范围Vs：+7V～+35V3.驱动部分峰值电流Io：2A4.逻辑部分端子供电范围Vss：＋5V～＋7V（可板内取电＋5V）5.逻辑部分工作电流范围:0～36mA6.控制信号输入电压范围：低电平：－0.3V≤Vin≤1.5V高电平：2.3V≤Vin≤Vss7.最大功耗：20W（温度T＝75℃时）8.存储温度：－25℃～＋130℃9.驱动板尺寸:55mm*49mm*33mm(带固定铜柱和散热片高度)10.驱动板重量：33g11.其他扩展：控制方向指示灯、逻辑部分板内取电接口。

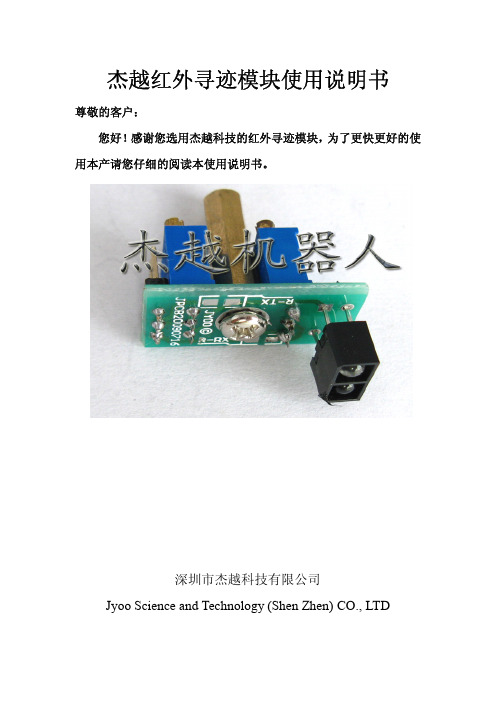

杰越红外寻迹模块使用说明书尊敬的客户：您好！感谢您选用杰越科技的红外寻迹模块，为了更快更好的使用本产请您仔细的阅读本使用说明书。

深圳市杰越科技有限公司Jyoo Science and Technology(Shen Zhen)CO.,LTD版权声明深圳市杰越科技有限公司保留所有权利深圳市杰越科技有限公司保留在不事先通知的情况下，修改本说明书中的产品和产品规格等文件的权利。

深圳市杰越科技有限公司不承担使用本手册或本产品不当，所造成直接的，间接的，附带的或相应产生的损失或责任。

深圳市杰越科技有限公司拥有本说明书，以及本说明书描述的产品的产权。

未经授权，不得直接或者间接地复制，制造，加工，本产品及相关部件。

目录前言 (3)安全警告 (3)常规安全概要 (4)关于保证 (5)功能介绍 (5)1、特点 (5)2、红外发送接收 (5)3、功能 (6)4、原理图 (6)装配指导 (6)1、配件 (7)3、焊接 (7)3、寻迹模块调节 (7)注意事项 (8)联系我们 (8)前言感谢购买杰越出品的红外寻迹模块，使用前请充分阅读本说明书。

安全警告注意以下警告，以免伤害操作人员以及其他人员，防止产品损坏。

下面的“危险”和“警告”符号是按照事故危险的程度来标出的。

下列符号指示哪些是禁止的，或哪些是必须遵循的。

常规安全概要请查看下列安全防范措施以避免受伤害并防止对本产品或任何与其相连接的产品造成伤害。

为了避免潜在的危险，请按详细说明来使用本产品。

■使用正确的电源线。

请使用满足国家标准的电源线。

指示一个潜在的危险情况，如果不避免，将导致死亡或严重伤害。

指一个潜在的危险情况，如果不避免，将导致轻度或中毒伤害，或物件损坏。

这个符号表示禁止操作。

这个符号表示必须注意的操作。

■正确的连接和断开。

请按说明书上所说的方式连接和断开相关部件■当有可疑的故障时不要进行操作。

如果您怀疑本产品有损伤，请让有资格的服务人员进行检查。

■不要在湿的或者潮湿的环境中操作。

//智能小车避障、循迹、红外遥控 C 语言代码// 实现功能有超声波避障， 红外遥控智能小车， 红外传感器实现小车自动循迹， 1602 显示小 车的工作状态，另有三个独立按键分别控制三种状态的转换 // 注：每个小车的引脚配置都不一样，要注意引脚的配置，但是我的代码注释比较多，看起 来比较容易一点 #include <> #include <> #include"" #include <> #define uchar unsigned char #define uint unsigned int uchar ENCHAR_PuZh1[8]=" uchar ENCHAR_PuZh2[8]=" uchar ENCHAR_PuZh3[8]=" ucharENCHAR_PuZh4[8]=" uchar ENCHAR_PuZh5[8]=" run back stop left right "; ";//1602 显示数组 H. H. H. uchar ENCHAR_PuZh6[8]=" xunji "; uchar ENCHAR_PuZh7[8]=" bizhang"; uchar ENCHAR_PuZh8[8]=" yaokong"; #define HW P2 #define PWM /****************************** P1 //红外传感器引脚配置 P2k 口 /* L298N 管脚定义 */ 超声波引脚控制 ******************************/ sbit ECHO=P3A2; sbit TRIG=P3A3；///// 红外控制引脚配置 sbit sbituchar KEY2=P3A7； KEY 仁 P3M;state_total=3,state_2=0；// 2 为红外遥控 ucharuchar time_1 uchar 局变量 // 超声波接收引脚定义 // 超声波发送引脚定义// 红外接收器数据线 // 独立按键控制 总状态控制全局变量 state_1,DAT; // 红外扫描标志位time_1=0,time_2=0;// 定时器 1 中断全局变量 控制转弯延时计数也做延时一次 time,timeH,timeL,state=0;// 超声波测量缓冲变量 count=0;//1602 显示计数 兼红外遥控按键 state_total =2 兼循迹按键 state_total= 0 自动避障 state_total=10 为自动循迹模块 1 为自动避障模块 time_ 2 控制 PWM 脉冲计数 state 为超声波状态检测控制全 uint /**************************/ unsigned char IRC0M[7]; // 红外接收头接收数据缓存 unsigned char Number,distance[4],date_data[8]={0,0,0,0,0,0,0,0}; /********* voidvoid voidIRC0M[2 ]存放的为数据 // 红外接收缓存变量 **/ IRdelay(char x); //x* 红外头专用 delay run(); back();void stop(); void left_90(); void left_180(); void right_90(); void delay(uint dat); //void init_test();void delay_100ms(uint ms) ;void display(uchar temp); void bizhang_test(); void xunji_test(); void hongwai_test();void Delay10ms(void);void init_test()// 定时器 0{ 1 外部中断 // 超声波显示 驱动 0 1 延时初始化 TMOD=0x11; TH1=0Xfe; TL1=0x0c; TF0=0; TF1=0; ET0=1; ET1=1; EA=1;// 设置定时器 0 1 // 装入初值定时一次为工作方式 1 16 位初值定时器2000hz// 定时器 // 定时器 // 允许定时器// 允许定时器 0 方式 1 计数溢出标志 1 方式 1 计数溢出标志 0 中断溢出 1 中断溢出//开总中断 if(state_total==1)// 为超声波模块时初始化 {TRIG=0; ECHO=0; EX0=0; IT0=1;}if(state_total==2)// 发射引脚低电平 // 接收引脚低电平 // 关闭外部中断// 由高电平变低电平，触发外部中断 0// 红外遥控初始化{ IT1=1; EX1=1;TRIG=1;}del ay(60);} void main(){ uint i; delay(50); init_test(); TR1=1; LCD1602_Init() ; delay(50); while(state_2==0)// 外部中断 1 为负跳变触发 // 允许外部中断 1 // 为高电平 I/O 口初始化// 等待硬件操作// 开启定时器 1{if(KEY1==0){Delay10ms(); // 消除抖动 if(KEY1==0) {state_total=0; // 总状态定义 0 为自动循迹模块 1 为自动避障模块2 为红外遥控while((i<30)&&(KEY1==0))// 检测按键是否松开{Delay10ms(); i++;}i=0;}}if(TRIG==0){while((i<30)&&(TRIG==0))// 检测按键是否松开{Delay10ms(); i++;}i=0;}if(KEY2==0){while((i<30)&&(KEY2==0))// 检测按键是否松开{Delay10ms(); i++; }i=0;// 检测按键 s1 是否按下//检测按键s2是否按下障模块Delay10ms(); // 消除抖动 if(TRIG==0) {state_total=1; 2 为红外遥控//总状态定义 0 为自动循迹模块 1 为自动避// 检测按键 s3 是否按下障模块Delay10ms(); // 消除抖动 if(KEY2==0) {state_total=2; 2 为红外遥控// 总状态定义 0 为自动循迹模块1 为自动避}}} init_test();delay(50); // 等待硬件操作50us TR1=0; // 关闭定时器 1 if(state_total==1) {//SPEED=90; bizhang_test();} if(state_total==0) {// SPEED=98; 电平// 自动循迹速度控制// 自动循迹速度控制高电平持续次数占空比为10 的低电平高电平持续次数占空比为40 的低xunji_test(); }if(state_total== 2){//SPEED=98; // 自动循迹速度控制高电平持续次数占空比为40 的低电平hongwai_test(); }void 断号init0_suspend(void)2 外部中断0 4 串口中断外部中断 1timeH=TH0;timeL=TL0;state=1;EX0=0;}void 断号0{if(state_total==1) { TH0=0X00;TL0=0x00;}if(state_total==0) { TH0=0Xec;TL0=0x78;time_1++;interrupt 0 //3 为定时器 1 的中断号 1 定时器0 的中// 记录高电平次数//// 标志状态为// 关闭外部中断1，表示已接收到返回信号//3 为定时器 1 的中断号2 外部中断0 4 串口中断time0_suspend0(void) interrupt 1外部中断 1// 自动避障初值装入// 装入初值// 自动循迹初值装入// 装入初值定时一次200hz// 控制转弯延时计数1 定时器0 的中}}void IR_IN(void){unsigned char j,k,N=0;EX1 = 0; IRdelay(5); if (TRIG==1) { EX1 =1; return;}//确认IR 信号出现//等IR 变为高电平，跳过 9ms 的前导低电平信号。

红外避障模块原理
红外避障模块是一种常用于智能小车、机器人等设备上的传感器模块，它能够
通过红外线来检测前方是否有障碍物，并向控制系统发送信号，从而实现避障功能。

那么，红外避障模块是如何实现这一功能的呢？接下来，我们将从原理方面进行详细介绍。

首先，红外避障模块由红外发射器和红外接收器组成。

红外发射器会发射一束
红外线，而红外接收器则会接收这束红外线。

当没有障碍物时，发射器发出的红外线会直接被接收器接收到；当有障碍物挡住红外线时，接收器就无法接收到完整的红外线。

这样，通过检测接收到的红外线的强弱，就可以判断前方是否有障碍物以及障碍物的距离。

其次，红外避障模块通过测量红外线的反射情况来判断障碍物的距离。

红外线
遇到障碍物后会发生反射，而红外接收器接收到的反射红外线的强度与距离成反比。

因此，通过测量接收到的红外线的强度，就可以间接地得知障碍物与红外避障模块的距离。

最后，红外避障模块通过处理接收到的红外信号来实现障碍物的识别。

一般来说，红外避障模块会将接收到的红外信号转换成数字信号，然后通过比较信号的强度来判断前方是否有障碍物以及障碍物的距离。

在实际应用中，可以根据具体情况设置不同的阈值，从而实现对不同距离障碍物的识别。

总的来说，红外避障模块通过发射和接收红外线，测量反射红外线的强度，并
处理接收到的红外信号，来实现对障碍物的检测和识别。

它在智能小车、机器人等设备中发挥着重要作用，为这些设备的自主避障功能提供了技术支持。

希望通过本文的介绍，能够让大家对红外避障模块的原理有一个更加清晰的理解。

智能小车之红外循迹以及红外避障模块电路设计红外寻迹模块
红外避障模块
一。

原理图
红外寻迹模块
红外避障模块
红外发射管，红外接收管
比较器LM393输出低电平时，绿色指示灯亮，输出高电平时绿色指示灯灭。

当3脚的电压大于2脚电压时输出高电平。

3脚的电压小于2脚电压输出低电平。

电位器用来调整反向输入端的电压。

原理图基本相同。

二。

红外避障模块
发射管一直在发射红外光，当前面的障碍物越近，反射回来的红外光越强，红外接收管的EC电压越接近0V，那么就会小于LM393的2脚的电压，LM393输出低电平，绿色指示灯亮。

在实际使用中红外接收管工作在放大区，也就是说C点的电压在不断的变化。

所以我们调节LM393的2脚的电压来改变灵敏度。

三。

寻迹模块
利用对不同颜色的障碍物对红外光的反射能力不同。

白颜色对红
外光的反射能力最强，黑色对红外光的反射能力最弱。

当寻迹模块在黒线上的时候蓝色指示灯灭，当寻迹模块不在黒线上的时候蓝色指示灯亮。

如何判断寻迹模块是偏左还是偏右呢?
就需要3个这样的模块，当偏离到黒线的左边时，左边的模块和中间的模块蓝色指示灯亮，右边的指示灯灭。

同理，当偏离到黑线右边时，右边和中间的模块蓝色指示灯亮，左边的指示灯灭。

调节电位器可以调节灵敏度。

越靠近桌面，3脚的电压越低，越远离桌面，3脚的电压越高。

三路红外循迹模块介绍红外循迹技术是一种常见的机器人导航和自动驾驶技术，它通过利用红外线传感器来检测地面上的红外线信号，实现对机器人运动方向的控制。

三路红外循迹模块是一种基于红外循迹技术的控制模块，它通常由红外线传感器、控制电路和连接接口等组成。

下面将对三路红外循迹模块的工作原理、应用领域以及使用注意事项进行详细介绍。

一、工作原理三路红外循迹模块通过红外线传感器探测地面上的红外线反射信号，从而确定机器人当前位置和运动方向。

模块通常配备了三个红外线传感器，分别位于机器人的左、中、右三个方向。

当机器人在循迹路径上行驶时，红外线传感器会检测到地面上的红外线反射信号并产生相应的电信号。

根据三路传感器的信号强度，可以确定机器人相对于循迹路径的位置以及需要调整的运动方向。

通过对传感器信号的处理和控制电路的反馈，三路红外循迹模块可以实现对机器人的精确控制和导航。

二、应用领域三路红外循迹模块广泛应用于机器人导航、智能小车、无人机等领域。

在机器人导航中，三路红外循迹模块可以帮助机器人实现自主避障和自动寻路功能，提高机器人的导航能力和智能化水平。

在智能小车领域，三路红外循迹模块可以用于控制小车沿着指定路径行驶，实现自动驾驶和遥控驾驶功能。

在无人机领域，三路红外循迹模块可以用于控制无人机在空中精确飞行，实现自主导航和巡航功能。

三、使用注意事项1. 红外线传感器的灵敏度和角度范围需要根据具体应用场景进行调整和配置，以确保传感器能够准确检测到地面上的红外线信号。

2. 红外线传感器需要与控制电路进行连接，通常通过数字引脚或模拟引脚进行数据传输和控制信号的交互。

3. 三路红外循迹模块的控制电路需要根据具体需求进行编程和调试，以确保模块能够正确识别红外线信号并实现准确的导航控制。

4. 在使用过程中，应注意避免模块与其他电子元件的干扰，以免影响红外线传感器的探测效果和模块的正常工作。

5. 在安装和使用过程中，应注意保护红外线传感器，避免受到外界光线、灰尘或其他物体的干扰，以确保传感器的准确性和稳定性。

四路红外循迹模块程序设计四路红外循迹模块是一种非常实用的电子产品，其主要功能是通过四个红外传感器来检测机器人或小车的轨迹，以便能够完成追踪或避障等任务，由此可见其在智能机器人领域中的广泛应用。

在进行程序设计时，需要考虑到以下几个方面：1.硬件连接首先需要将四路红外循迹模块连接到开发板上，并对其进行初始化操作。

通常情况下，四路红外循迹模块的引脚定义如下：#define IN1 2#define IN2 3#define IN3 4#define IN4 5此外，还需要定义模块的类型：#define TCRT5000 0#define TCRT5000L 12.传感器读取四路红外循迹模块正常工作时会对地面进行红外线照射，当地面上出现了黑色物体时，红外线将被吸收而无法被传感器接收，这时传感器的输出电平为高电平，反之则为低电平。

因此，我们可以通过读取四个传感器的输出电平来判断机器人或车辆前方的情况。

在读取传感器输出值时，需要使用Arduino的digitalRead函数，例如：int sen1 = digitalRead(IN1); //读取传感器1的输出值3.控制机器人或车辆运动根据四路红外循迹模块的读取结果，我们可以进行相应的机器人或车辆控制，以实现追踪、避障等功能。

具体来说，一些基本的控制语句如下：//调整运动方向void turnLeft()digitalWrite(9, HIGH); digitalWrite(10, LOW); digitalWrite(11, HIGH); digitalWrite(12, LOW); }void turnRight(){digitalWrite(9, LOW); digitalWrite(10, HIGH); digitalWrite(11, LOW); digitalWrite(12, HIGH); }void moveForward()digitalWrite(9, HIGH); digitalWrite(10, LOW); digitalWrite(11, LOW); digitalWrite(12, HIGH); }void stop(){digitalWrite(9, LOW); digitalWrite(10, LOW); digitalWrite(11, LOW); digitalWrite(12, LOW); }//判断路径void track(){int sen1 = digitalRead(IN1);int sen2 = digitalRead(IN2);int sen3 = digitalRead(IN3);int sen4 = digitalRead(IN4);if (sen1 == LOW && sen2 == LOW && sen3 == LOW && sen4 == LOW) {stop();}else if (sen1 == HIGH && sen2 == LOW && sen3 == LOW && sen4 == LOW) {turnLeft();}else if (sen1 == LOW && sen2 == HIGH && sen3 == LOW && sen4 == LOW) {turnLeft();}else if (sen1 == LOW && sen2 == LOW && sen3 == HIGH && sen4 == LOW) {turnRight();}else if (sen1 == LOW && sen2 == LOW && sen3 == LOW && sen4 == HIGH) {turnRight();}else {moveForward();}}以上代码片段就是四路红外循迹模块的核心控制程序，通过不断读取四个红外传感器的状态来调整机器人或车辆的运动方向，实现追踪或避障功能。
