PMCAD软件应用解析

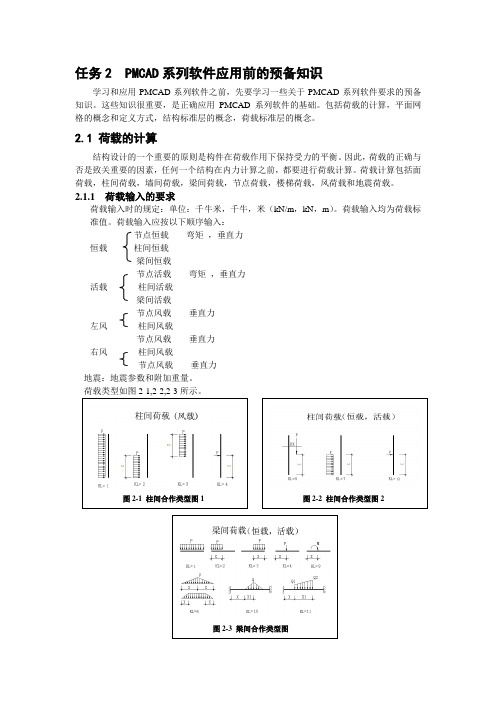

任务2 PMCAD 系列软件应用前的预备知识学习和应用PMCAD 系列软件之前，先要学习一些关于PMCAD 系列软件要求的预备知识。

这些知识很重要，是正确应用PMCAD 系列软件的基础。

包括荷载的计算，平面网格的概念和定义方式，结构标准层的概念，荷载标准层的概念。

2.1 荷载的计算结构设计的一个重要的原则是构件在荷载作用下保持受力的平衡。

因此，荷载的正确与否是致关重要的因素，任何一个结构在内力计算之前，都要进行荷载计算。

荷载计算包括面荷载，柱间荷载，墙间荷载，梁间荷载，节点荷载，楼梯荷载，风荷载和地震荷载。

2.1.1 荷载输入的要求荷载输入时的规定：单位：千牛米，千牛，米（kN/m ，kN ，m ）。

荷载输入均为荷载标准值。

荷载输入应按以下顺序输入：节点恒载弯矩 ，垂直力恒载 柱间恒载梁间恒载节点活载 弯矩 ，垂直力活载 柱间活载梁间活载节点风载 垂直力左风 柱间风载节点风载 垂直力右风 柱间风载节点风载 垂直力地震：地震参数和附加重量。

荷载类型如图2-1,2-2,2-3所示。

2.1.2 面荷载的计算面荷载的计算主要是楼面荷载的计算。

1）恒载：板自重+ 双面抹灰+ 面层+ 吊顶【例2-1】有一工程楼面板厚120mm , 采用钢筋混凝土材料，其容重为27kN/m3; 双面抹灰采用水泥砂浆，厚度每面20 mm，其容重为20kN/m3 ; 面层用地砖，地砖厚度10 mm，水泥砂浆垫层厚20 mm，其容重为20kN/m3 ;加50公斤的吊顶。

其面荷载计算：q=0.12X27+0.04X20+0.03X20+0.5= 3.24 + 0.8 + 0.6 + 0.5 = 5.14kN/m2 2）活载：查国家荷载规范：（kN/m2 ）住宅：2.0，食堂：2.5，礼堂：3.0，商店：3.5书库：5.0~12.0，机房：7.0，楼梯：3.5，阳台：3.52.1.3 梁间荷载的计算梁间荷载主要有由楼板的面荷载传递到梁的荷载，一般简化成线荷载；另一荷载由填充墙作用在梁上的荷载，也简化成线荷载。

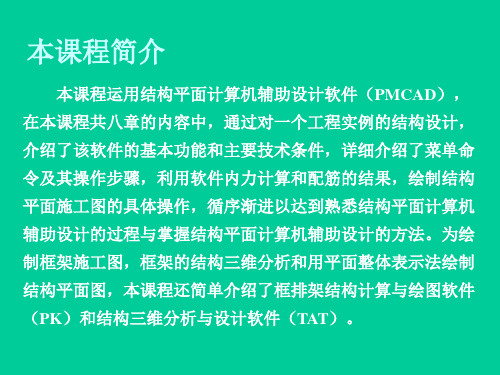

建筑结构CAD教程崔钦淑浙江工业大学建筑工程学院教学目标熟悉PMCAD主菜单及操作过程、熟练掌握PMCAD建筑模型与荷载输入熟练掌握结构楼面布臵信息及荷载的传递与校验、熟练掌握结构施工图的绘制，能将PMCAD数据文件转换为PK、连续梁数据文件。

完成PMCAD建模的主要步骤建筑模型与荷载输入结构楼面布臵信息楼面荷载传导计算对于一个新的工程的设计和计算，应先选择一个盘符建立该工程的文件夹，然后启动PMCAD程序。

结构标准层的建立对如下所示的例题，我们首先要根据二层建筑平面图建立第一结构标准层。

第一结构标准层包括建筑二层的梁板及一层的柱（提示：一层柱的高度计算到基础的顶面）。

设计资料：某三层现浇框架职工食堂，建筑平、立、剖面图见图，现浇楼、屋盖，室内外高差0.45m，基础顶面距室外地面0.5m，抗震设防裂度为6度，Ⅱ类场地土，近震。

混凝土强度等级：梁、板、柱为C30，主筋HRB335变形钢筋，箍筋HPB235钢筋。

框架填充墙采用300×250×110水泥空心砖。

基本术语●轴线：即建筑平面图上的轴线。

它是确定建筑的墙、柱、梁位臵的线段，也叫定位轴线。

●网格线：平面图中通过墙、柱、梁的轴线。

●网格：网格线交织后被交点分割成的线段。

●节点：网格线的交点、线段的端点、圆弧的圆心点。

PMCAD结构建模前的准备●第一步：进行结构平面布臵●第二步：确定梁柱截面尺寸●第三步：荷载统计●第四步：确定结构标准层与荷载标准层第2章PMCAD结构平面设计软件应用 一般混凝土板－梁体系构件截面尺寸第2章PMCAD 结构平面设计软件应用✓混凝土框架主梁的截面高度、宽度ｈ＝（1/10~1/15）l （l —主梁跨度）,b =（1/2~1/3）h 。

✓框架柱的截面尺寸，可根据该柱估计承受的最大竖向荷载的设计值，按轴压比的要求，用下式估算：非抗震设计时：A ≥(1.1~1.2)N c /f c框架结构柱截面尺寸的估算第2章PMCAD 结构平面设计软件应用在抗震设计时：一级抗震设防：Ａ≥N c / (0.7f c )二级抗震设防：A ≥N c / (0.8f c )三级抗震设防：A ≥N c / (0.9f c )式中：N c ——竖向静载和活载（考虑活荷载折减）与地震作用组合下的轴力设计值，可近似取N c =n ×C ×F ×q 框架柱截面尺寸的估算第2章PMCAD 结构平面设计软件应用框架柱截面尺寸的估算q——折算在建筑面积上均布竖向荷载（结构自重和使用荷载）及填充墙材料重量设计值，q根据实际情况计算确定。

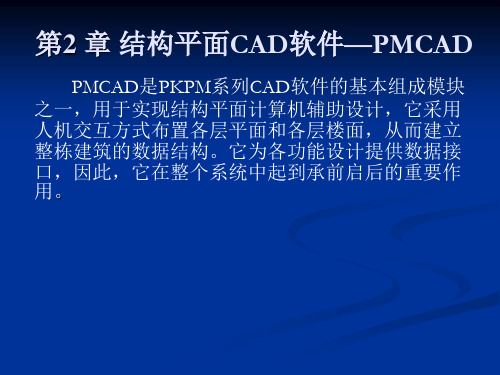

第三章 PMCAD-结构平面计算机辅助设计软件PMCAD是PKPM系列CAD软件的基本组成模块之一，它采用人机交互方式，引导用户逐层地布置各层平面和各层楼面，并具有较强的荷载统计和传导计算功能，可方便地建立整栋建筑的数据结构。

由于PMCAD建立了整栋建筑的数据结构，使得PMCAD成为PKPM系列结构设计软件的核心，为功能设计提供数据接口。

PMCAD是三维建筑设计软件APM与结构设计CAD相连接的必要接口。

因此，它在整个系统中起到承前启后的重要作用。

第一节 PMCAD的基本功能1、人机交互建立全楼结构模型人机交互方式引导用户在屏幕上逐层布置柱、梁、墙、洞口、楼板等结构构件，快速搭起全楼的结构构架。

2、自动导算荷载建立恒活荷载库①引导用户人机交互地输入或修改各房间楼面荷载、主梁荷载、次梁荷载、墙间荷载、节点荷载及柱间荷载，并方便用户使用复制、拷贝、反复修改等功能；②可分类详细输出各类荷载，也可综合叠加输出各类荷载；③计算次梁、主梁及承重墙的自重；④对于用户给出的楼面恒、活荷载，程序自动进行楼板到次梁、次梁到框架梁或承重墙的分析计算，所有次梁传到主梁的支座反力、各梁到梁、各梁到节点、各梁到柱传递的力均通过平面交叉梁系计算求得。

3、为各种计算模型提供计算所需数据文件①形成PK按平面杆系或连续梁计算所需的数据文件；②为三维空间杆系薄壁柱程序TAT提供计算数据文件接口；③为空间有限元壳元计算程序SATWE提供数据文件接口；④为基础设计CAD模块提供底层结构布置与轴线网格布置，还提供上部结构传下的恒、活荷载。

4、为上部结构各绘图CAD模块提供结构构件的精确尺寸如梁柱总图的截面、跨度、挑梁、次梁、轴线号、偏心等，剪力墙的平面与立面模板尺寸，楼梯间布置等。

5、现浇钢筋混凝土楼板结构计算与配筋设计及结构平面施工图辅助设计①楼板配筋画图；②自动绘制梁、柱、墙和门窗洞口，柱可为十多种异形柱；③标注轴线，包括弧轴线；④标注尺寸，可对截面尺寸自动标注；⑤标注字符；⑥写中文说明；⑦画预制楼板；⑧对图面不同内容的图层管理，可对任意图层作开闭和删除操作；⑨绘制各种线型图素，任意标注字符；⑩图形的编辑、缩放、修改，如删除、拖动、复制等。

PMCAD软件使用方法【摘要】：本文介绍了PMCAD的使用方法，首先是建模的注意事项，错层的输入方法、荷载输入注意事项。

【关键词】：PKPM一、关于建模的注意事项：1、当发生节点过密情况，特别是各结构标准层合并后的总网格中节点过密时，可点网格生成菜单下的节点距离菜单，加大合并的节点距离从而把相距过近的多个节点合并为一。

2、上、下层位置应对齐的网格节点应确保对齐，以免形成总网格后的节点过多过密。

3、多使用偏心布置构件以减少过近过密网格节点产生，但不应把杆件偏心至另一相邻节点上。

4、为减少荷载导荷出错机会，布置墙处的各层上下节点尽量对应一致，即该部位各层网格节点不宜不同。

5、墙悬空时其下层的相应部位一定要布置梁。

6、洞口跨越墙的两个节点上下层之外，对跨越节点的洞口应作为两个洞口输入。

但是，如果按先输入大洞口，再输入洞口上的节点网格的次序，则程序会自动切割垮越新增节点的洞口为两个洞口。

另一方面，如果节点之间输入了两个洞口，则程序会在形成后面菜单数据后，在两洞口中间自动增加一个节点。

7、当在后面主菜单1中与与本章菜单中模型不一致，或发生错误时；可把各层重新生一下网点。

（可利用节点对齐功能，则各层可自动形成网点）8、两节点之间只能有一个杆件相连，对于两节点之间有弧梁、又有直梁的情况时，应在弧梁上设置一节点。

9、劲性混凝土、钢管混凝土构件的材料属性应定义为混凝土，结构主材应为钢和混凝土。

10、平面拼接，要使当前工程和拼接工程的层信息保持一致，低层往高层拼接。

11、斜杆端点应在楼层处，不应在层间，否则计算不予考虑。

12、除顶层外，用上节点高、梁顶标高、错层斜梁形成的斜梁，不能跨越本标准层。

13、层间梁不能用来做错层处理，层间梁可以传到SATWE软件和PK二维框架软件进行计算，但TAT 软件还不能处理层间梁结构，只把其上的荷载分担到上下楼层。

14、按主梁输入的次梁三维结构计算程序默认为不调幅梁。

15、对于柱的布置，当柱截面跨越两个或多个节点时，要柱只是布置在了其中的一个节点上。
