Hysys软件的使用介绍
类型
单元操作
预设的塔模型 ·三侧线常压蒸馏塔（3 Stripper Crude） （ Prebuilt ·四侧线常压蒸馏塔（4 Stripper Crude） Columns） ·常规吸收塔（Absorber） ·常规精馏塔（Distillation） ·FCCU 主分馏塔（FCCU Main Fractionator） ·液-液萃取塔（Liquid-Liquid Extractor） ·再沸吸收塔（Reboiled Absorber） ·回流吸收塔（Refluxed Absorber） ·三相精馏塔（Three Phase Distillation） ·减压塔（Vacuum Resid Tower）
– 子流程的“挂起”是按照模拟中的流程层次进行运作。
• “挂起”的概念只适用于稳态计算。
• 例：如下流程
环境
主流程
子流程 A 子流程 B
子流程 C 子流程 D 子流程 E
子流程 F
环境
• 当你进入子流程F修改其中某塔的塔盘数时，所有其它 的流程将“挂起”，直到子流程F得到满意的方案；当 返回主流程时，所有流程基于新的方案自动重新进行计
帮助
• 帮助专题
–内容- 适用于浏览整个文档。 用户指南和参考 手册均包含在帮助中。
• 在用户指南中的所有信息在Hysys用户手册下均可以 找到。
–索引 -使用索引项来寻找关于某个专题的帮助 –寻找 -用于查找关于含有任何字或词的专题的 帮助
• “这是什么?” 帮助
–从帮助菜单中选择 “目前表格的帮助?”然后 在任何区域上单击得到这一项目的帮助
可模拟的操作类型
类型 单元操作 容器（Vessels） ·三相分离罐（3-Phase Separator） ·连续搅拌釜反应器（Continuous Stirred Tank Reactor） ·转化反应器（Conversion Reactor） ·平衡反应器（Equilibrium Reactor） ·Gibbs 反应器（Gibbs Reactor） ·分离罐（Separator） ·大型储罐（Tank） ·空气冷却器（Air Cooler）（Air Cooler） 热交换设备 （Heat Transfer ·冷凝器（Cooler） Equipment） ·火焰加热炉（Fired Heater）（Fired Heater） ·换热器（Heat Exchanger） ·加热器（Heater） ·LNG

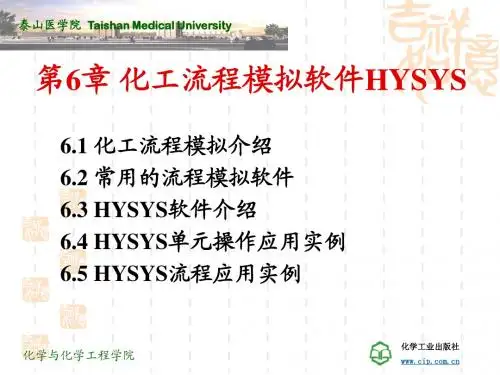

第6章 化工流程模拟软件HYSYS
化学与化学工程学院
化学工业出版社
泰山医学院 Taishan Medical University
稳态模拟的具体步骤: 稳态模拟的具体步骤:
稳态模拟的具体步骤.doc
化学与化学工程学院
化学工业出版社
泰山医学院 Taishan Medical University
6.4.3 精馏
例题6-3.doc
化学与化学工程学院
化学工业出版社
泰山医学院 Taishan Medical University
6.4.4 反应
例题6-4.doc
化学与化学工程学院
化学工业出版社
泰山医学院 Taishan Medical University
化学与化学工程学院
化学工业出版社
泰山医学院 Taishan Medical University
图6-14 流体输送例题附图
化学与化学工程学院
化学工业出版社
泰山医学院 Taishan Medical University
针对该问题的模拟步骤如下: 针对该问题的模拟步骤如下:
化学工业出版社
泰山医学院 Taishan Medical University
(2)模拟环境 ) 在模拟基础管理中完成了相关定义后, 就可以点击右下侧的"Enter Simulation Environment"按钮进入模拟环境 .可用的对 象包括物流,能流,设备,调节器,数据 表等,可通过点击->移动->点击的顺序 放置在PFD图上.
化学与化学工程学院
HYSYS菜单栏
化学工业出版社
泰山医学院 Taishan Medical University
6.3.2 HYSYS使用步骤 使用步骤
流程模拟软件HYSYSPPT课件
化学与化学工程学院
化学工业出版社
泰山医学院 Taishan Medical University
6.2.1 Aspen工程套件
Aspen Plus具有如下特点：
➢ 齐备的单元操作模块； ➢ 工业上最适用和完备的物性系统； ➢ 快速可靠的流程模拟技术； ➢ 具有经济评价功能； ➢ 方便灵活的用户操作环境。
6.1.3 模型化
稳态
动态
单 机理
系
元 模型
统
模
模
型
型
系统结 构模型
化学与化学工程学院
集中参数模型 代数方程
分布参 数模型
一维 多维
常微分方 程
偏微分方 程
经验模型
代数方程
图（矩阵）
常微分 方程
偏微分 方程
偏微分 方程
常微分 方程
化学工业出版社
泰山医学院 Taishan Medical University
化学与化学工程学院
化学工业出版社
泰山医学院 Taishan Medical University
6.2.5 DSO
该系统由仿DCS、物性数据库、单元操作模 块库、智能评分模块及调度模块等构成。DSO工 艺平台遵循大型系统软件开发原则，依据一定的 规则，将所要模拟的化工过程切分成为相互间没 有或只有较少交互作用的各个独立部分（对象）， 主要包括组分、物流、设备、仪表、调节器、开 关、手操器、阀等，分别用相应的类予以描述。
6.1 化工流程模拟介绍
6.1.1 流程模拟分类 6.1.2 化工流程模拟的步骤 6.1.3 模型化 6.1.4 流程模拟
化学与化学工程学院
化学工业出版社
泰山医学院 Taishan Medical University
HYSYS培训教程-7-气体集输课件-62页PPT资料
注：所有函数前面必须添加“+”（简单数学运算）或“” （逻辑运算、三角函数、对数等运算）才能执行运算
2019/11/28
Copyright LandTech. 20019/9
45
LandTech培训材料
0
17
LandTech培训材料
添加管段
3. 点击添加段按钮，向管路单元模块添加第一个小段。规定下列段信息。
水平管路的梯度是0。负的梯度表明出口位置高于入口。
4. 点击浏览段按钮，去规定直径。 5. 选择序列40 作为管路序列。
HYSYS包含一个有三种管路序列的数据库，40，80，160。
6. 从可应用的直径列名组中，选择76.20mm (3 inch)直径的管子，点击规定 按钮，HYSYS 会计算其内径和外径。 7. 使用缺省的管子材质，低碳钢，和缺省的粗糙度，4.572e5m(0.0018inch)。
0
20
LandTech培训材料
添加管段
9. 切换到全局HTC 单选按钮，输入环境温度5℃（40℉）。 10. 切换到估计HTC页，完成该页如下：
0
21
LandTech培训材料
培训内容
1. 工况介绍 2. 学习目的 3. 前提 4. 工艺预览 5. 搭接模拟
6. 添加管段 7. 完成模拟 8. 分析结果

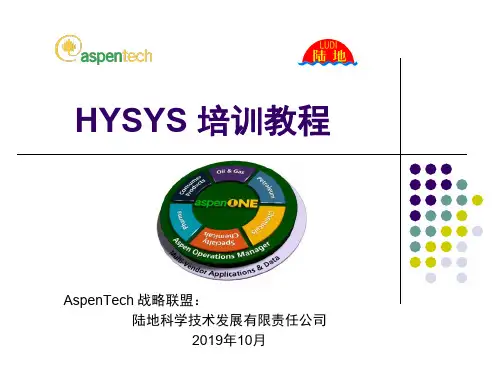

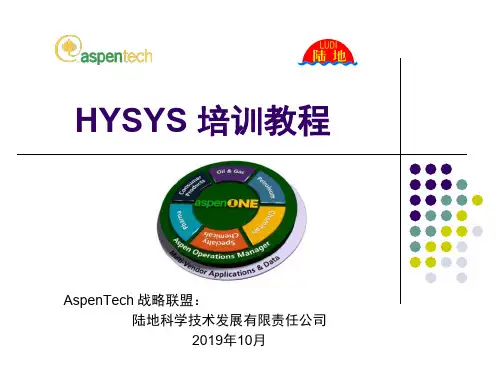

HYSYS 培训教程
AspenTech 战略联盟： 陆地科学技术发展有限责任公司 2019年10月
HYSYS 培训教程 ——气体集输
陆地科技 2019年10月
LandTech培训材料
培训内容
1. 工况介绍
2. 学习目的
3. 前提
4. 工艺预览
5. 搭接模拟

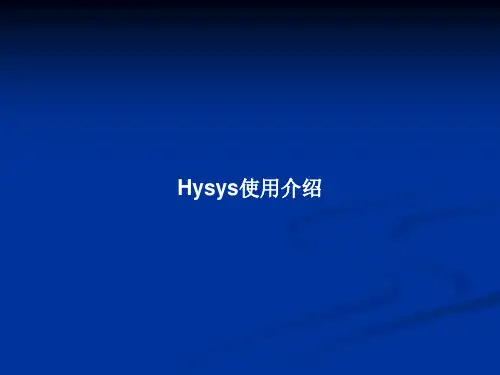

Hysys使用介绍PPT教案
Peng-Robinson： This model is ideal for VLE calculations as well as calculating liquid densities for hydrocarbon systems. Several enhancements to the original PR model were made to extend its range of applicability and to improve its predictions for some nonideal systems. However, in situations where highly non-ideal systems are encountered, the use of Activity Models is recommended.
第4页/共60页
Sour PR： Combines the PR equation of state and Wilson's APISour Model for handling sour water systems.
Sour SRK： Combines the Soave Redlich Kwong and Wilson's APISour Model.
第1页/共60页
热力学方法
PR：〉-271C，〈1000Bar SRK > -143C, <359Bar 半经验模型：
CS （Chao – Seader) -18C – 260, < 100Bar GS ( Grayson - Streed) -18C – 425, < 200Bar GS是在CS的基础上发展起来的尤其适合高含氢系统。采用Lee-Kesler方
第4页/共60页
Sour PR： Combines the PR equation of state and Wilson's APISour Model for handling sour water systems.
Sour SRK： Combines the Soave Redlich Kwong and Wilson's APISour Model.
第1页/共60页
热力学方法
PR：〉-271C，〈1000Bar SRK > -143C, <359Bar 半经验模型：
CS （Chao – Seader) -18C – 260, < 100Bar GS ( Grayson - Streed) -18C – 425, < 200Bar GS是在CS的基础上发展起来的尤其适合高含氢系统。采用Lee-Kesler方
Hysys软件的使用介绍PPT课件
• 组份列表 • 物性方法 • 虚拟组份 • 油管理器 • 反应列表
构成 ----Simulation Enviroment
❖ 模拟环境：
• 主流程 • 子流程 • 塔流程
(特殊子流程）
环境
• Hysys中的五个环境：
– 基础环境 – 原油特性环境 – 主流程环境 – 子流程环境 – 塔环境
环境
• 基础环境：开始模拟首先进入基础环境，在这里 要创建、定义、修改流程模拟使用的流体包。
• 原油特性环境：通过创建和定义化验和调和组分 来描述油品。原油环境只能从基础环境中进入。
• 主流程环境：是主要的工作环境，通过流股、单 元模块和子流程来定义主模拟流程。
环境
• 子流程环境：嵌在主流程环境中，在这里可 以定义物流、单元模块和其它子流程。
2006年，Aspentech公司的原hyprotech研发总部关闭， 研发人员都被雇佣到Honeywell的研发部门 Aspentech和Honeywell之间达成的协议主要有： 1. Aspentech公司将保留hyprotech产品许可，以继续实 施、推广、销售和开发hyprotech的权利 2. Aspentech公司在三年内不参与OTS业务竞争 3. 两年支持协议，对转让的hyprotech产品，Aspentech 公司将继续为Honeywell公司提供新版产品的源代码 2004年12月23日交易完成
Component
Rxn Manager Define Rxns
Main Flowsheet
Sub-flowsheet
Oil Manager Define Oil
Hypothetical Manager
Simulation Basis
Column Simulation Environment
构成 ----Simulation Enviroment
❖ 模拟环境：
• 主流程 • 子流程 • 塔流程
(特殊子流程）
环境
• Hysys中的五个环境：
– 基础环境 – 原油特性环境 – 主流程环境 – 子流程环境 – 塔环境
环境
• 基础环境：开始模拟首先进入基础环境，在这里 要创建、定义、修改流程模拟使用的流体包。
• 原油特性环境：通过创建和定义化验和调和组分 来描述油品。原油环境只能从基础环境中进入。
• 主流程环境：是主要的工作环境，通过流股、单 元模块和子流程来定义主模拟流程。
环境
• 子流程环境：嵌在主流程环境中，在这里可 以定义物流、单元模块和其它子流程。
2006年，Aspentech公司的原hyprotech研发总部关闭， 研发人员都被雇佣到Honeywell的研发部门 Aspentech和Honeywell之间达成的协议主要有： 1. Aspentech公司将保留hyprotech产品许可，以继续实 施、推广、销售和开发hyprotech的权利 2. Aspentech公司在三年内不参与OTS业务竞争 3. 两年支持协议，对转让的hyprotech产品，Aspentech 公司将继续为Honeywell公司提供新版产品的源代码 2004年12月23日交易完成
Component
Rxn Manager Define Rxns
Main Flowsheet
Sub-flowsheet
Oil Manager Define Oil
Hypothetical Manager
Simulation Basis
Column Simulation Environment
HYSYS说明

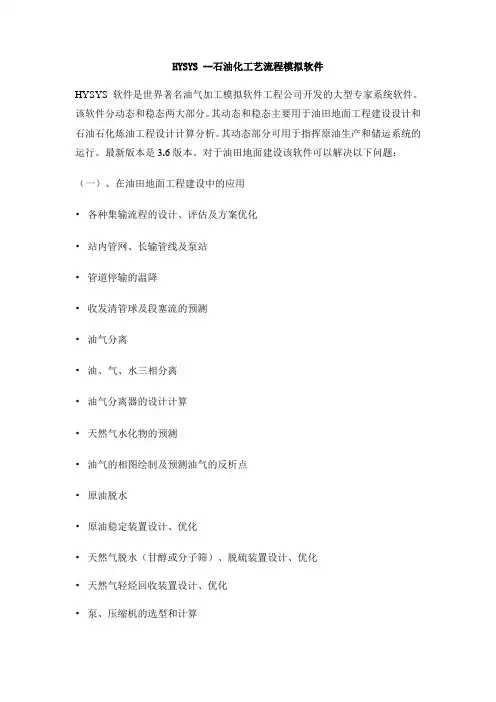

HYSYS --石油化工艺流程模拟软件HYSYS 软件是世界著名油气加工模拟软件工程公司开发的大型专家系统软件。
该软件分动态和稳态两大部分。
其动态和稳态主要用于油田地面工程建设设计和石油石化炼油工程设计计算分析。
其动态部分可用于指挥原油生产和储运系统的运行。
最新版本是3.6版本。
对于油田地面建设该软件可以解决以下问题：（一）、在油田地面工程建设中的应用•各种集输流程的设计、评估及方案优化•站内管网、长输管线及泵站•管道停输的温降•收发清管球及段塞流的预测•油气分离•油、气、水三相分离•油气分离器的设计计算•天然气水化物的预测•油气的相图绘制及预测油气的反析点•原油脱水•原油稳定装置设计、优化•天然气脱水（甘醇或分子筛）、脱硫装置设计、优化•天然气轻烃回收装置设计、优化•泵、压缩机的选型和计算（二）、在石油石化炼油方面的应用1 ．常减压系统设计、优化；2 ．FCC 主分馏塔设计、优化；3 ．气体装置设计与优化；4 ．汽油稳定、石脑油分离和气提、反应精馏、变换和甲烷化反应器、酸水分离器、硫和HF 酸烷基化、脱异丁烷塔等设计与优化；5 ．在气体处理方面：可完成：胺脱硫、多级冷冻、压缩机组、脱乙烷塔和脱甲烷塔、膨胀装置、气体脱氢、水合物生成/ 抑制、多级、平台操作、冷冻回路、透平膨胀机优化。
一.HYSYS 软件的国内外应用情况Hyprotech 公司创建于1976 年，是世界上最早开拓石油、化工方面的工业模拟、仿真技术的跨国公司。
其技术广泛应用于石油开采、储运、天然气加工、石油化工、精细化工、制药、炼制等领域。
它在世界范围内石油化工模拟、仿真技术领域占主导地位。
Hyprotech 已有17000 多家用户，遍布80 多个国家，其注册用户数目超过世界上任何一家过程模拟软件公司。
目前世界各大主要石油化工公司都在使用Hyprotech 的产品，包括世界上名列前茅的前15 家石油和天然气公司，前15 家石油炼制公司中的14 家和前15 家化学制品公司中的13 家。
HYSYS培训教程1安装及简单使用-PPT文档资料64页
4
LandTech培训材料
备注
如果没有加密狗，必须运行工具软件给Aspen公司发送加密锁代码 以便生成许可证文件
需要用户打印安装指导手册（在文档DVD盘中）
DVD介质盘
DVD 1
Aspen Engineering Suite（工程套件）
DVD 2
Aspen Manufacturing and Supply Chain（加工及供应链套件）
18
LandTech培训材料
热力学模型
状态方程（EOS）
GCEOS、KabadAspen ONE、Lee-Kesler Plocker、Peng-Robinson PRSV、SRK、Sour PR、Sour SRK、Zudkevitch Joffee
活度模型（Activity Model），液体的活度模型
HYSYS 培训教程
AspenTech 战略联盟： 陆地科学技术发展有限责任公司 2019年10月
HYSYS 培训教程 ——安装及简单使用
陆地科技 2019年10月
LandTech培训材料
培训内容
1. HYSYS安装 2. 过程模拟基本概念 3. HYSYS操作入门 4. HYSYS案例分析 5. HYSYS编程 6. 问题交流
旋风分离器，水力旋流器，真空旋转分离器，简单固体分离器
反应器
连续搅拌反应罐，转化反应器，平衡反应器，Gibbs反应器等
预设的塔模型
3剥离塔，4剥离塔，吸收解吸塔，蒸C馏op塔yri，ght常La减ndT压ec塔h 20，08精/10馏塔，组分分离器，液-液萃取塔，有再20 沸器的吸收塔，有回流的吸收塔，三相蒸馏塔，残油吸收塔等。所有塔都能在板上加反应单元进行

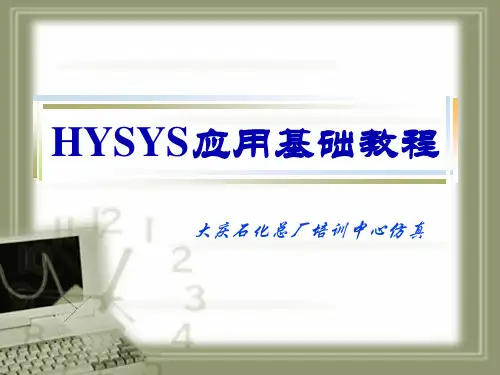

HYSYS使用教程
-21-
第一章 HYSYS入门
绘制相图：
GasWell1的相图： Tools\Utilities…
HYSYS应用基础教程
-22-
第一章 HYSYS入门
属 性 表：
考察GasWell2 的质量密度在压 力2500KPa,5000 KPa,7500KPa和 9000KPa 下随温 度变化的情况：
HYSYS应用基础教程
-14-
第一章 HYSYS入门
练习题2：
建立由以下组份组成的组份列表：
N2, CO2, C1, C2, C3, i-C4, n-C4, i-C5, n-C5, C6 , H2O Peng Robinson
物性方法：
输出流体包，并命名为Daqing.fpk 输出组份列表，并命名为Daqing.cml
Simulation Basis
HYSYS应用基础教程
-6-
第一章 HYSYS入门
输入条件：
组分列表：
N2, H2S, CO2, C1, C2, C3, i-C4, n-C4, i-C5, n-C5, C6, H2O, C7+(NBP=110º C)
物性方法：
Peng Robinson GasWell 1(Mole Fraction)：
-25-
•查看/删除/复制
组份列表。
C:\Programefile\Hyprotech\Hysys3.2\Paks
HYSYS应用基础教程
-10-
第一章 HYSYS入门
建流体包：
选物性方法
•
状态方程（气相）
3
• 活度系数（液相）
HYSYS使用教程
Streams Temperature Pressure Flowrate GasWell1 40º C 4135KPa 425Kgmole/h GasWell2 45º C 3450KPa 375Kgmole/h GasWell3 40º C 575Kgmole/h HYSYS应用基础教程 -18-
数据类型：
Hysys有四大数据类型，分别是组分数据、物性方法、 物流数据以及单元操作模块： 组分数据： 装置设备及管道当中存在的物质 物流数据： 包括物流的流量、温度、压力以及携带多少能量 单元操作模块： 就是指生产设备的操作参数及尺寸等。 物性计算方法： 是一些化工热力学方程。
HYSYS应用基础教程
-15-
第一章 HYSYS入门
定义物流：
按F4打开模板库 单击物流图标 单击加入按钮 双击打开属性窗口 修改物流名称 输入P.V.T参数 输入物流组成（基准） 分析结果
HYSYS应用基础教程
-16-
第一章 HYSYS入门
闪蒸计算：
闪蒸计算：
N2 H2S CO2 C1 C2 C3 iC4 nC4 iC5 nC5 C6 C7+ H2O 0.0002 0.0405 0.0151 0.7250 0.0815 0.0455 0.0150 0.0180 0.0120 0.0130 0.0090 0.0252 0.0000
HYSYS应用基础教程
-7-
•查看/删除/复制
组份列表。
C:\Programefile\Hyprotech\Hysys3.2\Paks
HYSYS应用基础教程
-10-
第一章 HYSYS入门
建流体包：
选物性方法
•
数据类型：
Hysys有四大数据类型，分别是组分数据、物性方法、 物流数据以及单元操作模块： 组分数据： 装置设备及管道当中存在的物质 物流数据： 包括物流的流量、温度、压力以及携带多少能量 单元操作模块： 就是指生产设备的操作参数及尺寸等。 物性计算方法： 是一些化工热力学方程。
HYSYS应用基础教程
-15-
第一章 HYSYS入门
定义物流：
按F4打开模板库 单击物流图标 单击加入按钮 双击打开属性窗口 修改物流名称 输入P.V.T参数 输入物流组成（基准） 分析结果
HYSYS应用基础教程
-16-
第一章 HYSYS入门
闪蒸计算：
闪蒸计算：
N2 H2S CO2 C1 C2 C3 iC4 nC4 iC5 nC5 C6 C7+ H2O 0.0002 0.0405 0.0151 0.7250 0.0815 0.0455 0.0150 0.0180 0.0120 0.0130 0.0090 0.0252 0.0000
HYSYS应用基础教程
-7-
•查看/删除/复制
组份列表。
C:\Programefile\Hyprotech\Hysys3.2\Paks
HYSYS应用基础教程
-10-
第一章 HYSYS入门
建流体包：
选物性方法
•
