2020高考二轮复习专题一： 力学实验 (word 含答案)

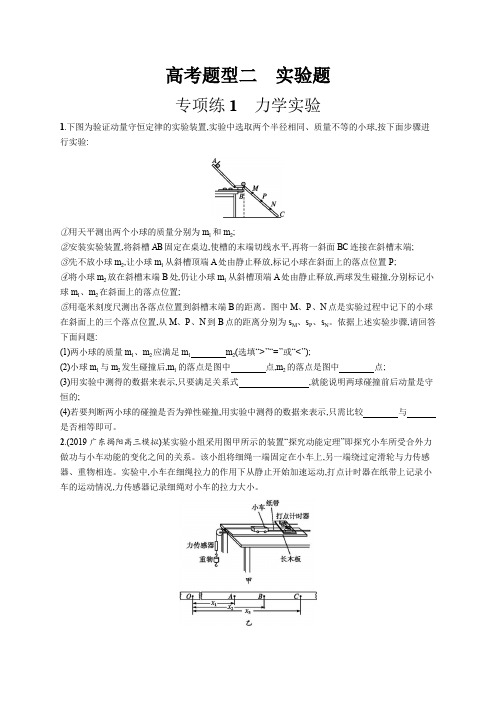

高考题型二实验题专项练1力学实验1.下图为验证动量守恒定律的实验装置,实验中选取两个半径相同、质量不等的小球,按下面步骤进行实验:①用天平测出两个小球的质量分别为m1和m2;②安装实验装置,将斜槽AB固定在桌边,使槽的末端切线水平,再将一斜面BC连接在斜槽末端;③先不放小球m2,让小球m1从斜槽顶端A处由静止释放,标记小球在斜面上的落点位置P;④将小球m2放在斜槽末端B处,仍让小球m1从斜槽顶端A处由静止释放,两球发生碰撞,分别标记小球m1、m2在斜面上的落点位置;⑤用毫米刻度尺测出各落点位置到斜槽末端B的距离。

图中M、P、N点是实验过程中记下的小球在斜面上的三个落点位置,从M、P、N到B点的距离分别为s M、s P、s N。

依据上述实验步骤,请回答下面问题:(1)两小球的质量m1、m2应满足m1m2(选填“>”“=”或“<”);(2)小球m1与m2发生碰撞后,m1的落点是图中点,m2的落点是图中点;(3)用实验中测得的数据来表示,只要满足关系式,就能说明两球碰撞前后动量是守恒的;(4)若要判断两小球的碰撞是否为弹性碰撞,用实验中测得的数据来表示,只需比较与是否相等即可。

2.(2019广东揭阳高三模拟)某实验小组采用图甲所示的装置“探究动能定理”即探究小车所受合外力做功与小车动能的变化之间的关系。

该小组将细绳一端固定在小车上,另一端绕过定滑轮与力传感器、重物相连。

实验中,小车在细绳拉力的作用下从静止开始加速运动,打点计时器在纸带上记录小车的运动情况,力传感器记录细绳对小车的拉力大小。

(1)实验中为了把细绳对小车的拉力视为小车的合外力,要完成的一个重要步骤是;(2)若实验中小车的质量没有远大于重物的质量,对本实验影响(选填“有”或“没有”);(3)实验时,下列物理量中必须测量的是。

A.长木板的长度LB.重物的质量mC.小车的总质量M(4)实验中,力的传感器的示数为F,打出的纸带如图乙。

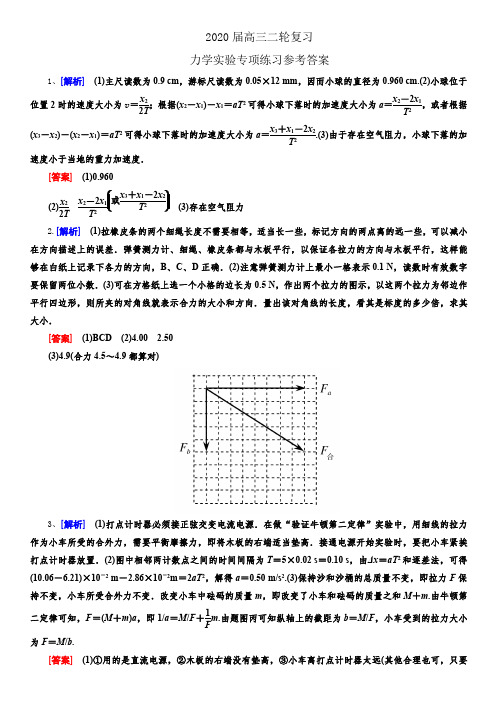

2020届高三二轮复习力学实验专项练习参考答案1、[解析](1)主尺读数为0.9cm ，游标尺读数为0.05×12mm ，因而小球的直径为0.960cm.(2)小球位于位置2时的速度大小为v ＝x 22T ；根据(x 2－x 1)－x 1＝aT 2可得小球下落时的加速度大小为a ＝x 2－2x 1T 2，或者根据(x 3－x 2)－(x 2－x 1)＝aT 2可得小球下落时的加速度大小为a ＝x 3＋x 1－2x 2T 2.(3)由于存在空气阻力，小球下落的加速度小于当地的重力加速度．[答案](1)0.960(2)x 22T (3)存在空气阻力2.[解析](1)拉橡皮条的两个细绳长度不需要相等，适当长一些，标记方向的两点离的远一些，可以减小在方向描述上的误差．弹簧测力计、细绳、橡皮条都与木板平行，以保证各拉力的方向与木板平行，这样能够在白纸上记录下各力的方向，B 、C 、D 正确．(2)注意弹簧测力计上最小一格表示0.1N ，读数时有效数字要保留两位小数．(3)可在方格纸上选一个小格的边长为0.5N ，作出两个拉力的图示，以这两个拉力为邻边作平行四边形，则所夹的对角线就表示合力的大小和方向．量出该对角线的长度，看其是标度的多少倍，求其大小．[答案](1)BCD (2)4.00 2.50(3)4.9(合力4.5～4.9都算对)3、[解析](1)打点计时器必须接正弦交变电流电源．在做“验证牛顿第二定律”实验中，用细线的拉力作为小车所受的合外力，需要平衡摩擦力，即将木板的右端适当垫高．接通电源开始实验时，要把小车紧挨打点计时器放置．(2)图中相邻两计数点之间的时间间隔为T ＝5×0.02s ＝0.10s ，由Δx ＝aT 2和逐差法，可得(10.06－6.21)×10－2m －2.86×10－2m ＝2aT 2，解得a ＝0.50m/s 2.(3)保持沙和沙桶的总质量不变，即拉力F 保持不变，小车所受合外力不变．改变小车中砝码的质量m ，即改变了小车和砝码的质量之和M ＋m .由牛顿第二定律可知，F ＝(M ＋m )a ，即1/a ＝M /F ＋1Fm .由题图丙可知纵轴上的截距为b ＝M /F ，小车受到的拉力大小为F ＝M /b .[答案](1)①用的是直流电源，②木板的右端没有垫高，③小车离打点计时器太远(其他合理也可，只要答出其中的两点即可)(2)0.50(或0.49)(3)Mb4、[解析](1)在利用斜面探究小车加速度与合外力的关系实验中，采用钩码重力代替细绳拉力，作为小车所受的合外力，必须满足钩码的质量要远小于小车质量．而此题的实验装置，小车所受的拉力可由弹簧测力计直接测出，因此实验中钩码的质量可以不需要远小于小车质量，选项C正确．(2)由Δx＝aT2和逐差法，T＝5×150s＝0.1s，可得a＝3.35－1.852×0.12×10－2m/s2＝0.75m/s2.(3)由于实验时没有平衡摩擦力，在挂一小钩码时，测力计有读数，可能小车仍处于静止状态(加速度为零)，所以四个图象中最符合本实验实际情况的是图象B.[答案](1)C(2)0.75(3)B5、[解析](1)滑块刚接触弹簧时的速度为v0＝x0kM，故系统的动能增加量为ΔE k＝12(M＋m)v20＝kx20(M＋m)2M；由于只有小球的重力做功，故重力势能的减少量为ΔE p ＝mgL.(2)根据机械能守恒定律有mgL＝12(M＋m)v2，v＝x kM，M＝m解得x2＝mgkL，由题图丙可得k″＝mgk＝0.096m，故g＝kk″m＝100×0.0961m/s2＝9.6m/s2.[答案](1)kx20(M＋m)2MmgL(2)9.66、[解析](1)打点计时器需要使用低压交流电源，图中打点计时器连接了学生电源的直流输出端，为确保小车所受拉力不变，滑轮与小车间的细绳方向应与长木板平行．(2)①实验中为确保小车所受拉力近似等于砝码盘及砝码总重力，应使小车质量远大于砝码盘及砝码的总质量m，故m应选择A；②由第一段位移s1＝x1－x0＝3.66cm－1.26cm＝2.40cm，第二段位移s3＝x3－x2＝12.00cm－7.30cm＝4.70cm，由Δx＝aT2可知，计数点4到计数点5之间的距离s5＝7.00cm左右，故戊与甲、乙为同一纸带．③由Δx＝aT2可知，s3－s1＝2aT2，解得：a＝1.15m/s2.[答案](1)滑轮太高(或细绳与长木板不平行)打点计时器接到直流电源上(或打点计时器应接交流电源)(2)①A②戊③1.15。

2020年高考物理复习《力学实验》刷题试卷1.如图甲所示的装置叫做阿特伍德机，是英国数学家和物理学家特伍德（G·Atwood 1746-1807）创制的一种著名力学实验装置，用来研究匀变速直线运动的规律．某同学对该装置加以改进后用来验证机械能守恒定律，如图乙示．（1）实验时，该同学进行了如下步骤：①将质量均为M（A的含挡光片，B的含挂钩）的重物用绳连接后，跨放在定滑轮上，处于静止状态．测量出_________________（填“A的上表面”，“A的下表面”或“挡光片中心”）到光电门中心的竖直距离h．②在B的下端挂上质量为m的物块C，让系统中的物体由静止开始运动，光电门记录挡光片挡光的时间为△t．③测出挡光片的宽度d，计算有关物理量，验证守恒定律．（2）如果系统（重物A，B以及物块C）的机械能守恒，应满足的关系式为________________（已知重力加速度为g）．（3）引起该实验系统误差的原因有________________（写一条即可）．（4）验证实验结束后，该同学突发奇想：如果系统（重物A，B以及物块C）的机械能守恒，不断增大物块C的质量m，重物B的加速度a也将不断增大，那么a与m之间有怎样的定量关系？a 随m增大会趋于一个什么值？________________请你帮该同学解决，①写出a与m之间的关系式：________________（还要用到M和g）②a的值会趋于________________2.某研究性学习小组在做“验证机械能守恒定律”的实验中，已知打点计时器所用电源的频率为50Hz。

查得当地的重力加速度g=9.80m/s2。

测得所用重物的质量为 1.00kg。

实验中得到一条点迹清晰的纸带，把第一个点记作O，每两个计数点之间有四点未画出，另选连续的3个计数点A，B，C作为测量的点，如图所示。

经测量知道A，B，C各点到O点的距离分别为50.50cm，86.00cm，130.50cm。

2022届高考物理二轮复习专题演练：力学试验(鲁科版)1.(2021·龙岩模拟)为争辩钢球在液体中运动时所受阻力的阻力常数，让钢球从某一高度竖直下落进入液体中运动，用闪光照相的方法拍摄出钢球在不同时刻的位置，如图所示．已知钢球在液体中运动时所受阻力F ＝k v2，闪光照相机的闪光频率为f，图中刻度尺的最小分度为s0，钢球质量为m，则阻力常数k的表达式为________．解析：钢球从某一高度竖直下落进入液体中先做减速运动，后做匀速运动，由mg＝k v2，v＝2s0/T＝2s0f，解得k ＝mg4s20f2.答案：k＝mg4s20f22．(2021·南昌调研)在“探究弹簧形变与外力关系”的试验中，将弹簧水平放置测出其自然长度，然后竖直悬挂让其自然下垂，在其下端竖直向下施加外力F，试验过程是在弹簧的弹性限度内进行的，用记录的外力F与弹簧的形变量x作出F－x图线如图所示，由图可知弹簧的劲度系数为k＝______N/m，图线不过原点的缘由是由于____________．解析：由图线可以算出斜率，即弹簧的劲度系数，图线不过原点说明弹簧在竖直向下不施加外力的时候，已经有伸长量了．答案：200弹簧自身具有重量3．(2021·福建漳州适应性练习)如图所示的装置由气垫导轨、两个光电门、滑块和沙桶等组成．光电门可测出滑块分别通过两个光电门的瞬时速度，导轨标尺可以测出两个光电门间的距离，另用天平测出滑块和沙桶的质量分别为M和m.下面说法正确的是________(选填字母代号)．A．用该装置测出的数据可以算出滑块的加速度B．用该装置验证牛顿其次定律时，要保证拉力近似等于沙桶的重力，必需满足M≫mC．可以用该装置验证机械能守恒定律，但必需满足M≫mD．不能用该装置探究动能定理答案：AB4．(2021·高考重庆卷)我国舰载飞机在“辽宁舰”上成功着舰后，某课外活动小组对舰载飞机利用阻拦索着舰的力学问题很感爱好．他们找来了木板、钢球、铁钉、橡皮条以及墨水，制作了如图所示的装置，预备定量争辩钢球在橡皮条阻拦下前进的距离与被阻拦前速率的关系．要达到试验目的，需直接测量的物理量是钢球由静止释放时的________和在橡皮条阻拦下前进的距离，还必需增加的一种试验器材是______．忽视钢球所受的摩擦力和空气阻力，重力加速度已知，依据________定律(定理)，可得到钢球被阻拦前的速率．解析：依据机械能守恒定律(或动能定理)可知mgh＝12m v2，v＝2gh，要争辩v与前进的距离的关系，需要直接测出钢球距水平木板的高度h，要测距离及高度，必需增加试验器材刻度尺．答案：高度(距水平木板的高度)刻度尺机械能守恒(动能)5．(2021·安徽名校联考)在“验证力的平行四边形定则”的试验中，某小组利用如图甲所示的装置完成试验，橡皮条的一端C固定在木板上，用两只弹簧测力计把橡皮条的另一端拉到某一确定的O点．(1)则下列叙述正确的是________．A．该试验中CO的拉力是合力，AO和BO的拉力是分力B．两次操作必需将橡皮条和绳的结点拉到相同位置C．试验中AO和BO的夹角应尽可能大D．在试验中，弹簧测力计必需保持与木板平行，读数时视线要正对弹簧测力计的刻度线(2)对数据处理后得到如图乙所示的图线，则F与F′两力中，方向确定沿CO方向的是________．解析：(1)AO和BO的拉力与CO的拉力的合力为零，它们之间不是合力与分力的关系，A错误；试验中两次拉伸橡皮条，留意将橡皮条和绳的结点拉到相同位置，以保证两次操作中CO的拉力是相同的，则选项B正确；假如AO和BO的夹角适当，则两个分力可以将结点拉到O点，若夹角过大，则两拉力不愿定能将结点拉到O点，所以选项C错误；弹簧测力计与木板平行以便保证各力在同一平面内，正对弹簧测力计的刻度线读数可以减小偶然误差，因此D正确．。

2020年高考物理二轮热点专题训练----《力学试验》1.在用打点计时器验证机械能守恒定律的实验中，使质量为m ＝1.00 kg 的重物自由下落，打点计时器在纸带上打出一系列的点，选取一条符合实验要求的纸带如图所示．O 为第一个点，A 、B 、C 为从合适位置开始选取连续点中的三个点．已知打点计时器每隔0.02 s 打一个点，当地的重力加速度g 取9.80 m/s2.则：(1)根据图上所得的数据，应取图中O 点到________点来验证机械能守恒定律． (2)从O 点到(1)问中所取的点，重物重力势能的减少量ΔE p ＝________J ，动能增加量ΔE k＝________J(结果保留3位有效数字)．(3)若测出纸带上所有各点到O 点之间的距离，根据纸带算出各点的速度v 及物体下落的高度h ，则以v 22为纵轴，以h 为横轴画出的图象是下图中的________.【解析】(1)B 点速度可由v B ＝h OC －h OA2T求出，故选取O 点到B 点来验证机械能守恒定律．(2)ΔE p ＝mgh OB ≈1.88 J ，v B ＝h OC －h OA 2T ，ΔE k ＝ΔE k B ＝12mv 2B ≈1.84 J.(3)由mgh ＝12mv 2，可知v 22＝gh ，故v 22－h 图象应为过原点的直线，斜率k ＝g .【答案】(1)B (2)1.88 1.84 (3)A2.1.某同学通过下述实验验证力的平行四边形定则.实验步骤： ①将弹簧秤固定在贴有白纸的竖直木板上，使其轴线沿竖直方向.②如图所示，将环形橡皮筋一端挂在弹簧秤的秤钩上，另一端用圆珠笔尖竖直向下拉，直到弹簧秤示数为某一设定值时，将橡皮筋两端的位置标记为O 1、O 2，记录弹簧秤的示数F ，测量并记录O 1、O 2间的距离(即橡皮筋的长度l ).每次将弹簧秤示数改变0.50 N ，测出所对应的l ，部分数据如下表所示：③找出②中F＝2.50 N时橡皮筋两端的位置，重新标记为O、O′，橡皮筋的拉力记为F O O′.④在秤钩上涂抹少许润滑油，将橡皮筋搭在秤钩上，如图所示.用两圆珠笔尖成适当角度同时拉橡皮筋的两端，使秤钩的下端达到O点，将两笔尖的位置标记为A、B，橡皮筋OA段的拉力记为F OA，OB段的拉力记为F OB.完成下列作图和填空：(1)利用表中数据在图坐标纸上画出Fl图线，根据图线求得l0＝________cm.(2)测得OA＝6.00 cm，OB＝7.60 cm，则F OA的大小为________N.(3)根据给出的标度，在图中作出F OA和F OB的合力F′的图示.(4)通过比较F′与________的大小和方向，即可得出实验结论.【答案】(1)见解析图甲10.0(9.8、9.9、10.1均正确)(2)1.80(1.70～1.90均正确)(3)见解析图乙(4)F OO′【解析】(1)作出Fl图象，如图甲所示，求得直线的横截距即为l0，可得l0＝10.0 cm(2)可计算橡皮筋的劲度系数k＝FΔx＝2.50.05N/m＝50 N/m若OA＝6.00 cm，OB＝7.60 cm，则橡皮筋的弹力为F1＝kΔx1＝50×(6.00＋7.60－10.00)×10－2 N＝1.80 N则此时F OA＝F1＝1.80 N(3)F OB＝F OA＝1.80 N，两力的合力F′如图乙所示.(4)F OO′的作用效果和F OA、F OB两个力的作用效果相同，F′是F OA、F OB两个力的合力，所以通过比较F′和F OO′的大小和方向，可得出实验结论.3.为验证“拉力做功与物体动能变化的关系”，某同学到实验室找到下列器材：长木板(一端带定滑轮)、电磁打点计时器、质量为200 g的小车、质量分别为10 g、30 g和50 g的钩码、细线、学生电源(有“直流”和“交流”挡)．该同学进行下列操作：A．组装实验装置，如图(a)所示B．将质量为200 g的小车拉到打点计时器附近，并按住小车C．选用50 g的钩码挂在拉线的挂钩P上D．释放小车，接通打点计时器的电源，打出一条纸带E．在多次重复实验得到的纸带中选出一条点迹清晰的纸带，如图(b)所示F．进行数据采集与处理请你完成下列问题：(1)进行实验时，学生电源应选择用________挡(选填“直流”或“交流”)．(2)该同学将纸带上打出的第一个点标为“0”，且认为打“0”时小车的速度为零，其后依次标出计数点1、2、3、4、5、6(相邻两个计数点间还有四个点未画)，各计数点间的时间间隔为0.1 s，如图(b)所示．该同学测量出计数点0到计数点3、4、5的距离，并标在图(b)上．则在打计数点4时，小车的速度大小为________ m/s；如果将钩码的重力在数值上当作小车所受的拉力，则在打计数点0到4的过程中，拉力对小车做的功为________J，小车的动能增量为________J．(取重力加速度g＝9.8 m/s2，结果均保留两位有效数字)(3)由(2)中数据发现，该同学并没有能够得到“拉力对物体做的功等于物体动能增量”的结论，且对其他的点(如2、3、5点)进行计算的结果与“4”计数点相似．你认为产生这种实验结果的主要原因有(写出两条即可)①_______________________________________________；②_______________________________________________； ③_______________________________________________. 【解析】(1)打点计时器是一种计时仪器，使用交流电源；(2)根据匀变速直线运动中中间时刻的速度等于该过程中的平均速度，相邻的两个计数点间的时间间隔为T ＝0.1 s ，得：v 4＝x 352T ＝0.185－0.0690.2m/s ＝0.58 m/s ，在打计数点0到4的过程中，拉力对小车做的功为：W ＝mgx 04＝0.05×9.8×0.12 J≈0.059 J ； 小车的动能增量为：ΔE k ＝12Mv 24＝12×0.2×0.582 J≈0.034 J ；(3)该实验产生误差的主要原因一是钩码重力大小并不等于绳子拉力的大小，设绳子上拉力为F ，对小车根据牛顿第二定律有：F ＝Ma①对钩码有：mg －F ＝ma ②F ＝Mm ＋Mmg ，由此可知当M ≫m 时，钩码的重力等于绳子的拉力，显然该实验中没有满足这个条件；另外该实验要进行平衡摩擦力操作，否则也会造成较大误差．【答案】(1)交流(2)0.58 5.9×10－2 3.4×10－2(3)①小车质量不满足远大于钩码质量 ②没有平衡摩擦力 ③没考虑钩码动能的增加 4.某兴趣小组利用如图所示弹射装置将小球竖直向上抛出来验证机械能守恒定律.一部分同学用游标卡尺测量出小球的直径为d ，并在A 点以速度v A 竖直向上抛出；另一部分同学团结协作，精确记录了小球通过光电门B 时的时间为Δt ，用刻度尺测出光电门A 、B 间的距离为h .已知小球的质量为m ，当地的重力加速度为g ，完成下列问题：(1)小球在B 点时的速度大小为________________； (2)小球从A 点到B 点的过程中，动能减少量为________；(3)在误差允许范围内，若等式____________成立，就可以验证机械能守恒(用题目中给出的物理量符号表示).【答案】(1)d Δt (2)12mv 2A －12md 2Δt 2(3)gh ＝12[v 2A －d 2Δt2]【解析】(1)小球在B 点的瞬时速度大小v B ＝dΔt.(2)小球从A 点到B 点，动能的减小量ΔE k ＝12mv 2A －12mv 2B ＝12mv 2A －12md 2Δt 2.(3)重力势能的增加量为mgh ，若mgh ＝12mv 2A －12md 2Δt 2.即gh ＝12[v 2A－d 2Δt2]，机械能守恒.5.如图甲为某同学用力传感器去探究弹簧的弹力和伸长量的关系的实验情景．用力传感器竖直向下拉上端固定于铁架台的轻质弹簧，读出不同拉力下的标尺刻度x 及拉力大小F (从电脑中直接读出)．所得数据记录在下列表格中： 拉力大小F /N 0.45 0.69 0.93 1.14 1.44 1.69 标尺刻度x /cm57.0258.0159.0060.0061.0362.00(1)从图乙读出刻度尺上的刻度值为________cm ；(2)根据所测数据，在图丙坐标纸上作出F 与x 的关系图象；(3)由图象求出该弹簧的劲度系数为________N/m 、弹簧的原长为________cm.(均保留三位有效数字)【解析】(1)由图可知，刻度尺的最小分度为0.1 cm ，故读数为63.60 cm ； (2)根据表中数据利用描点法得出对应的图象如图所示；(3)由胡克定律可知，图象的斜率表示劲度系数，则可知k＝1.690.62－0.552≈24.85 N/m；图象与横坐标的交点为弹簧的原长，则可知，原长为55.2 cm.【答案】(1)63.60(63.55～63.65)(2)如图(3)24.85(24.80～24.90)55.2(55.0～55.5)6.某同学利用图所示装置，验证以下两个规律：①两物块通过不可伸长的细绳相连接，沿绳分速度相等；②系统机械能守恒.P、Q、R是三个完全相同的物块，P、Q用细绳连接，放在水平气垫桌上.物块R与轻质滑轮连接，放在正中间，a、b、c是三个光电门，调整三个光电门的位置，能实现同时遮光，整个装置无初速度释放.(1)为了能完成实验目的，除了记录P、Q、R三个遮光片的遮光时间t1、t2、t3外，还必需测量的物理量有________；A.P、Q、R的质量MB.两个定滑轮的距离dC.R 的遮光片到c 的距离HD.遮光片的宽度x(2)根据装置可以分析出P 、Q 的速度大小相等，验证表达式为________；(3)若要验证物块R 与物块P 的沿绳分速度相等，则验证表达式为________________； (4)若已知当地重力加速度g ，则验证系统机械能守恒的表达式为________________. 【答案】(1)BCD (2)t 1＝t 2 (3)t 3t 1＝2H4H 2＋d 2(4)gH ＝x 22t 23＋x 22t 22＋x 22t21【解析】(1)为了能完成实验目的，除了记录P 、Q 、R 三个遮光片的遮光时间t 1、t 2、t 3外，还必需测量的物理量有：两个定滑轮的距离d ；R 的遮光片到c 的距离H ；遮光片的宽度x ；故选B 、C 、D.(2)根据装置可以分析出P 、Q 的速度大小相等，根据v ＝xΔt 可知，验证表达式为t 1＝t 2.(3)P 经过遮光片时的速度v P ＝x t 1；R 经过遮光片时的速度v R ＝xt 3，若要验证物块R 与物块P 的沿绳分速度相等，则需验证v R cos θ＝v RHH 2＋(d 2)2＝v P ，整理可得t 3t 1＝2H 4H 2＋d 2.(4)验证系统机械能守恒的表达式为mgH ＝12mv 2P ＋12mv 2Q ＋12mv 2R ，其中v P ＝xt 1，v Q＝x t 2，v R ＝x t 3，联立解得gH ＝x 22t 23＋x 22t 22＋x 22t 21. 7.某同学利用如图甲所示的装置验证力的平行四边形定则．在竖直放置、贴有白纸的木板上固定有两个轻质小滑轮，细线AB 和OC 连接于O 点，细线AB 绕过两滑轮，D 、E 是细线与光滑滑轮槽的两个切点．在细线末端A 、B 、C 三处分别挂有不同数量的相同钩码．设所挂钩码个数分别用N 1、N 2、N 3表示．挂上适当数量的钩码，当系统平衡时进行相关记录．改变所挂钩码的数量，重复进行多次实验．(1)下列关于本实验操作的描述，正确的有________．a．需要利用天平测出钩码的质量b．∠EOD不宜过大c．两滑轮的轴心不必处于同一条水平线上d．每次实验都应使细线的结点O处于同一位置(2)每次实验结束后，需要记录的项目有N1、N2、N3的数值和________．(3)该同学利用某次实验结果在白纸上绘制了如图乙所示的实验结果处理图，则根据你对本实验的理解，要验证力的平行四边形定则，还需对该图作出如下完善：________.【解析】(1)用钩码的个数可以代表拉力的大小，因此不需要测量钩码的质量，故a错误；∠EOD若太大，导致其合力较小，增大了误差，故∠EOD不宜过大，故b正确；只要便于记录通过滑轮的力的方向即可，两滑轮的轴心不必处于同一条水平线上，故c正确；该题应用了物体的平衡来验证力的平行四边形定则，不需要每次实验都使细线的结点O处于同一位置，故d错误．(2)为验证力的平行四边形定则，必须作受力图，所以先明确受力点，即标记结点O的位置，其次要作出力的方向并读出力的大小，最后作出力的图示，因此从力的三要素角度出发，要记录钩码的个数和记录OC、OD和OE三段细线的方向．(3)本实验是要验证力的平行四边形定则，故应将由平行四边形定则得出的合力，与真实的合力进行比较而去判断平行四边形定则得出的结果是否正确，由图乙可知，要验证力的平行四边形定则，还需要过O点作出与F OC等大反向的力F′.【答案】(1)bc(2)OC、OD、OE三段细线的方向(3)过O点作出与F OC等大反向的力F′8.在“验证机械能守恒定律”的实验中，小明同学利用传感器设计实验：如图甲所示，将质量为m、直径为d的金属小球在一定高度h由静止释放，小球正下方固定一台红外线计时器，能自动记录小球挡住红外线的时间t，改变小球下落高度h，进行多次重复实验.此方案验证机械能守恒定律方便快捷.(1)用螺旋测微器测小球的直径如图乙所示，则小球的直径d ＝________mm ； (2)为直观判断小球下落过程中机械能是否守恒，应作下列哪一个图象________； A.h －t 图象 B.h －1t 图象C.h －t 2图象D.h －1t2图象(3)经正确的实验操作，小明发现小球动能增加量12mv 2总是稍小于重力势能减少量mgh ，你认为增加释放高度h 后，两者的差值会________(填“增大”“缩小”或“不变”).【答案】(1)17.806(17.804～17.808均可) (2)D (3)增大【解析】(1)螺旋测微器的读数为d ＝17.5 mm ＋30.6×0.01 mm ＝17.806 mm(2)减小的重力势能若全部转化为动能，则有mgh ＝12mv 2，小球通过计时器时的平均速度可近似看做瞬时速度，故v ＝d t ，联立可得h ＝12g (d t )2，故作h －1t2图象，D 正确.(3)由于实验中存在空气阻力，所以发现小球动能增加量12mv 2总是稍小于重力势能减少量mgh ，若增加释放高度h ，则阻力做功增大，系统损失的机械能增加，所以两者的差值会增大.9.某同学用如图甲所示装置验证机械能守恒定律时，所用交流电源的频率为50 Hz ，得到如图乙所示的纸带．选取纸带上打出的连续五个点A 、B 、C 、D 、E ，测出A 点距起点O 的距离为s 0＝19.00 cm ，点A 、C 间的距离为s 1＝8.36 cm ，点C 、E 间的距离为s 2＝9.88 cm ，g 取9.8 m/s 2，测得重物的质量为m ＝1 kg.(1)下列做法正确的有________．A ．图甲中两限位孔必须在同一竖直线上B ．实验前，手应提住纸带上端，使纸带竖直C ．实验时，先放开纸带，再接通打点计时器的电源D ．数据处理时，应选择纸带上距离较近的两点作为初、末位置(2)选取O 、C 两点为初、末位置验证机械能守恒定律，重物减少的重力势能是________J ，打下C 点时重物的速度大小是________m/s.(结果保留三位有效数字)(3)根据纸带算出打下各点时重物的速度v ，量出下落距离s ，则以v 22为纵坐标、以s 为横坐标画出的图象应是下面的________．(4)重物减少的重力势能总是略大于增加的动能，产生这一现象的原因是____________．(写出一条即可)【解析】(1)图甲中两限位孔必须在同一竖直线上，实验前手应提住纸带上端，并使纸带竖直，这是为了减小打点计时器与纸带之间的摩擦，选项A 、B 正确；实验时，应先接通打点计时器的电源再放开纸带，选项C 错误；数据处理时，应选择纸带上距离较远的两点作为初、末位置，以减小长度的测量误差，选项D 错误．(2)重物减少的重力势能为ΔE p ＝mg(s 0＋s 1)＝2.68 J ，由于重物下落时做匀变速运动，根据匀变速直线运动任意时间段中间时刻的瞬时速度等于这段时间内的平均速度可知，打下C点时重物的速度为v C ＝s 1＋s 24T＝2.28 m/s. (3)物体自由下落过程中机械能守恒，可以得出mgs ＝12mv 2，即gs ＝12v 2，所以v 22－s 图线应是一条过原点的倾斜直线，选项C 正确．(4)在实验过程中，纸带与打点计时器之间的摩擦阻力、空气阻力是存在的，克服阻力做功损失了部分机械能，因此实验中重物减小的重力势能总是略大于增加的动能．【答案】(1)AB(2)2.68 2.28(3)C(4)重物受到空气阻力(或纸带与打点计时器之间存在阻力)10.在用“落体法”做“验证机械能守恒定律”的实验时，小明选择一条较为满意的纸带，如图甲所示.他舍弃前面密集的点，以O为起点，从A点开始选取纸带上连续点A、B、C……，测出O到A、B、C……的距离分别为h1、h2、h3…….电源的频率为f.(1)为减少阻力对实验的影响，下列操作可行的是________.A.选用铁质重锤B.安装打点计时器使两限位孔在同一竖直线上C.释放纸带前，手应提纸带上端并使纸带竖直D.重锤下落中手始终提住纸带上端，保持纸带竖直(2)打B点时，重锤的速度v B为________.(3)小明用实验测得数据画出的v2－h图象如图乙所示.图线不过坐标原点的原因是________.(4)另有四位同学在图乙的基础上，画出没有阻力时的v2－h图线，并与其比较，其中正确的是________.【答案】(1)ABC (2)(h 3－h 1)f 2(3)打下O 点时重锤速度不为零 (4)B 【解析】(1)为了减小阻力的影响，实验时重锤选择质量大一些的，体积小一些的，故A 正确；安装打点计时器使两限位孔在同一竖直线上，从而减小阻力的影响，故B 正确；释放纸带前，手应提纸带上端并使纸带竖直，可以减小阻力，故C 正确；重锤下落过程中，手不能拉着纸带，故D 错误.(2)根据某段时间内的平均速度等于中间时刻的瞬时速度知，B 点的瞬时速度v B ＝h 3－h 12T＝(h 3－h 1)f 2. (3)图线不过原点，h ＝0时，速度不为零，可知打下O 点时重锤速度不为零.(4)不论有无阻力，释放点的位置相同，即初速度为零时，两图线交于同一点，故B 正确，A 、C 、D 错误.11.如图1、图2所示分别为甲、乙两位同学探究加速度与力的关系的实验装置示意图，他们在气垫导轨上安装了一个光电门B ，滑块上固定一宽度为d 的窄遮光条，由数字计时器可读出遮光条通过光电门的时间．甲同学直接用细线跨过定滑轮把滑块和钩码连接起来(如图1)，乙同学把滑块用细线绕过定滑轮与力传感器相连，传感器下方悬挂钩码(如图2)，每次滑块都从A 处由静止释放．图1图2(1)实验时应先调节气垫导轨下面的螺钉，使气垫导轨水平，在不增加其他实验器材的情况下，如何判定调节是否到位？_____________________________.(2)实验时，两同学首先将滑块从A 位置由静止释放，由数字计时器读出遮光条通过光电门B 的时间Δt ，若要得到滑块的加速度，还需要测量的物理量是_____________________________________.(3)甲、乙两位同学通过改变钩码的个数来改变滑块所受的合外力，甲同学在实验时还需要测量记录的物理量有___________________________________，实验时必须满足的条件是________；乙同学在实验时需要记录的物理量有_______________________________________．(4)乙同学在完成实验时，下列不必要的实验要求是________．(填选项前字母)A．应使滑块质量远大于钩码和力传感器的总质量B．应使A位置与光电门间的距离适当大些C．应将气垫导轨调节水平D．应使细线与气垫导轨平行【解析】(1)实验前应调节导轨水平．具体办法是在不挂钩码时，滑块能在任意位置静止不动．(2)两种情况下，滑块在导轨上均做匀加速直线运动，滑块的初速度为零，到达光电门的瞬时速度v＝dΔt，利用初速度为零的匀加速直线运动公式v2＝2ax可知，只要测出A位置与光电门间的距离L即可求得滑块的加速度．(3)甲同学所做实验中滑块(设质量为M)和钩码所受的合外力等于钩码的重力mg，mg＝(M＋m)a，所以甲同学还需要测量所挂钩码的质量m和滑块的质量M，在实验时，为了尽量减小实验误差，应满足条件m≪M；乙同学所做实验中，力传感器测出的力就是细线对滑块的真实拉力设为T，可直接读出，所以需要记录传感器的读数．(4)力传感器测出的力就是细线对滑块的真实拉力，不存在系统误差，无需满足滑块质量远大于钩码和力传感器的总质量；测量距离时，适当增大测量距离可以减小测量误差；实验时要满足气垫导轨水平且细线与导轨平行．【答案】(1)在不挂钩码时，滑块应能在任意位置静止不动(2)A位置与光电门间的距离L(3)所挂钩码的质量m和滑块的质量M m≪M传感器的读数(4)A12.某学生做“探究弹力和弹簧伸长的关系”的实验.实验时把弹簧竖直悬挂起来，在下端挂钩码，每增加一只钩码均记下对应的弹簧伸长的长度x，数据记录如表所示.(1)根据表中数据在图甲中作出F －x 图线；(2)根据F －x 图线可以求得弹簧的劲度系数为________N/m ；(3)估测弹簧弹力为5 N 时弹簧的弹性势能为________ J.(4)一位同学做此实验时得到如图乙所示的F －x 图线，说明此同学可能出现了哪种错误？________.【答案】(1)见解析图 (2)50 (3)0.25 (4)已超出了弹簧的弹性限度【解析】(1)根据描点法可得出对应的F －x 图象，如图所示；(2)根据胡克定律可知，图象的斜率表示劲度系数，则可知k ＝70.14N/m ＝50 N/m (3)根据图象的性质以及W ＝Fx 可知，图象与横坐标围成的面积表示弹力所做的功，根据功能关系可知，等于弹簧的弹性势能，故E p ＝12×5×0.099 5 J≈0.25 J ； (4)由图可知，当力达到某一值时，图象发生了弯曲，说明此时已超出了弹簧的弹性限度.13.物理兴趣实验小组的同学在测量一铁块与一长木板之间的动摩擦因数时，该小组的同学首先将待测定的长木板水平固定，将另一长木板倾斜固定，两长木板间用一小段光滑的轨道衔接，如图甲所示．请回答下列问题：(1)将铁块由距离水平面h 高度处由静止释放，经测量在粗糙的长木板上滑行的距离为x 时速度减为零，如果保持斜面的倾角不变，改变铁块释放的高度，并测出多组数据，忽略铁块与倾斜的长木板之间的摩擦力．现以h 为横坐标、x 为纵坐标，则由以上数据画出的图象的特点应为_____________________；(2)在实际中铁块与倾斜的长木板之间的摩擦力是不可忽略的，为了测定铁块与两长木板间的动摩擦因数，该小组的同学逐渐地减小斜面的倾角，每次仍将铁块由静止释放，但每次铁块释放位置的连线为竖直方向，将释放点与两长木板的衔接点的水平间距记为L .将经过多次测量的数据描绘在x －h 的坐标系中，得到的图线如图乙所示，则铁块与倾斜的长木板之间的动摩擦因数为μ1＝________，铁块与水平的长木板之间的动摩擦因数为μ2＝________.(结果用图中以及题干中的字母表示)【解析】(1)对铁块运动的全程，运用动能定理有：mgh －μmgx ＝0，得到：x ＝1μ·h ，故x －h 图象是过坐标原点的倾斜直线．(2)对铁块运动的全程，运用动能定理有：mgh －μ1mg cos θ·x 1－μ2mgx ＝0(θ为斜面的倾角)由几何关系得到：L ＝x 1cos θ得到：x ＝1μ2·h －μ1μ2·L 图线的延长线与两坐标轴的交点坐标分别为(a ，0)和(0，－b )1μ2＝b a (斜率)，－μ1μ2·L ＝－b (截距) 解得μ1＝a L ，μ2＝a b【答案】(1)过坐标原点的倾斜直线(2)a L a b14.用图甲所示装置探究物体的加速度与力的关系.实验时保持小车(含车中重物)的质量M不变，细线下端悬挂钩码的总重力作为小车受到的合力F，用打点计时器测出小车运动的加速度a.(1)关于实验操作，下列说法正确的是________.A.实验前应调节滑轮高度，使滑轮和小车间的细线与木板平行B.平衡摩擦力时，在细线的下端悬挂钩码，使小车在线的拉力作用下能匀速下滑C.每次改变小车所受的拉力后都要重新平衡摩擦力D.实验时应先接通打点计时器电源，后释放小车(2)图乙为实验中打出纸带的一部分，从比较清晰的点迹起，在纸带上标出连续的5个计数点A、B、C、D、E，相邻两个计数点之间都有4个点迹未标出，测出各计数点到A点间的距离.已知所用电源的频率为50 Hz，打B点时小车的速度v B＝________ m/s，小车的加速度a＝________ m/s2.(3)改变细线下端钩码的个数，得到a－F图象如图丙所示，造成图线上端弯曲的原因可能是________.【答案】(1)AD(2)0.3160.93(3)随所挂钩码质量m的增大，不能满足M≫m.【解析】(1)调节滑轮的高度，使牵引小车的细绳与长木板保持平行，否则拉力不会等于合力，故A正确；在调节木板倾斜度平衡小车受到的滑动摩擦力时，不应悬挂钩码，故B 错误；由于平衡摩擦力之后有Mg sin θ＝μMg cos θ，故tan θ＝μ.所以无论小车的质量是否改变，小车所受的滑动摩擦力都等于小车的重力沿斜面的分力，改变小车所受的拉力，不需要重新平衡摩擦力，故C错误；打点计时器要“早来晚走”即实验开始时先接通打点计时器的电源待其平稳工作后再释放小车，而当实验结束时应先控制小车停下再停止打点计时器，故D正确；(2)已知打点计时器电源频率为50 Hz ，则纸带上相邻计数点间的时间间隔为 T ＝5×0.02 s ＝0.1 s.根据Δx ＝aT 2可得：x CE －x AC ＝a (2T )2，小车运动的加速度为a ＝x CE －x AC 4T 2＝0.163 6－0.063 2－0.063 20.04m/s 2＝0.93 m/s 2 B 点对应的速度：v B ＝x AC 2T ＝0.063 20.2m/s ＝0.316 m/s ； (3)随着力F 的增大，即随所挂钩码质量m 的增大，不能满足M ≫m ，因此图线上端出现弯曲现象.15.某同学用如图甲所示的装置测滑块与长木板间的动摩擦因数，将木板水平固定在桌面上，木板左端固定挡板上连接一轻质弹簧，长木板上A 、B 两点安装有光电门，滑块放在长木板上，靠近轻质弹簧.(1)用游标卡尺测出挡光片的宽度，读数如图乙所示，则挡光片的宽度d ＝________ mm.(2)在滑块上装上挡光片，用手推动滑块向左移动压缩弹簧，将弹簧压缩到适当的程度松手，滑块在弹簧弹力的作用下向右滑去，滑块离开弹簧后分别通过A 、B 两点的光电门，与光电门相连的计时器分别记录下滑块上挡光片通过A 、B 两点光电门的时间Δt 1和Δt 2，则滑块通过A 点的速度为________，通过B 点的速度为________(用物理量的字母表示).(3)通过改变滑块压缩弹簧的程度大小进行多次实验，测出多组滑块通过A 点和B 点的速度v A 和v B ，作出v 2A －v 2B 图象，若图象与v 2A 轴的交点为a ，重力加速度为g ，要求出动摩擦因数，还需要测出________，若此需要测出的物理量用x 表示，则滑块与长木板间的动摩擦因数为________(用题中给出的字母表示).【答案】(1)2.60 (2)d Δt 1 d Δt 2 (3)AB 间的距离 a 2gx【解析】(1)主尺读数为2 mm ，游标尺读数为12，由图知该游标尺为二十分度的卡尺，精度为0.05 mm ，故测量结果为：d ＝2 mm ＋12×0.05 mm ＝2.60 mm.(2)根据公式v ＝x t 可知：A 点的速度为v A ＝d Δt 1，B 点的速度为v 2＝d Δt 2.。

解密14 力学实验⎧⎫⎧⎪⎪⎧⎪⎨⎪⎪⎪⎪⎪⎪⎪⎩⎪⎪⎪⎪⎪⎪⎨⎬⎨⎧⎪⎪⎪⎪⎪⎪⎪⎪⎨⎪⎪⎪⎪⎪⎪⎪⎩⎪⎪⎪⎩⎩⎭研究匀变速直线运动实验原理探究性实验探究弹力和弹簧伸长的关系实验器材探究动能定理实验步骤力学实验步骤验证力的平行四边行定则数据处理验证牛顿运动定律误差分析验证性实验验证机械能守恒注意事项验证动量守恒定律考点1 研究匀变速直线运动一、实验目的1．练习正确使用打点计时器，学会利用打上点的纸带研究物体的运动。

2．掌握判断物体是否做匀变速直线运动的方法（2x aT ∆=）。

3．测定匀变速直线运动的加速度。

二、实验原理 1．打点计时器（1）作用。

计时仪器，每隔0.02 s 打一次点。

（2）两种打点计时器的比较（3）纸带上点的意义表示和纸带相连的物体在不同时刻的位置；通过研究纸带上各点之间的距离，可以判断物体的运动情况；可以利用纸带上打出的点来确定计数点间的时间间隔。

2．匀变速直线运动的判断连续相等时间内的位移之差是恒量，即213243x x x x x x x ∆=-=-=-==恒量（不为零），则物体做匀变速直线运动，且2x aT ∆=。

3．由纸带求物体运动速度的方法根据匀变速直线运动某段时间中间时刻的瞬时速度等于该段时间内的平均速度，即12n n n x x v T++=。

4．由纸带求加速度 （1）用“逐差法”求加速度根据24152633x x x x x x aT -=-=-=，求出加速度41123x x a T -=、52223x x a T -=、63323x x a T -=，再计算出a 1、a 2、a 3的平均值，即为物体运动的加速度，即45612329x x x x x x a T ++---=。

（2）利用v –t 图象的斜率求加速度 先根据12n n n x x v T++=求出多个时刻随对应点的瞬时速度，然后画出v –t 图象，图线的斜率即为物体运动的加速度。

三、实验器材电火花计时器（或电磁打点计时器）一端固定有定滑轮的长木板、小车、纸带、细绳、钩码、刻度尺、导线、电源、复写纸。

高考实验专题复习一力学实验（附参考答案）实验一《研究匀变速直线运动》本实验是力学实验的重点实验，是力学实验的基础，通过熟练掌握打点计时器的使用，为验证牛顿运动定律、探究动能定理、验证机械能守恒定律做好必要的知识和方法上的准备。

、考查重点:（一）打点计时器的使用（二）毫米刻度尺的使用（三）速度和加速度的求解方法二、注意事项1. 交流电源的电压及频率要符合要求.2 •实验前要检查打点的稳定性和清晰程度，必要时要调节振针的高度和更换复写纸.3 •开始释放小车时，应使小车靠近打点计时器.4 .先接通电源，打点计时器工作后，再放开小车，当小车停止运动时及时断开电源.5.要区别打点计时器打出的点与人为选取的计数点，一般在纸带上每隔四个点取一个计数点, 即时间间隔为T = 0.02 >5 s= 0.1 s.6 •小车另一端挂的钩码个数要适当，避免速度过大而使纸带上打的点太少，或者速度太小, 使纸带上的点过于密集.7.选择一条理想的纸带，是指纸带上的点迹清晰. 适当舍弃开头密集部分，适当选取计数点,弄清楚所选的时间间隔T.8 .测x时不要分段测量，读数时要注意有效数字的要求，计算a时要注意用逐差法，以减小误差.三、经典讲练【例题】（2010广东理综）如图是某同学在做匀变速直线运动实验中获得的一条纸带.（1）已知打点计时器电源频率为50 Hz ,则纸带上打相邻两点的时间间隔为⑵ABCD是纸带上四个计数点，每两个相邻计数点间有四个点没有画出，从图中读出A、B两点间距x= ;C点对应的速度是（计算结果保留三位有效数字）.fl【命题立意】本题主要考查打点计时器、刻度尺的读数、纸带公式、有效数字。

1【规范解答】①T 0.02s②读A、B两点数值: 1.00cm、1.70cm 故：s=1.70cm-1.00cm=0.70cmV c V BD BD 型空1°2m/s 0.100m/s 2t 0.2【答案】①0.02s ②0.70cm；0.100m/s邻两计数点间还有 4个打点（图中未标出），计数点间的距离如图所示. 根据图中数据计算的加速度⑵回答下列两个问题：① 为测量动摩擦因数，下列物理量中还应测量的有A. 木板的长度L B .木板的质量m i C •滑块的质量m 2 D .托盘和砝码的总质量 m 3E .滑块运动的时间t② ____________________________________________________ 测量①中所选定的物理量时需要的实验器材是 __________________________________________________________（3）滑块与木板间的动摩擦因数 = ___________ （用被测物理量的字母表示，重力加速度为g ）.与真实值相比，测量的动摩擦因数 _____________ （填偏大”或偏小”）解析：⑴ 逐差法"求解：S 4-S i =S 5-S 2=S 6-S 3=3aT 2⑶对整体列牛顿第二定律，m 3g- ym g=（m 2+m 3）a答案 （1）0. 495 m/s 2〜0. 497 m/s 2 （2）①CD ②天平 （3）网_（m2+m3）a 偏大m 2g五、真题训练1. （2013浙江）如图所示，装置甲中挂有小桶的细线绕过定滑轮，固定在小车上；装置乙中橡皮 筋的一端固定在导轨的左端，另一端系在小车上。

2020（浙江）高考物理二轮冲刺练习题：力学和电学实验含答案**力学和电学实验**1、利用图1的装置探究“恒力做功与物体动能变化”的关系．小车的质量为M，钩码的质量为m，且不满足m＜M.打点计时器的电源是频率为f的交流电．(1)实验中，把长木板右端垫高，在不挂钩码且________的情况下，轻推一下小车，若小车拖着纸带做匀速运动，表明已经消除了摩擦力和其他阻力的影响．(填选项前的字母)A．计时器不打点B．计时器打点(2)图2是正确操作后得到的一条纸带．纸带上各点是打出的计时点，其中O 点为打出的第一个点．小车发生的位移从纸带上计时点间的距离可以直接测出，利用下列测量值和题中已知条件能简单、准确完成实验的一项是_____________________________________________________________________ ___．(填选项前的字母)A ．OA 、AD 和EG 的长度B ．BD 、CF 和EG 的长度C ．OE 、DE 和EF 的长度D ．AC 、EG 和BF 的长度(3)若测得图2中OF ＝x 1，EG ＝x 2，则实验需要验证的关系式为________．(用已知和测得物理量的符号表示)【参考答案】(1)B (2)C (3)mgx 1＝12(M ＋m)⎝ ⎛⎭⎪⎫fx 222 解析：(1)打点计时器工作时，纸带受到摩擦力作用，平衡摩擦力时，需要通过打点计时器判断是否匀速，B 选项正确．(2)简单、准确地完成实验，需要选取的两点尽可能远，且方便测量，故测量OE 段的长度，计算合力做功，测量DE 和EF 的长度，计算E 点的瞬时速度，C 选项正确．(3)EG ＝x 2，根据匀变速直线运动的规律可知，中间时刻F 点的瞬时速度v F ＝EG 2T ＝fx 22.系统增加的动能ΔE K ＝12(M ＋m)v 2F ，系统减少的重力势能ΔE P ＝mgx 1. 实验验证系统机械能守恒的表达式为mgx 1＝12(M ＋m)⎝ ⎛⎭⎪⎫fx 222. 2、如图(a)，某同学设计了测量铁块与木板间动摩擦因数的实验．所用器材有：铁架台、长木板、铁块、米尺、电磁打点计时器、频率50 Hz 的交流电源、纸带等．回答下列问题：(1)铁块与木板间动摩擦因数μ＝gsinθ－a gcosθ(用木板与水平面的夹角θ、重力加速度g 和铁块下滑的加速度a 表示)．(2)某次实验时，调整木板与水平面的夹角使θ＝30°.接通电源，开启打点计时器，释放铁块，铁块从静止开始沿木板滑下．多次重复后选择点迹清晰的一条纸带，如图(b)所示．图中的点为计数点(每两个相邻的计数点间还有4个点未画出)．重力加速度为9.80 m/s 2.可以计算出铁块与木板间的动摩擦因数为0.35(结果保留2位小数)．解析：(1)对铁块受力分析，由牛顿第二定律有mgsinθ－μmgcosθ＝ma ，解得μ＝gsinθ－a gcosθ.(2)两个相邻计数点之间的时间间隔T ＝5×150 s ＝0.10 s ，由逐差法和Δx ＝aT 2，可得a ＝1.97 m/s 2，代入μ＝gsinθ－a gcosθ，解得μ＝0.35.3、某小组利用图(a)所示的电路，研究硅二极管在恒定电流条件下的正向电压U与温度t的关系，图中和为理想电压表；R为滑动变阻器，R0为定值电阻(阻值100 Ω)；S为开关，E为电源．实验中二极管置于控温炉内，控温炉内的温度t由温度计(图中未画出)测出．图(b)是该小组在恒定电流为50.0 μA 时得到的某硅二极管U-t关系曲线．回答下列问题：(1)实验中，为保证流过二极管的电流为50.0 μA，应调节滑动变阻器R，使电压表的示数为U1＝5.00 mV；根据图(b)可知，当控温炉内的温度t 升高时，硅二极管正向电阻变小(填“变大”或“变小”)，电压表示数增大(填“增大”或“减小”)，此时应将R 的滑片向B(填“A”或“B”)端移动，以使示数仍为U 1.(2)由图(b)可以看出U 与t 成线性关系．硅二极管可以作为测温传感器，该硅二极管的测温灵敏度为⎪⎪⎪⎪⎪⎪ΔU Δt ＝2.8×10－3 V/℃(保留2位有效数字)． 解析：(1)实验中硅二极管与定值电阻R 0串联，由欧姆定律可知，定值电阻两端电压U 1＝IR 0＝50.0 μA ×100 Ω＝5.00 mV ；由图(b)可知，当控温炉内温度升高时，硅二极管两端电压减小，又图(b)对应的电流恒为50.0 μA ，可知硅二极管的正向电阻变小，由“串反”规律可知，定值电阻R 0两端电压增大，即电压表示数增大，应增大滑动变阻器接入电路的阻值以减小电路中的电流，从而使电压表示数保持不变，故应将R 的滑片向B端移动．(2)由图(b)可知|ΔU Δt |＝0.44－0.3080－30V/℃＝2.8×10－3 V/℃. 4、在“验证机械能守恒定律”的实验(1)实验室提供了铁架台、夹子、导线、纸带等器材．为完成此实验，除了所给的器材，从图中还必须选取的实验器材是________．(2)下列方法有助于减小实验误差的是________．A．在重锤的正下方地面铺海绵B．必须从纸带上第一个点开始计算验证机械能是否守恒C．重复多次实验，重物必须从同一位置开始下落D．重物的密度尽量大一些(3)完成实验后，小明用刻度尺测量纸带距离时如图(乙)，已知打点计时器每0.02 s打一个点，则B点对应的速度v B＝________m/s.若H点对应的速度为v H，重物下落的高度为h BH，重物质量为m，当地重力加速度为g，为得出实验结论完成实验，需要比较mgh BH与________的大小关系(用题中字母表示)．【参考答案】(1)电磁打点计时器和学生电源或者是电火花计时器 毫米刻度尺 (2)D(3)1.35 m/s 12m v 2H －12m v 2B解析：(1)该实验中可以选用电磁打点计时器和学生电源或者是电火花计时器．在实验中需要刻度尺测量纸带上点与点间的距离从而可知道重锤下降的距离，故需要毫米刻度尺．(2)在重锤的正下方地面铺海绵，目的是保护仪器，A 选项错误；该实验是比较重力势能的减少量与动能增加量的关系，不一定要从纸带上第一个点开始计算验证，B 选项错误；重复多次实验时，重物不需要从同一位置开始下落，C 选项错误；选重物的密度尽量大一些，可以减小摩擦阻力和空气阻力的影响，从而减少实验误差，D 选项正确．(3)根据刻度尺的读数规则可知，AC 之间的距离x AC ＝5.40 cm.根据匀变速直线运动的规律可知，一段时间内的平均速度等于中间时刻的瞬时速度，B 点瞬时速度的大小v B ＝x AC 2T ＝1.35 m/s.根据机械能守恒可知，mgh BH ＝12m v 2H －12m v 2B . 5、图中圆盘可绕过中心垂直于盘面的水平轴转动．圆盘加速转动时，角速度的增加量Δω与对应时间Δt 的比值定义为角加速度，用β表示，β＝ΔωΔt ，我们用测量直线运动加速度的实验装置来完成实验，实验步骤如下．其中打点计时器所接交流电的频率为50 Hz ，图中A 、B 、C 、D ……为计数点，相邻两计数点间有四个点未画出．①如图甲所示，将打点计时器固定在桌面上，将纸带的一端穿过打点计时器的限位孔，然后固定在圆盘的侧面，当圆盘转动时，纸带可以卷在圆盘侧面上；②接通电源，打点计时器开始打点，启动控制装置使圆盘匀加速转动；③断开电源，经过一段时间，停止转动圆盘和打点，取下纸带，进行测量．(1)用20分度的游标卡尺测得圆盘的直径如图乙所示，圆盘的半径为60.00_mm mm.(2)由图丙可知，打下计数点D时，圆盘转动的角速度为6.5 rad/s(保留两位有效数字)．(3)圆盘转动的角加速度为10.0(9.8～10都算正确) rad/s2.解析：(1)游标卡尺主尺部分读数为120 mm，小数部分为零，由于精确度为0.05 mm，故需读到0.01 mm处，故读数为120.00 mm，半径为6.000 cm(60.00 mm)．(2)由于每相邻两个计数点间还有4个点没有画出，所以相邻的计数点间的时间间隔T＝0.1 s，根据匀变速直线运动中间时刻的瞬时速度等于该过程中的平均速度，可以求出打纸带上D点时小车的瞬时速度大小．v D＝x CE 2T＝0.131 9－0.054 10.2m/s＝0.389 m/s，故ω＝vr＝0.3890.06rad/s＝6.5 rad/s.(3)根据匀变速直线运动的推论公式Δx＝aT2可以求出加速度的大小，得a＝x CE－x AC4T2＝(13.19－2×5.41)×0.014×(0.1)2m/s2＝0.600 m/s2，由于β＝ΔωΔt，ω＝vr，故角1 r＝ar＝0.60.06rad/s2＝10.0 rad/s2.加速度为β＝v t·。

高考物理专项复习《力学实验》含答案1．橡皮筋也像弹簧一样，在弹性限度内伸长量x与弹力F成正比，即F=kx，k的值与橡皮筋未受到拉力时的长度L、横截面积S有关。

理论与实验都表明k=Y SL，其中Y是由材料决定的常数，材料力学中称之为杨氏模量。

（1）在国际单位中，杨氏模量Y的单位应该是___________A．N B．m C．N/m D．Pa（2）有一段横截面是圆形的橡皮筋，应用螺旋测微器和刻度尺分别测量它的直径和长度如图（a）和图（b）所示，刻度尺的读数为___________cm，螺旋测微器的读数为___________mm。

（3）小华通过实验测得该橡皮筋的一些数据，作出了外力F与伸长量x之间的关系图像如图（c）所示。

由图像可求得该橡皮筋的劲度系数k=___________N/m，这种橡皮筋的Y值等于___________（结果保留两位有效数字）。

（4）图像中图线发生弯曲的原因是___________。

【答案】D11.98（11.96~12.00均正确） 3.999（3.998~4.000均正确）319.1 3.0×106 Pa橡皮筋受力发生的形变超出其弹性限度，不再遵循弹力F与伸长量x成正比的规律【详解】（1）[1]根据表达式Sk YL=得kLYS=已知k的单位是N/m，L的单位m，S的单位是m2，所以Y的单位是N/m2，也就是Pa，故D项正确。

（2）[2][3]刻度尺从零开始，橡皮筋的尾部接近12.00，则读数估读为11.98 cm；螺旋测微器固定部分读数3.5 mm，转动部分读数为49.9，故读数为3.5 mm＋49.9×0.01 mm=3.999 mm。

（3）[4]根据胡克定律F=kx可知，图像的斜率大小等于劲度系数大小，由图像求出劲度系数为k=15.00.047N/m=319.1 N/m[5]根据Sk YL=可得62319.10.1198Pa 3.010Pa0.0039993.14()2kLYS⨯===⨯⨯（4）[6]当弹力超过其弹性限度时，胡克定律不再适用，即不再遵循伸长量x与弹力F成正比的规律，故图线发生弯曲。

力学实验专项训练(时间:45分钟满分:100分)1.(16分)(2019·山东济宁模拟)某同学用如图甲所示的实验装置测量滑块与桌面间的动摩擦因数。

实验中滑块放在水平桌面上,在轻质动滑轮上悬挂不同的重物,使滑块从同一位置由静止加速运动。

-滑块经过光电门时,配套的数字毫秒计测出遮光条的挡光时间t,读出弹簧测力计的示数F,作出1t2F关系图像如图乙所示。

已知滑块到光电门的距离x=45 cm,遮光条的宽度d=3 mm(忽略绳子质量及绳子与滑轮之间的摩擦,g取10 m/s2)。

甲乙(1)由图甲判断下列说法正确的是。

A.实验中滑块的质量应远小于重物的质量B.实验中滑块的质量应远大于重物的质量C.实验中与滑块相连的轻绳与桌面一定要平行D.实验中与滑块相连的轻绳与桌面可以不平行(2)由图乙可得滑块的质量为m= kg,滑块与桌面间的动摩擦因数为μ= 。

答案:(1)C(2)0.50.3解析:(1)因弹簧测力计能测出绳子的拉力,所以只需保持与滑块相连的轻绳与桌面平行,滑块的合外力就等于弹簧测力计的示数,故正确的是C。

(2)由牛顿第二定律得F-μmg=ma,又v2=2ax,v=tt ,联立得1t2=2ttt2·F-2tttt2,根据题图乙1t2-F图像的斜率、截距得m=0.5kg,μ=0.3。

2.(16分)(2019·江苏无锡模拟)某物理小组对轻弹簧的弹性势能进行探究,实验装置如图甲所示,轻弹簧放置在倾斜的长木板上,弹簧左端固定,右端与一物块接触而不连接,纸带穿过打点计时器并与物块连接。

向左推物块使弹簧压缩一段距离,由静止释放物块,通过测量和计算,可求得弹簧被压缩后的弹性势能。

甲(1)实验中涉及下列操作步骤:①松手释放物块;②接通打点计时器电源;③木板一端抬高以平衡摩擦;④向左推物块使弹簧压缩,并测量弹簧压缩量。

上述步骤正确的操作顺序是(填序号)。

(2)甲同学实际打点结果如图乙所示,观察纸带,判断测量值比真实值(选填“偏小”或“偏大”)。
