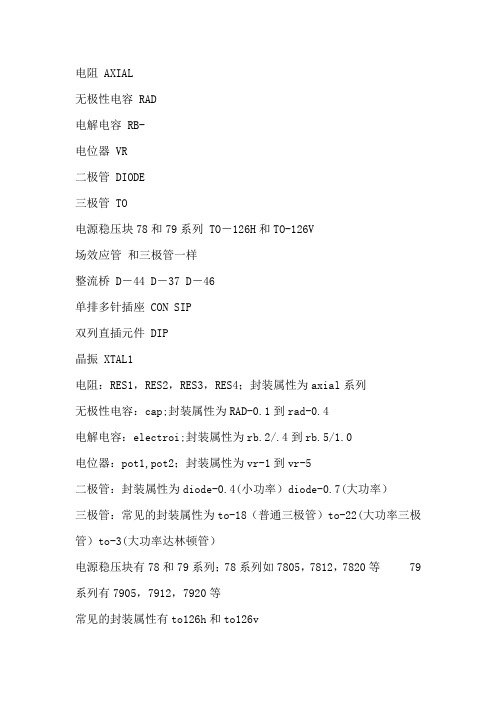

电阻 AXIAL无极性电容 RAD电解电容 RB-电位器 VR二极管 DIODE三极管 TO电源稳压块78和79系列 TO－126H和TO-126V场效应管和三极管一样整流桥 D－44 D－37 D－46单排多针插座 CON SIP双列直插元件 DIP晶振 XTAL1电阻：RES1，RES2，RES3，RES4；封装属性为axial系列无极性电容：cap;封装属性为RAD-0.1到rad-0.4电解电容：electroi;封装属性为rb.2/.4到rb.5/1.0电位器：pot1,pot2；封装属性为vr-1到vr-5二极管：封装属性为diode-0.4(小功率）diode-0.7(大功率）三极管：常见的封装属性为to-18（普通三极管）to-22(大功率三极管）to-3(大功率达林顿管）电源稳压块有78和79系列；78系列如7805，7812，7820等79系列有7905，7912，7920等常见的封装属性有to126h和to126v整流桥：BRIDGE1,BRIDGE2: 封装属性为D系列（D-44，D-37，D-46）电阻：AXIAL0.3-AXIAL0.7 其中0.4-0.7指电阻的长度，一般用AXIAL0.4瓷片电容：RAD0.1-RAD0.3。
其中0.1-0.3指电容大小，一般用RAD0.1电解电容：RB.1/.2-RB.4/.8 其中.1/.2-.4/.8指电容大小。
一般<100uF用B.1/.2,100uF-470uF用B.2/.4,>470uF用RB.3/.6二极管：DIODE0.4-DIODE0.7 其中0.4-0.7指二极管长短，一般用DIODE0.4发光二极管：RB.1/.2 集成块：DIP8-DIP40, 其中８－４０指有多少脚，８脚的就是DIP8 贴片电阻0603表示的是封装尺寸与具体阻值没有关系但封装尺寸与功率有关通常来说0201 1/20W 0402 1/16W 0603 1/10W 0805 1/8W 1206 1/4W 电容电阻外形尺寸与封装的对应关系是: 0402=1.0x0.5 0603=1.6x0.8 0805=2.0x1.2 1206=3.2x1.6 1210=3.2x2.5 1812=4.5x3.2 2225=5.6x6.5 关于零件封装，LIB库中的元件外，其它库的元件都已经有了固定的元件封装，这是因为这个库中的元件都有多种形式：以晶体管为例说明一下：晶体管是我们常用的的元件之一，在DEVICE。
Protel99se元件封装大全电阻AXIAL 无极性电容RAD 电解电容RB- 电位器VR 二极管DIODE 三极管TO 电源稳压块78和79系列TO－126H和TO-126V 场效应管和三极管一样整流桥D －44 D－37 D－46 单排多针插座CON SIP 双列直插元件DIP 晶振XTAL1 电阻：RES1，RES2，RES3，RES4；封装属性为axial系列无极性电容：cap;封装属性为RAD-0.1到rad-0.4 电解电容：electroi;封装属性为rb.2/.4到rb.5/1.0 电位器：pot1,pot2；封装属性为vr-1到vr-5二极管：封装属性为diode-0.4(小功率）diode-0.7(大功率）三极管：常见的封装属性为to-18（普通三极管）to-22(大功率三极管）to-3(大功率达林顿管）电源稳压块有78和79系列；78系列如7805，7812，7820等79系列有7905，7912，7920等常见的封装属性有to126h和to126v 整流桥：BRIDGE1,BRIDGE2: 封装属性为D系列（D-44，D-37，D-46）电阻：AXIAL0.3-AXIAL0.7其中0.4-0.7指电阻的长度，一般用AXIAL0.4 瓷片电容：RAD0.1-RAD0.3。
其中0.1-0.3指电容大小，一般用RAD0.1 电解电容：RB.1/.2-RB.4/.8 其中.1/.2-.4/.8指电容大小。
一般<100uF用B.1/.2,100uF-470uF用B.2/.4,>470uF用RB.3/.6 二极管：DIODE0.4-DIODE0.7 其中0.4-0.7指二极管长短，一般用DIODE0.4 发光二极管：RB.1/.2 集成块：DIP8-DIP40, 其中８－４０指有多少脚，８脚的就是DIP8 贴片电阻0603表示的是封装尺寸与具体阻值没有关系但封装尺寸与功率有关通常来说0201 1/20W 0402 1/16W 0603 1/10W 0805 1/8W 1206 1/4W电容电阻外形尺寸与封装的对应关系是: 0402=1.0x0.5 0603=1.6x0.8 0805=2.0x1.21206=3.2x1.6 1210=3.2x2.5 1812=4.5x3.2 2225=5.6x6.5 关于零件封装，LIB库中的元件外，其它库的元件都已经有了固定的元件封装，这是因为这个库中的元件都有多种形式：以晶体管为例说明一下：晶体管是我们常用的的元件之一，在DEVICE。

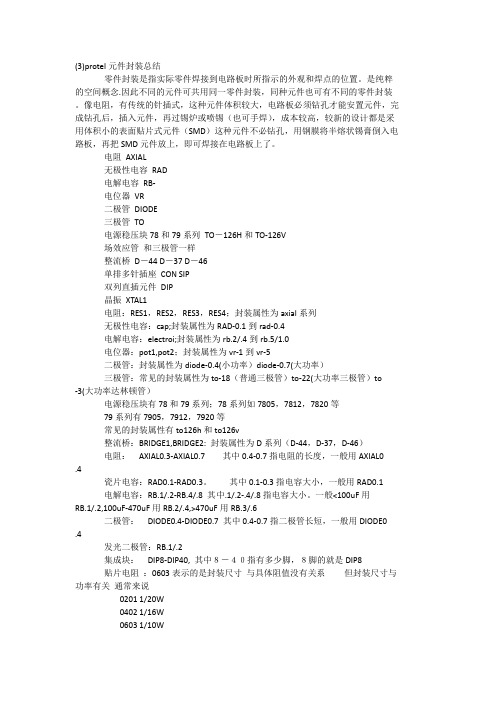

(3)protel元件封装总结零件封装是指实际零件焊接到电路板时所指示的外观和焊点的位置。
是纯粹的空间概念.因此不同的元件可共用同一零件封装，同种元件也可有不同的零件封装。
像电阻，有传统的针插式，这种元件体积较大，电路板必须钻孔才能安置元件，完成钻孔后，插入元件，再过锡炉或喷锡（也可手焊），成本较高，较新的设计都是采用体积小的表面贴片式元件（SMD）这种元件不必钻孔，用钢膜将半熔状锡膏倒入电路板，再把SMD元件放上，即可焊接在电路板上了。
电阻AXIAL无极性电容RAD电解电容RB-电位器VR二极管DIODE三极管TO电源稳压块78和79系列TO－126H和TO-126V场效应管和三极管一样整流桥D－44 D－37 D－46单排多针插座CON SIP双列直插元件DIP晶振XTAL1电阻：RES1，RES2，RES3，RES4；封装属性为axial系列无极性电容：cap;封装属性为RAD-0.1到rad-0.4电解电容：electroi;封装属性为rb.2/.4到rb.5/1.0电位器：pot1,pot2；封装属性为vr-1到vr-5二极管：封装属性为diode-0.4(小功率）diode-0.7(大功率）三极管：常见的封装属性为to-18（普通三极管）to-22(大功率三极管）to-3(大功率达林顿管）电源稳压块有78和79系列；78系列如7805，7812，7820等79系列有7905，7912，7920等常见的封装属性有to126h和to126v整流桥：BRIDGE1,BRIDGE2: 封装属性为D系列（D-44，D-37，D-46）电阻：AXIAL0.3-AXIAL0.7其中0.4-0.7指电阻的长度，一般用AXIAL0.4瓷片电容：RAD0.1-RAD0.3。
其中0.1-0.3指电容大小，一般用RAD0.1电解电容：RB.1/.2-RB.4/.8 其中.1/.2-.4/.8指电容大小。
一般<100uF用RB.1/.2,100uF-470uF用RB.2/.4,>470uF用RB.3/.6二极管：DIODE0.4-DIODE0.7 其中0.4-0.7指二极管长短，一般用DIODE0 .4发光二极管：RB.1/.2集成块：DIP8-DIP40, 其中８－４０指有多少脚，８脚的就是DIP8贴片电阻：0603表示的是封装尺寸与具体阻值没有关系但封装尺寸与功率有关通常来说0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W电容电阻外形尺寸与封装的对应关系是:0402=1.0x0.50603=1.6x0.80805=2.0x1.21206=3.2x1.61210=3.2x2.51812=4.5x3.22225=5.6x6.5关于零件封装，除了DEVICE.LIB库中的元件外，其它库的元件都已经有了固定的元件封装，这是因为这个库中的元件都有多种形式：以晶体管为例说明一下：晶体管是我们常用的的元件之一，在DEVICE。
protel常用元件库封装总结1mil=0.0254mm=25.4um1mm=39.37mil1inch=1000mil=25.4mm电阻： AXIAL0.3-AXIAL1.0 其中0.4-0.7指电阻的长度，常见1/4W电阻可用AXIAL0.3。
瓷片电容：RAD0.1-RAD0.4。
其中0.1-0.3指电容大小，一般用RAD0.1电解电容：RB.1/.2-RB.4/.8 其中.1/.2-.4/.8指电容大小。
一般<100uF用RB.1/.2,100uF-470uF用RB.2/.4,>470uF用RB.3/.6。
二极管： DIODE0.4-DIODE0.7 其中0.4-0.7指二极管长短，一般用DIODE0.4。
比较手册上的数据而定。
三极管：NPN，NPN1和PNP，PNP1；引脚封装：TO18、TO92A（普通三极管）TO220H（大功率三极管）TO3（大功率达林顿管）发光二极管：RB.1/.2集成块： DIP8-DIP40, 其中８－４０指有多少脚，８脚的就是DIP8石英晶体振荡器 XTAL可变电阻（POT1、POT2） VR1-VR5类别名称零件名称零件英文名称常用编号封装封装说明电阻 RES1/RES2 R? AXIAL0.3-AXIAL1.0 数字表示焊盘间距电阻排 RESPACK1/RESPACK2 RESPACK3/RESPACK4可变电阻 RES3/RES4电位器 POT1或POT2 VR1- VR 5 数字表示管脚形状电感 INDUCTOR L? AXIAL0.3 用电阻封装代替继电器 RELAY-DPDT/ RELAY-DPST RELAY-SPDT/ RELAY-SPST无极性电容 CAP C? RAD0.1-RAD0.4 数字表示电容量电解电容 CAPACITOR POL RB.2/.4或 RB.3/.6或 RB.4/.8或 RB.5/1.0或斜杠前数字表示焊盘间距，斜杠后数字表电容外直径。

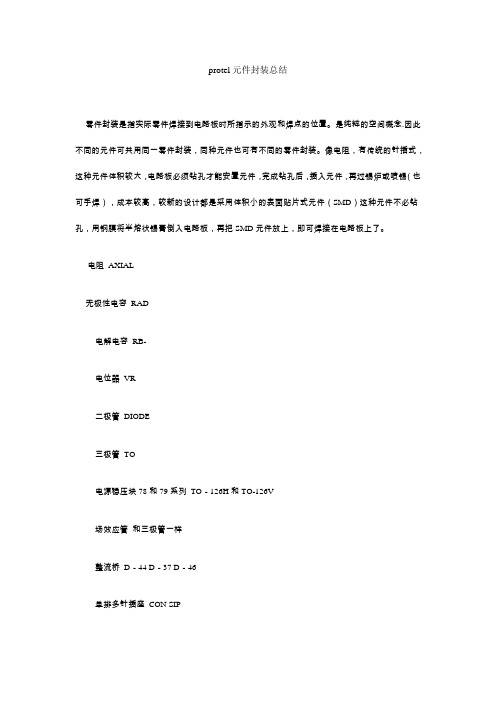

protel元件封装总结零件封装是指实际零件焊接到电路板时所指示的外观和焊点的位置。
是纯粹的空间概念.因此不同的元件可共用同一零件封装，同种元件也可有不同的零件封装。
像电阻，有传统的针插式，这种元件体积较大，电路板必须钻孔才能安置元件，完成钻孔后，插入元件，再过锡炉或喷锡（也可手焊），成本较高，较新的设计都是采用体积小的表面贴片式元件（SMD）这种元件不必钻孔，用钢膜将半熔状锡膏倒入电路板，再把SMD元件放上，即可焊接在电路板上了。
电阻AXIAL无极性电容RAD电解电容RB-电位器VR二极管DIODE三极管TO电源稳压块78和79系列TO－126H和TO-126V场效应管和三极管一样整流桥D－44 D－37 D－46单排多针插座CON SIP双列直插元件DIP晶振XTAL1电阻：RES1，RES2，RES3，RES4；封装属性为axial系列无极性电容：cap;封装属性为RAD-0.1到rad-0.4电解电容：electroi;封装属性为rb.2/.4到rb.5/1.0电位器：pot1,pot2；封装属性为vr-1到vr-5二极管：封装属性为diode-0.4(小功率）diode-0.7(大功率）三极管：常见的封装属性为to-18（普通三极管）to-22(大功率三极管）to-3(大功率达林顿管）电源稳压块有78和79系列；78系列如7805，7812，7820等79系列有7905，7912，7920等常见的封装属性有to126h和to126v整流桥：BRIDGE1,BRIDGE2: 封装属性为D系列（D-44，D-37，D-46）电阻：AXIAL0.3-AXIAL0.7其中0.4-0.7指电阻的长度，一般用AXIAL0.4瓷片电容：RAD0.1-RAD0.3。
其中0.1-0.3指电容大小，一般用RAD0.1电解电容：RB.1/.2-RB.4/.8 其中.1/.2-.4/.8指电容大小。
一般<100uF用RB.1/.2,100uF-470uF用RB.2/.4,>470uF用RB.3/.6二极管：DIODE0.4-DIODE0.7 其中0.4-0.7指二极管长短，一般用DIODE0.4 发光二极管：RB.1/.2集成块：DIP8-DIP40, 其中８－４０指有多少脚，８脚的就是DIP8贴片电阻0603表示的是封装尺寸与具体阻值没有关系但封装尺寸与功率有关通常来说0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W电容电阻外形尺寸与封装的对应关系是:0402=1.0x0.50603=1.6x0.80805=2.0x1.21206=3.2x1.61210=3.2x2.51812=4.5x3.22225=5.6x6.5关于零件封装我们在前面说过，除了DEVICE。
Protel 99 SE 常用元件原理库及封装属性对照Protel 99 SE 常用元件原理库及封装属性对照元件类别 元件形式原理图库中名称 封装属性 备注说明 电阻针插式RES1～RES4 AXIAL0.3～AXIAL0.7 后缀表示两焊盘间距（电阻的长度）一般用AXIAL0.4 表贴式 0603、0805、1206等 数值与电阻值无关，表示电阻尺寸，尺寸与最大功率有关（见附表一） 无极电容(瓷片电容) 针插式 CAP RAD0.1～RAD0.4 后缀表示两焊盘间距；一般用RAD0.1 表贴式 与表贴式电阻相同有极电容(电解电容) 针插式 ELECTRO RB.1/.2～RB.4/.8 “.1”为焊盘间距，“.2”为电容圆筒的外径。
一般电容值<100uF 时用RB.1/.2；100uF ～470uF 时用RB.2/.4,；>470uF 用时RB.3/.6。
表贴式 见附表二 由于其紧贴电路板，要求温度稳定性高，一般用钽电容为多电位器 POT1、POT2等VR1～VR5 二极管 表贴式 DIODEDIODE0.4和DIODE0.7 0.4和0.7指二极管的长短，与功率也有关系，DIODE0.4是小功率二极管，DIODE0.7是大功率二极管，一般用DIODE0.4。
肖特基二极管 DIODESCHOTTK Y隧道二极管 DUIDE TUNNEL 变容二极管 DIODE VARCTOR 稳压二极管ZENER1～3发光二极管 针插式 LED RAD0.1～RAD0.4或RB.1/.2 颜色有红、黄、绿、蓝之分，亮度为普亮、高亮和超亮三个等级 表贴式 0805、1206、1210三极管 普通三极管 NPN/NPN 1 PNP/PNP1 TO18 TO92A大功率的用TO-3，中功率的，如果扁平的用TO-220，如果金属壳的，用TO-66，小功率的晶体管，就用TO-5、TO-46、TO-92A 等大功率三极管 TO220H 大功率达林顿管TO3 场效应管 N 沟道J 型 JFET N与三极管封装相同P 沟道J 型 JFET P N 沟道MOS 型 M OSFETN P 沟道MOS 型 M OSEFTP 整流桥 BRIDGE1 D-44 D-37 D-46封装属性一般为D 系列（D-44、D-37、D-36） BRIDGE2 集成元件 单排多针插座CON 系列 CON1～CON60 SIP-2～SIP20 双列直插元件（针插式） DIP 系列(DIP8-DIP40) ８－４０指有多少脚 常用名称据功能不同而不同串并口类DB 系列 DB 和MD 系列 石英晶振CRYSTAL XTAL1 电源稳压块 78 和79 系列 TO －126H 和TO-126V 78 系列如7805，7812，7820 等79 系列如7905，7912，7920 等附表一：封装 尺寸（mm ） 对应功率（W ）0201 0.5× 1/200402 1.0×0.5 1/160603 1.6×0.8 1/100805 2.0×1.2 1/81206 3.2×1.6 1/4附表二：类型 封装形式 耐压A 3216 10VB 3528 16VC 6032 25VD 7343 35V常用元器件都在protel DOS schematic 里此外还有protel DOS schematic 4000 CMOS (4000序列元件)protel DOS schematic Analog digital (A/D,D/A转换元件)protel DOS schematic Comparator （比较器，如LM139之类）protel DOS schematic intel (Intel 的处理器和接口芯片之类)protel DOS schematic Linear （一些线性器件如555等）protel DOS schematic TTL（74序列的元件）1. 电阻：电阻元件在原理图中名称为RES1、RES2、RES3、RES4。
常用元件电气及封装1. 标准电阻：RES1、RES2；封装：AXIAL-0.3到AXIAL-1.0两端口可变电阻：RES3、RES4；封装：AXIAL-0.3到AXIAL-1.0三端口可变电阻：RESISTOR TAPPED，POT1，POT2；封装：VR1-VR52.电容：CAP（无极性电容）、ELECTRO1或ELECTRO2（极性电容）、可变电容CAPV AR 封装：无极性电容为RAD-0.1到RAD-0.4，有极性电容为RB.2/.4到RB.5/1.0.3.二极管：DIODE（普通二极管）、DIODE SCHOTTKY（肖特基二极管）、DUIDE TUNNEL （隧道二极管）DIODE V ARCTOR（变容二极管）ZENER1~3（稳压二极管）封装：DIODE0.4和DIODE 0.7;（上面已经说了，注意做PCB时别忘了将封装DIODE的端口改为A、K）4.三极管：NPN，NPN1和PNP，PNP1；引脚封装：TO18、TO92A（普通三极管）TO220H （大功率三极管）TO3（大功率达林顿管）以上的封装为三角形结构。
T0-226为直线形，我们常用的9013、9014管脚排列是直线型的，所以一般三极管都采用TO-126啦！5、效应管：JFETN（N沟道结型场效应管），JFETP（P沟道结型场效应管）MOSFETN（N 沟道增强型管）MOSFETP（P沟道增强型管）引脚封装形式与三极管同。
6、电感：INDUCTOR、INDUCTOR1、INDUCTOR2（普通电感），INDUCTOR V AR、INDUCTOR3、INDUCTOR4（可变电感）8.整流桥原理图中常用的名称为BRIDGE1和BRIDGE2，引脚封装形式为D系列，如D-44，D-37，D-46等。
9.单排多针插座原理图中常用的名称为CON系列，从CON1到CON60，引脚封装形式为SIP系列，从SIP-2到SIP-20。
1、管脚属性引脚可供设置的电气特性有以下八种：INPUT 输入型。
作为输入引脚使用IO 双向型。
既可作为输入，又可作为输出引脚。
OUTPUT 输出型。
作为输出引脚使用OPENCOLLECTOR 集电极开路的引脚PASSIVE 无源型。
该引脚为无源引脚HIZ 高阻型。
为高阻状态的引脚OPENEMITTER 发射极开路的引脚POWER 电源型。
该引脚接电源或地带有上划线的引脚名称的输入：每输入一个字母后，紧随一个“\”,-----如：R\E\S\E\T 的显示结果为： RESET负电平输入有效的引脚外观设置：在DOT项前打勾选中时钟信号引脚就在CLK项前打勾选中2、DB-9/F是RS232 9针插立式正面封装，DB-9/M是RS232 9针插立式反面封装，DB-9RA/F 是RS232 9针插卧式正面封装,,DB-9RA/M是RS232 9针插卧式反面封装。
零件封装是指实际零件焊接到电路板时所指示的外观和焊点的位置。
是纯粹的空间概念因此不同的元件可共用同一零件封装，同种元件也可有不同的零件封装。
电阻：RES1，RES2，RES3，RES4；封装属性为axial系列无极性电容：cap;封装属性为RAD-0.1到rad-0.4电解电容：electroi;封装属性为rb.2/.4到rb.5/1.0电位器：pot1,pot2；封装属性为vr-1到vr-5二极管：封装属性为diode-0.4(小功率)diode-0.7(大功率)三极管：常见的to-18（普通三极管）to-22(大功率三极管)to-3(大功率达林顿管)78和79系列:常见的封装属性有to126h和to126v.整流桥：BRIDGE1,BRIDGE2: 封装属性为D系列（D-44，D-37，D-46）电阻：AXIAL0.3-AXIAL0.7 其中0.4-0.7指电阻的长度，一般用AXIAL0.4瓷片电容：RAD0.1-RAD0.3。
其中0.1-0.3指电容大小，一般用RAD0.1电解电容：RB.1/.2-RB.4/.8 其中.1/.2-.4/.8指电容大小。
PROTEL 中继电器的原理图符号是 RELAY — DPDT （双刀双置）、RELAY — DPST （双刀单置）、RELAY — SPDT （单刀双置）、RELAY — SPST （单刀单置），1. 电阻原理图中常用的名称为 RES1-RES4引脚封装形式：AXIAL 系列 从AXIAL-0.3到AXIAL-1.0，后缀数字代表两焊盘的间距，单位为Kmil. 2. 电容原理图中常用的名称为 CAP （无极性电容）、ELECTRO 有极性电容）； 引脚封装形式：无极性电容为RB.5/1.0.3. 电位器原理图中常用的名称为4. 二极管原理图中常用的名称为 基二极管）DUIDE TUNNEL 隧道二极管）DIODE VARCTOR 变容二极管）ZENER1~（稳压二 极管）5. 引脚封装形式：DIODE0.4和DIODE 0.7;引脚封装形式：无极性电容6. 三极管原理图中常用的名称为 NPN NPN 和PNP PNP1引脚封装形式TO18 TO92A （普通三极管）TO220H （大功率三极管）TO3 （大功 率达林顿管）7. 场效应管原理图中常用的名称为 JFET N （ N 沟道结型场效应管），JFET P （P 沟道结型场效应管）MOSFET N N 沟道增强型管）MOSFET （ P 沟道增强型管）引脚封装形式与三极 管同。
8. 整流桥原理图中常用的名称为 BRIDGE 和 BRIDGE2引脚封装形式为D 系列， 如 D-44，D-37，D-46等。
9. 单排多针插座原理图中常用的名称为 CON S 列，从CON 到 CON60引脚封装形 式为SIP 系列，从SIP-2到SIP-20。
10. 双列直插元件原理图中常用的名称为根据功能的不同而不同，引脚封装形式 DIP 系列。
11. 串并口类原理图中常用的名称为 DB 系列，引脚封装形式为DB 和MD 系列。
此不同的元件可共用同一零件封装，同种元件也可有不同的零件封装。
protel99se元件封装大全(-) Protel 99 se 简体中文第六版(含第二版)第一，运行setup.exe安装 Protel 99 ses/n:Y7ZP-5QQG-ZWSF-K858第二, 再安装Protel 99 se service pack 6 简体中文第六版(运行\Protel99SP6\protel99seservicepack6.exe)第三，汉化安装(Protel99汉化)1, 安装中文菜单将附带光盘中的client99se.rcs复制到windows根目录中。
说明：在复制中文菜单前，先启动一次Protel99se，关闭后将windows根目录中的client99se.rcs英文菜单保存起来。
2, 安装PCB汉字模块将附带光盘中pcb-hz目录的全部文件复制到Design Explorer 99 se根目录中，注意检查一下hanzi.lgs和Font.DDB文件的属性，将其只读选项去掉。
3, 安装国标码、库将附带光盘中的gb4728.ddb（国标库）复制到Design Explorer 99 se/library/SCH目录中，并将其属性中的只读去掉。
将附带光盘中的Guobiao Template.ddb（国标模板）复制到DesignExplorer 99 se 根目录中，并将其属性中的只读去掉。
汉化完成.OK!4, 安装orCAD转换程序（如果需要的话）将附带光盘中orCAD-Protel目录中的全部文件复制到Design Explorer 99 se根目录中。
(二）protel元件封装大全电阻 AXIAL无极性电容 RAD电解电容 RB-电位器 VR二极管 DIODE三极管 TO电源稳压块78和79系列 TO－126H和TO-126V场效应管和三极管一样整流桥 D－44 D－37 D－46单排多针插座 CON SIP双列直插元件 DIP晶振 XTAL1电阻：RES1，RES2，RES3，RES4；封装属性为axial系列无极性电容：cap; 封装属性为RAD-0.1到rad-0.4电解电容：electroi; 封装属性为rb.2/.4到rb.5/1.0电位器：pot1,pot2；封装属性为vr-1到vr-5二极管：封装属性为diode-0.4(小功率）diode-0.7(大功率）三极管：常见的封装属性为to-18（普通三极管）to-22(大功率三极管）to-3(大功率达林顿管）电源稳压块有78和79系列；78系列如7805，7812，7820等79系列有7905，7912，7920等常见的封装属性有to126h和to126v整流桥：BRIDGE1,BRIDGE2: 封装属性为D系列（D-44，D-37，D-46）电阻：AXIAL0.3-AXIAL0.7 其中0.4-0.7指电阻的长度，一般用AXIAL0.4瓷片电容：RAD0.1-RAD0.3。
protel元件封装总结电阻：RES1，RES2，RES3，RES4；封装属性为axial 系列:AXIAL0.3-AXIAL0.7 其中0.4-0.7指电阻的长度，一般用AXIAL0.4无极性电容：cap;封装属性为RAD-0.1到rad-0.4其中0.1-0.3指电容大小，一般用RAD0.1电解电容：electroi;封装属性为rb.2/.4到rb.5/1.0一般<100uF用RB.1/.2,100uF-470uF用RB.2/.4,>470uF用RB.3/.6电位器：pot1,pot2；封装属性为vr-1到vr-5二极管：diode封装属性为diode-0.4(小功率）diode-0.7(大功率）发光二极管：LED ; LED-3 LED-5稳压管 ZENER/DIODE ; SCHOTTKY三极管：常见的封装属性为to-18（普通三极管）to-22(大功率三极管）to-3(大功率达林顿管）电源稳压块有78和79系列；78系列如7805，7812，7820等79系列有7905，7912，7920等常见的封装属性有to126h和to126v整流桥：BRIDGE1,BRIDGE2: 封装属性为D系列（D-44，D-37，D-46）集成块：DIP8-DIP40, 其中８－４０指有多少脚，８脚的就是DIP8晶振 CRYSTAL或XTAL ; XTAL1晶体管、FET、UJT TO-xxx(TO-3,TO-5)可变电阻（POT1、POT2） VR1-VR5贴片电阻0603表示的是封装尺寸与具体阻值没有关系但封装尺寸与功率有关通常来说0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W电容电阻外形尺寸与封装的对应关系是:0402=1.0x0.50603=1.6x0.80805=2.0x1.21206=3.2x1.61210=3.2x2.51812=4.5x3.22225=5.6x6.5关于零件封装我们在前面说过，除了DEVICE。
LIB库中的外，其它库的都已经有了固定的封装，这是因为这个库中的都有多种形式：以晶体管为例说明一下：晶体管是我们常用的的之一，在DEVICE。
LIB 库中，简简单单的只有NPN与PNP之分，但实际上，如果它是NPN的2N3055那它有可能是铁壳子的TO—3，如果它是NPN的2N3054，则有可能是铁壳的TO-66或TO-5，而学用的CS9013，有TO-92A，TO-92B，还有TO-5，TO-46，TO-52等等，千变万化。
还有一个就是电阻，在DEVICE库中，它也是简单地把它们称为RES1和RES2，不管它是100Ω还是470KΩ都一样，对电路板而言，它与欧姆数根本不相关，完全是按该电阻的功率数来决定的我们选用的1/4W和甚至1/2W的电阻，都可以用AXIAL0.3封装，而功率数大一点的话，可用AXIAL0.4,AXIAL0.5等等。
现将常用的封装整理如下：电阻类及无极性双端 AXIAL0.3-AXIAL1.0当然，我们也可以打开C:\Client98\PCB98\library\adv.lib库来查找所用零件的对应封装。
这些常用的封装，大家最好能把它背下来，这些封装，大家可以把它拆分成两部分来记如电阻AXIAL0.3可拆成AXIAL和0.3，AXIAL翻译成中文就是轴状的，0.3则是该电阻在印刷电路板上的焊盘间的距离也就是300mil（因为在电机领域里，是以英制单位为主的。
同样的，对于无极性的电容，RAD0.1-RAD0.4也是一样；对有极性的电容如电解电容，其封装为RB.2/.4，RB.3/.6等，其中“.2”为焊盘间距，“.4”为电容圆筒的外径。
对于晶体管，那就直接看它的外形及功率，大功率的晶体管，就用TO—3，中功率的晶体管，如果是扁平的，就用TO-220，如果是金属壳的，就用TO-66，小功率的晶体管，就用TO-5，TO-46，TO-92A等都可以，反正它的管脚也长，弯一下也可以。
对于常用的集成IC电路，有DIPxx，就是双列直插的封装，DIP8就是双排，每排有4个引脚，两排间距离是300mil,焊盘间的距离是100mil。
SIPxx 就是单排的封装。
等等。
值得我们注意的是晶体管与可变电阻，它们的包装才是最令人头痛的，同样的包装，其管脚可不一定一样。
例如，对于TO-92B之类的包装，通常是1脚为E（发射极），而2脚有可能是B极（基极），也可能是C（集电极）；同样的，3脚有可能是C，也有可能是B，具体是那个，只有拿到了才能确定。
因此，电路不敢硬性定义焊盘名称（管脚名称），同样的，场效应管，MOS管也可以用跟晶体管一样的封装，它可以通用于三个引脚的。
Q1-B，在PCB里，加载这种网络表的时候，就会找不到节点（对不上）。
在可变电阻上也会出现类似的问题；在原理图中，可变电阻的管脚分别为1、W、及2，所产生的网络表，就是1、2和W，在PCB电路板中，焊盘就是1，2，3。
当电路中有这两种元件时，就要修改PCB与SCH之间的差异最快的方法是在产生网络表后，直接在网络表中，将晶体管管脚改为1，2，3；将可变电阻的改成与电路板外形一样的1，2，3即可。
Protel常用封装库2007年11月20日星期二 10:29常用PCB库文件1、\LIBRAYLY\PCB\CONNECTORS目录下的元件数据库所含的元件库中含有绝大部分的接插件的PCB封装。
A、D TYPE CONNECTORS.DDB含有并口、串口类接口元件的封装。
B、HEADERS.DDB含有各种插头元件的封装。
2、\LIBRAYLY\PCB\GENERIC FOOTPRINTS目录下的元件数据库所含的元件库中含有绝大部分的普通元件的PCB封装。
A、GENERAL IC.DDB含有CFP系列、DIP系列、JEDECA 系列、LCC系列、DFP 系列、ILEAD系列、SOCKET系列、PLCC系列、和表面贴装电阻、电容等元件的封装。
B、INTERNATIONAL RECTIFIERS.DDB含有IR公司的整流桥、二极管等常用元件的封装。
C、MISCELLANEOUS.DDB含有电阻、电容、二极管等常用元件的封装。
D、PGA.DDB含有PGA封装。
E、TRANSFORMERS.DDB含有变压器元件的封装。
F、TRANSISTOR.DDB含有晶体管元件的封装。
3、\LIBRAYLY\PCB\IPC FOOTPRINTS目录下的元件数据库所含的元件库中含有绝大部分的表面贴装的PCB 封装零件封装是指实际零件焊接到电路板时所指示的外观和焊点的位置。
是纯粹的空间概念.因此不同的元件可共用同一零件封装，同种元件也可有不同的零件封装。
像电阻，有传统的针插式，这种元件体积较大，电路板必须钻孔才能安置元件，完成钻孔后，插入元件，再过锡炉或喷锡（也可手焊），成本较高，较新的设计都是采用体积小的表面贴片式元件（SMD）这种元件不必钻孔，用钢膜将半熔状锡膏倒入电路板，再把SMD 元件放上，即可焊接在电路板上了。
原理图常用库文件：Miscellaneous Devices.ddbDallas Microprocessor.ddbIntel Databooks.ddbProtel DOS Schematic Libraries.ddb PCB元件常用库：Advpcb.ddbGeneral IC.ddbMiscellaneous.ddb分立元件库部分AND 与门ANTENNA 天线BATTERY 直流电源BELL 铃,钟BVC 同轴电缆接插件BRIDEG 1 整流桥(二极管)BRIDEG 2 整流桥(集成块)BUFFER 缓冲器BUZZER 蜂鸣器CAP 电容CAPACITOR 电容CAPACITOR POL 有极性电容CAPVAR 可调电容CIRCUIT BREAKER 熔断丝COAX 同轴电缆CON 插口CRYSTAL 晶体整荡器DB 并行插口DIODE 二极管DIODE SCHOTTKY 肖特基二极管DIODE VARACTOR 变容二极管DPY_3-SEG 3段LEDDPY_7-SEG 7段LEDDPY_7-SEG_DP 7段LED(带小数点) ELECTRO 电解电容FUSE 熔断器INDUCTOR 电感INDUCTOR IRON 带铁芯电感INDUCTOR3 可调电感JFET N N沟道场效应管JFET P P沟道场效应管LAMP 灯泡LAMP NEDN 起辉器LED 发光二极管METER 仪表 meterMICROPHONE 麦克风 microphoneMOSFET MOS管 mosfetMOTOR AC 交流电机 motorMOTOR SERVO 伺服电机 motor servoNAND 与非门 nandNOR 或非门norNOT 非门 notNPN NPN三极管NPN-PHOTO 感光三极管 photoOPAMP 运放opampOR 或门orPHOTO 感光二极管photoPNP 三极管NPN DAR NPN三极管PNP DAR PNP三极管POT 滑线变阻器potPELAY-DPDT 双刀双掷继电器pelay dpdtRES1.2 电阻RES3.4 可变电阻RESISTOR BRIDGE ? 桥式电阻 resistor bridgeRESPACK ? 电阻respackSCR 晶闸管 scrPLUG ? 插头 plugPLUG AC FEMALE 三相交流插头plug ac femaleSOCKET ? 插座socketSOURCE CURRENT 电流源sourcecurrentSOURCE VOLTAGE 电压源voltageSPEAKER 扬声器speakerSW ? 开关swSW-DPDY ? 双刀双掷开关dpdySW-SPST ? 单刀单掷开关spstSW-PB 按钮pbTHERMISTOR 电热调节器thermistor TRANS1 变压器trans1TRANS2 可调变压器trans2TRIAC ? 三端双向可控硅triacTRIODE ? 三极真空管triode VARISTOR 变阻器varistorZENER ? 稳压二极管zenerDPY_7-SEG_DP 数码管 segSW-PB 开关其他元件库Protel Dos Schematic 4000 Cmos .Lib40XX系列CMOS管集成块元件库4013 D 触发器4027 JK 触发器Protel Dos Schematic Analog Digital.Lib 模拟数字式集成块元件库Protel Dos Schematic Comparator.Lib 比较放大器元件库Protel Dos Shcematic Intel.Lib INTEL公司生产的80系列CPU集成块元件库Protel Dos Schematic Linear.lib 线性元件库Protel Dos Schemattic Memory Devices.Lib 内存存储器元件库Protel Dos Schematic SYnertek.Lib SY系列集成块元件库Protes Dos Schematic Motorlla.Lib 摩托罗拉公司生产的元件库Protes Dos Schematic NEC.lib NEC公司生产的集成块元件库Protes Dos Schematic Operationel Amplifers.lib 运算放大器元件库Protes Dos Schematic TTL.Lib 晶体管集成块元件库74系列Protel Dos Schematic Voltage Regulator.lib 电压调整集成块元件库Protes Dos Schematic Zilog.Lib 齐格格公司生产的Z80系列CPU集成块元件库元件属性对话框中英文对照Lib ref 元件名称Footprint 器件封装Designator 元件称号Part 器件类别或标示值Schematic Tools 主工具栏Writing Tools 连线工具栏Drawing Tools 绘图工具栏Power Objects 电源工具栏Digital Objects 数字器件工具栏Simulation Sources 模拟信号源工具栏PLD Toolbars 映象工具栏。
