下载文档原格式
建筑材料放射性的检测建筑材料放射性检测是指对建筑材料中的放射性元素进行检测和评估的过程。
放射性元素是指具有放射性衰变性质的元素，如铀、钍、铅等。
建筑材料中的放射性元素可能对人体健康产生潜在危害，因此进行放射性检测对于保障居民的健康和生活质量具有重要意义。
1.测量建筑材料中的放射性元素含量。
通过采集建筑材料样品，并使用适当的测量方法对其进行分析，可以得到样品中放射性元素的含量。
通常采样方法有测量管、扫描仪、孔钻等。
2.确定建筑材料中的放射性元素种类。
不同的放射性元素具有不同的辐射特性和生物学效应。
通过分析建筑材料样品中放射性元素的种类，可以评估其对人体健康的影响。
常用的方法包括γ射线能谱分析、α粒子谱仪等。
3.评估建筑材料辐射水平。
建筑材料中的放射性元素会不断衰变释放辐射能量，形成γ射线、α射线等。
通过测量建筑材料辐射水平，可以评估其对人体健康的潜在危害，并制定相应的防护措施。
4.制定防护措施和控制标准。
根据放射性检测结果，结合相关的国家和地区标准，制定合理的防护措施和控制标准，以确保建筑材料的辐射安全性。
常见的防护措施包括增加屏障厚度、采用封装措施等。
建筑材料放射性检测的重要性不容忽视。
首先，放射性材料对人体健康有潜在危害，可能引发癌症等疾病。
其次，在建筑材料生产、运输和施工过程中，可能会产生辐射源和污染物，对工人的身体健康造成危害。
再次，建筑材料中的放射性元素可能会逐渐释放，对室内环境造成污染，特别是长期暴露在这些建筑材料环境下的居民。
为了确保建筑材料的放射性安全，相关部门和机构应加强对建筑材料的监管和检测。
制定相应的标准和规范，提高检测能力和水平。
建筑材料生产企业应加强质量控制，确保产品符合相应的放射性标准。
施工单位应加强放射性防护措施，保护工作人员的身体健康。
此外，公众也应提高对建筑材料放射性的认识和关注，合理选择建筑材料，避免使用放射性污染的建筑材料。
同时，加强放射性环境监测，确保居民的生活环境安全。
检验检测机构名称（XX公司）
建筑材料放射性核素限量检验报告
GD-J-31□□□
检验性质：
委托单位：报告编号：
工程名称：
工程部位：评定标准：
见证单位：见证人及见证卡
号：
监督员：监督单位：监督登记号：委托日期：检验日期：至报告日期：
样品信息样品编号生产厂家或商标出厂日期
样品名称规格型号
出厂编号/代表批
量
**/**
序
号
检测项目检测依据技术要求检测结果单项判定
1
内照射指数I
Ra
外照射指数I
r 结论
备注
声明：1、未经本单位书面批准，不得部分复制本检验检测报告（完全复制除外）。
2、如对本报告的有效性有异议，请在报告日期15天内以书面形式向本单位提出，逾期不予受理。
3、......（有特殊声明在此表示）。
批准：审核：主检：
地址：电话：。
浅谈建筑材料放射性检测摘要：我们生存、居住、办公的空间都是由各类建筑材料构成的，它们当中大部分都有一定放射性，有些材料放射性核素含量甚至很高。
这种放射性核素含量如果超过一定的标准限量，很可能会对人体的免疫系统造成不同程度的损害，故而我们需要对选择的建筑材料进行放射性核素限量检测，根据检测结果，采用符合我们安全需求的材料，摈弃放射性核素限量高的材料，以此来保护我们的身体健康。
关键词：建筑主体材料，放射性检测随着科学技术的进步,建筑材料的种类也明显增多,五花八门的建筑材料、装饰装修材料在美化我们居住和生活的同时也带来了一定的污染隐患。
像大理石、花岗石这类天然装饰石材，它们本身自带的放射性核素普遍较高，会对长期居住在这些材料中的人们的身体健康造成不可逆转的伤害，甚至导致死亡。
放射性究竟是什么呢？放射性是指某种不稳定的原子核自发地放出某种射线的现象。
原子核的这种变化称为放射性衰变或核衰变，发生衰变的核素称为放射性核素。
国家对含放射性物质的产品作了相关规定，要求各建材等材料应当符合国家放射性污染防治标准《建筑材料放射性核素限量》GB 6566-2010，该标准被用来指导质检单位开展建筑材料放射性检测，督促材料生产企业采取有效控制措施，优化、提高建筑材料的质量，从而保障人民群众的生命安全。
一、建筑材料放射性检测的意义。
1、建筑材料放射性的释义。
放射性是指元素从不稳定的原子核自发地放出射线，如α射线、β射线、γ射线等，衰变形成稳定的元素而停止放射这种现象称为放射性。
各种建筑材料和装修材料所含放射性核素种类和数量是不相同的,因此放射线强弱不同，用比活度来表示,单位是贝克每千克(Bq•kg-1),即每千克质量物质所含的贝克数。
想知道放射性是否过量，是否超过标准要求，主要通过检测材料的内照射指数和外照射指数结果来进行判别。
其中内照射指数（IRa）是指建筑材料中天然放射性核素镭-226的放射性比活度与标准中规定的限量值之比值。
装配式建筑施工材料的放射性检测与评估一、介绍装配式建筑是一种以预制构件为主体的建筑方式，它具有快速、节能、环保等优势，并在现代建筑中得到广泛应用。
然而，由于装配式建筑施工材料的多样性和特殊性，其中存在着一些放射性物质可能对人体健康带来潜在风险的问题。
因此，进行装配式建筑施工材料的放射性检测与评估就显得十分重要。
二、放射性检测方法1. 非破坏性检测装配式建筑施工材料可以利用非破坏性检测方法进行放射性测试。
例如，使用便携式辐射仪器进行表面辐射水平测试，通过对施工材料表面持续监测来评估其放射性水平。
2. 破坏性检测部分情况下需要进行更深入的破坏性检测。
例如，在混凝土构件中可能存在钍、铀等重金属元素，可以将混凝土样品取回实验室进行化学分析测试。
此外，通过电子显微镜和能谱分析技术来确定施工材料中是否含有放射性物质。
三、放射性评估方法1. 辐射剂量评估辐射剂量评估是衡量装配式建筑施工材料对人体暴露风险的重要指标。
根据辐射水平和个人暴露时间，可以计算出人体吸收的有效剂量。
2. 风险评估风险评估是基于辐射剂量评估结果进行的。
将暴露水平与已知的辐射效应相对比，以判定可能出现的健康风险。
通过计算装配式建筑施工材料引发潜在疾病的概率来评估其风险。
3. 合规性评估合规性评估是将检测结果与国家或地区法律法规进行对比，以确定装配式建筑施工材料是否符合相关放射性标准。
如果超出了规定值，则需要采取相应措施来改进材料或保护人员健康。
四、注意事项在进行装配式建筑施工材料的放射性检测与评估时，需要注意以下事项：1. 专业机构应选择具备相关资质的专业机构进行检测与评估，确保测试结果准确可靠。
2. 样品选择在采集样品时，要根据不同的施工材料进行合理的选择和采样，并注意保持样本的完整性。
3. 政策规定需了解并遵守国家或地区的放射性物质监管政策和标准，以保障对装配式建筑施工材料的合规性评估。
4. 安全措施在进行放射性检测与评估时，操作人员要严格按照相关安全操作规程，佩戴个人防护设备，确保自身和他人的安全。
建筑材料放射性现场检测建筑材料中常见的放射性元素主要包括铀、钍及其衰变产物，它们的存在会对工作场所或室内环境产生一定的辐射影响。
因此，在建筑材料使用过程中，为了保障使用者的健康，需要对建筑材料的放射性进行定期监测。
本文将介绍建筑材料放射性现场检测的一些基本知识。
放射性元素在建筑材料中的存在形式铀、钍及其衰变产物在自然界中广泛存在，被广泛应用的建筑材料如石灰石、花岗岩、砂岩、大理石、烟囱砖等中也存在这些元素。
建筑材料中铀、钍及其衰变产物以两种形式存在：一种是与矿物质结合形成放射性矿物，如钍的主要矿物为钍矿石；另一种是存在于无机物或有机物中，如铀存在于钢筋中。
在建筑材料中，铀、钍及其衰变产物的含量因材料种类和产地不同而有所差异。
例如，石灰石中的放射性元素含量通常较低，而花岗岩和砂岩中的含量相对较高。
因此，不同材料的检测方法和标准也有所不同。
建筑材料放射性检测的方法建筑材料放射性检测主要是通过测量材料中的放射性元素浓度来判断其辐射水平。
常见的放射性检测方法主要包括干式测量和湿式测量。
干式测量干式测量主要是利用激光或X射线透射测量建筑材料放射性的方法。
通过X射线或激光的照射，建筑材料中的放射性元素就能够被激发出来。
然后用探测器来测量放射性元素的含量。
湿式测量湿式测量主要是利用分析方法来测量建筑材料中的放射性的方法。
通过采用适当的化学试剂，将建筑材料中的放射性元素分离出来，然后用探测器进行测量。
干式测量和湿式测量都有各自的优缺点。
通常来说，干式测量具有快速、简便和准确等优点，但是需要专业人员进行操作。
湿式测量则需要一定的时间和专业的实验室条件。
建筑材料放射性检测的标准建筑材料中的放射性水平是有严格的国家标准和规定的。
放射性元素在建筑材料中的占比和放射性级别的不同，都决定了建筑材料中所允许的最大放射性水平。
通常来说，在对建筑材料进行放射性检测时，需要根据不同材料的特点和使用场所的不同，参考国家标准和规定进行监测和判定。
混凝土中的放射性检测方法一、前言混凝土是一种常见的建筑材料，具有较强的耐久性和承重性能，在建筑、道路、桥梁等工程中广泛使用。
然而，混凝土中可能存在放射性物质，如天然放射性元素、核废料等，对人体健康和环境造成潜在风险。
因此，对混凝土中的放射性进行检测具有重要意义。
二、混凝土中的放射性物质1. 天然放射性元素混凝土中天然放射性元素主要包括铀、钍、钾等。
这些元素在混凝土中存在于不同的化学形态，对混凝土的放射性水平和特性产生影响。
2. 核废料核废料是指核能产生和使用过程中产生的放射性物质残留物，包括高放射性废料和低放射性废料。
核废料对混凝土的放射性水平和特性产生显著影响。
三、混凝土中的放射性检测方法1. γ射线测量法γ射线测量法是一种常用的混凝土中放射性检测方法。
该方法通过测量混凝土中γ射线的强度，来确定混凝土中的放射性水平和特性。
具体步骤如下：（1）制备样品：按照一定的规格和数量，采集混凝土样品，并进行样品制备处理。
（2）测量γ射线强度：将样品放置在γ射线探测器上，测量γ射线的强度。
（3）数据处理：根据测得的γ射线强度，计算样品中的放射性水平和特性。
2. α、β计数法α、β计数法是一种常用的混凝土中放射性检测方法。
该方法通过测量混凝土中α、β粒子的计数率，来确定混凝土中的放射性水平和特性。
具体步骤如下：（1）制备样品：按照一定的规格和数量，采集混凝土样品，并进行样品制备处理。
（2）测量α、β计数率：将样品放置在α、β计数器上，测量α、β粒子的计数率。
（3）数据处理：根据测得的α、β计数率，计算样品中的放射性水平和特性。
3. 中子活化分析法中子活化分析法是一种高灵敏度、高分辨率的混凝土中放射性检测方法。
该方法通过将混凝土样品暴露在中子源中，使样品中的核素发生核反应，产生新的核素，再通过核素的辐射特性来确定样品中的放射性水平和特性。
具体步骤如下：（1）制备样品：按照一定的规格和数量，采集混凝土样品，并进行样品制备处理。

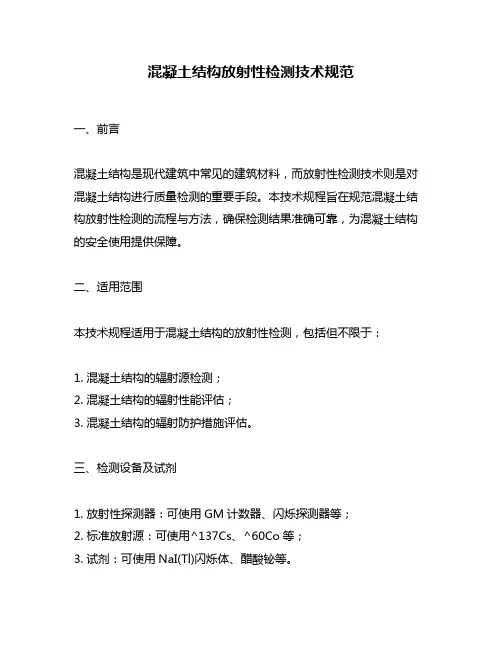

混凝土结构放射性检测技术规范一、前言混凝土结构是现代建筑中常见的建筑材料，而放射性检测技术则是对混凝土结构进行质量检测的重要手段。
本技术规程旨在规范混凝土结构放射性检测的流程与方法，确保检测结果准确可靠，为混凝土结构的安全使用提供保障。
二、适用范围本技术规程适用于混凝土结构的放射性检测，包括但不限于：1. 混凝土结构的辐射源检测；2. 混凝土结构的辐射性能评估；3. 混凝土结构的辐射防护措施评估。
三、检测设备及试剂1. 放射性探测器：可使用GM计数器、闪烁探测器等；2. 标准放射源：可使用^137Cs、^60Co等；3. 试剂：可使用NaI(Tl)闪烁体、醋酸铋等。
四、检测流程1. 检测前准备（1）检测前应准备好检测设备及试剂，并检查其状态是否正常；（2）检测前应对待检混凝土结构进行必要的清理和准备工作，如清理表面灰尘、去除障碍物等；（3）检测前应对待检混凝土结构进行必要的标记和记录，如标记检测位置、记录检测时间等。
2. 辐射源检测（1）将标准放射源放置于待检测位置，使用放射性探测器测量辐射源的辐射强度；（2）将探测器移动至待检测位置，使用同样的方法测量待检测位置的辐射强度；（3）计算待检测位置的辐射强度与辐射源辐射强度的比值，得到放射性计数率。
3. 辐射性能评估（1）根据放射性计数率的结果，评估待检测混凝土结构的辐射性能，判断是否符合国家安全标准；（2）如待检测混凝土结构辐射性能不符合标准，应进行进一步的分析与评估，确定原因并采取相应措施。
4. 辐射防护措施评估（1）根据放射性计数率的结果，评估待检测混凝土结构的辐射防护措施的有效性；（2）如辐射防护措施不足，应进行进一步的分析与评估，确定原因并采取相应措施。
五、检测结果分析与报告1. 检测结果分析（1）对检测结果进行分析，判断混凝土结构的辐射性能是否符合国家安全标准；（2）对检测结果进行比较分析，判断混凝土结构的辐射性能是否与其他同类结构相当。
建筑材料放射性现场检测项目完成人员：徐锴陆逊周绚乙项目完成单位：上海市计量测试技术研究院【摘要】本文对影响建材表面γ空气比释动能率测量的几个因素作了研究，提出了一种建材放射性现场检测方法和剂量限制要求，并对实验和理论计算结果进行了讨论，二者之间有较好的一致性。
【关键词】建筑材料；放射性测量1 前言一般情况下，建筑物的放射性大部分来自建筑材料中的天然放射性核素，这些放射性物质对公众造成附加照射，一般表现为全身外照射及其衰变子体的内照射。
对建筑材料放射性物质含量的限值是基于辐射防护基本安全标准而确定的，并以常见的放射性核素226Ra、232Th和40K的比活度表征。
国际放射防护委员会(ICRP)对公众规定的五年内平均年有效剂量限值为1mSv，如果建造住房和工作用房的建筑材料中226Ra、232Th和40K 的比活度分别为120、100和1000Bq·kg-1(这一放射性水平接近现行国际规定的极限)，并假定公众在室内的居留因子为0.8，则建材放射性对公众个体造成的年有效照射剂量约为1.1mSv，已经略为超过ICRP确定的上述有效剂量限值[1]。
为保障公众及其后代的健康与安全，促进建筑材料的合理利用和建材工业的合理发展，各国相继根据本国的放射卫生防护法规和标准制定出建筑材料放射性物质的限制标准及相应的检测方法，并授权或指定有关部门负责贯彻实施。
我国现行关于建筑材料放射性主要有以下三部标准，分别是：1994年国家建筑材料工业局颁布的JC518-1993《天然石材产品放射防护分类控制标准》；2000年国家质量技术监督局修订发布的GB6566-2000《建筑材料放射卫生防护标准》；2000年国家质量技术监督局修订发布的GB6763-2000《建筑材料产品及建材用工业废渣放射性物质控制要求》[2,3,4]。
上述标准中所规定的测量条件和限制要求均不相同，而且对建筑物室内的γ空气比释动能率没有作出限值要求和指定检测方法。
因此，迫切需要建立一种与现行标准有机联系、适合现场快速检测、并具操作性的测量方法，以满足市场需求，这对于保护上海城市环境和公众健康，促进国际大都市的可持续发展具有重要意义。
本文以目前市场上大量用于室内装饰的花岗石材料为研究对象，针对影响石材表面γ空气比释动能率测量结果的几个因素进行了实验研究，得出一种现场快速检测方法，并尝试提出建筑物内部建材放射性的检测方法和限值要求。
2 实验2.1 测量仪器和实验材料本实验测量 γ 空气比释动能率采用便携式χ-γ射线辐射仪，比活度测量选用美国ORTEC 公司高纯锗 γ 谱仪，其对60Co1332keV 能量峰分辨率为1.87keV 。
实验材料选用山东石岛红花岗石，切割成规格为50⨯50⨯2cm 的正方形薄板。
2.2 建材本身对放射性的吸收影响当γ光子束穿过吸收介质时,将通过光电效应、康普顿散射和产生电子对三种效应损失能量,宽束γ光子数目的衰减规律由下式表示：[5]x e BI I μ-=0 （1-1） 式中，I 0为入射光子束强度,I 为经过厚度为x 的吸收体后γ光子束的强度，μ为吸收体的线性减弱系数，B 称为积累因子，是一个描述散射光子影响的物理量，它与射线能量、介质种类和厚度等许多因素有关。
由于γ光子的散射效应较为复杂，介质对射线的吸收通常通过实验测得。
考虑到天然石材的放射性水平较低，实验中我们按照地球天然本底Ra 、Th 、K 的成分比例制作了一块平板源：用60Co 溶液源（E γ平均=1.25MeV ）代替40K（E γ=1.46MeV ），Ra 选用U-Ra 平衡粉末，Th 选用ThO2粉末，活度分别为2.8⨯105Bq 、2.27⨯104Bq 、1.68⨯104Bq, 均匀混合三种源, 用883万能胶水固定于两块20cm ⨯20cm ⨯0.8cm 的石材中。
在距离石材表面10cm 处分别测量未加覆盖和覆盖2cm-42cm 花岗石的剂量率（覆盖面积为2m ⨯2m ），间隔厚度为2cm ，结果如图2.1所示。
2.3 建材堆放面积对空气比释动能率测量的影响在堆放厚度一定，探头距建材表面距离一定的条件下，建材表面空气比释动能率与面积大小明显相关，我们模拟了正方形堆放模图2.1 花岗石对放射性的自吸收影响501001502002503003500481216202428323640覆盖厚度(cm)空气比释动能率(n G y /h)图2.2 不同边长模型与空气比释动能率的关50010001500200025002080160240320400边长(c m )空气比释动能率(10n G y /体不同边长对空气比释动能率的影响，实验中我们以40cm 为递增长度，测量了边长从20cm 到400cm 的不同面积情况下与之相对应的建材表面空气比释动能率，模体厚度为2cm ，测量结果对土壤本底和宇宙射线作了修正。
考虑到天然石材的放射性水平较低，在模体厚度仅为2cm 的条件下，测量统计误差过大，我们仍旧利用另外制作的较高放射性水平的平板源作为实验材料。
由于没有足够经费，也不太可能做出一套边长从20cm 直到400cm 的平板源，实验中我们把20cm ⨯20cm ⨯2cm 的源放置在以测量点为中心，间隔为20cm 的周围不同位置，分别测量其空气比释动能率。
最后不同边长模体的空气比释动能率由其相应位置的空气比释动能率分量算术叠加而得。
图2.2给出了探测器距建材表面中心高度分别为5cm 、10cm 、15cm 时空气比释动能率随模体尺寸大小的变化规律。
2.4 探测器距建材表面中心高度对空气比释动能率测量的影响实验采用2m ⨯2m ⨯0.5m 的堆垛模型作为研究对象，分别测量了贴近材料表面直到距材料表面中心50cm 处的空气比释动能率，间隔距离为5cm ，测量值对土壤本底和宇宙射线作了修正，结果如图2.3所示。
2.5 模体厚度对空气比释动能率测量的影响我们在模型尺寸2m ⨯2m ，探测器距材料表面中心10cm 条件下，测量了堆放厚度从2cm 到50cm ，厚度间隔为2cm 的空气比释动能率的变化，其结果如图2.4。
3 结果3.1 γ 空气比释动能率测量与比活度分析结果对比实验用花岗石经比活度分析，226Ra 、232Th 和40K 含量分别为48.6、125.9、1120Bq/kg ；2m ⨯ 2m ，厚度0.5m 堆垛距表面中心10cm 处测得的 γ 空气比释动能率为178nGy/h （含本底）。
根据Beck 公式[6]可以计算出堆垛表面空气γ吸收剂量率为152nGy/h ，由1.2的实验可知，土壤本底完全被0.5m厚的石材所吸收，所以测量之中所含本底仅剩下宇宙图2.3 测量距离与空气比释动能率的关系5070901101301501701905101520253035404550距离(cm)空气比释动能率(n G y /h )射线的贡献，根据全国环境天然贯穿辐射水平调查结果[7]（1983-1990年），上海地区的宇宙射线水平为29nGy/h，从测量值178nGy/h中扣除宇宙射线的空气比释动能率贡献29nGy/h，得到149nGy/h，与Beck公式计算结果符合较好。
3.2 影响γ空气比释动能率测量结果的几个因素通过模型实验我们可以看出，建材堆放面积大小、厚度不同、测量点的选取不同，对建材表面空气比释动能率的测量结果都有不同程度的影响。
3.2.1 建材堆放面积大小对空气比释动能率的影响由图2.2可以看出, 对于测量距离15cm的曲线, 即使模型尺寸达到4m ⨯ 4m, 空气比释动能率仍呈继续增大的趋势；对于测量距离10cm,模型尺寸大于3.2m ⨯3.2m时, 空气比释动能率趋于饱和；对于测量距离5cm,当模型尺寸大于2m ⨯ 2m, 空气比释动能率就已经达到饱和。
3.2.2 测量距离对空气比释动能率的影响由图2.3可以知道，探测器距模体表面距离远近对测量结果影响很大，距离越远, 空气比释动能率测量值越小, 距离材料表面中心10cm处与50cm处的空气比释动能率比值达到1.43。
3.2.3 建材堆放厚度对空气比释动能率的影响从图2.4容易看出，建材表面空气比释动能率随堆放厚度增加而增加，当厚度达到30cm以上时，空气比释动能率趋于饱和，厚度2cm处的测量值相当于饱和值的40%左右。
3.3 建筑材料放射性现场检测方法建材放射性现场检测，特别是建筑物室内环境测量条件差别很大，而国家标准所规定的测量条件过分单一，与现场条件不相适应。
针对这一情况，提出一种与现行国家标准有机联系起来，适合于现场检测, 尤其是建筑物内部建材放射性检测的方法和限值要求，正是本研究所要达到的主要目的。
3.3.1 堆场条件的建材放射性检测堆场条件的空气比释动能率测量比较容易解决, 只要参考国家标准GB6566-2000中规定的测量条件和剂量限值执行即可。
而且, 根据图 2.4的结果, 堆放厚度只要超过30cm就可以满足检测需求, 不必一定要达到50cm的厚度，这样可以减少部分工作强度。
对于堆放面积不能达到2m ⨯ 2m要求的，可以根据图2.2和表4.1所列修正系数对空气比释动能率限值进行修正。
3.3.2 建筑物内部的建材放射性检测首先测量条件如何确定。
考虑到与国家标准的联系，我们认为可以参考国家标准GB6566-2000，把探测器放在被测建材表面几何中心位置上方10cm处进行测量，理由如下：根据实验2.3和图2.2的结果，如果探测距离小于5cm，探测器所测量到的有效范围比较小，不能反映较大面积建材的放射性真实情况；而探测距离大于15cm，测量值会随探测距离增大而减小，由于建材所含放射性水平较低，则会带来很大的统计误差。
综合考虑，我们认为把测量距离定为10cm是合适的。
对于建筑物室内装饰建材空气比释动能率限值，我们引入建材附加空气比释动能率这一概念。
建材附加空气比释动能率定义为建筑物内装饰材料表面空气比释动能率与未铺设装饰材料建筑物（如毛坯房）室内空气比释动能率之差值。
GB6566-2000规定2m⨯2m⨯0.5m建材堆垛距离表面中心10cm处空气比释动能率限值为200nGy/h（含本底），而50cm厚的建材已几乎把土壤本底完全屏蔽，测量的空气比释动能率仅来自建材本身放射性和宇宙射线的贡献，根据全国环境天然贯穿辐射水平调查结果（1983-1990年），全国的宇宙射线水平加权平均为30nGy/h左右，也就是说2m⨯2m⨯0.5m的建材堆垛引入的附加表面空气比释动能率限值为170nGy/h。
对建筑物室内装修，根据目前规定，地面铺设石材只能选用1.5~2cm厚的材料薄板，由图2.4可知2cm厚的石材放射性相当于50cm厚石材的40%左右，那么对于2m⨯2m的条件，我们可以把建筑物室内装饰建材附加空气比释动能率限值定为70nGy/h，如果铺设面积不等于4m2，可以根据图2.2和表3.1所列修正系数对附加空气比释动能率限值再做修正。
