三相三线电能计量装置错接线

电能计量装置的错误接线及接线检查方法摘要：电能计量和电网的运行有着密切的关系，同时也显示了电力企业当前的技术水平，在实际工作中需要加强对电能计量装置接线问题的深入分析，满足准确和可靠的要求，搭建电力企业和用户之间的良好关系，同时还要做好先进技术的融入，对电能计量装置运行情况的全面监督，避免出现损伤利益的行为，以此来提高电能计量装置管理的效果，推动电力企业的稳定发展。

关键词：电能计量装置；接线错误；检查电能计量装置在电力企业中的重要性是非常突出的，满足发电供电用电等不同的需要，但是如果在电能计量装置中出现接线错误的话，那么会导致电能计量装置存在不准确的问题，因此需要相关岗位人员进行规范性的检查以及安装，避免由于接线故障而导致设备无法正常的运行。

从宏观性的角度提出更加科学的优化策略，保证电能计量装置的正确使用，以此来提高最终的经济效益和使用效果。

一、电能计量装置接线错误的原因（一）装置本身1.单相电路有功电能计量错误接线这一现象在实际工作中是比较常见的，主要是由于安装人员在接线过程中存在一定的失误，使得一些线路出现反接的问题，并且在一些线路接线时还会存在较严重的混淆情况，影响设备的正常使用。

与此同时，在电能计量装置接线时，并没有正确地区分进线和出线，在安装时存在盲目性的特点，影响接线水平的提高。

电能计量装置的电流线圈和电源之间的短路情况使得电能表无法正常的运行，这也是出现接线错误的主要原因[1]。

最后在日常工作中由于相关安装人员的疏忽导致电压够连片，并没有正确的连接，不仅会增加电能表日常使用的故障，还会导致后续的工作产生一定的影响。

2.三相四线电路有功电能计量接线错误在电能计量装置管理过程中，需要加强日常检查的重视程度，并且合理的区分好不同的区域，提高最终检查的效果。

在进行线圈连接时，电压线圈会出现断线的问题，以此导致了电能表出现接线错误的问题，同时在电能表正常运行时需要将电流互感器接入到设备中，但是如果相关安装人员并没有加强对设备结构的深入分析，那么也会出现接线错误的问题。

浅谈如何提高三相三线电能计量装置误接线检查判断的正确率摘要：在高供高计的三相三线电能计量方式中，电压互感器有Y0/y0、V/V型两种接线方式，电流互感器为二相不完全星星接线，电压、电流二次回路均采用七线连接方式。

工作中对三相三线的电能计量装置错误接线检查判断并更正，是计量专业实际工作的重要的技能，在计量的专业考核中也是重要的一项实际操作测试内容。

在实际工作和专业竞赛中我们发现工作人员存在误接线检查判断正确率不够高，这影响到更正系数的计算，影响到追退电费的计算。

关键词：三相三线电能计量装置；误接线；判断；正确率一、存在的主要问题我们按照排列图法对检查判断中出现的问题进行分析，发现造成三相三线电能计量装置误接线检查判断错误率高的主要问题：（1）测量仪表（相位伏安表）的使用出现错误，测量数据出现错误。

（2）判断B点位置、相序出现错误。

（3）绘制向量图错误。

（4）列写表达式、三角函数变换、化简错误。

这体现出工作人员操作技能不够熟练，判断思路不够清晰、对向量图理解不够深入，对三角函数的运用不准确。

针对这些问题，我们对这些关键环节的工作进行针对性的改进，总结出一些行之有效的简便方法，提高了正确率。

二、存在问题的解决2．1 加强测量工作测量是三相三线电能计量装置误接线检查的基础，在这个环节出现错误，会导致出现根本性错误，在测量阶段主要是强化测量的顺序、手法。

1.熟练掌握相位伏安表的使用方法，明确测量的顺序。

在变换测量的参数类型之前，要不带电变更到相应的档位。

相位伏安表的两支测量表笔、一支钳子插入正确的位置。

测量前表笔的放置位置，要放在相位伏安表偏向电能表一侧，防止因测量过程中表笔和钳子脱落、接触不严，导致影响数据的正确测量。

设定测量时手执表笔的手法，及换位的顺序。

按照固定的顺序，对待测的参数进行测量稳定性好，测量准确。

要求这个过程要掌握节奏，速度适中，把注意力放在正确性上。

2.测量相电压、测量电压互感器极性。

农村电工第29卷2021年第6期5.1.2.3绘制错误接线状态下现场更正接线示意图错误接线状态下现场更正接线示意图如图8所示。

结论：（1）电压接入：wvu ；（2）电流接入：I w ，I u ；（3）电流互感器极性接反：u 相。

5.1.2.4写功率表达式、计算更正系数功率表达式为P ′=P 1′+P 2′=U 12I 1cos （330°+φ）+U 32I 2cos （210°+φ）=UI sin φ因为φ=-15°，所以tan φ=-0.2679所以更正系数为K =P P ′=3UI cos φUI sin φ=15.1.2.5计算差错电能量、分析表计运行特点及电能量退补结论例3：接线错误期间抄见电能量示数：起1723.72、止1733.72，电压互感器变压比为10kV/0.1kV ，电流互感器变流比为50A/5A 。

（1）抄见电能量＝（电能表止度－电能表起度）×倍率＝（1733.72－1723.72）×100×10＝10000（kWh ）（2）实际用电能量＝更正系数×抄见电能量＝-6.4651×10000＝-64561（kWh ）（3）差错电能量＝|实际用电能量|－|抄见电能量|＝64561－10000＝54561（kWh ）结论：①表计运行慢，少计量；②在按抄见电能量预收的基础上，用户还应补交54561kWh 电能量对应的电费。

5.1.2.6绘制更正接线示意图更正接线示意图如图9所示。

5.2三相三线电能表电压互感器极性反接错误接线案例当电压互感器二次侧极性反接，电压相量图和二次电压值有不同的表现，接线图和相量图分别如图10和图11所示，比较分析一下，用2只单相电压互感器进行Vv 接线时，极性反接的相量图和线电压。

由此可知：当u 相极性反接时，U uv =100V ，U vw =100V ，U wu =173V ；当w 相极性反接时，U uv =100V ，U vw =100V ，U wu =173V ；当uw 相极性均反接时，U uv =100V ，U vw =100V ，U wu=100V。

目录实例一错误现象为表尾电压正相序WUV；电流相序I u I w 方法一：使用相位表，采用对地测量电压的方法确定V相电压，分析判断错误接线方法二：使用相位表，采用不对地测量电压的方法，分析判断错误接线方法三：利用在向量图上对电压电流进行分析，判断错误接线实例二错误现象为表尾电压逆相序VUW；电流相序I u I w；U相电流极性反方法一：使用相位表，采用对地测量电压的方法确定V相电压，分析判断错误接线方法二：使用相位表，采用不对地测量电压的方法，分析判断错误接线方法三：采用在相量图上对电压电流进行分析，判断错误接线实例三错误现象为表尾电压正相序WUV；电流相序I w I u ；功率因数为容性方法一：使用相位表，采用对地测量电压的方法确定V相电压，分析判断错误接线方法二：使用相位表，采用不对地测量电压的方法确定V相电压，分析判断错误接线方法三：使用相位表，利用向量图分析判断错误接线实例四错误现象为表尾电压逆相序UWV；电流相序I u I w ；电流W相极性反；功率因数为容性方法一：使用相位表，采用对地测量电压的方法确定V相电压，分析判断错误接线方法二：使用相位表，采用不对地测量电压的方法确定V相电压，分析判断错误接线方法三：使用相位表，利用向量图分析判断错误接线实例五错误现象为表尾电压正相序VWU；电流相序I u I w ；TV二次侧U相极性反方法一：使用相位伏安表测量数据，分析TV二次侧不断相极性反时的错误接线方法二：使用相位伏安表测量数据，分析TV二次侧不断相极性反时的错误接线方法三：使用相位伏安表测量数据，利用原理图分析TV二次侧不断相极性反时的错误接线实例六错误现象为表尾电压逆相序UWV；电流相序I w I u ；W相电流极性反；TV二次侧W相极性反方法一：使用相位表测量数据，分析TV二次侧不断相极性反时的错误接线方法二：使用相位表测量数据，分析TV二次侧不断相极性反时的错误接线方法三：使用相位伏安表测量数据，利用原理图分析TV二次侧不断相极性反时的错误接线实例七错误现象为表尾电压正相序VWU；电流相序I u -I w ；W 相电流极性反；U相电压断方法一：使用相位表，采用对地测量确定V相电压的分析方法方法二：使用相位表，采用不对地测量确定V相电压的分析方法实例八错误现象为表尾电压逆相序WVU；电流相序I w I u ；W相电压断方法一：使用相位表，采用对地测量确定V相电压的分析方法方法二：使用相位表，采用不对地测量确定V相电压的分析方法附录一常用数学有关公式附录二怎样画向量图实例一错误现象为表尾电压正相序WUV；电流相序I u I w 方法一：使用相位表，采用对地测量电压的方法确定V相电压，分析错误接线一、测量操作步骤：1.将相位表用于测量电压的红笔和黑笔分别插入U1侧相对应的两个孔中。

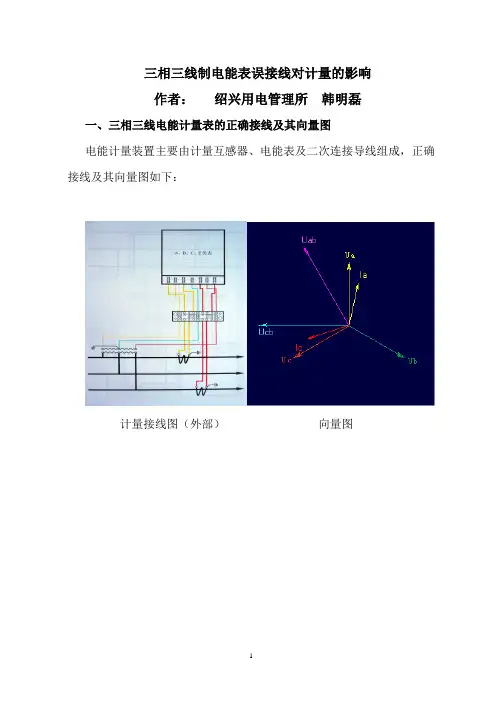

三相三线制电能表误接线对计量的影响作者：绍兴用电管理所韩明磊一、三相三线电能计量表的正确接线及其向量图电能计量装置主要由计量互感器、电能表及二次连接导线组成，正确接线及其向量图如下：计量接线图（外部）向量图计量接线图（内部同名端配合）二、三相三线电能表实际运行中经常出现的非正常运行方式经常出现的非正常运行方式如下：1） A相电压缺相；或B相电压缺相；或C相电压缺相；2）电压接线错误的排列组合（Uc-b-a）（Ua-c-b）（Ub-c-a）（Ub-a-c）（Uc-a-b）3） A相电流接反，如（－Ia/Ic）；或C相电流接反，如（Ia/－Ic）4） AC相电流互换5） AC相电流同时接反6） AC相电流互换并同时接反7） A相电流正进Ⅱ元件，C相电流反进Ⅰ元件8） A相电流反进Ⅱ元件，C电流正进Ⅰ元件三、退补电量的计算电能计量装置由于各种原因出现了失准，特别是错误接线，应进行电量的更正。

根据退补电量，即抄见电量与实际用电量的差别，多退少补。

退补电量＝正确电量－错误电量ΔW＝W－W`更正系数K定义为：K＝WW` PP`(P ：正确接线时功率；P`错误接线时功率)ΔW＝W－W`＝KW`－W`＝（K－1）W`说明：1）ΔW>0，用户应补交ΔW的电费。

2）ΔW<0，应退给用户ΔW的电费。

3） K>1或K<0，用户应补交ΔW的电费；4） K<1供电企业应退给用户ΔW的电费。

5）若电能表在错误接线期间反转，则W`应取负值。

四、三相三线电能表计量误接线中常用的退补电量计算方法三相三线电能表计量误接线中常用的退补电量计算方法有五种：功率测量法、计量装置对比法、平均电量法、估算法、更正系数法。

其中更正系数法是处理三相三线电能表计量差错最常用的方法，其他方法可在无法采用更正系数法时使用，或对更正系数法的计算结果进行验证：1. 功率测量法：在负荷运行稳定的条件下，使用功率表或现场校验仪测出错误接线时输入电能表的功率值P`及错误接线更正后输入电能表的负荷功率值P，算出更正系数K，再算出退补电量ΔW。

农村电工第29卷2021年第4期1相关知识结构梳理1.1感性负载：电流滞后电压φ角通俗地说，应用电磁感应原理制作的大功率电器产品就是感性负载，如电动机、压缩机、继电器、日光灯等。

也可以理解为在电路中带线圈的用电设备，其线圈部分即为感性负载。

如电动机、变压器、电风扇等设备。

1.2容性负载：电流超前电压φ角一般把带电容特性参数的负载，即符合电流超前电压特性的负载，称为容性负载，如电容器、补偿电容。

1.3相序正相序：电压U 1，U 2，U 3接线是顺时针，U 12和U 32的夹角为300°。

逆相序：电压U 1，U 2，U 3接线是逆时针，U 12和U 32的夹角为60°。

正相序和逆相序的相量图如图1所示。

1.4功率因数cos φ反映总电功率中有功功率P 所占的比重大小，S 为视在功率，计算公式为cos φ=P /S1.5常用公式回顾两角和公式为sin （A +B ）=sin A cos B +cos A sin B sin （A -B ）=sin A cos B -cos A sin B cos （A +B ）=cos A cos B -sin A sin B cos （A -B ）=cos A cos B +sin A sin B 和差化积公式为sin A +sin B =2sinA +B 2cos A -B2sin A -sin B =2cos A +B 2cosA -B2cos A +cos B =2cos A +B 2cosA -B2cos A +cos B =-2sin A +B 2sinA -B22高压三相三线电能表的正确接线三相三线二元件智能电能表一般应用于中性点非直接接地系统的高供高计用户，可同时计量四象限有功功率和无功功率，其内部结构一般采用二元件有功电能表和60°无功电能表计量原理。

高压三相三线电能表正确接线时的相量图如图2所示。

当系统中三相完全对称时，U uv =U wv =U ，I u =I w =I ，φu =φw =φ。

三相三线电能计量装置误接线快速判断摘要：介绍了三相三线电能计量装置中电能表错误接线的分析过程，提出了错误接线更正系数的快速计算方法，为实际工作提供了有效的参考。

关键词：电能计量装置；错误接线；更正系数0、引言随着电力体制改革的不断深入，用户数量的不断增加，电能计量装置也随之增长，电能计量装置作为“公平秤”，其作用越来越重要。

电能计量是否准确，除了采用高准确度的计量装置准确计量电能外，还必须减少电能计量装置错误接线造成的电量不准。

一旦发生错误接线，可能会使电能计量的误差很大，这会给客户或供电企业带来极大的经济损失。

为了把握好电能计量这一重要环节，电能计量人员必须具备更高的理论基础和专业素质、技能，必须能根据现场测量数据快速判断诸多电能计量中存在的问题，计算和追补因错误接线造成的流失电量，挽回经济损失。

在电力系统和电力用户中，计量装置的错误接线是时有发生的。

单相电能表接线较为简单，出现接线错误时容易分析，三相四线电能表采用分相法即可分析出接线正确与否。

而经电流互感器（TA）、电压互感器（TV）接入的三相三线电能表误接线的种类和几率较多，出现接线错误，且不易分析判断，文章主要介绍三相三线计量装置错误接线的分析与判断，该方法也同样适用于经互感器接入的三相四线电能表接线的检查。

1、判断电能表电流端钮所属相别先判断电流回路接地是否正确，可用一根两端带夹子的短路导线来确定，将导线夹子一端接地，另一端依次连接电能表电流端钮，若电能表转速变慢，则该端钮没有接地，若电能表转速无变化，则该端钮就是接地点，若电能表转速都无变化，说明电流回路未接地或电能表电流端钮两端接地，遇此情况应先查明处理后，再做其他测试。

用钳型电流表依次测量电能表电流端钮进线及出线端公共连线电流，当电能表电流端钮进线及出线端公共连线电流值接近相等时，即IN=I1=I2，说明I1、I2二相电流极性相同。

当电能表出线端公共连线电流接近电能表电流端钮进线电流的倍时，即IN= I1= I2，说明其中I1、I2有一相极性接反；当电能表出线端公共连线电流为零，而电能表电流端钮进线电流不为零时，说明电能表出线端公共连线回路断开，遇此情况，应先连通电能表出线端公共连线回路，再做其他检测。

三相三线制电能表误接线对计量的影响作者：绍兴用电管理所韩明磊一、三相三线电能计量表的正确接线及其向量图电能计量装置主要由计量互感器、电能表及二次连接导线组成，正确接线及其向量图如下：计量接线图（外部）向量图计量接线图（内部同名端配合）二、三相三线电能表实际运行中经常出现的非正常运行方式经常出现的非正常运行方式如下：1）A相电压缺相；或B相电压缺相；或C相电压缺相；2）电压接线错误的排列组合（Uc-b-a）（Ua-c-b）（Ub-c-a）（Ub-a-c）（Uc-a-b）3）A相电流接反，如（－Ia/Ic）；或C相电流接反，如（Ia/－Ic）4）AC相电流互换5）AC相电流同时接反6）AC相电流互换并同时接反7）A相电流正进Ⅱ元件，C相电流反进Ⅰ元件8）A相电流反进Ⅱ元件，C电流正进Ⅰ元件三、退补电量的计算电能计量装置由于各种原因出现了失准，特别是错误接线，应进行电量的更正。

根据退补电量，即抄见电量与实际用电量的差别，多退少补。

退补电量＝正确电量－错误电量ΔW ＝W －W`更正系数K 定义为：K ＝``P P W W (P ：正确接线时功率；P`错误接线时功率) ΔW ＝W －W`＝KW`－W`＝（K －1）W`说明：1） ΔW>0，用户应补交ΔW 的电费。

2） ΔW<0，应退给用户ΔW 的电费。

3） K>1或K<0，用户应补交ΔW 的电费； 4） K<1供电企业应退给用户ΔW 的电费。

5） 若电能表在错误接线期间反转，则W`应取负值。

四、三相三线电能表计量误接线中常用的退补电量计算方法 三相三线电能表计量误接线中常用的退补电量计算方法有五种：功率测量法、计量装置对比法、平均电量法、估算法、更正系数法。

其中更正系数法是处理三相三线电能表计量差错最常用的方法，其他方法可在无法采用更正系数法时使用，或对更正系数法的计算结果进行验证： 1. 功率测量法：在负荷运行稳定的条件下，使用功率表或现场校验仪测出错误接线时输入电能表的功率值P`及错误接线更正后输入电能表的负荷功率值P ，算出更正系数K ，再算出退补电量ΔW 。

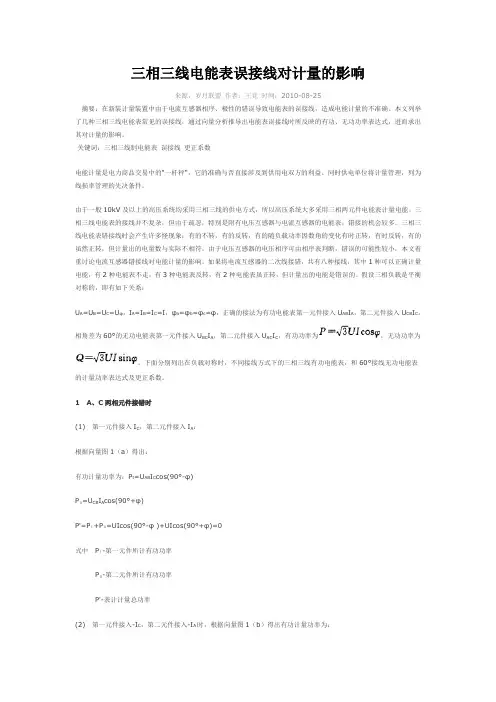

三相三线电能表误接线对计量的影响来源：岁月联盟作者：王竞时间：2010-08-25摘要：在新装计量装置中由于电流互感器相序、极性的错误导致电能表的误接线，造成电能计量的不准确。

本文列举了几种三相三线电能表常见的误接线，通过向量分析推导出电能表误接线时所反映的有功、无功功率表达式，进而求出其对计量的影响。

关键词：三相三线制电能表误接线更正系数电能计量是电力商品交易中的"一杆秤"，它的准确与否直接涉及到供用电双方的利益。

同时供电单位将计量管理，列为线损率管理的先决条件。

由于一般10kV及以上的高压系统均采用三相三线的供电方式，所以高压系统大多采用三相两元件电能表计量电能。

三相三线电能表的接线并不复杂，但由于疏忽，特别是附有电压互感器与电流互感器的电能表，错接的机会较多。

三相三线电能表错接线时会产生许多怪现象：有的不转，有的反转，有的随负载功率因数角的变化有时正转，有时反转，有的虽然正转，但计量出的电量数与实际不相符。

由于电压互感器的电压相序可由相序表判断，错误的可能性较小，本文着重讨论电流互感器错接线对电能计量的影响。

如果将电流互感器的二次线接错，共有八种接线，其中1种可以正确计量电能，有2种电能表不走，有3种电能表反转，有2种电能表虽正转，但计量出的电能是错误的。

假设三相负载是平衡对称的，即有如下关系：U A=U B=U C=Uφ，I A=I B=I C=I，φa=φb=φc=φ，正确的接法为有功电能表第一元件接入U AB I A，第二元件接入U CB I C。

相角差为60°的无功电能表第一元件接入U BC I A，第二元件接入U AC I C，有功功率为，无功功率为。

下面分别列出在负载对称时，不同接线方式下的三相三线有功电能表，和60°接线无功电能表的计量功率表达式及更正系数。

1A、C两相元件接错时(1)第一元件接入I C，第二元件接入I A：根据向量图1（a）得出：有功计量功率为：P I=U AB I C cos(90°-φ)PⅡ=U CB I A cos(90°+φ)P'=PⅠ+PⅡ=UIcos(90°-φ )+UIcos(90°+φ)=0式中PⅠ-第一元件所计有功功率PⅡ-第二元件所计有功功率P'-表计计量总功率(2)第一元件接入-I C，第二元件接入-I A时，根据向量图1（b）得出有功计量功率为：PⅠ=U AB I C cos(90°+φ)PⅡ=U CB I A cos(90°-φ)P'=PⅠ+PⅡ=UIcos(90°+φ)+UIcos(90°-φ)=0以上两种接法，计得有功功率为零，有功电能表不走，无法计量有功电量。

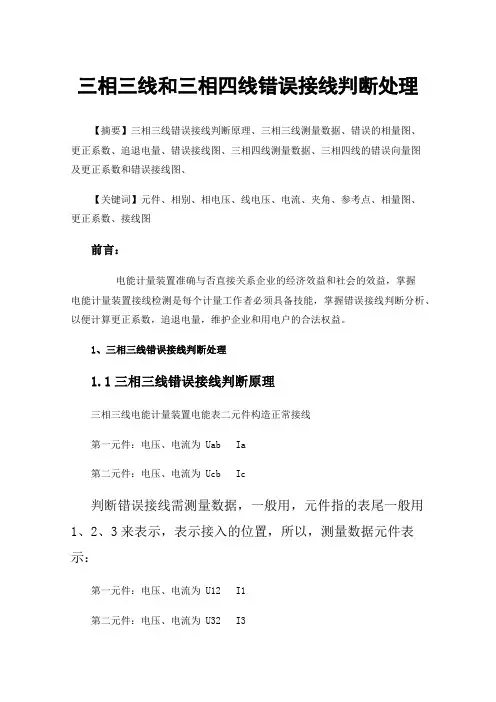

三相三线和三相四线错误接线判断处理【摘要】三相三线错误接线判断原理、三相三线测量数据、错误的相量图、更正系数、追退电量、错误接线图、三相四线测量数据、三相四线的错误向量图及更正系数和错误接线图、【关键词】元件、相别、相电压、线电压、电流、夹角、参考点、相量图、更正系数、接线图前言：电能计量装置准确与否直接关系企业的经济效益和社会的效益，掌握电能计量装置接线检测是每个计量工作者必须具备技能，掌握错误接线判断分析、以便计算更正系数，追退电量，维护企业和用电户的合法权益。

1、三相三线错误接线判断处理1.1三相三线错误接线判断原理三相三线电能计量装置电能表二元件构造正常接线第一元件：电压、电流为 Uab Ia第二元件：电压、电流为 Ucb Ic判断错误接线需测量数据，一般用，元件指的表尾一般用1、2、3来表示，表示接入的位置，所以，测量数据元件表示：第一元件：电压、电流为 U12 I1第二元件：电压、电流为 U32 I3这样画向量图时就可以把元件和相分开、元件指的表尾一般用1、2、3来表示，相别用A B C来表示1.2、三相三线需要测量数据（1）测量赋值-伏安相位仪测量：测量电压、电流的大小，能够判断是否存在断线问题U12 = U32= U31= I1= I3=U1-地= U2-地= U3-地=（2）需要测量相位:∠U12U32=∠U12I1 =、∠U32I3=、∠I1I2 =（3）相序判断∠U12U32= 300° 表示正相序 abc、bcc cab∠U12U32= 60°表示逆相序acb bac cba(4)三相三线需要找参考点用伏安相位仪电压测量黑笔按电能表装置上Ub(零）电压参考点红笔分别接电能表尾三元件U1 U2 U3哪个与Ub(零）参考电压为零，则表示该元件为Ub 例如：1 2 30（B）1.3、根据电压相别绘电压向量图（1）可以先以相别定坐标，建立坐标系，然后根据电压相序标注元件电压，电压 Ua Ub Uc注意因是矢量，所以应点点（3）根据前面判断的电压相序，以及接地相，判断第一、第二元件接入的电压，然后在相量图上标出U1 U2 U3 ，再画出U12 U32 。

三相三线电能计量装置错误接线的判断和预防1. 引言为保证电能计量装置计量数据的准确性，必须保证其中的电能表接线正确。

电能表本身的计量的误差通常只有百分之几，可是一旦其计量回路的接线错误，所造成的误差可能就会激增到百分之几百。

这样，一旦计量出现几分误差，会造成几百几千分的误差量，导致大量的用电量差错，给企业和用户带来极大的经济损失和不便。

因此，对现场电能计量装置等设备的接线问题一定要有足够重视，确保电能表在正常的接线状态下计量电能。

电能表出现接线错误的种类数量很多，通常有：电流、电压互感器接反; 电流、电压回路断路或断路; 电能表的电流元件、电压元件不是接入对应相别的电流、电压等。

在这里，因为三相三线的高压计量装置是广泛应用于电力用户和电力系统的电能计量装置，因此，这里只分析三相三线电能计量装置错误接线的相关内容。

2.三相三线电能计量装置错误接线的判断方法为保证计量内容的准确性，电能计量装置的接线步骤是关键，必须保证电能计量装置的接线正确，并在其运行前和运行中进行定期检修，保证接线情况良好。

接线检查分为带电检查和停电检查。

以下情况需要停电检查：新装的电流、电压互感器; 更换的电流、电压互感器; 投入运行前的二次回路电能计量装置。

还有，在无法判断接线是否正确时已经投入使用的电能计量装置或需要进一步核实带电检查的结果时同样需进行停电检查，这里需要检查的内容是：核对电流、电压互感器的极性、变比、接线组别; 进行二次电缆的导通和接线端子的检查。

在对计量装置进行停电检查结束后，投入运用时要进行带电检查，同时进行周期检查时也需进行带电检查，从而确保电能计量装置的正确接线。

2.1有功电能计量装置的计量无论电能表所接负载是容性还是感性，只要其接线正确，有功功率的传输方向保持不变，则计量表都是处于正转状态。

也就是说，不能因为观察到电能表处于正转状态就判断其接线一定正确。

当然，若是电能表不转、反转或着随着（功率因数）的值时而反转，时而正转，则可以判断此时的电能表可能出现接线错误。

电能计量装置错接线检查及故障分析摘要：近年来，我国对电能的需求不断增加，人们对电能的计量装置也越来越光柱。

电能计量装置在电能计量的工作中是最重要的组成部分，它是由电能表、互感器等来确保其准确性。

由于电能计量装置在安装与检查的过程中会因为工作失误造成接线故障，在运行的过程中也可能出现由于自然因素或是偷电行为造成接线故障。

而接线故障在计量时的误差远大于电能表与互感器的基本误差，因此为了可以更准确的计量电能，接线的准确性至关重要。

本文主要讲述了电能计量装置错接线的检查与故障分析。

关键词：电能计量装置；错接线检查；故障分析引言电能计量是电力商品交易中的/一杆秤,它的准确与否直接涉及到供用电双方的经济利益。

由于一般10kV及以上的高压系统均采用三相三线的供电方式,所以高压系统大多采用三相两元件电能表计量电能。

电能表的接线并不复杂,但由于疏忽,特别是附有电压互感器与电流互感器的电能表,错接的情况较多。

错接线会造成供电企业电量损失。

1电能计量装置中错接线的类1.1单相电能表错接线形式及检查方法①错接线形式一：电压小钩断开。

错接线下计量结果表达式为p=0,后果是电能表停转，不计电量。

检查方法：观察电能表运行情况，打开接线盒检查电压小钩连接情况。

②错接线形式二：中性线与相线接反,错误接线如下图GYND00902001-2。

错误接线形势下的结果表达式为P=UIcosφ，错误接线的后果是正常用电情况下电能表仍正常转动。

但存在的问题是用户易利用“一火一地”方式窃电，易触电且不安全。

检查方法是不断开电源，用万用表分别测量电能表进线的1号接线端子的对地电压，如读数为220伏，表明接线正确，如读数接近0，表明接线错误，此线为电源中性线。

③错接线形式三：电源与负载线在电能表端子接反。

错接线的结果是P=-UIcosφ，后果是电流反相进线，电能表反转，读数可读反转读数的绝对值，但有一定的误差。

检查方法是观察电能表运行情况，判断电能表是否反转。

一、 高压电能计量装置接线检查1.准备工作1.1设备及工器具错接线仿真模拟装置、相位表、计算器、量角尺、测试导线、螺丝刀、验电笔等。

1.2 注意事项（1）电流互感器二次回路严禁开路。

（2）电压互感器二次回路严禁短路。

2．接线检查步骤（1）测量三相电压。

用带鳄鱼夹的电压测试线接入U 1通道，转换开关打到U 1的500V 位置，测量U 12 =？、U 23=？、U 31=？；测量后取下电能表头上的带鳄鱼夹的电压测试线。

（2）测量三相电流。

将转换开关打到I 2的10A 档的位置，用带钳头的电流测试线接入I 2通道，测量I 1 =？、I 2 =？ I 3 =？；若电流小于2A ，则应将钳头离开电能表头，将转换开关打到I 2的2A 档的位置，重新测量I 1 =？、I 2 =？ I 3 =？。

（3）测量三相电流与电压U 1的夹角。

将转换开关打到φ的位置，用带鳄鱼夹的电压测试线接入U 1通道，用带钳头的电流测试线接入I 2通道，测量U 12 与I 1的夹角=？、测量U 12 与I 2的夹角=？测量U 12 与I 3的夹角=？（4）测量电压相序。

保留转换开关在φ的位置，将鳄鱼夹的电压测试线接入U 12，在U 2通道接入带探针的电压测试线接入U 32，测量U 12与U 32的夹角，等于300°时为正相序，等于60°时为反相序。

3、根据测量结果画出相量图（1）分析电压相位根据电压相序结果画出U 1、U 2、U 3的位置，根据I 1、I 2是什么电流，就可确定U 1、U 2、U 3是什么电压。

（2）根据Iw 恒定滞后Iu 的角度为240°的电工理论，分析相应的电压相位， Uu 的就近电流应为Iu （Iu 滞后Uu ），Uw 的就近电流为Iw （Iw 滞后Uw ）。

（3）重新标注电压、电流相量。

4、错误接线结论判断写出表尾电压接入方式：电流接入方式：表尾电流进出反接相：5、写出错误接线功率表达式并化简2232111221cos cos ϕϕI U I U P P P +='+'='注意：若接入的是反相电流，即a I -或c I -时，其负号不参与运算，（U 为相电压）6计算更正系数(G x ) P P G x '=式中 P —为正确接线期间的功率表达式。
