箱体类零件的加工工艺过程1.设计环节:2.材料选择:根据箱体的使用环境和要求,选择适合的材料进行加工。
常用的箱体材料包括钢铁、铝合金和塑料等。
钢铁材料在强度和耐磨性上具有优势,适用于要求较高的工作环境;铝合金材料具有耐腐蚀性和良好的导热性能,适用于一些特殊工作环境;塑料材料具有轻质、绝缘和成本低等优点,适用于一些要求较低的环境。
3.数控加工:箱体的加工主要采用数控加工设备进行。
数控加工包括切削加工和非切削加工两部分。
切削加工包括铣削、车削、钻削和磨削等工艺,通过对箱体进行切削处理得到所需的形状和尺寸。
非切削加工包括冲击、折弯和焊接等工艺,通过这些工艺加工箱体的形状和接缝。
4.表面处理:为了提高箱体的表面质量和使用寿命,需要进行表面处理。
表面处理包括除锈、抛光、喷涂和镀膜等工艺。
除锈可以采用化学抛光、机械抛光和电解除锈等方法,去除箱体表面的氧化物和污垢。
抛光可以使用机械或化学方法,提高箱体表面的光洁度和光亮度。
喷涂可以选择适合的底漆和面漆进行,增加箱体的美观性和耐腐蚀性。
镀膜可以采用电镀或喷塑等方法,增加箱体的抗氧化性和耐腐蚀性。
5.装配:经过数控加工和表面处理的箱体零件可以进行装配。
装配包括将各个零件按照设计图纸上的要求进行组装,并使用螺栓、铆钉或焊接等方式进行固定。
在装配过程中,需要确保各个零件的配合尺寸和工艺要求,保证箱体的稳固性和密封性。
总结:箱体类零件的加工工艺过程包括设计、材料选择、数控加工、表面处理和装配等环节。
设计需要考虑箱体的承载能力、安全性和外观等要求,并制作详细的设计图纸。
材料选择需根据使用环境和要求确定合适的材料。
数控加工采用切削和非切削工艺,得到所需的形状和尺寸。
表面处理通过除锈、抛光、喷涂和镀膜等工艺,提高箱体的表面质量和使用寿命。
最后,通过装配将各个零件组装到一起,并固定好,完成箱体的制作。
箱体零件的加工工艺【箱体零件的加工工艺】一、箱体零件加工工艺的历史其实啊,箱体零件的加工工艺有着相当长的历史。
在工业发展的早期,人们制造箱体零件的方法非常原始和简单。
那时候可没有现在这么先进的机床和工具,加工精度和效率都很低。
比如说,早期可能就是用手工打造,一点点地敲敲打打,把金属材料塑造成大致的箱体形状。
这就好比是在捏泥巴,只不过材料从泥巴变成了金属,而且难度要大得多。
随着工业革命的推进,蒸汽机的出现带动了机械制造业的发展。
慢慢地,出现了一些简单的机床,像车床、铣床等。
这时候加工箱体零件就有了一定的进步,但还是比较粗糙。
到了 20 世纪,随着科技的飞速发展,数控机床、加工中心等先进设备逐渐问世,箱体零件的加工工艺也迎来了巨大的变革。
加工精度、效率和质量都有了显著的提高。
二、箱体零件加工工艺的制作过程1. 设计与规划说白了就是在开始加工之前,得先想好要做个什么样的箱体零件。
这就像你要盖房子,得先有个设计图纸,知道房子的大小、形状、结构等等。
要考虑箱体的用途、尺寸、材料等因素,制定出详细的加工方案。
比如说,一个用于汽车发动机的箱体零件,和一个用于电脑主机的箱体零件,那要求肯定是不一样的。
2. 材料准备根据设计要求选择合适的材料。
常见的有铸铁、铝合金、钢等。
这就好比做饭选食材,得选对了才能做出好吃的菜。
不同的材料有不同的性能,比如强度、硬度、耐磨性等。
3. 毛坯制造有了材料,接下来就是制造毛坯。
毛坯可以通过铸造、锻造、焊接等方法获得。
比如说铸造,就像是做个大的金属“沙模”,把熔化的金属液体倒进去,冷却后就得到了一个初步的形状。
4. 粗加工先把毛坯进行初步的加工,去掉多余的部分,让它大致接近箱体零件的最终形状。
这个过程就像是在雕刻一块大石头,先把多余的石头凿掉,露出大致的轮廓。
5. 半精加工在粗加工的基础上,进一步提高精度和表面质量。
比如说,把一些面磨得更平,把孔钻得更准。
6. 精加工这是最后的关键步骤,要达到设计要求的精度和表面质量。
箱体零件的加⼯⼯艺箱体零件的加⼯⼯艺⼀、概述1箱体零件的功⽤与结构特点箱体是机器的基础零件,它将机器中有关部件的轴、套、齿轮等相关零件连接成⼀个整体,并使之保持正确的相互位置,以传递转矩或改变转速来完成规定的运动。
故箱体的加⼯质量,直接影响到机器的性能、精度和寿命。
箱体类零件的结构复杂,壁薄且不均匀,加⼯部位多,加⼯难度⼤。
据统计资料表明,⼀般中型机床制造⼚花在箱体类零件的机械加⼯⼯时约占整个产品加⼯⼯时的l5%~20%。
2箱体零件的主要技术要求箱体类零件中,机床主轴箱的精度要求较⾼,可归纳为以下五项精度要求:⑴孔径精度:孔径的尺⼨误差和⼏何形状误差会造成轴承与孔的配合不良。
孔径过⼤,配合过松,使主轴回转轴线不稳定,并降低了⽀承刚度,易产⽣振动和噪声;孔径太⼩,会使配合偏紧,轴承将因外环变形,不能正常运转⽽缩短寿命。
装轴承的孔不圆,也会使轴承外环变形⽽引起主轴径向圆跳动。
从上⾯分析可知,对孔的精度要求是较⾼的。
主轴孔的尺⼨公差等级为IT6,其余孔为IT8~IT7。
孔的⼏何形状精度未作规定的,⼀般控制在尺⼨公差的1/2范围内即可。
⑵孔与孔的位置精度:同⼀轴线上各孔的同轴度误差和孔端⾯对轴线的垂直度误差,会使轴和轴承装配到箱体内出现歪斜,从⽽造成主轴径向圆跳动和轴向窜动,也加剧了轴承磨损。
孔系之间的平⾏度误差,会影响齿轮的啮合质量。
⼀般孔距允差为⼟0.025~⼟0.060mm,⽽同⼀中⼼线上的⽀承孔的同轴度约为最⼩孔尺⼨公差之半。
⑶孔和平⾯的位置精度:主要孔对主轴箱安装基⾯的平⾏度,决定了主轴与床⾝导轨的相互位置关系。
这项精度是在总装时通过刮研来达到的。
为了减少刮研⼯作量,⼀般规定在垂直和⽔平两个⽅向上,只允许主轴前端向上和向前偏。
⑷主要平⾯的精度:装配基⾯的平⾯度影响主轴箱与床⾝连接时的接触刚度,加⼯过程中作为定位基⾯则会影响主要孔的加⼯精度。
因此规定了底⾯和导向⾯必须平直,为了保证箱盖的密封性,防⽌⼯作时润滑油泄出,还规定了顶⾯的平⾯度要求,当⼤批量⽣产将其顶⾯⽤作定位基⾯时,对它的平⾯度要求还要提⾼。
箱体零件加工工艺流程咱先说说箱体零件是啥呢?简单来讲,它就像是一个小房子,是用来容纳和保护其他零件的。
这东西在机械里可重要啦,就像房子对人的重要性一样。
一、加工前的准备。
加工箱体零件之前呀,咱得先好好研究下这个零件的图纸。
这就好比你要盖房子,得先看设计图一样。
看看尺寸啦,精度要求啦,这些可都不能马虎。
而且原材料也得选好,就像盖房子选建材一样,材料的好坏直接影响到最后箱体零件的质量呢。
这时候,工人师傅们就像是大厨挑选食材一样,精心挑选合适的材料。
二、毛坯制造。
毛坯制造也是很关键的一步哦。
一般有铸造、锻造这些方法。
铸造就像是做个泥巴模型然后变成铁的那种感觉。
把液态的金属倒进模具里,等冷却了就成了个大概的形状。
锻造呢,则是通过捶打等方式把金属变成想要的形状。
这两种方法都有各自的优缺点,得根据具体的箱体零件要求来选择。
比如说,如果这个箱体需要比较好的韧性,可能锻造就更合适一些;要是对形状的复杂度要求高,那铸造可能就更好啦。
三、基准面加工。
基准面就像是房子的地基一样重要。
这个时候就需要用到各种机床啦,像铣床、刨床之类的。
把基准面加工得平平整整的,这样后续的加工才能有个准确的参考。
工人师傅们在操作的时候可认真啦,眼睛都不敢眨一下,就盼着能把基准面加工得完美无缺。
四、平面加工。
平面加工也是个大工程。
这时候铣床就经常派上用场啦。
在加工平面的时候,要注意平面的粗糙度和精度要求。
师傅们就像艺术家一样,在金属表面精雕细琢,一点点把平面加工得光滑又平整。
有时候还会用到磨床,让平面更加完美。
这就好比给房子的墙面刷漆,一遍又一遍,直到达到满意的效果。
五、孔系加工。
箱体零件上的孔系可多啦。
钻孔、扩孔、铰孔这些工序都可能用到。
钻孔就像是在墙上打个洞一样,不过在箱体上钻孔可没那么简单。
要控制好孔的位置、大小和精度。
扩孔呢就是把钻好的孔再扩大一点,就像把小洞口挖大一点一样。
铰孔则是让孔更加光滑精确。
每一个步骤都需要师傅们小心翼翼的操作,就像绣花一样细致。

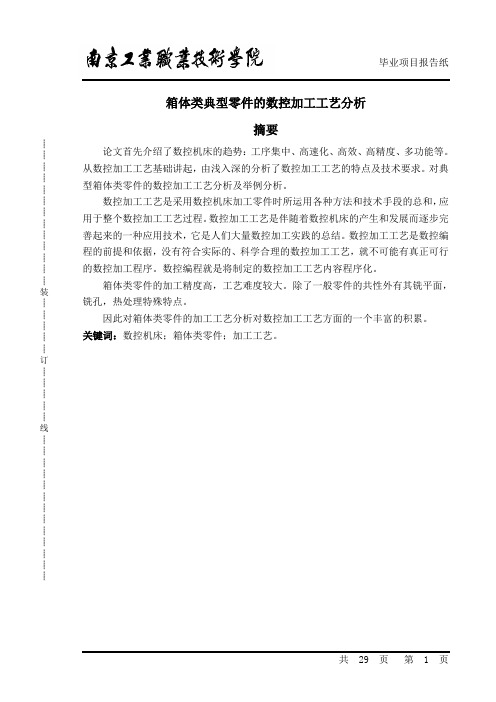

┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊箱体类典型零件的数控加工工艺分析摘要论文首先介绍了数控机床的趋势:工序集中、高速化、高效、高精度、多功能等。
从数控加工工艺基础讲起,由浅入深的分析了数控加工工艺的特点及技术要求。
对典型箱体类零件的数控加工工艺分析及举例分析。
数控加工工艺是采用数控机床加工零件时所运用各种方法和技术手段的总和,应用于整个数控加工工艺过程。
数控加工工艺是伴随着数控机床的产生和发展而逐步完善起来的一种应用技术,它是人们大量数控加工实践的总结。
数控加工工艺是数控编程的前提和依据,没有符合实际的、科学合理的数控加工工艺,就不可能有真正可行的数控加工程序。
数控编程就是将制定的数控加工工艺内容程序化。
箱体类零件的加工精度高,工艺难度较大。
除了一般零件的共性外有其铣平面,铣孔,热处理特殊特点。
因此对箱体类零件的加工工艺分析对数控加工工艺方面的一个丰富的积累。
关键词:数控机床;箱体类零件;加工工艺。
┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊Box-type parts of a typical CNC machining process analysisAbstractPaper introduces the trend of CNC machine tools: process focus, high-speed, high efficiency, high precision, multi-function, such as. From talking about the basis of numerical control processing, easy-to-digest analysis of the characteristics of CNC machining technology and technical requirements. The typical box-type parts on the CNC machining process analysisand example analysis.CNC machining process is the use of CNC machining parts by using various methods and techniques of the sum of the means applied to the entire CNC machining process. CNC machining process is accompanied by the emergence of CNC machine tools and development with a gradual improvement of application technology, it is the practice of a large number of CNC machining summary. CNC Machining NC programming process is the prerequisite and basis for, not in line with the practical, scientific and rational CNC machining process, there can be no real NC machining process possible. NC programming is to formulate the contents of the NC processing program.Box-type high-precision machining, process more difficult. In addition to the general common parts outside the plane of its milling, hole milling, heat treatment of special features.Box-type parts on the process of analysis of the aspects of CNC machining process to a rich accumulation.Keywords: CNC machine tools; box components; processing technology.目录第1章概述 (3)┊ ┊ ┊ ┊ ┊ ┊ ┊ ┊ ┊ ┊ ┊ ┊ ┊ 装 ┊ ┊ ┊ ┊ ┊ 订 ┊ ┊ ┊ ┊ ┊ 线 ┊ ┊ ┊ ┊ ┊ ┊ ┊ ┊ ┊ ┊ ┊ ┊┊1.1 数控加工技术的发展和趋势 ................................................................................ 3 1.2 数控加工的定义 .................................................................................................... 5 1.3数控加工工艺的定义 ............................................................................................. 5 1.4数控加工工艺的特点 ............................................................................................. 6 第2章 数控加工工艺基础 ........................................................................................ 6 2.1 数控加工工艺分析 ................................................................................................ 6 2.2零件图的分析审查 ................................................................................................. 8 2.3零件机械加工工艺规程的制定 ............................................................................. 9 第3章 数控机床加工箱体类零件的工艺分析 ...................................................... 13 3.1箱体类零件的结构及特点 ................................................................................... 14 3.2箱体类零件的材料及毛胚 ................................................................................... 14 3.3箱体类零件的主要技术要求 ............................................................................... 15 3.4箱体零件的加工工艺分析 ................................................................................... 15 第4章 分离式齿轮箱体加工工艺过程及其分析 .................................................. 21 4.1 分离式箱体的主要技术要求 .............................................................................. 22 4.2 分离式箱体的工艺特点 ...................................................................................... 22 第5章 总结 ................................................................................................................ 26 参考文献 ...................................................................................................................... 27 答谢词 .. (28)第1章 概述1.1 数控加工技术的发展和趋势┊ ┊ ┊ ┊ ┊ ┊ ┊ ┊ ┊ ┊ ┊ ┊ ┊ 装 ┊ ┊ ┊ ┊ ┊ 订 ┊ ┊ ┊ ┊ ┊ 线 ┊ ┊ ┊ ┊ ┊ ┊ ┊ ┊ ┊ ┊ ┊ ┊┊1.1.1数控机床的发展美国麻省理工学院于1952年成功地研制出世界上第一台的数控铣床。
箱体类零件的加工工艺分析首先,箱体类零件的加工工艺应该包括以下几个方面:1.零件设计:在进行箱体类零件的加工之前,首先需要对零件进行设计。
设计应考虑到零件的功能和形状,以及材料的选择。
设计的目的是使零件在使用过程中具有足够的强度和刚度,并且能够满足使用的要求。
2.材料准备:选择适当的材料是箱体类零件加工的重要一步。
常见的箱体类零件材料有铝合金、不锈钢和钢板等。
根据零件的功能和使用要求选择材料,并进行原材料的采购和切割。
一般来说,为了确保箱体类零件的精度和质量,要选择均匀性好、强度高的材料进行加工。
3.工艺规划:根据零件的形状和加工要求,制定合理的工艺路线和顺序。
包括车削、铣削、钻削、折弯、冲压、焊接等工艺。
对于复杂的零件,可以使用CAD/CAM辅助设计制造,提高加工的效率和质量。
在工艺规划中,还需要确定零件的夹持方案和加工刀具选择,以提高加工的精度和效率。
4.加工工艺:根据工艺规划,进行相应的加工工艺。
具体的加工工艺包括车削、铣削、钻削、折弯、冲压、焊接等。
在进行加工时,需要注意保持工艺参数的稳定性,并及时检查加工质量,保证零件的精度和表面质量。
5.表面处理:为了提高箱体类零件的外观和耐腐蚀性,通常需要进行表面处理。
常见的表面处理方法有喷涂、镀铬、阳极氧化等。
表面处理的选择应根据零件的材料和使用环境来确定,以保证零件的耐用性和外观要求。
以上是对箱体类零件加工工艺的分析。
在进行箱体类零件加工时,需要注意材料选择和设计合理性,确定合适的加工工艺和工艺参数,进行良好的加工控制和质量检查。
通过合理的加工工艺,可以保证箱体类零件的精度和质量,提高产品的竞争力和市场占有率。
摘要另配有设计图纸cad.proe.Qq275673028箱体类零件是机器的基础件之一,箱体的加工质量对机器的精度、性能和寿命都有直接影响。
