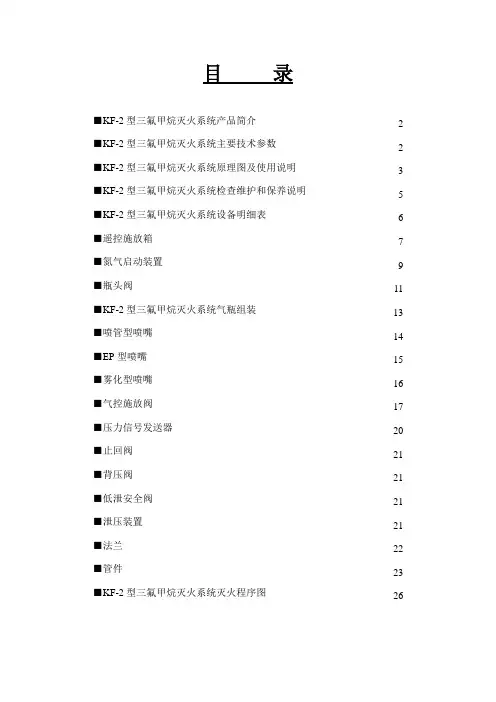

目录■KF-2型三氟甲烷灭火系统产品简介 2 ■KF-2型三氟甲烷灭火系统主要技术参数 2 ■KF-2型三氟甲烷灭火系统原理图及使用说明 3 ■KF-2型三氟甲烷灭火系统检查维护和保养说明 5 ■KF-2型三氟甲烷灭火系统设备明细表 6 ■遥控施放箱7 ■氮气启动装置9 ■瓶头阀11 ■KF-2型三氟甲烷灭火系统气瓶组装13 ■喷管型喷嘴14 ■EP型喷嘴15 ■雾化型喷嘴16 ■气控施放阀17 ■压力信号发送器20 ■止回阀21 ■背压阀21 ■低泄安全阀21 ■泄压装置21 ■法兰22 ■管件23 ■KF-2型三氟甲烷灭火系统灭火程序图26KF-2型三氟甲烷灭火系统产品简介KF-2型三氟甲烷灭火系统是参照美国国家消防标准NFPA-2001-1996《洁净气体灭火剂灭火系统设计规范》的技术指标和要求，由我厂自主开发研制的新产品。
经产品型式试验，各项技术性能指标均达到上述标准的要求。
后按照九江市技术监督局标准化委员会审查批准的企业标准Q/HF103-2002（C830881-2002）《三氟甲烷气体灭火系统及其部件性能要求和试验方法》，报送国家固定灭火系统检测中心进行全面检测，已于2003年5月检测合格，检验报告编号N0.2002-2737。
该系统是一种取代哈龙1211、1301灭火系统较为理想的环保型气体灭火设备，它具有清洁、无毒、电绝缘性好、灭火效率高等特点。
它适用于扑救下列火灾：（1）可燃液体和可熔化固体的火灾；（2）灭火前能切断气源的可燃气体火灾；（3）可燃固体的表面火灾；（4）电气火灾。
该系统主要适用于：数据中心、通信中心、电脑中心、控制中心、档案馆、图书馆、银行、发电站、化工厂、地铁、机场及办公大楼重要机房、变配电间等。
KF-2型三氟甲烷灭火系统主要技术参数1.遥控施放箱(或氮气启动装置)2.气瓶组装3.背压阀4.止回阀5.气控施放阀6.喷嘴7.火灾探测器8.压力信号发送器二、使用说明（一）灭火操作被保护区间失火时,自动灭火控制器通过火灾探测器获得火灾信号，并发出火灾警告，自动切断电源，关闭风机及防火门，延时30秒以后，可以选择以下任一方式进行灭火：1、自动灭火：在无人工作的场所或无人工作时，自动灭火控制器切换至自动状态，当被保护区间失火时，系统自动完成规定的灭火程序。
燃烧器操作规程
《燃烧器操作规程》
一、操作前准备
1. 检查燃烧器是否有损坏或松动的部件，如发现问题，应及时维修或更换。
2. 确保燃料充足，如液体燃料应按规定存放，并避免泄漏。
3. 检查燃烧器所在位置是否通风良好，并清理周围杂物。
4. 确保有足够的消防设备和急救设备在附近。
二、点火操作
1. 打开燃烧器的燃气阀门，并点燃火柴或打火机，将火焰逐渐接近燃烧器嘴。
2. 慢慢调节燃烧器的火焰大小，确保火焰均匀且稳定。
3. 在点燃燃烧器后，应及时关闭燃气阀门和点火设备，并将其妥善存放。
三、使用注意事项
1. 当燃烧器长时间使用时，应定期检查并清理积灰和污垢，并保持燃烧器通风良好。
2. 勿将易燃物品靠近燃烧器，并确保周围没有可燃物。
3. 在使用燃烧器时，勿将手部或其他物体靠近火焰，以免受热伤害。
4. 使用完毕后，应关闭燃气阀门，并等待燃烧器完全冷却后再存放。
四、紧急处理
1. 若燃烧器发生漏气或火焰异常，应立即关闭燃气阀门，并迅速将燃烧器移至通风处，并通知相关人员。
2. 在紧急情况下，应迅速使用灭火器或其它灭火设备进行扑救，并采取适当的安全措施。
五、禁止操作
1. 禁止在燃烧器周围吸烟或使用明火，以免引发事故。
2. 禁止将未经许可的物品放置在燃烧器上，以免造成火灾或爆炸。
六、其他说明
1. 如需更改燃烧器的设置或进行维修，请由专业人员进行操作。
2. 在使用燃烧器时，应遵守相关的安全操作规程。
以上便是《燃烧器操作规程》的相关内容，请遵守规定，以确保使用安全。
便携式甲烷仪使用方法嘿，朋友们！今天咱来聊聊便携式甲烷仪的使用方法。
先给大家讲讲我曾经遇到的一件事儿。
有一回，我跟着一个煤矿检测小队下井。
那黑漆漆的矿井里，气氛紧张得很。
当时，就因为有个新手不太会用便携式甲烷仪，差点闹了大麻烦。
这也让我深深意识到，正确掌握便携式甲烷仪的使用方法那是相当重要！咱们拿到便携式甲烷仪，第一步要做的就是检查仪器外观。
看看有没有磕碰、划痕，显示屏是不是完好无损。
就像你准备出门，得先照照镜子整理下自己的形象一样。
然后，再检查一下电池电量，别到关键时刻掉链子。
接下来就是开机啦。
开机按钮通常都很显眼，一按下去，仪器就会“醒过来”，屏幕上会显示出各种信息。
这时候，别着急，先让它预热一会儿。
就像运动员比赛前要热身一样，仪器也需要一点时间来进入状态。
预热好了，就该进行零点校准。
找一个新鲜空气的地方，按下校准按钮，让仪器知道什么是“零”。
这一步可不能马虎，不然测量出来的数据就不准啦。
然后就是正式测量了。
把仪器的探头伸到要检测的地方，注意要保持平稳，别晃来晃去的。
仪器的显示屏上会实时显示出甲烷的浓度数值。
比如说，如果数值在安全范围内，那咱就可以松一口气。
但要是数值偏高，那可就得小心了，赶紧采取措施。
在使用过程中，还得留意仪器的报警功能。
一旦甲烷浓度超过设定的安全值，仪器就会发出响亮的警报声。
这时候可别被吓懵了，得迅速按照应急预案行动。
还有哦，使用完便携式甲烷仪后，要记得关机。
把它小心地放好，别随便乱丢。
就像你用完心爱的东西，得好好收起来一样。
总之，便携式甲烷仪虽然看起来不大，但作用可不小。
正确使用它，能保障我们的安全，避免很多危险。
大家可一定要认真对待，别像我遇到的那个新手一样，差点酿成大祸。
好啦，关于便携式甲烷仪的使用方法就说到这儿，希望对大家有所帮助！。
燃烧器操作规程一、概述燃烧器是工业生产中常见的设备之一，用于将燃料和空气混合并点燃，以产生热能。
为了保证燃烧过程的安全、高效进行，请按照以下操作规程进行操作。
二、工作前准备1. 确保燃烧器的周围环境干净整洁，无杂物堆放。
2. 检查燃烧器的供电是否正常，确认电气设备无故障。
3. 检查燃烧器的燃料供应管道是否畅通无阻，燃料储存量是否足够。
三、操作步骤1. 打开燃烧器控制面板，按照说明书上的要求设置好燃烧器运行参数，例如燃料流量、空气流量等。
2. 如果燃烧器具有点火装置，将点火装置设为自动模式，并进行预热。
3. 按照顺序打开燃料阀门和空气阀门，使燃料和空气开始流入燃烧器内部。
注意，先打开燃料阀门，再打开空气阀门。
4. 监测燃料和空气流入燃烧器的情况，确保流量稳定并达到运行要求。
如有异常，立即关闭阀门，检查并修复故障。
5. 预热完成的点火装置将自动进行点火，观察点火情况。
如果点火失败，请立即关闭阀门，检查点火装置并重新调整。
6. 通过观察燃烧器出口的火焰情况来判断燃烧质量。
正常情况下，火焰应该是蓝色而稳定的，如有异常，应立即关闭阀门并检查原因。
7. 在燃烧器运行期间，时刻注意火焰的稳定性和燃料供应的充足性。
如果发现火焰异常或者燃料不足，请及时采取措施解决问题。
8. 当燃烧过程结束或者需要停止燃烧器时，先关闭燃料阀门，再关闭空气阀门。
确保燃料和空气的流入被切断。
9. 关闭燃烧器控制面板，并将设备恢复到停机状态。
四、安全注意事项1. 操作过程中必须穿戴个人防护装备，包括安全帽、耐热手套、防护眼镜等。
2. 操作人员必须熟悉燃烧器的使用说明书，了解其工作原理和操作方法。
3. 严禁在燃烧器周围堆放易燃物品，确保通风良好。
4. 燃烧器操作过程中如有异常情况，应停机处理，并及时向上级报告。
5. 维修和保养燃烧器时，必须切断电源，并在操作前进行安全演练。
五、维护与保养1. 定期检查燃料供应管道和阀门，确保其无漏气现象。
甲烷操作规程
《甲烷操作规程》
一、目的
本操作规程的目的是为了确保甲烷的安全操作，并防止因操作不当而造成的事故。
二、适用范围
本操作规程适用于所有使用甲烷的工作场所，包括但不限于化工厂、实验室等。
三、操作人员
1. 所有操作人员必须接受相关的安全培训，了解甲烷的危险性以及安全操作规程。
2. 操作人员必须穿戴相关的防护装备，包括防毒面具、防护眼镜、防护服等。
3. 操作人员必须遵守安全操作规程，严格按照操作流程进行操作。
四、操作程序
1. 在操作甲烷前，必须进行安全检查，确保设备完好，防止泄漏。
2. 使用甲烷时，必须在通风良好的地方进行操作，禁止在密闭的空间中使用。
3. 操作结束后，必须将残余的甲烷妥善处理，防止泄漏。
五、应急措施
1. 在发生甲烷泄漏或事故时，操作人员必须立即采取相应的应急措施，包括停止使用甲烷、通风、报警等。
2. 在发生火灾时，必须立即使用灭火器进行扑灭，并及时报警，保障人员安全。
六、责任
1. 所有操作人员有责任确保自己和他人的安全，严格遵守本操作规程。
2. 对于违反操作规程造成的事故，相关人员将承担相应的责任，并受到相应的处罚。
七、其他
本操作规程由公司安全管理部门制定，所有相关人员必须严格遵守，确保安全生产。
对于操作过程中遇到的问题，应及时向上级汇报，以便及时解决。
以上是关于甲烷操作规程的内容，希望所有相关人员严格遵守，确保安全生产。
燃气燃烧器、燃烧机安全操作规程范本一、前言燃气燃烧器、燃烧机是工业生产中常用的热能设备，其安全操作是保障生产安全的重要环节。
为了确保人身安全和设备的正常运行，制定本安全操作规程，规范燃气燃烧器、燃烧机的使用和操作。
二、安全操作规程1. 操作前的检查和准备1.1 操作人员必须接受专业培训，掌握燃气燃烧器、燃烧机的基本原理、结构和操作方法。
1.2 在操作前，应对设备进行全面的清洁和检查，并确保其部件完好无损。
1.3 燃烧器、燃烧机需要与其他设备联动时，应保证其联锁装置可靠，并进行工作试验确认其正常工作。
2. 燃气燃烧器、燃烧机的操作2.1 操作人员必须佩戴符合要求的个人防护装备，并确保工作区域通风良好。
2.2 启动燃气燃烧器、燃烧机前，应检查燃气管道是否有泄漏现象，确保燃气供应系统正常。
2.3 启动前，应确保燃烧器、燃烧机的供油、供气和电气系统无异常。
2.4 在启动燃烧器、燃烧机后，应观察其运行情况，如有异常应立即停机检修。
2.5 在操作过程中，严禁随意调节燃气燃烧器、燃烧机的参数，如需调整应由专业人员进行，并做好记录。
2.6 在操作过程中，如发生异常情况或故障，应按照应急处理程序进行处理，并立即报告相关人员。
3. 关停燃气燃烧器、燃烧机3.1 关停燃气燃烧器、燃烧机前，应先将其调至小火状态，再切断燃气和电源。
3.2 关停后，应检查设备周围是否有漏油、漏气等情况，如发现应及时处理。
3.3 完成关停后，应对燃气燃烧器、燃烧机进行全面的清洁和维护。
4. 火灾事故的应急处理4.1 发现火灾事故时，应立即切断燃气和电源，并按照相关程序报警和进行灭火。
4.2 灭火需注意安全，选择合适的灭火器材，并保持冷静。
4.3 在火灾事故解除后，应对设备进行全面检查和修复，并查明事故原因，采取措施防止再次发生。
5. 安全操作纪律5.1 操作人员必须严格遵守相关安全操作规程，不得私自调整参数或进行危险操作。
5.2 在操作过程中，应严禁燃烧器、燃烧机和管道上堆放杂物或进行随意堵塞。
甲烷燃烧CH4+2O2→CO2+2H2O(条件为点燃)甲烷隔绝空气高温分解甲烷分解很复杂，以下是最终分解。
CH4→C+2H2（条件为高温高压，催化剂）甲烷和氯气发生取代反应CH4+Cl2→CH3Cl+HClCH3Cl+Cl2→CH2Cl2+HClCH2Cl2+Cl2→CHCl3+HClCHCl3+Cl2→CCl4+HCl （条件都为光照。
）实验室制甲烷CH3COONa+NaOH→Na2CO3+CH4（条件是CaO 加热）乙烯燃烧CH2=CH2+3O2→2CO2+2H2O(条件为点燃）乙烯和溴水CH2=CH2+Br2→CH2Br-CH2Br乙烯和水CH2=CH2+H20→CH3CH2OH （条件为催化剂）乙烯和氯化氢CH2=CH2+HCl→CH3-CH2Cl乙烯和氢气CH2=CH2+H2→CH3-CH3 （条件为催化剂）乙烯聚合nCH2=CH2→-[-CH2-CH2-]n- （条件为催化剂）氯乙烯聚合nCH2=CHCl→-[-CH2-CHCl-]n- （条件为催化剂）实验室制乙烯CH3CH2OH→CH2=CH2↑+H2O （条件为加热，浓H2SO4）乙炔燃烧C2H2+3O2→2CO2+H2O （条件为点燃）乙炔和溴水C2H2+2Br2→C2H2Br4乙炔和氯化氢两步反应：C2H2+HCl→C2H3Cl--------C2H3Cl+HCl→C2H4Cl2乙炔和氢气两步反应：C2H2+H2→C2H4→C2H2+2H2→C2H6 （条件为催化剂）实验室制乙炔CaC2+2H2O→Ca(OH)2+C2H2↑以食盐、水、石灰石、焦炭为原料合成聚乙烯的方程式。
CaCO3 === CaO + CO2 2CaO+5C===2CaC2+CO2CaC2+2H2O→C2H2+Ca（OH）2C+H2O===CO+H2-----高温C2H2+H2→C2H4 ----乙炔加成生成乙烯C2H4可聚合苯燃烧2C6H6+15O2→12CO2+6H2O （条件为点燃）苯和液溴的取代C6H6+Br2→C6H5Br+HBr苯和浓硫酸浓硝酸C6H6+HNO3→C6H5NO2+H2O （条件为浓硫酸）苯和氢气C6H6+3H2→C6H12 （条件为催化剂）乙醇完全燃烧的方程式C2H5OH+3O2→2CO2+3H2O （条件为点燃）乙醇的催化氧化的方程式2CH3CH2OH+O2→2CH3CHO+2H2O（条件为催化剂）乙醇发生消去反应的方程式CH3CH2OH→CH2=CH2+H2O （条件为浓硫酸170摄氏度）两分子乙醇发生分子间脱水2CH3CH2OH→CH3CH2OCH2CH3+H2O (条件为催化剂浓硫酸140摄氏度)乙醇和乙酸发生酯化反应的方程式CH3COOH+C2H5OH→CH3COOC2H5+H2O乙酸和镁Mg+2CH3COOH→(CH3COO)2Mg+H2乙酸和氧化钙2CH3COOH+CaO→(CH3CH2）2Ca+H2O乙酸和氢氧化钠CH3COOCH2CH3+NaOH→CH3COONa+CH3CH2OH乙酸和碳酸钠Na2CO3+2CH3COOH→2CH3COONa+H2O+CO2↑甲醛和新制的氢氧化铜HCHO+4Cu(OH)2→2Cu2O+CO2↑+5H2O乙醛和新制的氢氧化铜CH3CHO+2Cu→Cu2O(沉淀)+CH3COOH+2H2O乙醛氧化为乙酸2CH3CHO+O2→2CH3COOH(条件为催化剂或加温）烯烃是指含有C=C键的碳氢化合物。
甲烷燃烧的实验现象
一、实验准备
1.空瓶
2.气泵
3.饼干罐
4.微生物放大镜
5.钢丝网
6.甲烷
二、实验步骤
1.把空瓶装满甲烷气体：首先把气泵打开，取一个空瓶，把它放在一个容易控制的位置上，用气泵把空瓶注满甲烷气体；注意空瓶的口靠近水平，以免气体外溢。
2.在容器中蒸发：然后把空瓶放在一个容器里，如饼干罐里，空瓶周围围上钢丝网，防止底部爆炸，然后在容器中蒸发，以便细致观察甲烷燃烧的实验现象。
3.放大观察：把微生物放大镜并接上其下的灯放到容器上，就可以清楚地看到甲烷燃烧的实验现象。
三、燃烧后的实验现象
1.明火：当甲烷被放大镜看到时，空中有亮靓的明火，距离空瓶稍远的地方就有火花。
而甲烷的燃烧，火焰的高度较低，火光储备量也较小。
2.氧气也被燃烧：当甲烷燃烧时，空气中的氧气也被燃烧。
可以由此看出，空气里的氧气负责生成的明火。
3.有烟：当甲烷燃烧完毕时，空中弥漫着浓烟，而观察到的烟有两种颜色：浓烟是灰褐色，而淡烟是灰白色。
4.伴有黑碳：随着浓烟的现象出现，黑碳也出现了。
这些黑碳在发热后分解成
化学物，如二氧化碳。
四、实验总结
甲烷是一种清洁的燃料，通过上述实验，它可以被彻底燃烧，但伴有氧气的性质，当空气中的氧气也被燃烧时，就会释放出大量的污染物如二氧化碳等温室气体。
甲烷操作规程甲烷是一种广泛应用于燃气、化工、能源等领域的气体。
为了确保操作安全和预防事故的发生，制定了甲烷操作规程。
以下是甲烷操作规程的主要内容。
一、安全防护措施1. 操作人员必须穿着适当的个人防护装备，包括防护眼镜、防护手套、防护服等。
在必要时，还需要佩戴呼吸器或面罩等。
2. 操作场所必须保持通风良好，确保气体的排放和扩散。
在封闭空间中操作时，必须配备爆炸防护设备。
3. 禁止在操作场所吸烟、明火等火源，避免引发甲烷气体的爆炸或火灾。
4. 在进行甲烷操作前，必须检查设备的安全性能和完整性，如阀门、管道、容器等是否损坏或泄漏。
二、操作流程1. 在进行甲烷操作前，必须进行操作人员培训，了解甲烷的性质、安全操作规程和应急处理措施，并获得相应的操作证书。
2. 操作人员在进行甲烷操作前，必须进行设备的预热、检查和测试，确保设备正常运行。
3. 在进行甲烷操作过程中，操作人员必须严格按照作业程序进行操作，确保操作的安全和顺利进行。
4. 在操作过程中，操作人员必须注意观察甲烷气体的状态和异味变化，并随时报告上级，以便及时采取措施防止事故的发生。
三、事故应急处理1. 在发生甲烷泄漏、泄露和爆炸等事故时，操作人员必须立即按照应急预案进行处理，并及时报告上级。
2. 在事故发生时，必须立即采取措施止损、控制泄漏和扩散来减少事故的影响，并确保人员安全。
3. 在事故发生后，必须进行事故原因的分析和调查，了解事故发生的原因，以便采取措施防止类似事故的再次发生。
四、设备维护和管理1. 设备的维护和管理必须符合相关的安全规定和标准，定期进行检查、维修和保养，并记录维护情况。
2. 设备的保护和维护必须遵守厂家的要求和维护手册，确保设备的正常运行和使用寿命。
3. 甲烷气体的储存和运输必须符合国家的安全规定，防止泄露和扩散。
五、操作人员的义务和责任1. 操作人员必须严格按照操作规程进行操作，不得违反规定操作或私自更改操作顺序。
2. 操作人员必须严格遵守相关的安全规定和标准，如穿戴个人防护装备、禁止吸烟等。
第一章总述第一节装置概况一、装置规模本装置适用于神华煤液化项目污水处理场生化单元EPC总承包项目的甲烷燃烧系统设备。
可处理154污水处理场生化单元所产生的全部沼气，处理量为175.2万Nm3/年，最大负荷：400 Nm3/h，最小负荷50 Nm3/h。
所有设备和生成的排放物满足国家有关安全、环保等强制性标准要求。
二、装置的平面布置本甲烷燃烧装置所有设备布置在10X10米界区内。
大门向北，位于界区的东北角。
所有管道来自于东南角的东面。
主要设备火炬燃烧塔布置在界区的西北角、水封罐布置在东南角、备用气源储瓶间布置在南侧、电仪控制柜布置在北侧的大门旁边。
详细布置见图（平面布置图：PYH-SDCL-01-012）。
三、装置组成本甲烷燃烧装置主要由水封罐、地面火炬（由燃烧器组、防辐射隔热罩和防护墙组成）地面火炬自动点火系统等组成。
第二节装置的设计基础一、原料及产品性质本甲烷燃烧装置的用途为：将来自于154污水处理场生化处理单元所产生的全部沼气进行焚烧处理，使其满足国家强制性污染物排放环保标准，没有产品产出。
二、物料平衡（本条不适应于本装置）三、化工原料消耗（无）四、能料消耗●燃烧气正常情况下由需处理的沼气支持运行，不额外消耗燃料。
当装置刚开工时可能沼气的甲烷含量低，不足以支持燃烧，此时需要消耗备用的瓶装液化气，消耗量为：1.5Kg/h。
●蒸汽不消耗●水本装置只有水封罐消耗新鲜水，水封罐采用溢流水形式稳定水封面高度，消耗量为：冬季0.6m3/h。
五、综合能耗●供电：380V/AC 50Hz 5kw●仪表系统: 0.3kw●电伴热: 2.5kw (仅冬季用)●点火：500kw(短时)●照明：600w(仅晚上用)六、生产控制分析（不需要）七、装置控制分析●工艺工艺管道的接口界面为：界区外1米。
管道编号：154-150-CH4-CA2-1FA➢介质：沼气➢流量：50～400Nm3/h➢压力：2-10kPa➢温度：常温●公用工程新鲜水管道接口界面为：界区外1米。
第一章总述第一节装置概况一、装置规模本装置适用于神华煤液化项目污水处理场生化单元EPC总承包项目的甲烷燃烧系统设备。
可处理154污水处理场生化单元所产生的全部沼气，处理量为175.2万Nm3/年，最大负荷：400 Nm3/h，最小负荷50 Nm3/h。
所有设备和生成的排放物满足国家有关安全、环保等强制性标准要求。
二、装置的平面布置本甲烷燃烧装置所有设备布置在10X10米界区内。
大门向北，位于界区的东北角。
所有管道来自于东南角的东面。
主要设备火炬燃烧塔布置在界区的西北角、水封罐布置在东南角、备用气源储瓶间布置在南侧、电仪控制柜布置在北侧的大门旁边。
详细布置见图（平面布置图：PYH-SDCL-01-012）。
三、装置组成本甲烷燃烧装置主要由水封罐、地面火炬（由燃烧器组、防辐射隔热罩和防护墙组成）地面火炬自动点火系统等组成。
第二节装置的设计基础一、原料及产品性质本甲烷燃烧装置的用途为：将来自于154污水处理场生化处理单元所产生的全部沼气进行焚烧处理，使其满足国家强制性污染物排放环保标准，没有产品产出。
二、物料平衡（本条不适应于本装置）三、化工原料消耗（无）四、能料消耗●燃烧气正常情况下由需处理的沼气支持运行，不额外消耗燃料。
当装置刚开工时可能沼气的甲烷含量低，不足以支持燃烧，此时需要消耗备用的瓶装液化气，消耗量为：1.5Kg/h。
●蒸汽不消耗●水本装置只有水封罐消耗新鲜水，水封罐采用溢流水形式稳定水封面高度，消耗量为：冬季0.6m3/h。
五、综合能耗●供电：380V/AC 50Hz 5kw●仪表系统: 0.3kw●电伴热: 2.5kw (仅冬季用)●点火：500kw(短时)●照明：600w(仅晚上用)六、生产控制分析（不需要）七、装置控制分析●工艺工艺管道的接口界面为：界区外1米。
管道编号：154-150-CH4-CA2-1FA➢介质：沼气➢流量：50～400Nm3/h➢压力：2-10kPa➢温度：常温●公用工程新鲜水管道接口界面为：界区外1米。
管道编号:154-25-PW-01-02-CA2-2FA-H➢介质：水➢流量：0.2～5m3/h➢压力：0.2～0.6MPa➢温度：常温污水管道接口界面为：界区外1米。
管道编号：154-50-00-01-03-CA2-1FA➢介质：污水➢流量：0.2～5m3/h➢压力：0.2～0.6KPa➢温度：常温●电分界面：电气柜通讯接口类型：ModBUS协议●排放物燃烧产物排向15米以上的高空扩散掉，避免燃烧废气对地面空气质量的影响，满足《大气污染物综合排放标准》（GB16297-1997）和《环境空气质量标准》（GB3095-1996）的要求。
●辐射本装置把沼气燃烧完全控制在防辐射隔热罩内，外界看不到火焰。
可将热辐射和光污染对工作人员和周围设备的影响降至最低。
●噪音本装置的燃烧噪音经过防辐射隔热罩和安全隔离墙进行屏蔽，降低到满足《工业企业厂界噪声标准》（GB12348-1997）的要求，不影响周围环境。
第二章装置工艺与设备第一节工艺说明一、工艺技术线路本装置采用先进、成熟的工艺线路，满足安全、环保的要求，满足操作、维护、检修的要求，并且小、运行和维护费用低。
自污水场处理装置来的沼气首先进入水封罐，通过水封罐的沼气分为两路，一路为沼气燃烧气支燃（长明灯）用燃料气，另一路有分为三路分别进入燃烧器组的第一级、第二级进行焚烧和进入排空管直接放空（在燃烧系统故障和临时抢修时临时使用）。
整套装置在自动点火系统的集中监控下自动运行，本装置不设值守岗位，正常的操作和监视并入操作室的DCS系统。
二、工艺特点●投资效，自动化成都高，不专设值守岗位。
●能耗、公用工程消耗很小，运行费用低。
●满足国家安全、环保强制性标准要求。
●流程简单、操作维护简便第二节工艺过程原理本火炬采用全自动点火系统并具有半自动、手动和硬手动功能。
具有长明灯模式和全自动点火模式两种运营模式。
自动点火系统流程图见“放空火炬自动点火流程图”。
自动点火系统的组成：由一套自动点火控制器（由PLC构成）；检测放空尾气的一台压力变送器；地面火炬专用的二套点火器、两台拌烧长明灯；点火控制电磁阀组成；两支长明灯热电偶和一套火焰探测器组成。
点火系统配有UPS电源，可保证停电时对火炬的自动点火，保证火炬安全。
全自动点火运行模式：当尾气超压需要排放时安装在水封罐前的压力变送器返回压力信号，当压力值达到设定值气体突破水封压力流向火炬燃烧器，同时自动点火控制器启动火炬点火器对火炬进行自动点火，并打开拌烧长明灯电磁阀使长明灯点燃，当火焰探测器探测到火焰信号后，点火器停止点火，拌烧长明灯保证燃烧器稳定的燃烧。
当火炬气排放完毕，火炬气压力值低于设定值，系统关闭长明灯燃料气电磁阀，自动点火系统返回待命状态。
在长期无火炬气排放的情况下，点火系统定期对点火器试点火。
若自动点火控制器发现点火设备异常，则输出故障报警信号。
长明灯模式：若尾气需要连续排放活频繁排放，则点火系统运行长明灯模式。
在长明灯模式下，控制器连续检测长明灯温度，若长明灯熄灭则自动将其点燃，保持长明灯若在设定的时间内不能成功的点燃长明灯，则发出故障报警信号，提醒值班人员及时修复，保证火炬系统安全。
第三节工艺流程简述工艺流程见《沼气处理工艺管道及仪表流程图》，图号：PYH-SDCL-01-011。
放空沼气通过管道进入本装置，首先进入水封罐。
通过水封罐后的沼气一路进入点火系统作为点火器（也可称长明灯）的燃料气，支持燃烧；另一路又分为三个支路分别由电动蝶阀自动控制分别进入燃烧器组的第一级、第二级进行焚烧和进入排空管直接放空（在燃烧系统故障和临时抢修试时临时使用）。
在排汽管支路的电动阀处还并联有截止阀和爆破膜。
整套装置在自动点火系统的集中监控下自动运行，本装置不设值守岗位，正常的操作和监视并入操作室的DCS系统。
所有自动阀门和点火器均由沼气入口处的压力变送器（位号：PIC0101）作为触发条件进行控制，当压力高于下限时，沼气突破水封点火器启动并正常燃烧；当压力高于上限并且点火器燃烧时，自动打开第一级燃烧器阀门沼气进入第一级然烧起组进行燃烧；当压力高于上限并且点火器燃烧时，自动打开第二级燃烧器阀门沼气由第一、二级燃烧器组同时进行燃烧；当压力低于上限时，关闭第二级燃烧器；当压力低于下限时，关闭同时关闭第一、二级燃烧器；当压力低于下限时，关闭关闭点火器。
若在燃烧塔和关联的自动阀门出现故障时和临时抢修时打开排空管电动阀，沼气临时直接排空。
当出现严重故障或操作失误时，沼气压力达到爆破膜设定压力，爆破膜破裂沼气直接排空，防止管道超压对装置产生危害，避免发生事故。
第四节主要操作条件及技术指标水封罐（154-D-402A）的水封压力在火炬自动点火系统中起到前提作用，说服那个高度为：250mm水柱。
放空气燃烧开阀的临界压力分为：低低（2.8KPa）低（3.4 KPa）高（4.0 KPa）高高（4.6 KPa）当水封前总管压力大于3.4 KPa时打开长明灯，是长明灯燃烧；当大于4.0 KPa时打开第一级燃烧器阀，长明灯引燃第一级燃烧器；当大于4.6 KPa 时打开第二级燃烧器阀，长明灯引燃第二级燃烧器；当压力小于4.0 KPa时关闭第二级燃烧器阀，小于3.4 KPa时关闭第一级燃烧器阀，小于2.8 KPa时关闭长明灯。
当放空气压力大于5.5 KPa时打开排空管阀，突破爆破膜直接排放到空中。
第五节工艺设备一、燃烧塔燃烧塔位号：（154-C-401A）燃烧塔是本装置中最关键的设备，承担绝大部分沼气的安全、环保的焚烧处理，由基础、防辐射隔热罩和燃烧器组组成。
本燃烧塔采用大过剩空气系数进行负压燃烧，防辐射隔热罩内置耐火材料能阻止热、光的辐射和隔离燃烧噪音，并具有烟囱作用，可引入足够的燃烧和降温空气，把然少产物排入高空扩散。
燃烧器组由7支燃烧器组成，采用耐高温合金钢310SS、304材料制造，采用分段燃烧，以便适应沼气的最小和最大量的工况。
主要参数：●总高：15000mm●防辐射隔热罩外径：2000mm●防辐射隔热罩内经：1400mm●防辐射隔热罩重量：约20t●防辐射隔热罩表面温度：≤150℃●处理量：50～400Nm3/h●安全防护墙外的最大噪音：≤65db●安全防护墙的最大热辐射强度：≤1.5KW/m2二、防风消音墙防风消音墙位号：154-SI-401A防风消音墙由钢筋混凝土制成，其上面安装固定点火器、火焰监测器、看火孔等，并设有防爆检修门(位于西北角)。
防风消音墙可以防止大风对燃烧塔的干扰，阻挡燃烧噪音和热辐射，并且在极端条件下万一发生爆燃现象，可以承受爆燃压力，迫使爆燃物波向上泄放，避免地面人员和设备发生危险。
另外放风消音墙还具备防止较大野生动物进入焚烧塔的功能。
主要参数：●高度： 4000mm●外径： 4500mm●防爆检修门： 800X2000mm三、水封罐水封罐位号：154-D-402A水封罐安装在沼气进入本装置的入口处，采用新鲜水定量补水，出口溢流的方式稳定水面，溢出的水进入污水管网。
采用保温和电伴热的方式防止冬季结冰，采用冬季加大给水量的方式防止进水、出水口污水入口处结冰。
水封罐上面安装由液位计（LG0101）、压力表（PG0101）、温度计（TG0101），除沼气出入口外还设有一个进水口、三个溢流口、一个排液口和两个检修人孔。
水封罐的作用：●使前面管道和厌氧反应池保持一定正压，防止空气进入。
●防止气体倒流，空气自燃烧器开口处进入管道。
●防止管道回火发生危险。
主要参数：●主体材质为： 16MnR●总高： 2900mm●水封罐外径： 800mm●设备净质量：约870kg●设备充水质量：约1150kg●设备最大质量：约2140kg●腐蚀裕量： 2mm●设计压力： 1.0MPa●设计温度： -20～40℃●试验压力： 1.25MPa●地震设防烈度： 7度四、点火器点火器（长明灯）的位号：154-PU-403A/B点火器是焚烧塔的点火源，直接关系到焚烧塔的安全运行。
本装置配两套PYH-4360型地面火炬专用点火器，沿防风墙180度分布。
在燃烧器正常的情况下，只要有其中一套正常就可保证燃烧器的安全可靠点燃，起到双保险作用。
本点火器采用常燃模式，故也可称其为长明灯，配置有文丘利混合器、半导体高能放电嘴和测温铠装热电偶。
正常情况下由水封罐来的沼气作为燃料气，以节约燃料能源。
当沼气的甲烷含量过低时采用设备燃料（瓶装液化气）。
由地面火炬自动点火PLC通过高能半导体点火器产生点火高压脉冲送至高能放电嘴，产生高能火球，同时PLC打开给点火器供应燃料气的电磁阀，燃料气经点火器的文丘利混合器引入一定量的预混合一次空气，自点火器燃烧头喷出，遇高能火球点燃。
铠装热点偶测到火焰温度高能点火器停止点火，点火器作为长明灯伴随燃烧器燃烧，PLC送出点火器正常燃烧指示信号。
