TRIBON M3船体高级建模应用研究姚小钢;倪健【摘要】阐述了TRIBON M3船体高级建模中两个最实用的功能,即拓扑点和Free Position建肘板.详细介绍了这两个功能的具体操作过程,对其中的参数作了相应的解释说明,以便同业者更好地应用这些方法,提高生产设计效率.【期刊名称】《船舶设计通讯》【年(卷),期】2014(000)002【总页数】5页(P92-96)【关键词】TRIBON M3;拓扑点;Free Position;生产设计【作者】姚小钢;倪健【作者单位】上海船舶研究设计院,上海201203;上海船舶研究设计院,上海201203【正文语种】中文【中图分类】U663.20 前言TRIBON软件是瑞典KCS公司推出的一种船舶设计专用软件。

该软件是模块化的设计软件，每一个模块都是由造船专家与软件设计人员共同开发的。

它包括的模块有生产设备、船体、管子、设备、基座、风道、电缆、铁舾装、内装等。

其可用多种方法建立三维船舶数字模型；特点在于用计算机可建立一个实船模型。

由于数据库可共享，设计人员可以方便地访问设计信息，使每个设计人员可以看到其他设计人员所作的最新变动，所以各专业之间可以平行作业和相互协调，降低专业间的协调成本，减少设计制造中的修改工作量，提高设计质量，缩短设计周期［1］。

在国内，TRIBON的这些功能已被广泛应用于船舶生产设计，与生产紧密联系在一起。

一般来说，船体生产设计人员只要掌握初级建模要领，就可以初步进行船体建模，但在建模过程中，会发现很多地方建模比较困难，还会发现TRIBON里很多功能选项没用上。

因此，本文特意选取了TRIBONM3船体高级建模应用中两个最常用的功能进行简单介绍。

1 拓扑点在平面建模中，可以使用明确给定的坐标来定义点，但这种方法应尽可能地避免。

当模型中的一个目标发生变化时，其他相关的目标是不能进行自动更新的，需要重新进行定义，这样增加了建模的工作量也给后续工作带来很多麻烦。

Trust Freedom Excellence
定义边界的方法
板架名及位置信息定义结束后显 示如右对话框， 选择BOUNDARY，显示如下菜 单；
Trust Freedom – 以直线定义边界 – 以曲线定义边界 Excellence
在本次标准培训中，主要讲解 以下几种方法。
– 参考板架截面定义边界 – 参考相邻板架边界定义边界 – 以曲面参考作为边界
Trust Freedom Excellence

板架存储方式，默认选择Auto
修改板架名称和位置
激活相关的板架。 执行命令Planar>Model>Edit,系统提示‘Indicate component‘ 按Option钮，在显示的菜单上选Panel,系统会显示下面的对话框：

Trust Freedom 编辑PAN语句，使用菜单File>Save保存修改，然后执行 Excellence Statement>Run This 即可
Trust Freedom Excellence
以Plane Panel作边界
以同一平面内的其他板架的边界或面板为边界，选择这 一选项时系统会提示选择板架的边界或面板
Trust Freedom Excellence
以Surface作边界
用于与船体曲面相交的平面板架，以板架所在的平面与船体曲面 相交得到的曲线为边界。
以Line作边界
1 X ：给定X坐标来定位直线，可以不输入值，直接在视图上点击。 2 Y ：给定Y坐标来定位直线，可以不输入值，直接在视图上点击。 3 Z ：给定Z坐标来定位直线，可以不输入值，直接在视图上点击。 4 YZ ：以两个二维（即Y和Z）坐标点来定义直线，第一个点定义起始点， 第二个点定义方向，也可以直接在视图中点击。 5 XZ ：以两个二维（即X和Z）坐标点来定义直线，第一个点定义起始点， 第二个点定义方向，也可以直接在视图中点击。 6 XY ：以两个二维（即X和Y）坐标点来定义直线，第一个点定义起始点， 第二个点定义方向，也可以直接在视图中点击。 7 U ：针对局部坐标系，以U值来定位直线，可以直接在视图中点击 8 V ：针对局部坐标系，以V值来定位直线，可以直接在视图中点击 9 UVT ：针对局部坐标系，以一个二维坐标点作为起始点，与U轴的夹角 为方向来定义直线。

TRIBON M1系统标准常用肘板（BRACKET）类型新世纪造船股份有限公司2003-1-211. 常用肘板类型的定义1. 1肘板类型的定义常用肘板的定义是由TRIBON\M1\PROJECT\..\DEF目录下sbh_bracket_ctrl.def文件来描述的。

通过增加和修改此文件中的语句来生成各种类型的肘板代码，从而在进行平面建模时能运用这些代码生成所需的肘板。

此部分由系统管理员在系统初始化时设定。

在TRIBON中，肘板类型的名称一般遵循以下原则：(1) 所有以K结尾的肘板类型表示带折边的肘板，在建模时选择折边的朝向和宽度H即可生成有折边的肘板；(2) 以R结尾的肘板类型表示肘板的自由边为圆弧型；(3) 以L结尾的肘板类型表示肘板的自由边为直线型；(4) 以P结尾的肘板类型表示肘板的自由边为带焊接面板的肘板；1. 2肘板的连接形式1.2.1 PANEL/PROFILE 板架与骨材的连接,即SYNTAX=1。

此种连接形式下，B端总是与外板上的骨材相连接，A端总是终止与当前板架上的PROFILE。

1.2.2 PANEL/PROFILE 板架与纵骨的连接1.2.3 PANEL/PANEL 板架与板架的连接形式1.2.4 PROFILE/PROFLIE 纵骨(扶强材)与纵骨(扶强材)的连接形式1.2.5 PANEL/PROFLIE 板架与纵骨(扶强材)的搭接形式1.2.6 PROFILE/PROFLIE 纵骨(扶强材)与纵骨(扶强材)的搭接形式1.2.7 FREEPOSITION 三边自由连接的肘板形式DEF 表示给定明确有肘板定义形式。

1.2.8 EXPILICITL Y在使用此种连接形式时，首先给定原点，然后给定U轴(UAX)和V轴(V AX)，通过这三点来确定肘板所在平面以及它的两个边。

在多数情况下都只用上面七种1.2.9 PANELBRACKET 用肘板板架来定义肘板的连接形式。

1.3 肘板在SCHEME中定义的语法：BRA, <bkt_definition>[,CNO = <bkt_number>( 1... 25)][,<symmetry>],MAT = <plate_thickn>[,R = <radius> ][,RA = <radius> ][,RB = <radius> ][,TOLA = <toe_length> ][,TOLB = <toe_length> ][,<notch_def>][,SID = <side_info>][,PSID = <side_info>][,DOUBLE][,<profile_size>][,<flange_height][,POS = <pos_no> (1 ... 25)][,QUA = <quality>][,DEST = <destination>][,SURF = <surface_treatment>][,WELD = <size> (1 ... 5)][,BEV = <bevel> (1 ... 5)][,VAR = <variant_no>][,SEP | BEL][,BRPAN = <current_panel>][,COL[OUR]= <colour>][,<id's>]各参数的具体含义如下：►<bkt_definition>定义了如下几项：▪肘板类型▪NOTCH的布置▪肘板是否镜像▪肘板的连接形式<bkt_definition>::=<,bkt_type>[,COR=<alt_no>][,MIRR][,SYN= <synt_no>]例如：BRA, B, COR=3, MIRR, SYN=3, ...其中，<bkt_type>从标准中选择，如：A_N,BKK_N等。

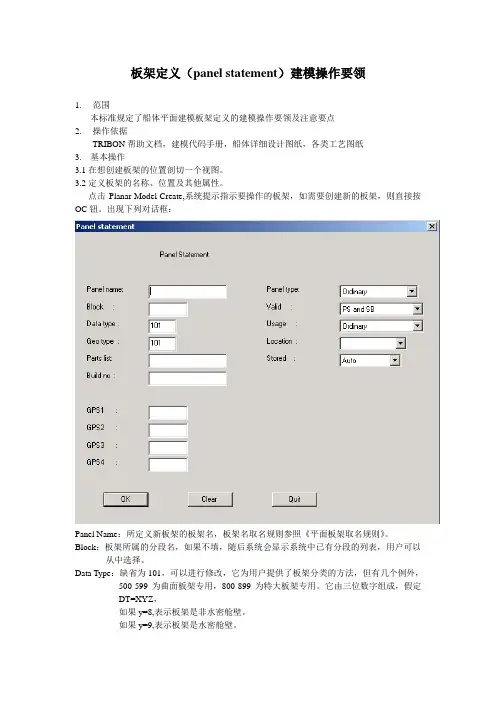

板架定义（panel statement）建模操作要领1.范围本标准规定了船体平面建模板架定义的建模操作要领及注意要点2.操作依据TRIBON帮助文档，建模代码手册，船体详细设计图纸，各类工艺图纸3. 基本操作3.1在想创建板架的位置剖切一个视图。

3.2定义板架的名称、位置及其他属性。

点击Planar-Model-Create,系统提示指示要操作的板架，如需要创建新的板架，则直接按OC钮。

出现下列对话框：Panel Name：所定义新板架的板架名，板架名取名规则参照《平面板架取名规则》。

Block：板架所属的分段名，如果不填，随后系统会显示系统中已有分段的列表，用户可以从中选择。

Data Type：缺省为101，可以进行修改，它为用户提供了板架分类的方法，但有几个例外，500-599为曲面板架专用，800-899为特大板架专用。

它由三位数字组成，假定DT=XYZ，如果y=8,表示板架是非水密舱壁。

如果y=9,表示板架是水密舱壁。

Geo Type：通常不填。

Part list：通常不填。

Build no：通常不填Panel Type：表示板架类型，常用的是Ordinary。

Ordinary：普通板架Bracket：肘板板架。

Kn Main：主板架Kn Part：子板架Jumbo：超大型板架Valid：用来定义板架是左右舷对称、仅左、仅右还是跨中。

Usage：定义板架的用途。

分为Ordinary（普通板架），Watertight（水密板架），Non-tight （非水密板架）。

它与Data Type功能是相通的。

Location：板架所在的位置。

View：板架平面由当前视图的平面定义。

X：横向板架。

Y：纵向板架。

Z：水平板架。

3 Points：三点定义板架平面。

Curve:板架平面取决于已存在的曲线的法向面。

RSO：通常不用Plane：板架平面与用户指定板架的平面相同Bou：板架平面取自边界定义的第一个目标所在的平面。
