角接触球轴承安装步骤

FAG NSK NTN KOYO NACHI IJK单列角接触球轴承双列角接触球轴承FAG精密主轴轴承系列NSK精密轴承系列QJ:四点接触球轴承推力角接触球轴承角接触球轴承，可同时承受径向负荷和轴向负荷，也可以承受纯轴向负荷，极限转速较高。

该轴承承受轴向负荷的能力由接触角决定，接触角大，承受轴向负荷的能力高。

接触角α的定义为，径向平面上连接滚球和滚道触点的线与一条同轴承轴垂直的线之间的角度。

单列角接触球轴承有以下几种结构形式：（1）分离型角接触球轴承这种轴承的代号为S70000，其外圈滚道边没有锁口，可以与内圈、保持架、纲球组件分离，因而可以分别安装。

这类多为内径小于10mm的微型轴承，用于陀螺转子、微电动机等对动平衡、噪声、振动、稳定性都有较高要求的装置中。

（2）非分离型角接触球轴承这类轴承的套圈沟道有锁口，所以两套圈不能分离。

按接触角分为三种：①接触角α=40°，适用于承受较大的轴向载荷；②接触角α=25°，多用于精密主轴轴承；③接触角α=15°，多用于较大尺寸精密轴承。

（3）成对配置的角接触球轴承成对配置的角接触球轴承用于同时承受径向载荷与轴向载荷的场合，也可以承受纯径向载荷和任一方向的轴向载荷。

此种轴承由生产厂按一定的预载荷要求，选配组合成对，提供给用户使用。

当轴承安装在机器上紧固后，完全消除了轴承中的游隙，并使套圈和纲球处于预紧状态，因而提高了组合轴承的钢性。

单列角接触球轴承以径向负荷为主的径、轴向联合负荷，也可承受纯径向负荷，除串联式配置外，其他两配置均可承受任一方向的轴向负荷。

在承受径向负荷时，会引起附加轴向力。

因此一般需成对使用，做任意配对的轴承组合，成对安装的轴承按其外圈不同端面的组合分为：背对背配置、面对面配置、串联配置（也称：O型配置、X型配置、T型配置）三种类型：背对背配置O型配置面对面配置X型配置串联配置T型配置①背对背配置，后置代号为DB（如70000/DB），背对背配对的轴承的载荷线向轴承轴分开。

角接触球轴承安装方法
角接触球轴承安装方法包括以下步骤：
1. 准备工作：清洁工作区域，将所需工具和设备准备齐全，包括手套、扳手、锤子等。

2. 检查轴承：检查角接触球轴承是否完好无损，无明显的磨损或损坏，确认轴承尺寸和型号与使用要求一致。

3. 准备轴承座：清洁轴承座，并确保座面平整、清洁无油脂或杂物。

如果有任何损坏或磨损，需要修复或更换座面。

4. 安装轴承：将润滑脂均匀地涂抹在轴承内环和滚动体上，然后放入轴承座中。

确保轴承正确对准，并用适当的工具轻轻敲击轴承外环，使其与座面充分接触。

5. 检查座面：使用合适的工具检查轴承座的座面压力是否均匀，确保座面与轴承外环完全接触。

6. 固定轴承：根据具体要求，使用螺栓或其他固定装置将轴承固定在座位上。

确保固定件紧固到适当的扭矩，并防止轴承在运行过程中移动或松动。

7. 润滑系统：根据轴承的要求和使用环境，配置合适的润滑系统，确保轴承在
运行过程中得到足够的润滑。

8. 测试和调整：在安装完成后，进行测试和调整，确保轴承安装正确，运转平稳，无异常声音或震动。

以上是角接触球轴承的安装方法的基本步骤，具体操作要根据实际情况和厂商提供的指南进行。

角接触球轴承的安装角接触球轴承的安装比深沟球轴承复杂，多为成对安装，并需采用预加载荷。

安装得好，可使主机的工作精度、轴承寿命大大提高；否则，不仅精度达不到要求，寿命也会受到影响。

1.安装形式角接触球轴承的安装形式，有背对背、面对面和串联排列三种。

背对背（两轴承的宽端面相对）安装时，轴承的接触角线沿回转轴线方向扩散，可增加其径向和轴向的支承角度刚性，抗变形能力最大；面对面（两轴承的窄端面相对）安装时，轴承的接触角线朝回转轴线方向收敛，其地承角度刚性较小。

由于轴承的内圈伸出外圈，当两轴承的外圈压紧到一起时，外圈的原始间隙消除，可以增加轴承的预加载荷；串联排列（两轴承的宽端面在一个方向）安装时，轴承的接触角线同向且平行，可使两轴承分担同一方向的工作载荷。

但使用这种安装形式时，为了保证安装的轴向稳定性，两对串联排列的轴承必须在轴的两端对置安装。

2.预加载荷的获得预加载荷可通过修磨轴承中一个套圈的端面，或用两个不同厚度的隔圈放在一对轴承的内、外圈之间，把轴承夹紧在一起，使钢球与滚道紧密接触而得到。

预加载荷的大小对轴承使用寿命影响很大，据有关资料介绍，当轴承装配有0。

012mm 过盈量时，使用寿命降低38%，有0。

016mm过盈量时，使用寿命降低50%；当轴承装配有0。

004mm间隙时，使用寿命显著下降，有0。

008mm间隙时，使用寿命下降70%。

因此，对预加载荷的大小进行合理选择，十分重要。

一般高转速宜选用小的预加载荷，低转速宜选用大的预加载荷。

同时，预加载荷应稍大于或等于轴向工作载荷。

预加载荷的计算选择预加载荷时，最小预加载荷的计算公式如下：Aomin=1.58tgaR±0.5A（N）式中R��作用于轴承上的径向载荷（N）A��作用于轴承上的轴向载荷（N）A��通过钢球和滚道接触点的直线与通过各钢球中心平面的直线两者之间的夹角（即公称接触角）：7000C a=15°7000AC a=25°7000B a=40°成对的轴承中每个轴承都按此式计算。

角接触轴承的正确安装方法引言角接触轴承是一种常见的机械元件，用于支撑旋转轴或轴承壳。

它们通常用于高速和高负荷应用中，因为它们具有较高的刚度和负载能力。

正确安装角接触轴承对于确保其正常运行和延长使用寿命至关重要。

本文将详细介绍角接触轴承的正确安装方法。

步骤一：准备工作在开始安装之前，必须确保所有所需的工具和设备已准备齐全。

这些工具包括定位器、润滑剂、油封、螺母等。

此外，还需要清洁剂和干净的布料来清洁安装表面。

步骤二：检查零件在进行安装之前，应仔细检查所有零件以确保其完整性和适当性。

检查轴承是否有损坏或异物，并检查密封件是否完好无损。

步骤三：清洁表面在安装过程中，应确保所有表面都是干净和光滑的。

使用适当的清洁剂和干净的布料清洁轴承座和轴颈表面。

确保没有灰尘、油脂或其他杂质。

步骤四：润滑轴承在安装角接触轴承之前，应对其进行适当的润滑。

使用适用于特定应用的合适润滑剂，并确保在正确的位置上施加足够的润滑剂。

步骤五：安装角接触轴承1.将轴承放置在干净的工作台上，以避免损坏。

2.使用定位器将轴承定位在正确的位置上。

确保定位器与外圈和内圈之间有适当的间隙。

3.将轴承缓慢地推入座孔中，直到其底部与座孔齐平。

确保轴承与座孔完全接触，并且没有偏移或倾斜。

4.使用合适工具（如套筒或压板）将轴承均匀地推入座孔中，直到其外圈与座孔齐平。

确保不要过度推入，以避免损坏。

步骤六：安装密封件和油封1.检查密封件和油封是否完好无损。

如果有任何损坏或变形，应更换它们。

2.将密封件和油封安装到轴承座上。

确保它们与座孔完全接触，并且没有偏移或倾斜。

3.使用适当的工具将密封件和油封固定在位。

步骤七：检查安装质量在安装完成之后，应进行一次全面的检查以确保安装质量。

检查以下事项： - 轴承是否正确安装，与座孔完全接触，并且没有偏移或倾斜。

- 密封件和油封是否正确安装，与座孔完全接触，并且没有偏移或倾斜。

- 润滑剂是否充足，并在正确的位置上。

角接触轴承的安装
1、角接触球轴承的安装方式共有四种安装方式：
1）角接触轴承背对背DB安装；
2）角接触轴承面对面DF安装；
3）角接触轴承串联DT安装；
4）角接触轴承单列安装。

2、安装方式的不同在于受力点的不同，具体安装配对方式如下图所示
3、成对角接触轴承的预紧安装图示如下：
4、从上述图示可以得出以下结论：
1、背对背DB安装时，载荷作用中心处于轴承中心线之外；力作用点跨距较大，故悬臂端刚性较大，当轴受热伸长时，轴承游隙增大，轴承不会卡死破坏；
2、面对面DF安装时，载荷作用中心处于轴承中心线之内；结构简单、拆装方便，当轴受热伸长时，轴承游隙减小，容易造成轴承卡死，因此要特别注意轴承游隙的调整；
3、串联DT安装的，这时载荷作用中心处于轴承中心线同一侧；它适合轴向载荷大，需多个轴承联合承担的情况；
4、单列安装时，只是承受的轴向载荷较小。

角接触轴承装配方法
角接触轴承是一种常见的轴承形式，具有优异的承载能力和扭转刚度，广泛应用于各种机械设备中。

正确地安装角接触轴承可以确保轴承的
长期稳定运行，同时还能提高轴承的寿命和性能。

下面是有关角接触
轴承安装方法的一些要点。

1. 准备工作
在安装角接触轴承之前，需要先做好安装准备工作。

首先要检查轴承
和安装部件是否有损坏或磨损，如果有损坏或磨损应及时更换。

其次
还要清洗所有配件和轴承，并涂抹适当的润滑油。

最后需要确定安装
位置和方向，并准备好安装工具和夹具。

2. 安装轴承
角接触轴承安装时，需要注意顺序和方向。

首先要将轴承垂直放置在
安装座上，然后用轴承套或合适的工具将轴承压至正确的位置。

在压
轴承时需要均匀施力，避免轴承变形或损坏。

3. 调整轴承
在安装完轴承后，需要对轴承进行调整。

首先要检查轴承的旋转是否正常，如果发现异常需要调整轴承位置或重新安装。

其次需要对轴承和安装部件进行调整，使其达到最佳的工作状态和性能。

4. 检查和测试
完成角接触轴承的安装后，需要进行严格的检查和测试。

首先要检查轴承是否有松动或振动现象，如果有需要重新安装。

其次需要进行转动试验和负荷试验，检验轴承的稳定性和承载能力。

以上就是角接触轴承装配的一些基本方法和要点。

正确地安装角接触轴承可以确保轴承的正常运行和寿命，同时提高机械设备的稳定性和性能。

为了保证安装的可靠性和安全性，建议在安装角接触轴承时遵循正规的安装规范，并使用适当的工具和设备。

角接触球轴承安装注意事项1. 前言嘿，朋友们！今天我们来聊聊角接触球轴承的安装那些事儿。

听起来有点技术，但别担心，我会尽量把它说得轻松点。

你要知道，安装轴承就像是做一道美味的菜，得有点火候，得有点技巧，才能做出色香味俱全的成品。

来吧，咱们一起深入探讨一下！2. 安装前的准备2.1 选材和工具首先，咱们得把材料和工具准备好。

没啥比准备工作更重要的了，就像你做饭前得先准备好食材一样！你得确保轴承质量过硬，假货可不能碰，像山寨的火锅底料，吃了只会拉肚子。

还有，工具也不能少，像扳手、锤子、润滑油等等，这些都得备齐，不然想干活就得像猴子捞月，徒劳无功。

2.2 环境清洁再来，安装的环境也得干净。

想想，一个厨房如果满是油污，做出来的菜能好吃吗？轴承的安装也一样，灰尘、杂质可不是好朋友，可能会导致轴承跑偏、磨损，甚至坏掉。

所以，提前把环境清理干净，让我们有个好地方来干活！3. 安装过程中的注意事项3.1 正确对中接下来，安装的时候可得注意对中，真的是个细致活！对中就像是两个人跳舞，要配合默契才能跳得优雅。

轴承的外圈和内圈一定要平行，不然一旦跑偏，后果可就不堪设想。

这样一来，轴承不仅工作不顺畅，反而会加速磨损，简直是自掘坟墓！3.2 力度掌握此外，力度的掌握也是个关键。

过于用力就像是过分调味，菜肯定变味。

安装轴承的时候，咱们得用适中的力量。

要是太用力，轴承可能会受损；反之，太轻又没法固定。

最理想的状态就像是一场完美的马戏表演，既精彩又安全，掌握在适当的力度之间。

4. 安装后的检查4.1 旋转检查安装完成后，别急着庆祝，检查可是必不可少的步骤！就像是在演出前的最后彩排，确保一切都在轨道上。

轻轻转动轴承，看看有没有卡顿的感觉。

如果转动顺畅，那就说明你成功了，心里那份成就感，简直不亚于中彩票！4.2 润滑处理最后，别忘了润滑。

这就像是给车子加油，没油车子是没法跑的。

合适的润滑能减少摩擦，提高效率，确保轴承能在高负荷的情况下持续稳定运行。

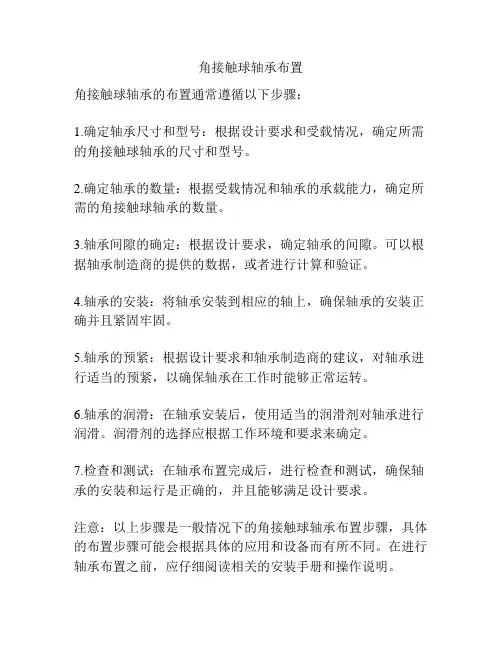

角接触球轴承布置
角接触球轴承的布置通常遵循以下步骤：
1.确定轴承尺寸和型号：根据设计要求和受载情况，确定所需的角接触球轴承的尺寸和型号。

2.确定轴承的数量：根据受载情况和轴承的承载能力，确定所需的角接触球轴承的数量。

3.轴承间隙的确定：根据设计要求，确定轴承的间隙。

可以根据轴承制造商的提供的数据，或者进行计算和验证。

4.轴承的安装：将轴承安装到相应的轴上，确保轴承的安装正确并且紧固牢固。

5.轴承的预紧：根据设计要求和轴承制造商的建议，对轴承进行适当的预紧，以确保轴承在工作时能够正常运转。

6.轴承的润滑：在轴承安装后，使用适当的润滑剂对轴承进行润滑。

润滑剂的选择应根据工作环境和要求来确定。

7.检查和测试：在轴承布置完成后，进行检查和测试，确保轴承的安装和运行是正确的，并且能够满足设计要求。

注意：以上步骤是一般情况下的角接触球轴承布置步骤，具体的布置步骤可能会根据具体的应用和设备而有所不同。

在进行轴承布置之前，应仔细阅读相关的安装手册和操作说明。

角接触轴承安装方法
角接触轴承是一种常见的机械配件，它能够承受来自多个方向的载荷。

在安装角接触轴承之前，首先需要检查轴承及其配件是否完好无损。

检查的内容包括轴承表面是否有擦伤、损伤或腐蚀，以及配件是否符合要求。

如果有任何问题，应该及时更换。

安装角接触轴承时，需要遵循以下步骤：
1. 清洁：确保工作区域干净整洁，并使用合适的清洁剂清洁轴承和配件表面。

确保清洁过程中使用的工具是干净的，以避免污染轴承。

2. 润滑：在安装角接触轴承之前，应该在轴承和配件表面涂上适当的润滑剂。

润滑剂的选择应根据工作环境和负载条件来确定。

3. 定位：将角接触轴承和配件正确地放置在轴上，并确保它们能够与其他部件正确地配合。

4. 安装：用手或适当的工具轻轻地推动轴承，使其沿轴线推进。

确保轴承在安装过程中始终保持水平和平行。

在安装角接触轴承时，应注意不要用过量的力量。

5. 对中：使用专门的工具或测量仪器，确保轴承已经正确地安装在轴上，并且与其他部件保持正确的轴向和径向对中。

6. 固定：根据需要，使用合适的固定装置（如螺母、锁紧螺钉等）将角接触轴承固定在轴上。

在紧固过程中，要注意不要过紧或过松。

7. 检查：安装完成后，应该进行最终的检查，确保轴承已经正确地安装在轴上，并且可以自由旋转而不受阻碍。

需要注意的是，在安装角接触轴承时要避免使用锤击或冲击方式。

这样做可能会导致轴承损坏或使其失去其工作性能。

以上是角接触轴承安装的一般步骤。

在实际操作中，应根据具体情况和设备要求进行调整和适应。

同时，也应遵循制造商提供的详细安装指南。

角接触球轴承安装方法1.选择适当的工具和设备在安装角接触球轴承之前，首先要准备好一些必要的工具和设备，如轴承安装工具、清洁剂、润滑剂等。

同时，还需要确保工作区域干净整洁，并配备安全防护设备，如手套、护目镜等。

2.清洁工作在安装角接触球轴承之前，需要对轴承座及相关部件进行清洗工作。

使用清洁剂，配合软毛刷或洗涤布对轴承座及配件进行彻底清洁，确保其表面无油污、尘埃或异物。

3.核对安装尺寸在安装角接触球轴承之前，要核对轴承座的安装尺寸是否与轴承尺寸相匹配。

必要的时候，可以使用测量工具（如卡尺、万能表等）对轴承座及轴承进行测量，以确保其精度和质量。

4.安装轴承将角接触球轴承放在轴承座孔中，并用轴承安装工具轻轻敲打，使其完全贴合于座孔内，并注意保持垂直。

5.检查垂直度安装好轴承后，应检查轴与轴承的垂直度。

可使用测量工具（如水平仪）沿轴心轴面方向测量轴与轴承的垂直度，以保证轴承的安装精度。

6.安装密封圈和轴承盖根据需要，可以在角接触球轴承周围安装密封圈，以避免灰尘、水分等进入轴承内部。

另外，在轴承外盖处还需安装轴承盖，以确保轴承的正常工作。

7.润滑轴承将适量润滑脂均匀涂抹在角接触球轴承的滚道与滚珠上，并确保润滑脂能够均匀覆盖轴承内部。

同时，要选择适当的润滑脂型号和品牌，以满足工作环境和轴承所需的润滑要求。

8.检查安装质量在安装角接触球轴承后，应检查轴承是否安装正确和质量是否符合要求。

可以手动旋转轴承，观察轴承是否滑动顺畅，并听取轴承是否有异常声音。

另外，还可以使用震动测量仪等设备对轴承进行振动检测，以评估轴承安装是否合格。

总结：正确安装角接触球轴承对轴承的正常运转和寿命有着重要的影响。

通过使用适当的工具和设备、进行清洁工作、检查安装尺寸、安装轴承、检查垂直度、安装密封圈和轴承盖、润滑轴承以及检查安装质量等方法，可以确保角接触球轴承的安装质量。
