球墨铸铁井盖执行标准球墨铸铁井盖是城市道路上常见的设施,其主要作用是用于保护井内设备和人员安全。
为了确保球墨铸铁井盖的质量和安全性能,国家对其执行标准进行了明确规定。
本文将对球墨铸铁井盖执行标准进行详细介绍,以便相关生产厂家和使用单位了解相关要求。
一、材料要求。
球墨铸铁井盖的材料应符合国家标准GB/T 1348-2019《球墨铸铁》的要求。
材料应具有一定的拉伸强度、抗压强度和冲击韧性,以保证井盖在使用过程中不易变形或破裂。
此外,材料应具有一定的耐腐蚀性能,能够适应不同环境下的使用需求。
二、外观要求。
球墨铸铁井盖的外观应平整光滑,无气孔、夹渣、裂纹等缺陷。
井盖表面应进行防腐处理,以提高其耐候性和美观度。
同时,井盖的标识应清晰可见,包括产品型号、承载能力等信息,方便用户正确使用和维护。
三、尺寸要求。
球墨铸铁井盖的尺寸应符合国家标准GB/T 23858-2019《城市道路排水设施》的要求。
井盖的直径、厚度、净距等尺寸应符合标准规定,以确保其能够承受车辆和行人的荷载,同时不易发生倾斜或移位。
四、安装要求。
球墨铸铁井盖的安装应符合国家标准CJJ/T 192-2019《城市道路排水设施施工及验收规范》的要求。
安装时应选择合适的基础材料,确保井盖与基础牢固连接。
同时,安装人员应按照规范要求进行施工,确保井盖安装平稳、牢固。
五、质量检验。
球墨铸铁井盖的质量检验应符合国家标准GB/T 2828.1-2019《一般规则》的要求。
检验包括外观质量、尺寸偏差、材料性能等多个方面,以确保产品符合标准要求。
同时,对产品进行抽样检验,确保产品质量的稳定性和可靠性。
六、维护保养。
球墨铸铁井盖的维护保养应符合国家标准CJJ/T 192-2019《城市道路排水设施施工及验收规范》的要求。
使用单位应定期对井盖进行检查,及时清理井内杂物,保持井盖周围环境清洁,确保井盖的正常使用和安全性能。
总结。
球墨铸铁井盖是城市道路排水设施中不可或缺的重要部分,其质量和安全性能直接关系到城市道路的畅通和行人的安全。

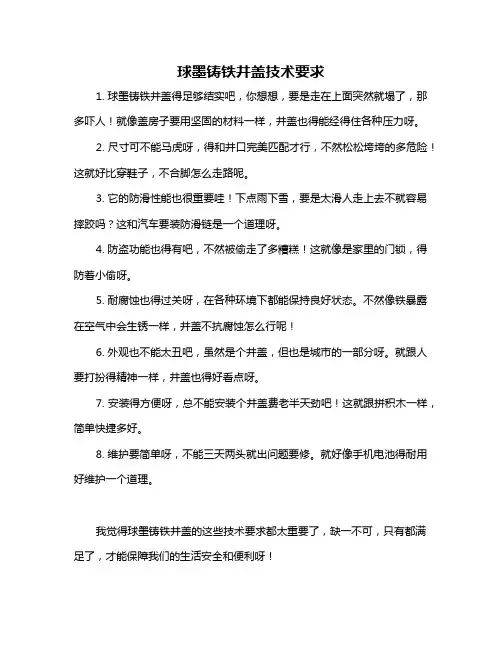

球墨铸铁井盖技术要求
1. 球墨铸铁井盖得足够结实吧,你想想,要是走在上面突然就塌了,那多吓人!就像盖房子要用坚固的材料一样,井盖也得能经得住各种压力呀。
2. 尺寸可不能马虎呀,得和井口完美匹配才行,不然松松垮垮的多危险!这就好比穿鞋子,不合脚怎么走路呢。
3. 它的防滑性能也很重要哇!下点雨下雪,要是太滑人走上去不就容易摔跤吗?这和汽车要装防滑链是一个道理呀。
4. 防盗功能也得有吧,不然被偷走了多糟糕!这就像是家里的门锁,得防着小偷呀。
5. 耐腐蚀也得过关呀,在各种环境下都能保持良好状态。
不然像铁暴露在空气中会生锈一样,井盖不抗腐蚀怎么行呢!
6. 外观也不能太丑吧,虽然是个井盖,但也是城市的一部分呀。
就跟人要打扮得精神一样,井盖也得好看点呀。
7. 安装得方便呀,总不能安装个井盖费老半天劲吧!这就跟拼积木一样,简单快捷多好。
8. 维护要简单呀,不能三天两头就出问题要修。
就好像手机电池得耐用好维护一个道理。
我觉得球墨铸铁井盖的这些技术要求都太重要了,缺一不可,只有都满足了,才能保障我们的生活安全和便利呀!。
球墨铸铁井盖标准产品性能及特点随着城市规模的快速发展,市政基础设施的不完善,全国各大城市多次发生井盖被盗及破碎事件,市民不慎掉入窨井而摔伤摔死的惨剧使国家和个人蒙受巨大的损失,我公司生产的新一代卡销式球墨铸铁防盗井盖杜绝了上述事故的发生。
该产品具有防震、防响、防盗、防滑、防移位、防破损等多功能于一体。
1)防震:通过在井圈的止口处设置为U型槽,用T型合成橡胶条,嵌入U型槽中,在井盖与井圈的接触过程中,以起到缓冲作用,减轻振动力。
2)防响:井盖与井圈的接触咬合面,直接作用于T型橡胶条上,以柔克刚,消除噪音。
3)防盗:在井盖外圈上,凸出一方形槽,其井盖内壁端的开口环通过井座固定轴与井盖连接,另一端内壁设销体固定,而起到防盗作用,当井盖打开放置90度时即可取下井盖,便于施工。
暗锁采用尼龙衬套,永不生锈,并配有专用工具开启,安全可靠。
4)防滑:井盖表面采用凸起3mm花纹,从而起到良好的防滑作用。
5)防移位:井圈预留四个铆固螺栓孔,以90度均匀分布,每套使用4个地锚螺栓,免除了在筑路过程中因机械碾压而发生的移位,并且起到了一定的防盗作用。
6)放破损:这是球墨铸铁井盖的最大特点,重型球墨铸铁井盖可承压36T/60T,轻型可承压21T。
即便荷载压力超过它的极限,球铁井盖并不像普通铸铁井盖那样破碎,而是稍有变形,对车子及行人有一定的安全保障。
产品生产技术标准和浇注标准我公司所生产产品符合中华人民共和国建设部发布的CJ/T3012—93行业标准,井盖材料以及生产浇注工艺满足如下技术标准:1)技术标准:a.井盖材料采用球墨铸铁井圈直径密封范围为正负2毫米,井盖与井圈高低配合精度为正负1毫米,配合间隙为3毫米。
b.井圈井盖抗拉强度大于500N/平方毫米,硬度标准为HB190-230。
井盖承压满足建设部CJ/T3012-93《铸铁检查井盖》的行业标准规定,重型井盖承压360KN,轻型井盖210KN。
c.T型橡胶圈采用三元乙丙橡胶,性能指标重型GB-7529-87国家标准。
铸铁井盖的标准主要包括以下几个方面:
1. 尺寸规格:铸铁井盖有很多尺寸规格,其中通用的是直径为700毫米的圆形井盖。
此外,还有方形井盖,如500x500毫米、600x600毫米等。
不同用户的需求不同,所生产的井盖的产品规格有所不同。
2. 承重标准:不同类型的铸铁井盖的承重标准不一样。
目前常见的承重标准有重型400KN、普型250KN和轻型125KN。
重型井盖的承重能力较强,适用于较重要的场所。
3. 球墨铸铁井盖国家标准:我国现有8个球墨铸铁井盖国家标准,分别为重型、普型和轻型。
这些标准规定了井盖的性能指标、检验验收标准和使用安装标准等。
4. 验收安装标准:铸铁井盖的验收标准包括外观、平度、尺寸等方面。
外观要求无明显铸造缺陷,图案清楚,字迹清晰。
平度检验要求井盖放在专用胎具中,不能有晃动和响声,井盖不得高于胎具。
5. 安装使用标准:为确保铸铁井盖的正常使用,安装时要注意质量,做到尺寸准确、安装坚固、开启方便、外表清洁美观。
根据球墨铸铁井盖的国家标准,特制定以下安装细则。
球墨铸铁井盖规格型号及承重标准在城市道路、人行道和停车场等公共场所,我们经常可以看到各种各样的井盖。
而其中,球墨铸铁井盖作为一种常见的材质,其规格型号及承重标准备受到了广泛关注。
本文将对球墨铸铁井盖的规格型号及承重标准进行深入探讨,以便读者更全面地了解这一重要主题。
1. 初识球墨铸铁井盖球墨铸铁井盖是一种由球墨铸铁材料制成的井盖,通常用于道路、人行道和车辆通行区域。
它具有耐腐蚀、抗压、耐磨损等特点,是一种非常理想的井盖材料。
球墨铸铁井盖的规格型号及承重标准直接关系到其在使用过程中的安全性和稳定性,因此这一主题具有重要的实用价值。
2. 理解规格型号球墨铸铁井盖的规格型号通常由直径、厚度、净重等参数来标识。
以直径来说,常见的规格有600mm、800mm、1000mm等;而厚度则包括75mm、100mm、120mm等。
净重则根据材质和规格的不同而有所变化。
球墨铸铁井盖的形状也多样,包括圆形、方形、长方形等,以适应不同场合的需求。
3. 探讨承重标准球墨铸铁井盖的承重标准是指其能够承受的最大静载荷。
根据国家标准,普通的球墨铸铁井盖承载能力分别为A15、B125、C250、D400、E600和F900。
其中,A15级适用于人行道和类似区域,而F900级则适用于机场、港口等需要承受超高载荷的场所。
选择合适的承重标准是确保球墨铸铁井盖使用安全的关键。
4. 个人观点在我看来,对于球墨铸铁井盖的规格型号及承重标准,我们不仅需要了解其基本参数,还需要考虑其在实际使用过程中的适应性和稳定性。
在选择球墨铸铁井盖时,我们应该根据具体场景的需求来确定规格型号和承重标准,以确保其能够发挥最大的作用。
总结通过本文的介绍,我们对球墨铸铁井盖的规格型号及承重标准有了更深入的了解。
规格型号和承重标准是我们选择和使用球墨铸铁井盖时需要重点考虑的因素,只有充分了解这些参数,才能选择到合适的产品并确保使用安全。
希望本文能够帮助读者更好地理解和应用球墨铸铁井盖这一重要产品。
球墨铸铁井盖检测标准一、外观质量1. 井盖表面应光滑,无明显铸造缺陷,无气泡、砂眼、缩孔等缺陷。
2. 井盖边缘应平整,无毛刺、裂纹等现象。
3. 井盖上的字迹、标志应清晰、完整,符合设计要求。
二、尺寸偏差1. 井盖的直径、宽度、高度等尺寸应符合设计要求。
2. 井盖的承重孔、泄水孔等应符合设计位置和大小。
3. 井盖的配合尺寸应符合设计要求,如与周边设施的配合等。
三、承载能力1. 井盖应能够承受设计载荷,如车辆、行人等产生的压力。
2. 在规定的载荷作用下,井盖不应产生变形、开裂等现象。
3. 在规定的载荷作用下,井盖的承重部件应无明显变形或损坏。
四、抗冲击性能1. 井盖应能够承受冲击载荷,如车辆意外撞击等。
2. 在规定的冲击载荷作用下,井盖不应产生断裂、破碎等现象。
3. 在规定的冲击载荷作用下,井盖的承重部件应无明显变形或损坏。
五、抗疲劳性能1. 井盖应能够承受反复作用的疲劳载荷,如车辆行驶产生的振动等。
2. 在规定的疲劳载荷作用下,井盖不应产生裂纹、断裂等现象。
3. 在规定的疲劳载荷作用下,井盖的承重部件应无明显变形或损坏。
六、防滑性能1. 井盖表面应具有一定的防滑性能,以保证行人和车辆的安全。
2. 在潮湿或雨雪天气下,井盖表面不应产生明显的滑动现象。
3. 井盖的防滑性能应符合相关标准要求。
七、防盗性能1. 井盖应具有防盗功能,以防止盗窃和破坏。
2. 井盖的锁紧装置应可靠、耐用,并具有防盗功能。
3. 井盖的整体结构应具有一定的抗破坏能力,以防止恶意破坏。
八、环保性能1. 井盖应采用环保材料制作,如可回收的金属材料等。
2. 井盖的生产过程应符合环保要求,如低能耗、低排放等。
球墨铸铁井盖球化率标准
一、原材料质量
1. 球墨铸铁井盖应采用符合国家标准的低硫、低磷、低硅等原材料,以确保其质量稳定。
2. 原材料应具有相应的质量保证书和检验报告,确保其化学成分、机械性能等指标符合设计要求。
二、球化剂选择
1. 球化剂应选择与原材料成分相匹配的球化剂,以保证球化处理的效果。
2. 球化剂应具有稳定的化学性能和良好的润湿性,以促进球化处理过程的顺利进行。
三、球化处理温度
1. 球化处理温度应严格控制在铸件熔点温度的10%~15%之间,以保证球墨铸铁的球化效果。
2. 在实际生产中,应根据具体的铸件形状、尺寸和材质等因素进行调整,确保温度控制在合理的范围内。
四、球化率检测
1. 球化率是衡量球墨铸铁质量的重要指标之一,应采取合适的检测方法进行控制。
2. 常用的检测方法包括金相法、化学分析法和物理测试法等,根据实际需要选择合适的检测方法。
3. 检测结果应准确可靠,并符合相关标准要求。
五、生产工艺控制
1. 在生产过程中,应制定合理的生产工艺流程和操作规程,并对每道工序进行严格控制。
2. 浇注温度、冷却速度、孕育剂加入量等工艺参数应合理选择和调整,以保证生产的球墨铸铁井盖质量稳定。
3. 生产设备应保持正常运转状态,定期进行检查和维护,确保生产过程的顺利进行。
六、质量检测
1. 在生产过程中和成品出厂前,应对球墨铸铁井盖进行全面的质量检测。
2. 质量检测包括外观质量、尺寸精度、机械性能等方面,确保产品符合相关标准和用户要求。
3. 对于不合格的产品,应及时进行返工或报废处理,避免不良产品流入市场。
球墨铸铁井盖标准球墨铸铁井盖是城市道路上常见的设施之一,它具有承载能力强、耐腐蚀、使用寿命长等优点,因此在城市基础设施建设中得到了广泛应用。
为了保障球墨铸铁井盖的质量和安全性,相关部门制定了一系列的标准,对球墨铸铁井盖的材质、设计、安装等方面进行了规范。
本文将介绍球墨铸铁井盖的相关标准内容,以便相关从业人员和使用单位了解和遵守。
一、材质标准。
球墨铸铁井盖的材质应符合国家标准GB/T 1348-2017《球墨铸铁》的要求。
材料应具有一定的抗压强度、韧性和耐腐蚀性,以保证井盖在使用过程中不易变形、开裂或腐蚀。
同时,材料的化学成分、金相组织和力学性能也应符合标准规定。
二、设计标准。
球墨铸铁井盖的设计应符合国家标准CJ/T 3012-1993《城市道路雨水检查井盖》的要求。
设计时需考虑井盖的承载能力、防滑性能、防盗性能等方面,以保障行人和车辆的安全。
同时,设计时还需考虑井盖的密封性能,以防止污水外溢或异味扩散。
三、安装标准。
球墨铸铁井盖的安装应符合国家标准CJ/T 3013-1993《城市道路雨水检查井盖安装技术条件》的要求。
安装时需保证井盖与井口的配合精准,不得出现晃动或卡榫不严的情况。
同时,还需保证井盖与道路平整,不得出现凹凸不平或突起的情况,以免影响行车安全。
四、质量检验标准。
球墨铸铁井盖的质量检验应符合国家标准GB/T 1804-2000《铸铁件尺寸及外形偏差一般规定》的要求。
在生产过程中,需对井盖的尺寸、外形、表面质量等进行严格检验,确保产品符合标准规定。
同时,还需对产品的化学成分、金相组织和力学性能进行抽检,以保证产品质量稳定可靠。
五、使用与维护标准。
球墨铸铁井盖的使用与维护应符合国家标准CJ/T 3014-1993《城市道路雨水检查井盖使用与维护规程》的要求。
在使用过程中,需定期对井盖进行检查,发现损坏或松动的及时修复或更换。
同时,还需注意保持井盖的清洁,防止积水或杂物进入井内,影响排水系统的正常运行。
重型球墨铸铁井盖标准摘要:I.重型球墨铸铁井盖的概述A.定义和用途B.重型球墨铸铁井盖的特点II.重型球墨铸铁井盖的标准A.欧洲标准1.EN124《车道步行道的泄水沟盖和检查井盖》B.中国标准1.CJT3012-93《铸铁检查井盖》2.CJT121-2000《再生树脂复合材料检查井盖》3.JC889-2001《钢纤维混凝土检查井盖》4.CJT211-2005《聚合物基复合材料检查井盖》5.CJT130-2001《再生树脂复合材料水箅》6.JC948-2005《钢纤维混凝土水箅盖》7.CJT212-2005《聚合物基复合材料水箅》III.重型球墨铸铁井盖的性能指标A.承载能力B.抗老化指数C.使用寿命IV.重型球墨铸铁井盖的应用A.市政工程B.建筑工程C.交通运输领域正文:重型球墨铸铁井盖是一种用于通往地下设施的出入口顶部的封闭物,广泛应用于市政工程、建筑工程和交通运输领域。
其具有高强度、耐磨、耐腐蚀、抗老化等优点,使用寿命比铸铁井盖长5-10 年以上。
重型球墨铸铁井盖的标准主要有欧洲标准和我国标准。
欧洲标准中,最常用的是EN124《车道步行道的泄水沟盖和检查井盖》;而在我国,相关的标准有CJT3012-93《铸铁检查井盖》、CJT121-2000《再生树脂复合材料检查井盖》、JC889-2001《钢纤维混凝土检查井盖》、CJT211-2005《聚合物基复合材料检查井盖》、CJT130-2001《再生树脂复合材料水箅》、JC948-2005《钢纤维混凝土水箅盖》和CJT212-2005《聚合物基复合材料水箅》等。
重型球墨铸铁井盖的性能指标主要包括承载能力、抗老化指数和使用寿命。
其中,重型球墨铸铁井盖的承载能力远超240KN 的国标;抗老化指数也远超国标;使用寿命比铸铁井盖长5-10 年以上。
由于重型球墨铸铁井盖具有以上优点,使其在市政工程、建筑工程和交通运输领域得到了广泛的应用。
