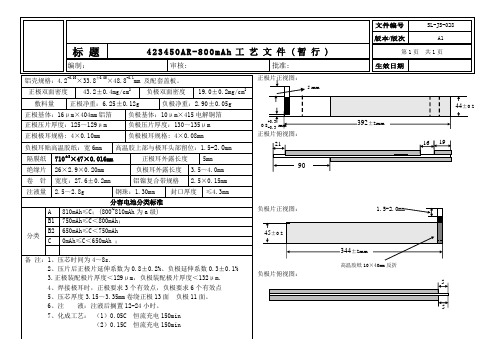

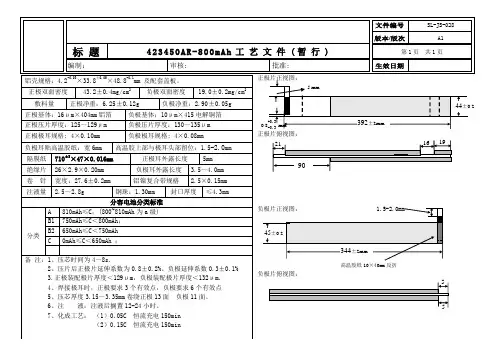

文件编号 SL-JS-028版本/版次A1标 题423450A R -800m A h 工艺文件(暂行)第1页 共1页编制：审核:批准:生效日期正极片正视图：5 mm正极片俯视图：负极片正视图： 1.5-2.0mm负极片俯视图：铝壳规格：4.2-0.03×33.8±0.05×48.8-0.1mm 及配套盖板。
正极双面密度 43.2±0.4mg/cm 2负极双面密度19.0±0.2mg/cm 2敷料量正极净重：6.25±0.12g 负极净重：2.90±0.05g正极基体：16μm ×404mm 铝箔 负极基体：10μm ×415电解铜箔 正极压片厚度：125～129μm 负极压片厚度：130～135μm 正极极耳规格: 4×0.10mm 负极极耳规格: 4×0.08mm负极耳贴高温胶纸：宽6mm高温胶上部与极耳头部留位：1.5-2.0mm隔膜纸 710±2×47×0.016mm 正极耳外露长度 5mm绝缘片 26×2.9×0.20mm 负极耳外露长度 3.5～4.0mm卷 针 宽度：27.6±0.2mm 铝镍复合带规格 2.5×0.15mm注液量 2.5～2.8g钢珠：1.30mm封口厚度 ≤4.3mm分容电池分类标准分类A 810mAh ≤C ；(800~810mAh 为a 级) B1 750mAh ≤C ＜800mAh ； B2 650mAh ≤C ＜750mAhC 0mAh ≤C ＜650mAh ；备 注：1、压芯时间为4～8s.2、压片后正极片延伸系数为0.8±0.2%、负极延伸系数0.3±0.1% 3.正极装配极片厚度＜129μm ，负极装配极片厚度＜132μm. 4、焊接极耳时，正极要求3个有效点，负极要求6个有效点 5、压芯厚度3.15～3.35mm 卷绕正极13面 负极11面。

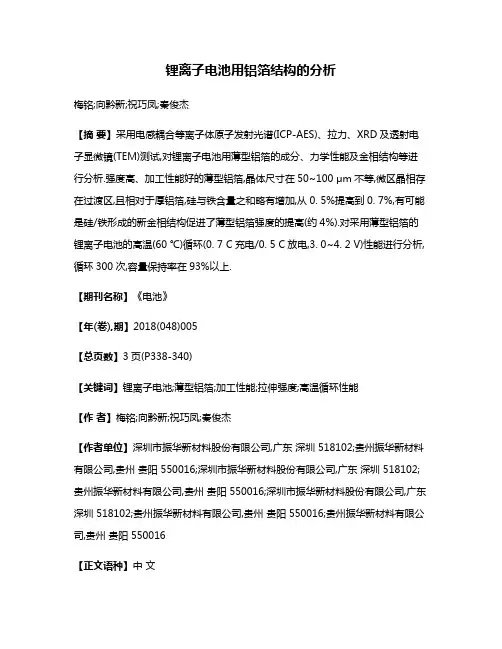

锂离子电池用铝箔结构的分析梅铭;向黔新;祝巧凤;秦俊杰【摘要】采用电感耦合等离子体原子发射光谱(ICP-AES)、拉力、XRD及透射电子显微镜(TEM)测试,对锂离子电池用薄型铝箔的成分、力学性能及金相结构等进行分析.强度高、加工性能好的薄型铝箔,晶体尺寸在50~100 μm不等,微区晶相存在过渡区,且相对于厚铝箔,硅与铁含量之和略有增加,从0. 5%提高到0. 7%,有可能是硅/铁形成的新金相结构促进了薄型铝箔强度的提高(约4%).对采用薄型铝箔的锂离子电池的高温(60 ℃)循环(0. 7 C充电/0. 5 C放电,3. 0~4. 2 V)性能进行分析,循环300次,容量保持率在93%以上.【期刊名称】《电池》【年(卷),期】2018(048)005【总页数】3页(P338-340)【关键词】锂离子电池;薄型铝箔;加工性能;拉伸强度;高温循环性能【作者】梅铭;向黔新;祝巧凤;秦俊杰【作者单位】深圳市振华新材料股份有限公司,广东深圳 518102;贵州振华新材料有限公司,贵州贵阳 550016;深圳市振华新材料股份有限公司,广东深圳 518102;贵州振华新材料有限公司,贵州贵阳 550016;深圳市振华新材料股份有限公司,广东深圳 518102;贵州振华新材料有限公司,贵州贵阳 550016;贵州振华新材料有限公司,贵州贵阳 550016【正文语种】中文【中图分类】TM912.9锂离子电池用集流体为非活性物质，为提升能量密度，已使用越来越薄的铜箔及铝箔[1]。
过薄的铝箔会给加工带来问题，如集流体涂覆时起皱、强度不够引起断裂，以及辊压过程中因延展不匀而形成极片花边和翘裂，因此，对薄型铝箔的品质要求越来越高。
评估锂离子电池用铝箔的指标一般有元素成分、抗张强度、延展性和润湿性等。
围绕薄型铝箔的改性研究较多[1-2]，侧重于从成分、退火工艺和轧制工艺等方面。
就轧制方法而言，热轧法制备的铝箔内部组织均匀、表面质量好，合金调整方便，晶粒尺寸较好，延伸率高，但成本较高；铸轧法制备的铝箔加工成本低，延伸率低，但表面质量差，添加合金数量有限，对薄型铝箔的加工不利。

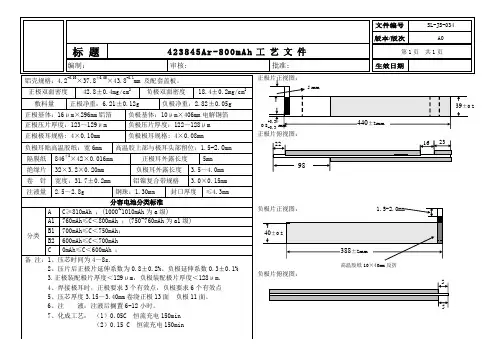

文件编号 SL-JS-034版本/版次A0标 题423845A r -800m A h 工艺文件第1页 共1页编制：审核:批准:生效日期正极片正视图：5 mm正极片俯视图：负极片正视图： 1.5-2.0mm负极片俯视图：铝壳规格：4.2-0.03×37.8±0.05×43.8-0.1mm 及配套盖板。
正极双面密度 42.8±0.4mg/cm 2负极双面密度18.4±0.2mg/cm 2敷料量正极净重：6.21±0.12g 负极净重：2.82±0.05g正极基体：16μm ×296mm 铝箔 负极基体：10μm ×406mm 电解铜箔 正极压片厚度：123～129μm 负极压片厚度：122～128μm 正极极耳规格: 4×0.10mm 负极极耳规格: 4×0.08mm负极耳贴高温胶纸：宽6mm高温胶上部与极耳头部留位：1.5-2.0mm隔膜纸 846±2×42×0.016mm 正极耳外露长度 5mm绝缘片 32×3.2×0.20mm 负极耳外露长度 3.5～4.0mm卷 针 宽度：31.7±0.2mm 铝镍复合带规格 3.0×0.15mm注液量 2.5～2.8g钢珠：1.30mm封口厚度 ≤4.3mm分容电池分类标准分类A C ≥810mAh ；(1000~1010mAh 为a 级)A1 760mAh ≤C ＜800mAh ；(750~760mAh 为a1级) B1 700mAh ≤C ＜750mAh ；B2 600mAh ≤C ＜700mAh C 0mAh ≤C ＜600mAh ；备 注：1、压芯时间为4～8s.2、压片后正极片延伸系数为0.8±0.2%、负极延伸系数0.3±0.1% 3.正极装配极片厚度＜129μm ，负极装配极片厚度＜128μm. 4、焊接极耳时，正极要求3个有效点，负极要求6个有效点 5、压芯厚度3.15～3.40mm 卷绕正极13面 负极11面。
61方型锂离子动力电池电芯恒压力测厚技术研究赵留强 韩洪伟 高枫（中航锂电（洛阳）有限公司，河南 洛阳 471000）摘 要：针对锂离子动力电池生产过程中，电芯厚度检测时人员及测量工具产生的随机测量误差，提出恒压力厚度检测技术，以解决人为随机力度变化不可控，检测时接触面积小等问题。
并详细介绍了恒压力控制技术、厚度检测技术、综合控制技术的原理及其应用。
并对存在的问题提出改善方案，对指导生产、降低测量误差、增强检测效果具有实际意义，同时对未来研究方向进行了展望。
关键词：恒压力测厚；电芯厚度中图分类号：TF041 文献标识码：A 文章编号：1003-5168(2015)-12-0061-2在方型锂离子动力电池的生产过程中，锂电池电芯厚度对电池性能及后续生产有较大的影响。
电芯的厚度可直观的体现出极片数量异常、厚度异常、隔膜褶皱等电芯品质信息，同时对后续生产中的装壳、注液、化成等工序有较大影响。
目前各锂电厂家在电芯厚度的检测方法上大致相同，主要利用游标卡尺或高度尺进行多点接触式人工测量。
由于检测时接触面积小，人为随机力度变化不可控，且检测人员不固定，导致厚度的测量存在较大的人为随机误差。
造成所测量的数据可信度较低。
同时，检测点较多、检测周期较长，对生产效率产生了一定的影响。
针对此类问题，恒压力测厚技术可提供较为理想的解决方案，通过压力传感器及伺服系统产生一恒定设定压力，利用光电位移传感器在线自动检测锂离子电池电芯的厚度。
可有效消除人为测量误差，增加数据可信度，提高测量效率。
1 恒压力在线测厚技术概述锂电池电芯厚度恒压力在线检测设备，其核心技术包含恒压力控制技术及电芯厚度测量技术两部分。
通过信息采集处理系统、控制系统、人机交互系统完成锂电池电芯厚度在线检测。
电芯恒压力测厚系统原理结构图如图1.1所示。
1.1 恒压力控制技术该部分采用伺服传动系统及压力传感器传感器完成，由伺服传动机构控制压力传感器及测试压板的位移量，实现测试恒压力控制实现的总体框图如图2.1所示。
铝壳锂电池基础知识1.什么叫电池？电池（Batteries）是一种能量转化与储存的装置，它通过反应将化学能或物理能转化为电能。
电池即一种化学电源，它由两种不同成分的电化学活性电极分别组成正负极，两电极浸泡在能提供离子传导作用的电解质中，当连接在某一外部负载上时，能通过转换其内部的化学能来提供电能。
2.镍镉电池的电化学原理是什么?镍镉电池采用Ni(OH)2作为正极，CdO作为负极，碱液（主要为KOH）作为电解液，镍镉电池充电时，正极发生如下反应Ni(OH)2 + OH- →NiOOH + H2O+ e负极发生的反应：Cd(OH)2 + 2e →Cd + 2OH-总反应为：2Ni(OH)2 + Cd(OH)2→2NiOOH+ Cd+ 2H2O放电时，反应逆向进行NiOOH + H2O +Cd→Ni(OH)2 + Cd(OH)2Cd + 2OH- + 2e→Cd(OH)2充电时，随着NiOOH的增大，Ni(OH)2的减小，正极的电势逐渐上升，而随着Cd的增多，Cd(OH)2的减小，负极的电势逐渐降低，当电池充满电时，正极、负极电位均达到一个平衡值，二者电势之差即为电池之充电电压。
3.镍氢电池的电化学原理是什么？镍氢电池采用与镍镉电池相同的Ni的氢氧化物作为正极，储氢合金粉作为负极，碱液（主要为KOH）作为电解液，镍氢电池充电时，正极发生反应如下：Ni(OH)2–e + OH-→NiOOH + H2O负极反应：M + 2H2O →MH + 2OH总反应为：Ni(OH)2 +M→NiOOH+ MH放电时，正极：NiOOH + H2O + e →Ni(OH)2 + OH-负极：MH + 2OH-→M + 2H2O +2e4.锂离子电池的电化学原理是什么？负极主要为C。
充电时锂离子电池正极主要成分为LiCoO2，，正极反应：LiCoO2→Li1-x CoO2 + xLi+ + xe-负极反应：C + xLi+ + xe- →CLix电池总反应：LiCoO2 + C→Li1-x CoO2 + CLix放电时发生上述反应的逆反应。
方形铝壳锂离子电池负极与壳体的电压提升方法1. 使用高比表面积的负极材料：选择高比表面积的负极材料，如石墨烯或纳米硅等，可提高电池的负极活性物质与壳体之间的接触面积，从而提高电池的电压。
2. 优化负极活性物质结构：通过微观调控负极活性物质的结构，如调控颗粒大小、形状等，可以增加与壳体之间的接触面积，提高电压。
3. 涂覆导电涂层：在负极活性物质表面涂覆一层导电涂层，能够增强活性物质的电导率，提高负极与壳体之间的电子传输效率，从而提高电池的电压。
4. 采用高容量的锂储存材料：选择具有高比容量的锂储存材料，如多孔碳或硅基负极材料，能够增加电池的能量密度，从而提高电压。
5. 优化电池结构设计：通过设计合理的电池结构，如增加负极与壳体之间的接触面积，改变电极排列方式等，可以提高电池的电压性能。
6. 混合导电添加剂：在负极活性物质中添加一定比例的导电添加剂，如碳黑或碳纳米管等，可以提高活性物质的导电性，增强其与壳体的电子传输能力，提高电压。
7. 使用导电高分子材料：采用导电高分子材料作为负极添加剂，能够提高负极的导电性能，增强与壳体之间的电子传输效率，提高电池的电压。
8. 表面修饰处理：对负极活性物质进行表面修饰处理，如化学改性或纳米材料修饰等，有助于提高与壳体之间的接触性能，提高电池的电压。
9. 优化电解质配方：选择合适的电解质组分及浓度，能够改善电极与电解质之间的界面性能，提高电池的电压输出。
10. 采用新型电解质：使用具有高离子传导性和稳定性的新型电解质，可以提高电池的循环稳定性和电压性能。
11. 提高负极的充放电速率：通过优化负极材料的微观结构或添加导电添加剂等方式，提高负极的充放电速率，可以提高电池的电压输出。
12. 优化封装工艺：改善电池的封装工艺，如提高壳体与负极之间的紧密度，减少内阻，有利于提高电池电压。
13. 采用多级混合材料：使用多级混合材料作为负极活性物质，可以增加电池的容量和循环寿命，提高电压输出。
钢壳锂电池，铝壳锂离⼦电池和软包锂离⼦电池的优点
锂离子电池按封装形式可分为圆柱、方形、软包三种方式。
圆柱电池一般采用钢壳封装，方形电池一般采用铝壳封装，软包电池采用铝塑膜。
这三种封装形式的电池在相同的电池材料和内部结构的情况下进行对比如下：钢壳锂电池优势：
钢壳材料的在空气中的物理稳定性，抗压能力和抗冲击能力在三种电池中最好，而且最先发明的锂离子电池均采用钢壳，发展久，价格相对便宜。
铝壳电池的优势：
1）铝壳电池相比钢壳电池具有重量轻、成型耐用等特点；
2）铝壳电池外壳塑性较强，相比钢壳电池成型方便；
3）铝壳具有较高的比强度、比模量、断裂韧性、疲劳强度和耐腐蚀稳定性；
4）铝壳具有良好的延展性，化学性能稳定，无磁性，电池报废时容易回收利用。
5）能量密度和体积密度均高于钢壳电池，
软包电池的优势：
1）能力密度和体积密度在三种电池中最高；同种尺寸的锂电池，软包电池的比钢壳电池的容量多10%-15%左右，比铝壳电池多5%-10%左右；2）同种尺寸的电池，软包电池的内阻最小，降低了电池的自耗电；
3）安全性能好，软包电池一般情况下不会出现爆炸，只会出现起鼓或者裂开，使得电池发生问题时，及时地排出了气体。
钢壳电池则容易发生爆炸。
4）循环性能最好；
5）设计较灵活，可按照客户的要求制定不同规则和形状的电池；
当然软包电池的优点很多，但是缺点也不少，比如外壳容易被坚硬的物体伤害导致电池出问题，软包电池相对价格较贵，在大型的动力电池领域，其压能⼒差，成组需要加⼊很多辅材，导致电池包内部体积利⽤率低，所以⽤的较少，⼀般⽤在电⼦消费领域3C领域。
铝壳锂离子电池设计一、铝壳锂离子电池设计的内容铝壳锂离子电池设计包括：1、五金设计2、电芯设计五金设计包括：1、铝壳尺寸设计2、盖帽尺寸设计电芯设计包括：1卷针尺寸设计2、极片尺寸设计3、隔膜尺寸设计4、正负极负料设计5、刮粉位、留粉位尺寸确定6、极耳尺寸设计7、注液量设计8、其他辅助设计：胶纸尺寸等。
二、五金件设计1、电池尺寸参数厚度Hο、宽度Wο\高度Lο2、铝壳尺寸设计1.1铝壳尺寸参数：外厚H外、外宽W外、外高L外、正壁厚、侧壁厚、底厚、内厚H内、内宽W内、内高L内1.2铝壳尺寸参数设计：H外=H0-（0.2～0.4）mm；W外=W0-（0.2~0.3）mm；L外=L0-（1.0~1.5）mm；正壁厚=（0.2~0.4）mm；侧壁厚=（0.3~0.4）mm；底厚=（0.5~0.6）mm。
H内=H外-2*正壁厚；W内=W外-2*侧壁厚；L内=L外-底厚1.3盖帽尺寸参数：长度、宽度、厚度、铆钉位置、铆钉尺寸、边缘、连接片宽度、连接片长度、密封圈尺寸等。
1.4盖帽尺寸参数设计（主要由结构工程师根据铝壳尺寸完成）三、电芯参数设计1、卷针设计1.1方卷针厚度=（1.5~2.0）mm；1.2方卷针宽度≈壳内宽-壳内厚-卷针厚度-C（经验系数，C＞0）；1.3壳内厚≈卷芯、厚度1.4圆卷针与方卷针换算：方卷针宽度=（圆卷针直径*π-2*方卷针厚度）/2+C（经验系数）2、隔膜纸尺寸设计2.1 隔膜纸宽度=壳内高-（2~2.5）mm=电池高度-（3.5~4）2.2 隔膜纸长度=2*负极片长度+（16~25）mm（使用圆卷针时此值要大于使用方卷针）2.3 隔膜纸厚度（根据实际情况要求决定）3、极片尺寸设计3.1 负极片宽度=隔膜纸宽度-2mm正极片宽度=负极片宽度-（1~2）mm3.2 正极片长度=正极片折数*正极片平均折长（试卷，可建公式近似计算）负极片长度=负极片折数*负极片平均折长（试卷，可建公式近似计算）3.3正极片折数≈壳内厚/（0.33~0.35）负极片折数=正极片折数-13.4正极片厚度=铝箔厚度+附料厚度=铝箔厚度+（面密度/压实密度）负极片厚度=铜箔厚度+附料厚度=铜箔厚度+（面密度/压实密度）4、面密度设计正极面密度=（正极附料量-（0.05~0.1）g/【正极片长度-1/2*（刮粉位之和）】≈（41~46）mg/cm²负极面密度=正极面密度*正极克容量*正极活性物含量*（1.025~1.045）/(负极克容量*负极活性物含量)≈﹙18~21﹚mg/cm²5、附料量设计正极附料量=标称容量*（1.035~1.065）/正极克容量/正极活性物含量6、极耳尺寸设计极耳宽度=（3~5）mm；正极耳长度≈负极片宽度+电池厚度-C1（经验系数，可建公式近似计算）负极耳长度≈负极片宽度+电池厚度-C2（经验系数，可建公式近似计算）7、刮粉位、留粉位尺寸确定正极：A=正极耳宽度+（0~0.5）B≈方卷针宽度-A-1/2*CC=2*F（负极）+（6~10）mm负极：E=负极耳宽度F=E+2mm8、注液量设计注液量=电池设计容量/（310~320）四、电芯设计需要注意的几个问题1、电芯厚度1.1套壳时电芯厚度=（正极厚度+负极厚度+隔膜厚度）*空隙率系数+0.1mm正极厚度=正极片辊压厚度+烘烤反弹厚度）*（正极片折数-1）+铝箔厚度隔膜厚度=隔膜规格厚度*负极片折数*21.2正面套壳空间正面套壳空间=铝壳内厚-套壳时电芯厚度≥01.3侧面套壳空间侧面套壳空间=壳内宽—卷针宽度—卷针厚度—套壳时电芯厚度=（0~1）mm2、电池厚度2.1 设计电池厚度=（正极厚度+负极厚度+隔膜厚度）*空隙率系数+2*壳正壁厚正极厚度=（正极片辊压厚度+分容后反弹厚度）*（正极片折数-1）+铝箔厚度负极厚度=（负极片面密度/分容后压实密度）*负极片折数+铜箔厚度隔膜厚度=隔膜规格厚度*负极片折数*22.2 电池厚度空间电池厚度空间=电池厚度规格上限-设计电池厚度=（0.2~0.5）mm3、电池空隙率3.1 电池空隙率=（铝壳内部空间-正极所占空间-负极所占空间-铜箔铝箔所占空间-隔膜纸所占空间）/铝壳内部空间铝壳内部空间=壳内高*壳内宽*壳内厚正极所占空间=正极附料量/正极真实密度负极所占空间=负极料量/负极实密度铜箔所占空间=铜箔长度*铜箔宽度*铜箔厚度铝箔所占空间=铝箔长度*铝箔宽度*铝箔厚度隔膜纸所占空间=隔膜纸长度*隔膜纸宽度*隔膜纸厚度3.2 注液系数注液系数=注液量/电解液密度/（铝壳内部空间*电池空隙率）≈（0.7~0.9）。

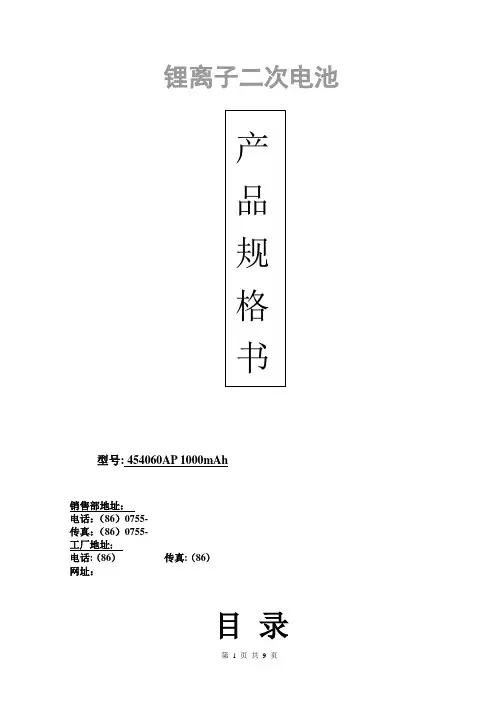

锂离子二次电池型号: 454060AP 1000mAh销售部地址：电话：（86）0755-传真：（86）0755-工厂地址：电话:（86）传真:（86）网址：目录●封面 (1)●目录 (2)●适用范围 (3)●引用标准 (3)●产品类型 (3)●产品规格 (3)●外观 (3)●性能 (3)●常规性能 (4)●环境适应性能 (5)●安全性能 (6)●技术和安全要求 (6)●包装、储存及运输 (7)●保质期限 (7)●电池使用时警告及注意事项 (8)●附：产品外形图 (9)1、适用范围：本产品规格适用于能源实业有限公司生产的二次锂离子电池主要性能指标的描述，此此份说明书仅适用于单体电池，用户请务必严格按说明书中的测试或使用方法进行使用，如有不明的事项，请与供应方协商解决。
