7.2.2直流电动机工作原理与结构图7-4直流电动机模型图7-4是一个最简单的直流电动机模型。
在一对静止的磁极N和S之间，装设一个可以绕Z-Z'轴而转动的圆柱形铁芯，在它上面装有矩形的线圈abcd。
这个转动的部分通常叫做电枢。
线圈的两端a和d分别接到叫做换向片的两个半圆形铜环1和2上。
换向片1和2之间是彼此绝缘的，它们和电枢装在同一根轴上，可随电枢一起转动。
A和B是两个固定不动的碳质电刷，它们和换向片之间是滑动接触的。
来自直流电源的电流就是通过电刷和换向片流到电枢的线圈里。
图7-5换向器在直流电机中的作用当电刷A和B分别与直流电源的正极和负极接通时，电流从电刷人流入，而从电刷B流出。
这时线圈中的电流方向是从a流向b,再从c流向d。
我们知道，载流导体在磁场中要受到电磁力，其方向由左手定则来决定。
当电枢在图7-5(a)所示的位置时，线圈ab 边的电流从a流向b,用于表示，cd边的电流从c流向d,用。
表示。
根据左手定则可以判断出，ab边受力的方向是从右向左，而cd边受力的方向是从左向右。
这样，在电枢上就产生了反时针方向的转矩，因此电枢就将沿着反时针方向转动起来。
当电枢转到使线圈的ab边从N极下面进入$极，而cd边从S极下面进入N极时，与线圈a端联接的换向片1跟电刷B接触，而与线圈d端联接的换向片2跟电刷A接触，如图7-5 (b)所示。
这样，线圈内的电流方向变为从d流向c,再从b流向a,从而保持在N极下面的导体中的电流方向不变。
因此转矩的方向也不改变，电枢仍然按照原来的反时针方向继续旋转。
由此可以看出，换向片和电刷在直流电机中起着改换电枢线圈中电流方向的作用。

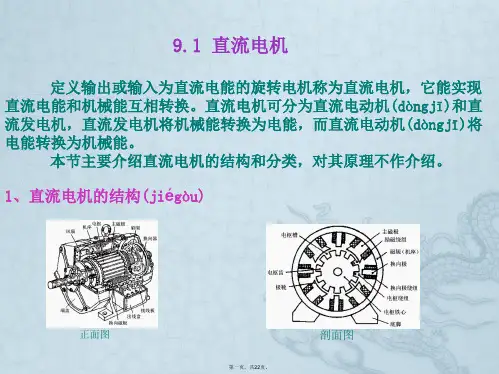

直流电机工作原理和结构一、直流电机工作原理直流发电机的工作原理直流电动机的工作原理电机的可逆运行原理两个定理与两个定则1、电磁感应定理在磁场中运动的导体将会感应电势，若磁场、体和导体的运动方向三者互相垂直，则作用导体中感应的电势大小为： e = B・l・v电势的方向用右手定则2.电磁力定律载流导体在磁场中将会受到力的作用，若磁场与载流导体互相垂直（见下图），作用在导体上的电磁力大小为：f = B」・i力的方向用左手定则（一）直流发电机的工作原理1.直流发电机的原理模型time01.1. A亘樵发电机工作原理电刷引击电势无书感题也势如LE 直流发电机工作原理2.发电机工作原理a、直流电势产生用电动机拖动电枢使之逆时针方向恒速转动，线圈边a b和c d分别切割不同极性磁极下的磁力线，感应产生电动势直流发电机的工作原理就是把电枢线圈中感应产生的交变电动势，靠换向器配合电刷的换向作用，使之从电刷端引出时变为直流电动势因为电刷A通过换向片所引出的电动势始终是切割N极磁力线的线圈边中的电动势。
