矿山地质学 第六章矿区地形地质图
（2）倾向
垂直于断层走向线，指向标高低的一方即是断层倾向。
（3）倾角
两相邻走向线 的平距与高差的 正切。
休息
4.断层断距与落差 （1）铅直地层断距
将任一等高线延长与两断煤交线相交得两交点 （B、H），两点间的标高差即是铅直地层断距。
（2）落差
将断层倾向线 与两断煤交线相交 得两交点（A、F）， 两点间的标高差 即是落差。
用断煤交线（而不是断层线）表示。 （1）正断层：上、下盘断煤交线间为无煤区，即等高线 断失。 （2）逆断层：上、下盘断煤交线间煤层重叠，同标高等 高线重复。
休息
2.等高线错动规律
下降盘同标高等高线逆煤层倾向方向错动； 上升盘同标高等高线顺煤层倾向方向错动。
休息
3.断层产状 （1）走向
分别位于两盘的两个同标高断煤交线点的连线即是 他：
井田边界、防水煤柱、钻孔见煤柱状、煤厚、煤层 倾角、储量块段等。
休息
（三）用途： 1.布置巷道、编制生产计划的重要依据； 2.分析构造规律的基础图件； 3.进行储量计算的基础图件； 4.布置勘探工程的基础图件； 5.编制其它地质图件的底图。
休息
二、各种地质现象在图上的表现 （一）单斜构造
休息
三.读图方法
1.单线追索 2.划分块段 3.逐块搞清 4.总体概括
休息
四.根据煤层底板等高线图编制地质剖面图 1.准备工作
（1）标剖面线 （2）绘高程线 （3）绘经纬线
2.投绘地质点
（1）直接投点法 （2）插入标高法 （3）走向延长法
3.对比连线
（1）连断层 （2）连煤层
4.绘出煤厚 5.整修成图
一、概述 （一）概念
用各高程 水平面与煤层 底板的交线在 水平面上的投 影线表示煤层 空间形态的图 件。
CAD地质图件(研究特选)
行业实操
21
第一节 地形地质图
行业实操
22
第一节 地形地质图
（2）岩层倾向与地面坡向一致，倾角 大于坡角
在山谷处“V”字的尖头指向下游； 在山脊处“V”字的尖头指向上山方向。 岩层露头线与地形等高线呈相反弯曲方向。
行业实操
23
第一节 地形地质图
行业实操
24
第一节 地形地质图
（2）岩层倾向与地面坡向一致，倾角小
2

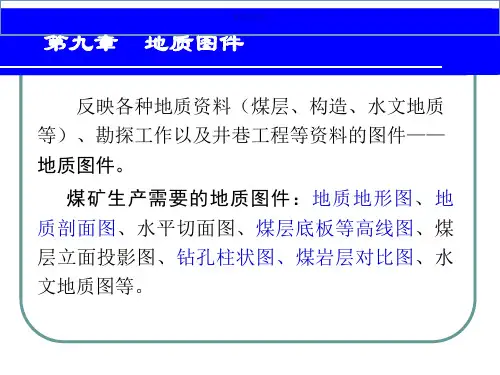

第九章 矿山常用地质图件
第一节 地形地质图 第二节 地质剖面图 第三节 水平切面图 第四节 煤层底板等高线 第五节 煤层立面投影图
行业实操
3
第一节 地形地质图
一、概述 （一）概念
地形地质图是表示研究区的地形特征、地层、 矿产分布、岩层产状及地质构造特征的图件。 （二）内容
在地形图的基础上，加绘地质资料（断层、 煤层、标志层等）形成的图件。
8
行业实操
9
第一节 地形地质图
二、编制方法 （一）地形地质图的填绘
基础图件 —— 地形图 选择填图区内典型、完整、具有代表性的剖面，进行 详细测量和研究。按照一定的比例尺，确定观测路线、观 测点距，对露头进行观察、描述，把地质界线（地层界线、 构造线）填绘到图上。
行业实操
10
第一节 地形地质图
h1＞h2 ∴ m1＞m2
行业实操
16
第一节 地形地质图
行业实操
17
第一节 地形地质图
2）岩层产状厚度一定时，露头宽度随地形坡向、 坡角的不同，变化很大0～无穷大（即坡面出露同 一岩层）。
P
C D S
行业实操
18
第一节 地形地质图
3）岩层厚度不变，地形坡向、坡角一定，露头宽 度随岩层面与地面的夹角γ的不同而变化，直至 三者平行时，整个坡面出露同一岩层。
矿井地质制图(煤矿)
四、矿井地质图的质量标准 • 评定矿井地质图的质量标准，主要应包括图纸的精度、图 纸的内容，以及工艺质量等三个方面。 1．精度 1)地质资料的收集程度 各种原始地质资料，包括地面露头、 老窑调查资料，各项勘探工程和井巷工程编录资料和各种 有关的图表及综合性资料等是否进行了充分利用。 2)对地质问题分析判断的合理性 获得的原始资料做出合乎 规律的解释，特别是对采掘工程有直接影响的各项地质变 化的控制程度作出客观的分析，并在图上加以反映，对编 图范围的地质条件提出总体的规律性认识。 3)绘图和底图的精度 对主要指剖面图上的高程线、平面图上的坐标方格网、 各种图件的展点、勾线精度是否达到允许误差，还包括各 种图件之间是否符合对应关系。 对底图的要求是：测量底图不能放大，地质图要与测 量图同比例，要采用统一的坐标系统。
矿井地质制图
地高051
矿井地质图概述
• • • • • • 概念 矿井地质图在煤矿生产中的用途 矿井地质图的种类 矿井地质图的特点 矿井地质图的质量标准 平面图、水平切面图、立面图、剖面图和层面图
第一节 矿井地质图概述
概念
• 矿井地质图是在煤矿生产建设过程中，根据煤田勘探、补充勘
探和矿井地质等资料编制而成的，反映井田内各种地质现象的 总体情况、相互关系和变化规律以及与井巷工程之间相互关系 的综合性地质图件。
• 它表现了井田范围内煤层的赋存状态、构造特征、开采技术条 件及其变化规律，以及它们与井巷工程之间的相互关系等，是 一系列综合性图件的总称。
一、矿井地质图在煤矿生产中的用途
矿井地质图是煤矿生产建设重要的技术基础资料。从矿 井基本建设开始，贯穿于开拓、掘进、回采各阶段，直到 矿井开采结束的各工作环节都离不开矿井地质图。它的主 要作用可概括为以下五点： (1)为煤矿各级业务部门组织生产、进行生产管理的工具。 (2)是矿井制定开拓方案，进行采区、工作面设计和开采方案 选择的基础图纸。 (3)是矿井制定与实施远景规则，安排月度、年度采掘计划和 工作面衔接计划的必备图件。 (4)是矿井生产地质勘探、各种工程布臵及水平延深、新区开 拓和进行资源勘探的基础资料。 (5)是矿井储量管理、三量动态统计、回采率检测及矿井边角 煤往的处理、矿井收尾时残留储量计算的必备图纸。 (6)是矿井地质工作者开展分析、研究和预测各种地质因素的 基础图件。
矿井地质图件(共54张PPT)
注意：〔1〕先画核部地层界线，然后向两翼扩展。
〔2〕没有产状的岩层，可根据同一翼其它岩层的产状作图；厚度可根据另一翼 同一岩层的厚度作图。
〔3〕同一翼上产状不一致时，在保持岩层厚度不变的情况下，调整 个产状，使之逐渐过度到与同一翼其它产状一致。
未调整倾角所做剖面
调整倾角所做剖面
3〕根据地形地质图及深部钻孔与巷道资料编制大比例尺剖面： 作图方法与单斜岩层根本相同。由于构造比较复杂，作图前应
岩层倾向与地形坡向一致，岩层倾角小于地形坡角，露头形态：与等高线一致，比 等高线狭窄。
4、地形地质图
单斜岩层的露头形态在山脊，沟谷中遵循“V〞字形法那么。 以下图为某区地形地质图地层露头呈NNE向展布。
A处地层露头线的弯曲方向与等高线一致，比等高线开阔，说明倾向、坡向相反，故岩层向西 倾斜。
B处露头线弯曲方向与等高线相反，说明倾向、坡向一致，且α＞β，岩层向西倾斜。 上述分析说明：本区地层走向北北东，倾向南西西向，倾角较陡。
地质界线、钻孔、井巷工程等。地质剖面图应注明剖面方 向、比例尺、图例和图签。 〔三〕用途研究地质构造的主要图件，井口位置选择、开拓方 式、水平划分、巷道系统底图。
〔四〕绘制方法
〔一〕利用地形地质图编制剖面图
〔1〕剖面位置的选择原那么： A、剖面尽可能切穿各时代的地层。
B、剖面尽可能切穿区内最高、最低点，表现区内的地形特征。
〔2〕没有产状的岩层，可根据同一翼其它岩层的产状作图； .
立面图采在用正剖射标面高投上影，填投影绘面为地竖直质面，内投影容线为时垂直，于竖应直面先的一划组水出平线断。 层线，剖面内的断层线是断层
〔5ห้องสมุดไป่ตู้水平岩层露头宽度决定于岩层厚度及地形坡度：
A〔、2〕把面岩已层探与位明于的剖范煤围层面Ⅱ底处板的：标高交资料线投到，平面当图上剖〔钻面孔、方巷道向、小垂窑、直地表断露头层等资走料〕向。 是，剖面内的断层倾角为
〔2〕没有产状的岩层，可根据同一翼其它岩层的产状作图；厚度可根据另一翼 同一岩层的厚度作图。
〔3〕同一翼上产状不一致时，在保持岩层厚度不变的情况下，调整 个产状，使之逐渐过度到与同一翼其它产状一致。
未调整倾角所做剖面
调整倾角所做剖面
3〕根据地形地质图及深部钻孔与巷道资料编制大比例尺剖面： 作图方法与单斜岩层根本相同。由于构造比较复杂，作图前应
岩层倾向与地形坡向一致，岩层倾角小于地形坡角，露头形态：与等高线一致，比 等高线狭窄。
4、地形地质图
单斜岩层的露头形态在山脊，沟谷中遵循“V〞字形法那么。 以下图为某区地形地质图地层露头呈NNE向展布。
A处地层露头线的弯曲方向与等高线一致，比等高线开阔，说明倾向、坡向相反，故岩层向西 倾斜。
B处露头线弯曲方向与等高线相反，说明倾向、坡向一致，且α＞β，岩层向西倾斜。 上述分析说明：本区地层走向北北东，倾向南西西向，倾角较陡。
地质界线、钻孔、井巷工程等。地质剖面图应注明剖面方 向、比例尺、图例和图签。 〔三〕用途研究地质构造的主要图件，井口位置选择、开拓方 式、水平划分、巷道系统底图。
〔四〕绘制方法
〔一〕利用地形地质图编制剖面图
〔1〕剖面位置的选择原那么： A、剖面尽可能切穿各时代的地层。
B、剖面尽可能切穿区内最高、最低点，表现区内的地形特征。
〔2〕没有产状的岩层，可根据同一翼其它岩层的产状作图； .
立面图采在用正剖射标面高投上影，填投影绘面为地竖直质面，内投影容线为时垂直，于竖应直面先的一划组水出平线断。 层线，剖面内的断层线是断层
〔5ห้องสมุดไป่ตู้水平岩层露头宽度决定于岩层厚度及地形坡度：
A〔、2〕把面岩已层探与位明于的剖范煤围层面Ⅱ底处板的：标高交资料线投到，平面当图上剖〔钻面孔、方巷道向、小垂窑、直地表断露头层等资走料〕向。 是，剖面内的断层倾角为
6+矿井地质制图
置F1和煤层产状158°∠30°(倾向、倾角)、断层产状 202°∠45°，以及垂直断层走向方向落差为X＝17m，要求根 据测定的产状作断煤交线，并推测-200m水平见断层的位置。 ⑪ 画出-200煤层及断层等高线； ⑫ 根据断层落差求出断层水平断距； ⑬ 画出上下盘断煤交线； -150 ⑭ 画出下盘-150m及-200m高程线。
2.2 绘制煤层底板等高线图的方法……1
2.2 绘制煤层底板等高线图的方法…2
2.3 煤层底板等高线图中断煤交线的绘制
剖面法
2.3 煤层底板等高线图中断煤交线的绘制
断层面等高线法
已知：在-150m煤层平巷中，实测正断层上盘煤层断失点的位
置F1和煤层产状150°∠30°(倾向、倾角)、断层产状 202°∠45°，以及地层断距为X＝17m，要求根据测定的产状 作断煤交线，并推测-200m水平见断层的位置。 ⑪ 画出-200煤层及断层等高线； ⑫ 根据地层断距求出地层水平断距； ⑬ 画出上下盘断煤交线； ⑭ 画出下盘-150m及-200m高程线。
断 层 两 侧 煤 层 的 连 接
褶 曲水 转平 折切 端面 的图 绘上 制
四. 煤层立面投影图
煤层立面投影图简称立面图，是以竖直面为投影面的
煤层构造图，是急倾斜煤层矿井特有的必备图件。
4.1 煤层立面投影图的特点
在煤层立面投影图上，煤层走向线均为水平直线，不
能反映煤层沿走向和倾向方向的产状变化。
地层断距
剖面方向垂直地层走向
时，上、下盘中同一地 层层面的垂直距离 （H0） 。
水平地层断距 铅直地层断距
Hf
0 sin
H0 Hf sin
H0 Hg cos
煤矿地质学——矿井地质制图
煤层地板等高线图是反映某一煤层空间形态特 征的图件，又称煤层构造平面图，也有叫煤层 图。
一、生产矿井编制煤层地板等高线图方法简述
生产矿井编制煤层地板等高线图是以分煤 层采掘工程平面图为底图。具体编制方法可参 考如下步骤：
（一）整理和填绘实际资料
编制煤层地板等高线图，首先要把编图资料进行整理，把各种 实际材料填绘在采掘工程平面底图上。
第二节 水平切面图
编制水平切面图的方法归纳起来有三种： （1） 根据井巷实测资料编制； （2）根据地质剖面图编制； （3）根据煤层地板等高线图编制。 一、根据井巷实测资料编制水平切面图 二、根据地质剖面图编制水平切面图 三、根据煤层地板等高线图编制水平切面图
第三节 煤层地板等高线图
1、煤层地板高程的换算和填绘；
2、钻孔资料的投绘；
3、井下产状和构造的填绘；
4、煤厚资料的填绘；
（二）绘制煤层地板等高线
1、插如法：
2、剖面法：
（1）在采掘工程平面图上按坐标绘出剖面线，并注明其编号。
（2）根据实际资料修改或重新编制矿井地质剖面图。对于被 剖面切线过的钻孔、主要巷道位置、巷顶标高以及巷道在煤系中 所处的层位，剖面中构造线的位置等均应进一步校核。
矿井综合地质图件的种类，各矿不完全相同，应根据各 矿具体地质情况和生产上的需要来确定。一般矿井经常 使用的综合地质图件有下列几种：
井田地形地质图（基岩地形地质图）
煤系综合柱状图
煤、岩层对比图
矿井地质剖面图
开采水平切面地质图（水平切面图）
煤层地板（或顶板）等高线图
煤层立面投影图（立面图）
储量计算图
第九章 矿井地质制图
通过井下地质编录和井田地质勘探工作，收集到大 量的原始地质资料。但是，这些资料只反映某一巷道局 部的个别的地质现象，不能反映地质现象的总体情况、 相互关系和变化规律，因而它还不能满祝煤矿生产的需 要。要全面的反映各种地质现象的相互关系和变化规律， 还必须将丰富的地质资料，经过去粗取精、去伪存真、 由此及彼、由表及里的分析研究、综合整理，编制各种 综合地质图件。
一、生产矿井编制煤层地板等高线图方法简述
生产矿井编制煤层地板等高线图是以分煤 层采掘工程平面图为底图。具体编制方法可参 考如下步骤：
（一）整理和填绘实际资料
编制煤层地板等高线图，首先要把编图资料进行整理，把各种 实际材料填绘在采掘工程平面底图上。
第二节 水平切面图
编制水平切面图的方法归纳起来有三种： （1） 根据井巷实测资料编制； （2）根据地质剖面图编制； （3）根据煤层地板等高线图编制。 一、根据井巷实测资料编制水平切面图 二、根据地质剖面图编制水平切面图 三、根据煤层地板等高线图编制水平切面图
第三节 煤层地板等高线图
1、煤层地板高程的换算和填绘；
2、钻孔资料的投绘；
3、井下产状和构造的填绘；
4、煤厚资料的填绘；
（二）绘制煤层地板等高线
1、插如法：
2、剖面法：
（1）在采掘工程平面图上按坐标绘出剖面线，并注明其编号。
（2）根据实际资料修改或重新编制矿井地质剖面图。对于被 剖面切线过的钻孔、主要巷道位置、巷顶标高以及巷道在煤系中 所处的层位，剖面中构造线的位置等均应进一步校核。
矿井综合地质图件的种类，各矿不完全相同，应根据各 矿具体地质情况和生产上的需要来确定。一般矿井经常 使用的综合地质图件有下列几种：
井田地形地质图（基岩地形地质图）
煤系综合柱状图
煤、岩层对比图
矿井地质剖面图
开采水平切面地质图（水平切面图）
煤层地板（或顶板）等高线图
煤层立面投影图（立面图）
储量计算图
第九章 矿井地质制图
通过井下地质编录和井田地质勘探工作，收集到大 量的原始地质资料。但是，这些资料只反映某一巷道局 部的个别的地质现象，不能反映地质现象的总体情况、 相互关系和变化规律，因而它还不能满祝煤矿生产的需 要。要全面的反映各种地质现象的相互关系和变化规律， 还必须将丰富的地质资料，经过去粗取精、去伪存真、 由此及彼、由表及里的分析研究、综合整理，编制各种 综合地质图件。
矿井工程制图图例2
地质测量专业图例第六章地质测量专业图例编号符比例号尺名称1:500和1:10001:2000 1:5000 说明一、井下测量控制点1 经纬仪导线点永久临时同右不表示点号注在巷道内，底板高程(有轨道的以轨面为准)原则上注在点的右边。
陀螺导线点用颜色表示2 罗盘导线点同右3 巷道底板高程同右指两个控制点间加测的特征点，变坡点底板高程4 水准基点同右“┬、┴、├”符号分别表示在“顶、底、帮”的位置编号符比例号尺名称1:500和1:10001:2000 1:5000 说明二、巷道5 岩巷按实际宽度绘制0.320.5当巷道宽度>4m时按实际宽度绘制，半煤岩巷按煤巷绘制。
若岩石超过断面4/5时，按岩巷绘制6 煤巷同上0.320.5岩煤层倾角＞45°，应加绘立面投影图，此时在平面图上井巷工程可视情况用单线绘制7 倾斜巷道同上回采工作面煤层倾角的箭头符号用此规格8 厚煤层人工分层按实际宽度绘制不表示可选择不同颜色用实线表示分层,注记颜色可随巷道颜色⎪⎪⎪⎪⎪⎩⎪⎪⎪⎪⎪⎨⎧⎪⎪⎪⎪⎪⎭⎪⎪⎪⎪⎪⎬⎫⎪⎪⎪⎪⎪⎭⎪⎪⎪⎪⎪⎬⎫三分层二分层一分层地质测量专业图例编号符比例号尺名称1:500和1:10001:2000 1:5000 说明9 水仓按实际宽度绘制0.5内涂浅绿色10 水闸门不表示符号由宽到窄为水流方向，内涂绿色11 水闸墙不表示符号内涂绿色编号符比例号尺名称1:500和1:10001:2000 1:500012 井底车场、水仓、硐室按实际比例参照1:2000的符号绘制地质测量专业图例编号符比例号尺名称1:500和1:10001:2000 1:5000 说明三、回采工作面13采空区边界颜色年度尾数1 62 73 84 95 0编号符比例号尺名称1:500 1:1000 1:200014 单一煤层单一煤层说明：表示采空区可以斜线和色框并用，亦可只画色框地质测量专业图例编号符比例号尺名称1:500 1:1000 1:200015 厚煤层人工分层厚煤层人工分层柱状为某一煤层煤厚全厚，采厚分层注记编号符比例号尺名称1:500 1:1000 1:200016 急倾斜倒台阶立体图平面图说明：图上双线巷道不易表达时，可用单线地质测量专业图例编号符比例号尺名称1:500 1:1000 1:200017 急倾斜倾斜分层立面图平面图说明：图上双线巷道不易表达时，可用单线编号 名 称 代 号 颜 色四、年代地层单位 (注：色块右测数值为红R 、绿G 、蓝U 的调色值)18 新 生 界 K ZR:U:G:21121133 19 中 生 界 M ZR:U:G:018190 20 古 生 界 P ZR:U:G:199143109 21 元 古 界 P tR:U:G:20610138 22 太 古 界 A rR:U:G:231173173 23 第 四 系 QR:U:G:254225139 24 第 三 系 RR:U:G:252199109 25 白 垩 系 KR:U:G:18918977 26 侏 罗 系 JR:U:G:85191255 27 三 叠 系 TR:U:G:255170255地质测量专业图例编号名 称代 号颜 色28 二 叠 系 PR:U:G:23519884 29 石 炭 系 CR:U:G:203203190 30 泥 盆 系 DR:U:G:1462439 31 志 留 系 SR:U:G:14911721 32 奥 陶 系 OR:U:G:154250214 33 寒 武 系 ∈R:U:G:184252192 34 震 旦 系 ZR:U:G:2477272 35 全 新 统 Q 4(Q h ) R:U:G:255245176 36 上更新统Q 3 R:U:G:255237106 37 中更新统 Q 2R:U:G:25523264 38 下更新统 Q 1R:U:G:2552230⎪⎪⎪⎪⎪⎭⎪⎪⎪⎪⎪⎬⎫pQ 统新更编号 名 称 代 号 颜 色39 上 新 统N 2R:U:G:241211163 40 中 新 统 N 1R:U:G:23017379 41 渐 新 统E 3 R:U:G:252209109 42 始 新 统E 2 R:U:G:30230150 43 古 新 统E 1 R:U:G:25013827 44 上白垩统 K 2R:U:G:210203151 45 下白垩统 K 1R:U:G:1911910 46 上侏罗统 J 3R:U:G:150228254 47 中侏罗统 J 2R:U:G:108217253 48 下侏罗统 J 1R:U:G:46201252 49 上三叠统 T 3R:U:G:255191223⎪⎪⎪⎪⎪⎭⎪⎪⎪⎪⎪⎬⎫E系三第下⎪⎪⎪⎪⎭⎪⎪⎪⎪⎬⎫N系三第上地质测量专业图例编号名 称代 号颜 色50 中三叠统 T 2R:U:G:255149202 51 下三叠统 T 1R:U:G:255106181 52 上二叠统 P 2R:U:G:244218138 53 下二叠统 P 1R:U:G:27181110 54 上石炭统 C 3R:U:G:221207193 55 中石炭统 C 2R:U:G:184170156 56 下石炭统 C 1R:U:G:177184177 57 上泥盆统 D 3R:U:G:252163109 58 中泥盆统 D 2R:U:G:250675 59 下泥盆统 D 1R:U:G:187504 60 上志留统 S 3R:U:G:221208119编号 名 称 代 号 颜 色61 中志留统 S 2R:U:G:2151901962 下志留统 S 1R:U:G:184162763 上奥陶统 O 3R:U:G:17624921364 中奥陶统 O 2R:U:G:13218715965 下奥陶统 O 1R:U:G:12318719666 上寒武统 ∈3R:U:G:17920417967 中寒武统 ∈2R:U:G:15715711968 下寒武统 ∈1R:U:G:16714013169 上震旦统 Z 2R:U:G:2151168370 下震旦统 Z 1R:U:G:1975858地质测量专业图例编号名称代号71 凤山阶∈3f72 长山阶∈3ch73 崮山阶∈3g74 张夏阶∈2zh75 徐庄阶∈2x76 龙王庙阶∈1177 沧浪铺阶∈1c78 筇竹寺阶∈1q五、跨统、并层及时代不肯定的年代地层单位的表示79 侏罗系中统和上统的邻接部分J2-380 二叠系上统和下统的总和P1+281 上寒武统或下奥陶统∈1q/O182 表示有疑问寒武系中统∈2？⎪⎪⎪⎪⎪⎭⎪⎪⎪⎪⎪⎬⎫统武寒上统武寒中⎪⎪⎪⎪⎪⎭⎪⎪⎪⎪⎪⎬⎫统武寒下⎪⎪⎪⎪⎪⎭⎪⎪⎪⎪⎪⎬⎫编号名称符号说明83 地层产状横线表示地层走向，垂线表示地层的倾向，垂线的顶端注明实测倾角84 直立地层产状箭头方向表示岩层顶面85 水平地层产状86 倒转地层产状箭头方向表示岩层顶面方向87 片理走向及倾向83-88图例用于1：5000或更小比例尺88 节理走向及倾向（1）煤层（2）岩层89 实测整合地层界线0.15用于地形地质图、水平地质切面图、地质剖面图地质测量专业图例编号名称符号说明90 推测整合地层界线用于地形地质图、水平地质切面图91 实测假整合地层界线(1)用于地形地质图、水平地质切面图(2)用于地质剖面图92 推测假整合地层界线93 实测不整合地层界线(1)用于地形地质图、水平地质切面图(2)用于地质剖面图94 推测不整合地层界线95 基岩露头线96 层位连线用于煤岩层对比图也用于标志层连线编号名称符号说明六、岩石单体符号97 动物化石98 植物化石99 植物根100 植物碎片101 生物屑102 虫迹103 礁104 藻地质测量专业图例编号名称符号说明七、沉积岩105 覆盖土主要指表土、壤土、积土层、淤泥。
CAD地质图件
A.地形坡度一定，露头宽度与岩层厚度成正比。 B.岩层厚度一定，露头宽度与地形坡角大小成反比， 当坡角等于90°时（陡壁处），岩层的顶底界线重合， 露头宽度为0。
资料仅供参考
第一节 地形地质图
资料仅供参考
第一节 地形地质图
（二）单斜岩层
1.单斜岩层的露头宽度
露头宽度：岩层在地表出露宽度的水平投影。 在大比例尺地质图上，岩层露头宽度变化很大， 影响露头宽度的因素有：岩层厚度、岩层产状、 地形变化。 1）岩层厚度：地形的坡向、坡角一定时，露头 宽度的变化与岩层厚度成正比。
第一节 地形地质图 第二节 地质剖面图 第三节 水平切面图 第四节 煤层底板等高线 第五节 煤层立面投影图
资料仅供参考
第一节 地形地质图
一、概述 （一）概念
地形地质图是表示研究区的地形特征、地层、 矿产分布、岩层产状及地质构造特征的图件。 （二）内容
在地形图的基础上，加绘地质资料（断层、 煤层、标志层等）形成的图件。
第二节
资料仅供参考
地质剖面图
3.投绘巷道剖面 剖面线所切过的井巷工程，按照它在剖面线上的位置
和标高投绘。原则上只绘制剖面切过的巷道，也可将平面 上待投巷道中的各个测点向剖面作垂线，求得与剖面线的 交点，再按其位置和标高绘制，用虚线链接。 4.投绘煤层和构造点
按位置、标高、倾角和倾向直接填绘在剖面图上。当 需要利用剖面线附近的构造和煤层资料时，可采用走向延 长法和辅助剖面法投绘。 5. 对比连线
地质剖面图
6.分析连线
根据剖面所处的构造形态，确定地层倾向，把勘探工 程中相同的层位点用圆滑曲线连接。链接顺序：基岩界面 →断层线→地层线和煤层底板线。
断层线，先找到断层点，再利用平面图上断层走向与 剖面走向的夹角求出断层在剖面上的视倾角，即可绘制， 也可通过两个或两个以上的断层点的连线进行绘制。
资料仅供参考
第一节 地形地质图
资料仅供参考
第一节 地形地质图
（二）单斜岩层
1.单斜岩层的露头宽度
露头宽度：岩层在地表出露宽度的水平投影。 在大比例尺地质图上，岩层露头宽度变化很大， 影响露头宽度的因素有：岩层厚度、岩层产状、 地形变化。 1）岩层厚度：地形的坡向、坡角一定时，露头 宽度的变化与岩层厚度成正比。
第一节 地形地质图 第二节 地质剖面图 第三节 水平切面图 第四节 煤层底板等高线 第五节 煤层立面投影图
资料仅供参考
第一节 地形地质图
一、概述 （一）概念
地形地质图是表示研究区的地形特征、地层、 矿产分布、岩层产状及地质构造特征的图件。 （二）内容
在地形图的基础上，加绘地质资料（断层、 煤层、标志层等）形成的图件。
第二节
资料仅供参考
地质剖面图
3.投绘巷道剖面 剖面线所切过的井巷工程，按照它在剖面线上的位置
和标高投绘。原则上只绘制剖面切过的巷道，也可将平面 上待投巷道中的各个测点向剖面作垂线，求得与剖面线的 交点，再按其位置和标高绘制，用虚线链接。 4.投绘煤层和构造点
按位置、标高、倾角和倾向直接填绘在剖面图上。当 需要利用剖面线附近的构造和煤层资料时，可采用走向延 长法和辅助剖面法投绘。 5. 对比连线
地质剖面图
6.分析连线
根据剖面所处的构造形态，确定地层倾向，把勘探工 程中相同的层位点用圆滑曲线连接。链接顺序：基岩界面 →断层线→地层线和煤层底板线。
断层线，先找到断层点，再利用平面图上断层走向与 剖面走向的夹角求出断层在剖面上的视倾角，即可绘制， 也可通过两个或两个以上的断层点的连线进行绘制。
煤矿完整制图图例
煤矿完整制图图例机电专业图例一、采煤、掘进专业图例1.打煤眼2.打岩眼3.放炮4.支柱5.运料6.回柱放顶7.移输送机8.装煤、运煤9.打密集支柱10.准备及检修11.移支柱12.移支架13.移风管14.支木垛15.回收木垛16.刨煤机刨煤17.开缺口18.采煤机割煤19.采煤机下放20.单体支柱21.切顶支柱22.液压支架一般符号23.放顶煤支架悬(滑)移顶梁支架24.铰接顶梁25.双滚筒采煤机26.单滚筒采煤机27.刨煤机连续采煤机(掘采机)一般符号28.全断面掘进机29.部分断面掘进机30.钻井机31.反井钻机32.铺金属网及底网33.煤层高硫分区34.采空区煤层可采边界线煤层合并边界线可采部分不可采部分S向左成45°倾斜的平行线，中间面“S”按实际情况绘制，在范围内侧涂5～10mm，彩色影线夹矸0.7m为煤层分叉合并分界值35.分开部分36.合并部分37.指北针N根据图纸大小自行确定但箭头宽与长之比为1:3按实物缩制38.村庄39.河流40.金属网假顶41.塑料网假顶当面积大时，只涂范围内侧10～20mm42.采空区回采工作面推进方向43.采区编号44.采区可采储量45.采区服务年限46.采区生产能力47.采区开采起止年限48.接替采区名称坡度值可直接用度或千分数标注。
49.采空区50.回采工作面51.接替进度52.坡度53.巷道与轨道坡度段号54.矿区边界线55.勘探边界线56.井田境界线57.采区边界线58.可采边界线煤矿是目前我国主要的能源之一，而采矿过程中需要使用各种机械设备。
下面是一些常见的煤电钻、采、掘、运机械设备以及通风专业和井下轨道、运输调度及其他机械设备的图例。
煤电钻、采、掘、运机械设备图例包括井下钻机、探水钻机、凿岩机、水枪、喷浆机、混凝土搅拌机、混凝土喷射机、锚杆安装机、锚杆钻机、锚索张拉机、凿岩台车（钻车）和钻装机。
井下运输机械设备图例包括刮板输送机、可弯曲刮板输送机、溜槽、带式输送机、可伸缩带式输送机、破碎机、带式转载机、刮板转载机、矿用绞车、回柱绞车、调度绞车、液压安全绞车、蓄电池式电机车、矿用内燃机车、轨道梭车和胶轮梭车。
煤矿完整制图图例
55
煤层为零 点边界
56 煤层等高线
57
平衡表内 储量块段
58
平衡表外 储量块段
59 水 泵
标准文案
线宽为 1.2mm
线宽为 1.2mm
a
+100
b
-100
25-111b 2.45m 15°
394000m2
25-111b 2.45m 15°
3 94 00 0m 2
线宽为 0.25mm
线宽为 0.30mm,注明煤柱 名称，批准机关及文号
流量364咸水泉观测时间矿化度流量ls365水井观测时间井深井口至水面深度366长期观测井观测日期流量水位高程367抽水井流量368坎儿井流量ls369河流观测站10370临时河流观测站10标准文案大全371沟渠堰坑站372气象观测站373最高洪水位线022015374地下水等水位线375等水压线02376承压水顶板或底板等深线10377咸水顶板或淡水底板等深线0210378基岩等高线379以砂砾石为扇边界线0215380连续分布的多年冻土界线短线指冻土方向381河床漏水15标准文案大全382地下水流向15箭头长4mm粗02mm383水位曲线01515384流量曲线01515385水质类型分区界线10386富水性界线387矿化度界线03388河流排泄地下水389河流补给地下水390河道建闸河流宽度大于图上4mm时按实际比例绘制标准文案大全391滞洪区按实际范围绘制392岩溶区地表水渗漏处0210393生产平硐长期观测站观测起止日期最小流量最大394有水流生同上395有水小窑积水小窑396主要含水层除第四系和奥陶系的岩层涂本系代表颜色外其余主要含水层一律涂浅蓝色397潜水位线用于水文地质剖面图上
─ ─
─ ─ ─
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
作业1.上图为某矿井的地形图，比例尺1：10000，试求解下列问题：•（1）求出B770点的大致平面坐标；
•（2）分别求出M、P两点的高程及高差△H；
•（3）求P-A680直线的水平距离、坡度、倾斜长度和方位角；
•（4）绘制出P—A680线的地形剖面图；
•（5）若B770位置计划为矿区后期风井位置，需要从二号斜井修筑一条
简易公路到达该点，坡度为8%，试确定线路最短的最优方案并说明理由。
作业2.如下图为某矿煤层底板等高线图，比例为1：10000。
-200比例尺：1：10000
Q
-200-
300-400-500C p O C -6
00-300-400-50022
2
(1)判断上图褶皱构造是向斜还是背斜？
(2)说明该断层的性质，在图上表示断层产状要素并作简要说明；
(3)利用该煤层底板等高线图，在Q 点求该煤层的产状要素并作简要说明。
