常用量具仪表的正确使用与维护保养

温度测量仪表安全操作保养规程温度是生产和科研过程中非常重要的参数之一，对于各种需要进行温度测量的场合，温度测量仪表的作用不可或缺。

为了保障工作安全和仪表使用寿命，制定温度测量仪表安全操作保养规程，具体如下：一、安全操作规程1.严格按照仪器的使用说明进行操作，并确保电源质量符合要求；2.随时关注仪器的显示，如发现异常情况应及时停机处理；3.使用前应对仪器进行充分的检查，在仪器完全安装后方可启动检测程序；4.在安装仪器前，应根据用户手册中给出的仪器安全技术规程，施工人员或使用人员要预估有效的场合宽度以及检测范围等因素；5.单人的操作不要超过规定时间，如有特殊情况，可以请同行协助操作。

二、使用保养规程1. 常规维护1.在使用前请先检查仪器的线路部分是否断掉或者短路，且避免设备与电器等设备放置在同一电源上。

2.锅炉、窑炉等工业场合中，所有安装的温度计均要配备保护管，以保护温度计并延长使用寿命；3.在操作过程中，切勿敲打或碰撞仪表。

4.请勿给仪表施加剧烈的脉冲信号，以免对仪表产生不良影响。

2. 保养方法1.仪器在长时间内未使用时，应及时断开电源。

同时检查仪器的热电偶、连接头、仪表内部，特别是该仪表所搭接的其他设备是否正常。

2.当测量精度下降明显时，应及时对仪器进行校准/修理，并在保养记录中标注；3.对长时间不使用的仪器和存放在湿度高的环境中的仪器，应定期检查仪器的连接头和接线，特别是检查连接头针脚端部是否氧化，以防接触不良或影响精度；4.定期更换使用过久的熔接盘。

三、仪表存放和运输安全规程1.运输仪表时，应尽量防止撞击或挤压；2.仪表在运输过程中应放置在防震、防护的密封容器中，特别对多样式的安装部件进行单独密封包装；3.存放时，仪表应安放在干燥通风、无腐蚀性气体、清洁温度适宜的场所；4.存放时，仪表应悬挂于挂架上或者安放于仪表盒中避免长时间受压，应防止仪表受潮；四、紧急处理程序1.如发现异常或发生事故时，应第一时间切断电源，并采取必要措施进行紧急处理；2.若仪表开机后一直显示错误或无显示，应尽快通过正常报验程序进行检测。

计量器具的使用、维护、保养管理规程目的：建立计量器具使用、维护、保养的管理规程，延长其使用寿命。

范围：适用于所有计量器具的使用、维护、保养的管理。

责任：设备动力部、质量部、生产技术部对本规程负责实施。

内容：1.计量器具须专人专用（设备上的附件除外），定期保养，做好计量器具的防尘、防震、防霉、防潮、防光照射的日常维护，所有精密、关键计量器具必须有使用记录。

2.无合格标记以及已超过检定期限的计量器具不得使用，使用人有权拒绝使用上述计量器具。

3.计量器具使用人员必须熟悉该器具的正确使用方法和维修保养知识，使用前后均应检查仪器，确保仪器处于正常状态。

4.使用者在计量人不在现场的情况下，严禁擅自拆装、移动计量器具，使用中发现问题应及时向有关人员反映。

5.1 衡器的使用和维护5.1.1 机械秤的使用和维护5.1.1.1称量前应使秤体放置在平坦的地面或工作台上，无悬空现象，秤体不能有倾斜现象。

5.1.1.2游砣移至计量杠杆的零点，计量杠杆在视准器内摆动均匀正常。

5.1.1.3称量物品时，不可猛烈冲击台面。

5.1.1.4每次称量时，不应超过秤的最大秤量值。

5.1.1.5砣挂和增砣不能互换使用。

5.1.1.6秤使用完后，应放置在干燥清洁的地点，严防潮湿，不要与具有腐蚀性物品一起存放。

不要任意拆卸修理。

5.2 电子秤的使用和维护5.2.1电子秤切勿在高温、高湿、粉尘严重和振动严重的环境中放置和使用。

5.2.2称重时应轻拿轻放，避免冲击台面。

5.2.3切勿超载。

5.2.4避免使用有机溶剂涂擦仪表表面。

5.2.5电子秤出现故障应及时请专业人员修理，不得擅自修理。

5.3 天平的使用和维护5.3.1 机械天平5.3.1.1工作环境：天平使用周围不能有明显的气流，不能吹动天平摆动，不能有振动。

5.3.1.2天平应放置在水平的工作台上，底座平稳，不晃动，不偏斜。

5.3.1.3称量时砝码及被称物应放在称盘中心且不要用力过猛。

5.3.1.4天平使用后游码应回零位，两个称盘存放在一端，称盘内不能复压重物。

计量器具的使用和维护保养为保持计量器具处于正常完好状态，保证测量准确可靠，计量器具操作人员应正确、合理使用量具；并要做好日常维护保养工作。

计量器具的正确使用和维护保养作如下规定：一.计量器具类别：1. 量具类 2. 微分量类 3. 表类量具等常用三种1.量具类包括：游标卡尺、带表游标卡尺、高度游标尺、深度尺等各种卡尺。

2.微分量具包括：外径千分尺、内测千分尺及测厚千分尺等量具3.表类量具包括：百分表、杠杆表、内径百分表等表类量具。

4.专用量具包括：硬度计，偏摆仪，塞尺。

5.自制检具包括：各种自制塞规。

二.计量器具的使用：2.1.文明操作，合理使用。

使用后将量具放置工具盒内（防变形及损坏），如长时间不用在测量面上涂防锈油。

量具不乱拿乱放.2.2.卡尺，千分尺及内径表等量具禁止当作其它工具使用；如拿量具当榔头敲击工件，拿卡尺用卡脚划线等。

2.3卡尺：检查“0”位是否准确，各测量面合拢时不应有可见白光；2.4千分尺：检查测头合拢“0”位是否准确，调整测量范围时，应手握尺身，转动微分筒使测杆位移所需位置后再测工件；测量工件时应用测力装置测量，平衡力过大或过小减少其误差。

2.5 内径表：表类量具在测量前应将测杆压缩在03-0.5mm量程范围，调整“0’’位后进行测量，以消除间隙和空行程。

使用前检查校对“0”位是否准确，拨动测杆，查看表头回位稳定性，是否准确。

2.6 专用量具：专用量具必须专人使用，每次使用前需校准。

使用时严格按使用说明操作，以保证测量数据的准确。

2.7 自制检具：自制检具在每次使用前需由质检人员测量，测量合格后发放使用。

质检人员在巡检时需对自制检具效验，发现超差和破损及时停止使用。

2.8 量具维护保养：2.8.1 使用前应保持量具清洁、将量具表面油污擦拭干净。

检查各部位作用是否正常可靠。

2.8.2 使用后量具保养；用清洁油擦净表面油垢、灰尘及水液（不可用酒精、丙酮腐蚀类液体擦拭）后在工作表面涂防锈油。

质量管理部入厂检验
二、量具的用途
万能角度尺
用途：测量各类零件的 角度尺寸。 测量精度：2′。
质量管理部入厂检验
二、量具的用途
千分尺
用途：用于测量精度要 求高的零件尺寸，量程 分别为0~25mm、25~50mm 50~75mm、75~100mm等。 测量精度：0.001mm。
质量管理部入厂检验
ቤተ መጻሕፍቲ ባይዱ
二、量具的用途
质量管理部入厂检验
四三、通量用具量的具使用方法
3、当测量零件的外尺寸时，卡尺两测量面的联线应垂直于被测 量表面，不能歪斜。测量时，可以轻轻摇动卡尺，放正垂直位置，否 则，量爪若在如图所示的错误位置上，将使测量结果a比实际尺寸b要 大。先把卡尺的活动量爪张开，使量爪能自由地卡进工件，把零件贴 靠在固定量爪上，然后移动尺框，用轻微的压力使活动量爪接触零件。 如卡尺带有微动装置，此时可拧紧微动装置上的固定螺钉，再转动调 节螺母，使量爪接触零件并读取尺寸。决不可把卡尺强制的卡到零件 上去。这样做会使量爪变形，或加速测量面的磨损，使卡尺失去应有 的精度。
紧固螺钉
质量管理部入厂检验
尺身 深度测量杆
外量爪
主标尺
深度测量面
四三、通量用具量的具使用方法
表盘显示卡尺的结构
刀口内量爪 尺框
紧固螺钉
质量管理部入厂检验
尺身 深度测量杆
指示表
滚轮推手
外量爪
主标尺
深度测量面
四三、通量用具量的具使用方法
质量管理部入厂检验
游标卡尺的读数原理和读数方法
游标卡尺的读数机构，是由主尺和游标两部分组成。当活动量爪与固 定量爪贴合时，游标上的“0”刻线(简称游标零线)对准主尺上的“0”刻 线，

+0.02/0.01
+0.02/0.01
+0.02/0.01
+0.02/0.01
+0.02/- 29
钢直尺
（1） 钢直尺是普通测量长度的量具，由不锈钢片制成 具有一定的弹性。尺面上下两边刻有线纹。尺左端为 方形,是线纹刻度的起点端。右端为半圆形，中间有一 悬挂孔。尺面有以厘米为计数单位的数字、制造厂名 和商标。规格为150、300、500、1000、2000mm。 钢直尺的分度值为1mm。
B：相对测量——先用标准量调整量具然后测得被测量对标准量的 偏差，求得被测量的数值。它在实际测量工作中也称比较法或微差 法。例如用杠杆卡规、测微计等的测量。
11
（3）按被测量表面与量具测头接触与否，可分接触测量和非接触 测量。
A.接触测量——量具测头与被测量表面接触，即表面间存在一定的 测力。
在接触测量中，按接触形式可分为以下三种情况：
3、测量深度尺寸。
（3）注意事项：
25
1、掌握好测力：
测量力对于卡尺来说是一个影响准确度的重要因素， 测量时要掌握好量爪与工件表面接触时的压力，测量 面与工件接触后，量爪应能沿工件表面滑动，但不能 有松动、跌落的手感。有微动装置的卡尺应使用微动 装置。
2、注意减少测量孔径的误差：
用内量爪测量孔径时，应先将固定量爪接触孔壁， 再移动活动量爪找出最大尺寸，这样的测得值才是孔 径尺寸。否则，测得值是弦长或其它尺寸。
(a)点接触。如用内径量表测量孔径。
(b)线接触。如外径千分尺测圆柱体。
(c)面接触。如平晶测量千分尺工作面平面性。
B.非接触测量——量具测头与被测表面不接触，即表面间无测力存 在。如用投影法测量等。

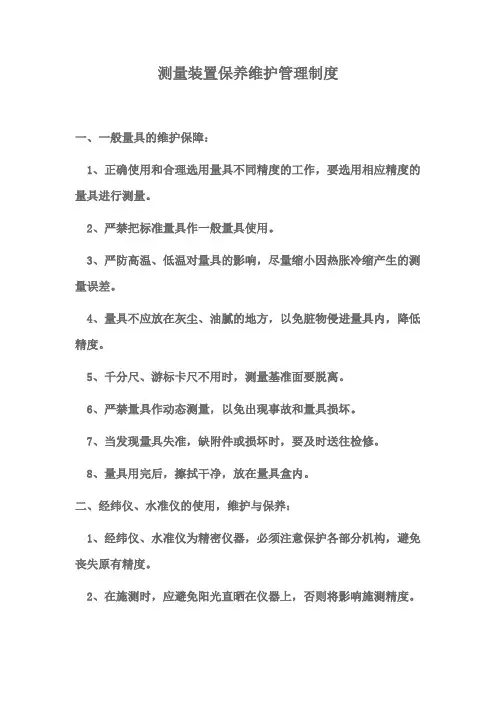

测量装置保养维护管理制度一、一般量具的维护保障：1、正确使用和合理选用量具不同精度的工作，要选用相应精度的量具进行测量。

2、严禁把标准量具作一般量具使用。

3、严防高温、低温对量具的影响，尽量缩小因热胀冷缩产生的测量误差。

4、量具不应放在灰尘、油腻的地方，以免脏物侵进量具内，降低精度。

5、千分尺、游标卡尺不用时，测量基准面要脱离。

6、严禁量具作动态测量，以免出现事故和量具损坏。

7、当发现量具失准，缺附件或损坏时，要及时送往检修。

8、量具用完后，擦拭干净，放在量具盒内。

二、经纬仪、水准仪的使用，维护与保养：1、经纬仪、水准仪为精密仪器，必须注意保护各部分机构，避免丧失原有精度。

2、在施测时，应避免阳光直晒在仪器上，否则将影响施测精度。

3、如螺旋及转动部分水泡发生沮滞不灵情况，应立即检查原因，在原因未弄清之前切勿过重用力扭转转板，以防损坏仪器结构或扣件。

4、镜片上有影响观测的灰尘时，可用软毛刷轻轻拂往，也可用专用擦镜布或丝绒软巾轻轻揩擦，切勿用手指接触镜片。

5、仪器在使用完毕时，应将各部分揩擦干净，特别是水气应妥善擦干，装进木箱中的仪器和脚架，均应收躲在干燥通风、无酸性和腐蚀性挥发物的房间内。

6、仪器除在施测过程中或其他特殊情况外，均应收躲在木箱内安放或搬移。

7、仪器在长途运输时应另装进运输木箱，仪器及脚架部份须用厚纸包裹保护，然后在空隙间塞以刨花或纸屑，在装卸及运输过程中不应受突然撞击以及激励震动。

8、仪器如有故障或损坏，须由熟悉仪器结构的人员进行检查修理，或送仪器专业维修部修理。

三、衡器的维护与保养：1、各部门使用的衡器应有专人保管，并定期进行保养，防止锈蚀。

2、衡器放置地点不应经常变更，放置应平衡，不应有强力的振动。

3、被称的重量不能超过衡器的最大称量值，工作时被称物应轻拿轻放，不得猛烈撞击。

4、称铊、磕码应妥善保管，防止产生碰伤、油污等现象。

5、如发现使用衡器不正常或损坏时，应立即停止使用，并及时通知有关部门进行处理。

KML常用量具、仪表的正确使用与维护保养使用量具五不准一、不准将量具放在地上及机床导轨上。

二、不准将量具当作工具使用。

三、不准在量具盒内放其他杂物。

四、不准将几把量具混乱放在一起。

五、不准使用没编号或不精确的量具。

使用量具三必须一、在使用量具前必须看清该量具是否在有效期内，是否无损坏精确度。

二、在使用过程中量具若造成磕碰，必须交计量室重新修理、检定。

三、在使用结束后，必须将量具擦拭干净，放入量具盒。

1．外径千分尺1.1 使用前必须检查零位，如果不在零位，应送量具管理室调零。

1.2 由于灰尘、碎屑、油会引起几个微米的误差，因此被测物必须用汽油或柔软的布、纸来擦拭干净，然后进行测量。

1.3 测量时，被测物必须轻轻地与测量头接触，若碰劲过大，应退回一点重来。

2．百分表和千分表2.1 使用前应将百分表测量面、测杆擦净。

2.2 使用百分表前，应将测头压缩使指针至少转过1/6圈。

2.3 应当先考察指示值的稳定性后再使用，在零位上，将测杆以快速地或缓慢地往下移，这时看一下指示值的变化情况，当指示值变化0.3刻度以上时，就要考虑下列问题：a.支架的固紧是否松动；b.百分表装卡的夹紧部分是否松了；c.若无前两种情况，那么百分表本身有问题，请交计量检定人员处理。

3．杠杆百分表和杠杆千分表3.1保持清洁、量面及转轴处请勿擦油。

3.2 当表安装于测量工位上之后，应拨动测量头，察看表针示值稳定情况，旋转表盘对准所需“零位”，即可进行测量。

3.3 在使用时，注意使测量头的轴线垂直于被测量尺寸线，假若由于某些原因、测量头轴线不可能达到要求时，则需将所读的数乘以cosα（α—测量头轴线与被测面之夹角）加以修正4．内径量表内径百分表是测量内孔尺寸的精密量具，可用于测量孔径从6mm到450mm范围内的尺寸偏差及孔的圆度、圆柱度偏差值，是工业部门不可缺少的量具之一。

4.1 根据被测工件的尺寸，应选用相应的可换测头。

4.2 将内径专用表装入表架中并使其压缩一圈，拧紧表架上的锁紧螺钉。

某煤矿计量器具使用、维护、保养制度某煤矿的计量器具使用、维护、保养制度应包括以下内容：
1. 计量器具的选购和使用：
- 采购计量器具时，要选择具有合格认证和标准符合要求的器具；
- 选购计量器具时，要根据需求和精度要求来选择合适的型号和规格；
- 在使用计量器具时，要按照器具的使用说明书进行操作，避免误用和损坏。

2. 计量器具的校准和检验：
- 定期对计量器具进行校准和检验，确保其精度和准确性；
- 根据国家规定和产品要求，选择合适的检验周期和方法；
- 对于发现校准超差或故障的计量器具，要及时修理或更换。

3. 计量器具的维护和保养：
- 定期对计量器具进行清洁和维护，保持其良好的工作状态；
- 对于使用频繁的计量器具，要定期检查其零位和灵敏度，并进行相应的调整；
- 避免计量器具遭受机械冲击和震动，保护计量器具的精度。

4. 计量器具的记录和档案：
- 对每个计量器具建立档案，包括购买时间、型号、校准记录等；
- 在使用过程中，要记录每次校准和检验的结果，以及维护和修理记录；
- 在报废或更换计量器具时，要做出相应的记录和处理。

5. 计量器具的管理和监督：
- 指定专人负责计量器具的管理和监督工作；
- 加强对计量器具使用的培训和管理，确保人员熟悉操作规程；
- 定期进行计量器具使用情况的检查和评估，发现问题及时整改。

以上是某煤矿计量器具使用、维护、保养制度的一些建议，具体制度的制定和执行应根据煤矿的具体情况和相关法规进行调整。

3．2测微类量具的使用
2．2，1外径千分尺使用前，应先用相应的校对量棒校对零位。使用时，手应握住隔热装置，不得握住支架， 以免由于手的传热引起千分尺的变化，使千分尺与工作温度不一致造成测量误差。
3．2，2千分尺两测量面将与工件接触时，要使用测力装置，不要转动微分筒。
3．2．3测量轴时应使轴的中心线与工件被测长度垂直，同时应考虑工作表面的几何形状；
4、维护保养
4．1量具使用完毕后，应擦拭干净，放入量具盒内，防止生锈和。
3．3．3内径百分表的使用测量前应根据被测工件的尺寸，选用相应尺寸的测头；在调整及测量工件中，内径百分表的测头应与被测孔径垂直，即在径 向找其最大值，在轴线找其最小值；测量槽宽时，在径向及轴向找其最小值。
3．4 其他量具的使用
使用其他专用量具测量时，应依据有关规定选择相应等级的量具进行测量。
1、目的
为保证计量器：具的正确使用和维护保养，制定本制度。
2、适用范围
本规程适用于游标类、微分类、指示表类和其他量具。
3、使用
3．1游标类量具的使用
3．1．1使用前应先把量爪和测量面的灰尘和油污等擦干净，检查游标是否在零位；使用时应适当掌握量爪同工件表面接触时的压力读数时把量具朝亮光方向，使视线尽可能与所读刻线垂直；测量读数后切不可从被测工件上猛力抽下游标卡尺，以免测量面被磨损。
3．1．2使用深度尺测量时应先将尺框的测量面贴合在工件被测深部的顶面上，不应倾斜，然后将尺身推下去直至尺身测量面与被测深部手感接触，此时即可读数：
3，]．3使用高度尺测量时应先将高度尺的底座贴合在平板上，移动尺框的划线爪使其端部与平板接触，检查零位是否正确。在零位正确的基础上，将尺框的划线爪提高到略大于被测工件的尺寸，拧紧微动装置的紧固螺钉，旋动微动螺母，使划线爪端部与被测工件表面接触，即可读数。

计量器具使用维护保养管理制度范文一、总则为保证计量器具的准确度和可靠性，提高计量工作的质量和效率，减少计量误差，确保计量结果的可比性和可靠性，特制定本计量器具使用维护保养管理制度。

二、适用范围本制度适用于我单位所有涉及计量工作的部门和岗位，包括计量设备使用、校准、维护、保养等。

三、计量器具管理1.建立计量器具目录，记录每种计量器具的名称、型号、规格、产地、出厂编号等信息。

2.根据计量器具的类别和用途，将计量器具划分为一次计量器具和定期检定的计量器具。

3.对一次计量器具，每次使用前应进行检查，确保其外观完好无损。

4.对定期检定的计量器具应根据检定周期进行保养与维护，并及时送检定单位进行检定。

5.定期对计量器具进行清洁，确保仪器的表面无尘、无污物。

不得使用杂质可燃物、化学液体擦拭计量器具。

6.禁止将计量器具用于不符合规定的测量活动。

四、计量器具维护与保养1.每次使用计量器具后，应彻底清洁计量器具，包括表面和内部。

2.定期检查计量器具的工作状态，确保其正常运行，及时发现故障并解决。

3.若发现计量器具出现故障或不能正常工作时，应及时通知相关部门进行维修或更换。

4.对一些易损耗的部件，应定期更换，以保证计量器具的准确性和可靠性。

5.建立计量器具维修记录，记录维修时间、维修内容、维修人员等信息，并保存相关的维修记录和维修单据。

五、计量器具校准1.定期对一次计量器具进行校准，通过与已校准的仪器进行对比，评估计量器具的准确度，并记录校准结果。

2.定期对定期检定的计量器具进行校准，根据检定周期进行调整和校准。

3.对于校准不合格的计量器具，应及时修正或更换，并记录处理结果。

4.根据检定结果，对计量仪器进行重新校准或调整，确保其准确度和可靠性。

六、计量器具维修与报废1.对于长期不能正常使用的计量器具，应及时送修或报废，不能自行处理。

2.对于部分部件不能正常运行的计量器具，应立即停止使用，并及时进行维修或更换。

3.对于计量器具的报废，应按照相关程序进行处理，并填写报废单据和报废记录。

第一条：为贯彻落实相关法律、法规要求，保证用于各生产过程控制、安全监测、能源计量及产品质量检测的仪器、仪表、量具、衡器等器具的完好有效，确保量值传递的准确可靠，特制定本制度。

第二条：本制度制定过程中参照了《中华人民共和国计量法》(2018 年 10 月 26 日修正版) 、《中华人民共和国计量法实施细则》(2018 年 3 月 19 日修正版) 、《通用计量术语及定义技术规范》(JJF1001-2011) 、《用能单位能源计量器具配备和管理通则》 (GB 17167-2006) 等法律、法规和国家标准。

第三条：本制度规定了 xx厂计量器具的使用、维护、保养过程中的相关规范要求，适用于计量器具保养等各过程执行管理。

第四条：计量器具：是指能用以直接或间接测出被测对象量值的装置、仪器仪表、量具和用于统一量值的标准物质。

第五条：检定：由法制计量部门或法定授权组织按照检定规程，通过实验，提供证明，来确定测量器具的示值误差满足规定要求的活动。

第六条：未阐明术语可参照《通用计量术语及定义技术规范》(JJF 1001-2011 )第六条：车间负责制定《计量器具的使用、维护、保养管理制度》，并监督分厂计量器具的维护、保养执行情况，对其进行定期检查 (与月度安全检查同时进行) 。

第七条：计量器具归口管理部门，根据公司计量器具的使用、维护、保养管理制度，制定符合本单位的计量器具的维护、保养制度规范，并设立专(兼)职计量人员负责计量器具具体执行管理。

第八条：分厂在起草制定本单位制度过程中，应遵循以下要求：计量器具的使用应严格遵守操作规程，操作人员应经过培训合格后上岗，重要器具设置专人管理，并做好记录。

根据计量检定规程和生产过程控制的需要，对配备的计量器具分级进行定期的维护、保养，保证其准确度、测量范围等技术性能满足能源计量和生产需要。

第九条：计量管理若出现 A 类及内部涉及安全、质量的 B 类计量器具不合格未及时处理仍继续使用的，则对其进行单项重点考核，扣罚责任单位 3000 元，责任单位领导班子占 30%，扣罚具体责任人每项次扣 300-500 元。

粗加工时工件加工表面粗糙不平而测量不准确，也使测头易磨损。
7 在读取千分尺上的测量数值时，要特别留心不要读错0.
的方向，使人的视线尽可能和卡尺的刻线表面垂直，以 用固定螺钉固定尺框时，卡尺的读数不应有所改变。
千分尺使用得是否正确，对保持精密量具的精度和保证产品质量的影响很大，指导人员和实习的学生必须重视量具的正确使用，使测量技术精益求
我们必须重视量具的正确使用，对测量技术精 绝对不允许用百分尺测量带有研磨剂的表面，以免损伤测量面的精度。
二、千分尺的使用方法
益求精，务使获得正确的测量结果，确保产品 如果是校正零件，此时开始改变零件的相对位置，读出指针的偏摆值，就是零件安装的偏差数值。
6 用游标卡尺测量零件时，不允许过分地施加压力，所用压力应使两个量爪刚好接触零件表面。 一、游标卡尺的使用方法
一、游标卡尺的使用方法
❖ 6 用游标卡尺测量零件时，不允许过分地施加压力， 所用压力应使两个量爪刚好接触零件表面。如果测量压 力过大，不但会使量爪弯曲或磨损，且量爪在压力作用
下产生弹性变形，使测量得的尺寸不准确(外尺寸小于实 如测量外径时，测微螺杆要与零件的轴线垂直，不要歪斜。
在调整尺寸时，正确选用可换测头的长度及其伸出距离，应使被测尺寸在活动测头总移动量的中间位置。
❖ 用夹持百分表的套筒来固定百分表时，夹紧力不要过大，以免因套筒变形 而使测量杆活动不灵活。
三、百分表的使用方法
❖ 3 用百分表校正或测量零件时，如右图所示。应
当使测量杆有一定的初始测力。即在测量头与零
件表面接触时，测量杆应有0.3～1mm的压缩 量，使指针转过半圈左右，然后转动表圈， 使表盘的零位刻线对准指针。轻轻地拉动 手提测量杆的圆头，拉起和放松几次，检 查指针所指的零位有无改变。当指针的

• 8 测量中，要注意温度影响，尤其使用大规格千分尺时，要严格 • 地进行等温处理。 • 9 不允许测量带有研磨剂的表面，粗糙表面和带毛刺的边缘表面， • 更不允许测量运动着的工件。 • 10 不要把千分尺放在机床的滑动部位，以免疏忽而受到不应有的 • 损伤。 • <6> 千分尺的维护保养: • 1 不能手握千分尺的微分筒任意摇动。 • 2 要防止千分尺受到撞击，万一受到撞击或脏物侵入到测微螺杆 内造成不灵时，不能用强力继续旋转，也不能自行拆卸，应立即送 • 计量室检查和调整。 • 3 不准在千分尺的微分筒和固定管之间加酒精、柴油及普通机油 • ，也不准把千分尺浸在机油、柴油及冷却液中。 • 4 千分尺要经常保持清洁，使用完后，应把切屑和冷却液擦净， • 将两测面涂一薄层防锈油，并互相离开一些，放入专用盒内，并保存 • 在干燥的地方。 •
•
第 五 章 内经千分表的测量方法
• 内经千分表按分度值不同可分为内经百分表和内经千分表两种。 • 我公司已淘汰内经百分表，而普遍使用内经千分表。 • <1> 内经千分表的结构形式 • 内经千分表筒称内经量表。主要以相对测量内孔尺寸及其几何 • 形状误差。由于量具结构筒单和测量方法筒单，所以生产中被广泛 • 的用于测量孔经，特别是大批量生产中测量方便。 • 其结构型式分为带定位护桥和不带定位护桥两种。我公司均带定 位护桥式，其规格有10-18、 18-35、 35-50、 50-160，均备有 • 整套可换测头，测头上标有测量范围，可按所测尺寸的大小自行选 • 换。
•
•
由于相对测量对温度变化、测量力和安置不正确及人员技术水平相对低一 些来说，可由标准件来补偿，所以应用广泛，最适合精度较高的批量生 二 章 游标卡尺
• 〈—〉 游标卡尺的读数原理和读数方法 • 1 游标卡尺的结构形式和规格 • 游标卡尺是机械加工中广泛应用的常用量具之一。它可直接测量出各种 • 工件的内经、外经、中心距、宽度、长度、深度等。 • 其结构形式：有1、2、3、4型四种，而常用的有1、3型两种； • 举示例讲, 1型:外测量爪、刀口内测量爪、尺身、紧固螺钉、游标、深 度尺。 • 3型除1型基本结构形式外增加了微调装置。 • 除上述几种基本结构形式外，还有带表卡尺、电子数显卡尺。 • 2 游标卡尺的规格：是按量限的起止范围来定的，常用规格有： • 0—125 0—150 0—200 0—300 • 3 游标卡尺的读数原理及方法 • A 游标卡尺的种类：根椐游标读数值〈分度值〉的不同，可分为0.1 〈1/10〉; 0.05〈1/20〉； 0.02〈1/50〉三种。

精密量具放在热源附近，以免使量具受热变形而失去精度。 5、精密量具应实行定期检定和保养，长期使用的精密量具，要定
期送计量站进行保养和精度校验。
四、通量用具量的具维护保养
常用量具的维护保养 6、量具使用后，应擦拭清洁。 7、将清洁后的量具涂上防锈油，存放于柜内。 8、应定期检查储存量具之性能是否正常，并作好保养记录。 9、量具应定期实施检验，校验尺寸是否合格，以作为继续使用或
常用量具的维护保养
四、通量用具量的具维护保养
游标卡尺的维护保养
1、游标卡尺必须经检定合格后方可使用。 2、使用前，应将游标卡尺的测量面和工件的被测量面擦拭干净，防止铁屑、 毛刺、油污等带来测量误差。 3、游标卡尺不能在工件转动或移动时进行测量，否则容易使量具磨损，甚 至发生事故。 4、游标卡尺要经常擦油润滑，应防锈、防磁，使用后要擦试干净放入包装 盒内。 5、游标卡尺不能用于金属零件的划线，也不能用来敲击硬物或撬动其他物 体，防止尺身损坏和变形。 6、游标卡尺不可放置于高温场所，防止受热变形。 7、不能把卡尺插在口袋中或别在皮带上，避免跌落损坏。 8、电子数显卡尺不能喷防锈油，可关掉电源用酒精擦拭。
淘汰的依据，并作好较验保养的记录。 10、量具之拆卸、调整、修改及装配等，应由专门管理人员实施，
不可擅自施行。
四量、具通使用量禁具忌
量具不能置于工作台的边缘， 容易坠地损坏。
四量、具通使用量禁具忌
量具接触磁场，容易磁 化，影响测量精度。
四量、具通使用量禁具忌
量具不能与刃具放在一 起，坚硬的刃具容易损 伤量具工作面。
四、通量用具量的具维护保养
常用量具的维护保养 1、测量前应把量具的测量面和零件的被测量表面都要揩干净，以
免因有脏物存在而影响测量精度。 2、量具在使用过程中，不要和工具、刀具等堆放在一起，免碰伤

计量检测设备的正确使用、维护、保养制度模版一、概述本制度旨在规范计量检测设备的正确使用、维护、保养，确保设备的正常运行和准确测量结果的可靠性。

二、适用范围适用于企业内所有计量检测设备的使用、维护、保养。

三、定义1. 计量检测设备：指用于实施计量检测活动的仪器、设备和测量标准等。

2. 设备管理员：指负责计量检测设备管理的专职人员。

四、使用要求1. 设备的启动和停止必须按照设备操作手册中的步骤进行。

2. 操作人员必须接受相关培训，并具有相应的资质和证书。

3. 在使用设备前，需检查设备外观是否完好，各部位是否固定，电源是否接地良好。

4. 使用设备过程中，不得随意开启机器盖板、电源开关等关键部件。

5. 使用设备过程中，不得进行任何与测量无关的操作。

6. 使用设备后，必须关闭电源开关，做好设备的清洁工作。

7. 对设备的使用情况和操作记录必须及时填写，包括设备的开机时间、关闭时间、测量数据等。

五、维护要求1. 设备管理员必须定期对设备进行维护保养，并建立维护保养记录。

2. 设备维护保养必须按照设备操作手册的要求进行，不得有任何私自更改和调整。

3. 维护保养工作包括设备清洁、部件更换、润滑保养等。

4. 维护保养记录必须详细记录维护时间、维护内容、维护人员等信息。

六、校准要求1. 设备的校准必须按照国家和行业相关标准进行。

2. 设备管理员必须定期对设备进行校准，并建立校准记录。

3. 校准记录必须详细记录校准时间、校准结果、校准标准等信息。

七、故障处理1. 在设备使用过程中，如果发现设备存在故障或异常情况，操作人员应立即停止使用设备，并及时通知设备管理员。

2. 设备管理员负责对设备的故障进行排查和修复，并做好故障处理记录。

八、备品备件管理1. 设备管理员负责备品备件的管理工作，确保备品备件的准确计量和及时更新。

2. 对备品备件的入库、出库、领用、归还等工作，必须建立相应的记录。

九、安全防护1. 设备使用过程中，操作人员必须佩戴相应的安全防护用品，如防护眼镜、防护手套等。

常用量具及量仪等使用与维护保养新学员上岗培训教材编写：许恒源扬州五亭桥缸套有限公司常用量具及量仪等使用与维护保养量具的定义是：在使用时以固定形式复现给一定量的一个或多个已知值的一种测量器具。

量具按其特点和构造可分为：标准量具、通用量具和极限量规。

标准量具是按基准复制出来的代表一个固定尺寸的量具。

它可作为实物标准，用以校对和调整其它测量器具，也可作精密测量用。

例如量块、角度块等。

通用靓局是指有刻度，可以用来测量在一定范围内任一值的量具。

例如钢直尺、游标卡尺和外径千分尺等。

极限量规是指无刻度的专用量具，它不能测量工件的具体数值，只能用来检验工件是否合格。

塞规、卡板等均属于极限量规。

游标卡尺、外径千分尺、百分表及内径百分表、气动量仪等工作原理和使用方法。

一、游标卡尺⒈游标卡尺的结构形式和规格游标卡尺是机械加工中广泛应用的常用量具之一。

它可以直接测量出各种工件的内径、外径、中心距、长度、宽度和深度等。

⑴　游标卡尺的结构形式有：Ⅰ、Ⅱ、Ⅲ、Ⅳ型四种。

常用的有Ⅰ型和Ⅱ型。

Ⅰ型游标卡尺结构如图所示：Ⅰ型游标卡尺由外测量爪1、刀口内量爪2、尺身3、紧固螺钉4、游标5和深度尺6 组成。

外测量爪1用于测量工件的外径和长度等，刀口内测量爪用于内径和槽宽等，深度尺6可用于测量工件深度和台高等。

Ⅰ型游标卡尺Ⅲ型游标卡尺结构如图所示：Ⅲ型游标卡尺⒈刀口外测量爪⒉紧固螺钉⒊尺身⒋螺钉⒌微动装置⒍螺母⒎螺杆⒏游标⒐内外测量爪Ⅲ型游标卡尺和Ⅰ型游标卡尺区别是在游标8上增加了微动装置5。

旋紧螺钉4，松开紧固螺钉2，转动螺母6，通过螺杆7即可微调游标8，得到较为准确的尺寸。

刀口外测量爪1用于测量沟槽直径和孔距等，内外测量爪9用于测量工件的外径和内部尺寸等，但在测量工件的内部尺寸时，应把卡尺的读数值加上内测量爪的厚度，才是被测量工件的实际尺寸。

⑵　游标卡尺的规格游标卡尺的规格是按量限的起止范围来定的。

常用的规格有0—125、0—150、0—200、0—300等。

计量器具、仪器设备的正确使用和维护保养为使在用计量器具处于正常完好的状态，保证测量的准确可靠，计量器具操作人员应正确、合理使用计量器具和仪器设备，并要做好日常维护保养工作。

计量器具、仪器设备的正确使用和维护保养应按如下进行。

一、大型仪器设备：1.操作人员应进行必要的技术培训，取得上岗证书，熟悉仪器设备的使用说明书，了解工作性能、附件的作用及用法，严格按操作规程操作。

2.仪器设备的使用环境如温度、湿度、防磁埸、防震、防潮、防尘条件应符合规定要求。

3.定期进行保养，如工作导轨工作面应上油，电器设备应定期通电等，防锈、防霉变措施正确。

4.除仪器设备的专业维修人员外，任何人不得任意拆装、调整，有封印的部位的封记不得破坏，以免破坏仪器设备的性能。

5.仪器设备使用结束，对有可能影响仪器设备性能的部位如手接触非油漆部位等进行必要的保养，切断工作电源，做好交班记录。

二、三大类量具a)卡尺：卡尺包括游标卡尺、带表卡尺、电子数显卡尺、高度卡尺、深度卡尺等各种卡尺。

乱放。

2.不能将卡尺当作其它工具使用，如当锒头敲击工件，将卡尺的量爪当划线工具等。

3.使用前，使用人员应将卡尺测量面的油污揩擦干净，检查卡尺各部份的作用是否正常、可靠，“0”位是否准确。

卡尺外量爪两测量面合拢时，不应有可见的白光（允许有可见蓝光）。

4.使用中，不能在机床还在转动时就去测量工件，以防测量人员发生危险和损坏量具，应待被测工件处于静态后进行。

5.用卡尺内测量爪测量工件，不能测量Ф10mm以内的内孔。

6.电子数显卡尺应避免水等液体物质渗入尺框内，以免损坏电子元件。

7.使用后要对卡尺进行必要的保养，擦净油污、铁屑，如卡尺接触水液，需用清洁汽油擦洗干净，（不可使用丙酮、酒精），然后在工作面涂上防锈油。

卡尺放入量具盒前应使两测量面保持一定缝隙，以防卡尺测量面锈蚀。

8.电子数显卡尺不使用数据出口端时，不要将端口盖拆下，并不要将金属器件任意触及输出端，以免损坏电子元件。
