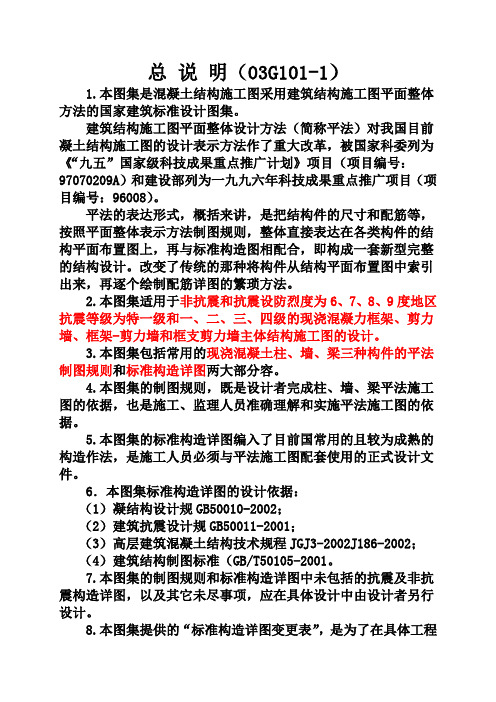

总说明（03G101-1）1.本图集是混凝土结构施工图采用建筑结构施工图平面整体方法的国家建筑标准设计图集。
建筑结构施工图平面整体设计方法（简称平法）对我国目前凝土结构施工图的设计表示方法作了重大改革，被国家科委列为《“九五”国家级科技成果重点推广计划》项目（项目编号：97070209A）和建设部列为一九九六年科技成果重点推广项目（项目编号：96008）。
平法的表达形式，概括来讲，是把结构件的尺寸和配筋等，按照平面整体表示方法制图规则，整体直接表达在各类构件的结构平面布置图上，再与标准构造图相配合，即构成一套新型完整的结构设计。
改变了传统的那种将构件从结构平面布置图中索引出来，再逐个绘制配筋详图的繁琐方法。
2.本图集适用于非抗震和抗震设防烈度为6、7、8、9度地区抗震等级为特一级和一、二、三、四级的现浇混凝力框架、剪力墙、框架-剪力墙和框支剪力墙主体结构施工图的设计。
3.本图集包括常用的现浇混凝土柱、墙、梁三种构件的平法制图规则和标准构造详图两大部分容。
4.本图集的制图规则，既是设计者完成柱、墙、梁平法施工图的依据，也是施工、监理人员准确理解和实施平法施工图的依据。
5.本图集的标准构造详图编入了目前国常用的且较为成熟的构造作法，是施工人员必须与平法施工图配套使用的正式设计文件。
6．本图集标准构造详图的设计依据：（1）凝结构设计规GB50010-2002；（2）建筑抗震设计规GB50011-2001；（3）高层建筑混凝土结构技术规程JGJ3-2002J186-2002；（4）建筑结构制图标准（GB/T50105-2001。
7.本图集的制图规则和标准构造详图中未包括的抗震及非抗震构造详图，以及其它未尽事项，应在具体设计中由设计者另行设计。
8.本图集提供的“标准构造详图变更表”，是为了在具体工程设计中需要对本图集的标准构造详图作某些变更，供设计者在结构设计总说明中写明变更容时参考使用。
9.本图集尺寸以毫米为单位，标高以米为单位。
创作编号：
GB8878185555334563BT9125XW
创作者：凤呜大王*
钢筋图集全套12本
一03G101-1 混凝土结构施工图平面整体表示方法制图规则和构造详图(现浇混凝土框架、剪力墙、框架-剪力墙、框支剪力墙结构）
二、03G101-2 混凝土结构施工图平面整体表示方法制图规则和构造详图(现浇混凝土板式楼梯）三、04G101-3 混凝土结构施工图平面整体表示方法制图规则和构造详图（筏形基础）
四、04G101-4 混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土楼面与屋面板）
五、08G101-5 混凝土结构施工图平面整体表示方法制图规则和构造详图（箱形基础和地下室结构) 六、06G101-6 混凝土结构施工图平面整体表示方法制图规则和构造详图（独立基础、条形基础、桩
基承台）七、08G101-11G101 系列图集施工常见问题答疑图解
八、06G901-1 混凝土结构施工钢筋排布规则与构造详图(现浇混凝土框架、剪力墙、框架-剪力墙) 九、09G901-2 混凝土结构施工钢筋排布规则与构造详图(现浇混凝土框架、剪力墙、框架-剪力墙、框支剪力墙结构)
十、09G901-3 混凝土结构施工钢筋排布规则与构造详图(筏形基础、箱形基础、地下室结构、独立基础、条形基础、桩基承台)
十一、09G901-4 混凝土结构施工钢筋排布规则与构造详图(现浇砼楼面与屋面板)
十二、09G901-5 混凝土结构施工钢筋排布规则与构造详图（现浇混凝土板式楼梯)
创作编号：
GB8878185555334563BT9125XW
创作者：凤呜大王*。

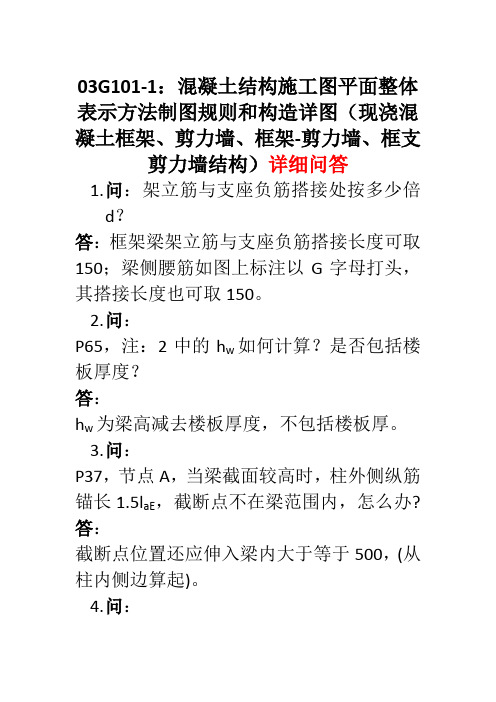

03G101-1：混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土框架、剪力墙、框架-剪力墙、框支剪力墙结构）详细问答1.问：架立筋与支座负筋搭接处按多少倍d？答：框架梁架立筋与支座负筋搭接长度可取150；梁侧腰筋如图上标注以G字母打头，其搭接长度也可取150。
2.问：P65，注：2中的h w如何计算？是否包括楼板厚度？答：h w为梁高减去楼板厚度，不包括楼板厚。
3.问：P37，节点A，当梁截面较高时，柱外侧纵筋锚长1.5l aE，截断点不在梁范围内，怎么办? 答：截断点位置还应伸入梁内大于等于500，(从柱内侧边算起)。
4.问：修正版和非修正版哪个有效？答：均为有效版本。
5.问：P65，雨蓬梁两端与框架柱相连，梁端下部支座部位锚固长度取12d可以吗?答：如雨蓬梁设计按两端铰接考虑，取12d是可以的，如雨蓬梁设计按两端刚接考虑，下部纵筋在柱支座处的锚固长度应按框架梁的要求考虑。
6.问：P40，柱根加密区长度大于等于H n/3，H n应从何处算起?（框架柱独立基础,基础顶面标高:-1.500m,基础圈梁顶面标高:-0.050m）答：H n应从基础顶面-1.500m开始算起。
7.问：P56，本页中梁柱端节点上下有两个，区别何在？答：本页表示顶层抗震框架梁柱端节点构造，梁上部纵筋在柱内与柱纵筋搭接锚固做法。
当梁上部纵筋配筋率小于等于1.2%时，可按本页上图构造要求施工；当梁上部纵筋配筋率大于1.2%时应按下图构造要求施工。
8.问：框架梁与边缘端柱连接，梁的纵筋锚固从何处开始算起?答：从与梁交接的支座边缘开始算起，纵筋应伸至端柱外侧纵筋内边后再下弯15d，弯折前的水平投影长度应大于等于0.4l aE(大于等于0.4l a)。
9.问：P54，抗震框架梁纵筋在柱内锚固“伸至柱外边(柱纵筋内侧)，且大于等于0.4L aE”，但有些单位只认同弯锚的平直段长度大于等于0.4L aE就满足要求了；本人有所疑惑，柱外边是否按柱中线外都称为外边的范围，如是这样，钢筋不一定要伸至柱纵筋处；同时伸至纵筋内侧，内侧范围也较大，甚至可理解为柱中线以内范围。
平法讲座########公司2014年7月目录第一部分基本概念 (1)第二部分柱平面表示法 (3)一、注写 (3)二、抗震KZ钢筋构造 (5)三、非抗震KZ钢筋构造 (8)四、柱钢筋制作安装质量通病 (9)第三部分梁平面表示法 (10)一、注写 (10)二、抗震KL、WKL纵向钢筋构造 (12)三、梁配筋构造 (15)四、非抗震KL同抗震KL的异同点 (16)五、梁钢筋制作安装质量通病 (16)第四部分剪力墙平面表示法 (17)一、墙柱 (17)二、墙身 (20)三、墙梁 (22)四、洞口平面表示法 (24)混凝土结构施工图平面整体表示方法制图规则和构造详图（03G101-1）基本概念第一部分基本概念1、接头百分率（1）排扎接头连接区段长度为1.3L，区段内接头面积百分率梁板墙不宜＞25%，柱不宜＞50%，确有必要增加时梁不应＞50%，其他构件可放宽。
（2）机械连接及焊接接头连接区段为35d（d为较大直径）且不小于500mm，凡接头中心点位于该区段内的接头均属于内一区段，区段内接头百分率，受拉区不宜＞50%，接头不宜设在抗震框架梁、柱端加密区。
直接承受动力荷载的不宜采用焊接接头。
2、HPB235钢筋：180°弯钩，内直径≥2.5d，平直段长度不应小于3d，箍筋弯钩内直径不小于受力钢筋，一般结构弯90°，平直部分不宜小于5d，抗震结构应为135°，平直部分不应小于10d且不应小于75。
3、抗震等级钢筋混凝土房屋根据烈度、设防类型、结构类型和房屋高度，场地类别采用不同的抗震等级并应符合相应计算和构造措施要求。
4、锚固长度L 1、L1E纵向受拉钢筋绑扎搭接长度l1E、l1纵向受拉钢筋搭接长度修正数注：当不同直径的钢筋搭接时，其l1E与l1值按较小的直径计算；在任何情况下l1不得小于300mm；式中ζ为搭接长度修正数。
基本概念混凝土结构施工图平面整体表示方法制图规则和构造详图（03G101-1）L a 、LaE纵向受拉筋抗震锚固长度LaE受拉钢筋的最水锚固长度La注：1、四级抗震等级L aE=L a；2、当弯锚时，有些部位的锚固长度为≥0.4L aE+15d，见各类构件的标准构造祥图。
钢筋图集全套12本
一03G101-1 混凝土结构施工图平面整体表示方法制图规则和构造详图(现浇混凝土框架、剪力墙、框架-剪力墙、框支剪力墙结构）
二、03G101-2 混凝土结构施工图平面整体表示方法制图规则和构造详图(现浇混凝土板式楼梯）
三、04G101-3 混凝土结构施工图平面整体表示方法制图规则和构造详图（筏形基础）
四、04G101-4 混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土楼面与屋面板）
五、08G101-5 混凝土结构施工图平面整体表示方法制图规则和构造详图（箱形基础和地下室结构)
六、06G101-6 混凝土结构施工图平面整体表示方法制图规则和构造详图（独立基础、条形基础、桩基承台）
七、08G101-11G101 系列图集施工常见问题答疑图解
八、06G901-1 混凝土结构施工钢筋排布规则与构造详图(现浇混凝土框架、剪力墙、框架-剪力墙)
九、09G901-2 混凝土结构施工钢筋排布规则与构造详图(现浇混凝土框架、剪力墙、框架-剪力墙、框支剪力墙结构)
十、09G901-3 混凝土结构施工钢筋排布规则与构造详图(筏形基础、箱形基础、地下室结构、独立基础、条形基础、桩基承台)
十一、09G901-4 混凝土结构施工钢筋排布规则与构造详图(现浇砼楼面与屋面板)
十二、09G901-5 混凝土结构施工钢筋排布规则与构造详图（现浇混凝土板式楼梯)。
《混凝土结构施工图平面整体表示方法和构造详图》03G101-1图集问题答疑<剪力墙结构部分>隆基泰和房地产总工办二〇一一年四月目录第一部分：剪力墙水平分布钢筋及拉筋001--022问题答疑第二部分：剪力墙墙梁023--039问题答疑第三部分：剪力墙竖向分布钢筋040--048问题答疑第四部分：剪力墙墙柱049--064问题答疑第五部分：剪力墙洞口065--071问题答疑第六部分：其它072--080问题答疑第一部分（剪力墙水平分布钢筋及拉筋）001剪力墙水平分部钢筋距结构地面的距离应为多少？答：剪力墙的水平分布筋，应按设计要求的间距排布，根据整体排布后第一根水平分布钢筋距楼板的上、下结构面（基础顶面）的距离不大于100mm。
注意楼板负筋位臵宜布臵剪力墙内水平钢筋，以确保楼板负筋的正确位臵。
002、03G101-1第47页端部暗柱墙剪力墙水平筋在暗柱中锚固长度满足Lae要求时能否采用直锚，不做15d的弯钩？答：按03G101-1规定，在端柱中可以，但在暗柱中不可以。
水平筋走端部暗柱外皮，无论走多长，都属“不完全”锚固，必须弯钩15d。
本问题的实质是“剪力墙水平筋是否允许与暗柱箍筋搭接”的问题。
暗柱并不是剪力墙墙身的支座，其本身是剪力墙的一部分，如果允许剪力墙水平筋与暗柱箍筋搭接，需要有两个条件：①、暗柱箍筋配臵是否考虑了抵抗横向地震作用产生的剪力？②、将暗柱箍筋配臵量除去自身主要功能所需部分外，其余量是否“不小于”剪力墙水平受剪钢筋配臵量？关于条件①：剪力墙水平钢筋的功能是当横向地震作用产生时保证剪力墙有足够的受剪强度，且其配臵量系按总墙肢长度考虑，并未扣除暗柱长度；剪力墙暗柱箍筋的功能主要是保证剪力墙在周期性反复荷载作用下的塑性变形能力，使剪力墙在地震作用下具有较好的延性和耗能能力；在《混凝土设计规范》关于暗柱箍筋的配臵规定与计算公式中，并未包括或未明确包括其受剪要求，因此，如果设计工程师为专门考虑的话，条件①不成立。
《混凝土结构施工图平面整体表示方法制图规则和构造详图》（03G101-1）问题●墙问题（1）：在03G101－1图集中剪力墙竖筋在顶端要求锚入板中有个锚固长度，当剪力墙顶有暗梁AL时，是否只需锚入AL够锚固长度即可？■答墙问题（1）：剪力墙竖向钢筋弯折伸入板内的构造不是“锚入板中”（因板不是墙的支座），而是完成墙与板的相互连接。
暗梁并不是梁（梁定义为受弯构件），它是剪力墙的水平线性“加强带”。
暗梁仍然是墙的一部分，它不可能独立于墙身而存在，所以，当墙顶有AL时，墙竖向钢筋仍然应弯折伸入板中。
●墙问题（2）：剪力墙钢筋、AL钢筋之间相互关系是怎样，图集中为什么不画出？端头直钩是从面筋上过，还是从下面过？直钩所在板中的位置是否有要求？在图集中剪力墙竖筋要求穿越AL，是否理解为剪力墙竖筋从AL钢筋中穿过，若这样剪力墙竖筋保护层又增加了一个AL钢筋直径？■答墙问题（2）：比较合适的钢筋绑扎位置是：（由外及内）第一层为墙水平钢筋（水平钢筋放在外侧施工方便），第二层为墙竖向钢筋及AL箍筋，第三层为AL纵向（水平）钢筋。
端头直钩与AL箍筋为同一层面，所以从面筋上过。
墙筋直钩在板中的位置要看板面标高与墙顶标高的关系（特殊情况下二者可能有较小的高差），当二者一平时，墙筋直钩位置在板的上部。
●梁问题（1）：03G101-1：平法梁纵筋伸入端柱支座长度的两种计算方法：以第54-55页为例，梁纵筋伸入端柱都有15d的弯锚部分，如果把它放在与柱纵筋同一个垂直层面上，会造成钢筋过密，显然是不合适的。
正如图上所画的那样，应该从外到内分成几个垂直层面来布置。
但是，在计算过程中，却可以有两种不同的算法，这两种算法都符合图集的规定；●第一种算法，是从端柱外侧向内侧计算，先考虑柱纵筋的保护层，再按一定间距布置（计算）梁的第一排上部纵筋、第二排上部纵筋，再计算梁的下部纵筋，最后，保证最内层的下部纵筋的直锚长度不小于0.4laE；第二种算法，是从端柱内侧向外侧计算，先保证梁最内层的下部纵筋的直锚长度不小于0.4laE，然后依次向外推算，这样算下来，最外层的梁上部纵筋的直锚部分可能和柱纵筋隔开一段距离。
