智能交通系统中的车辆检测方法使用教程智能交通系统是现代城市交通管理的重要组成部分,其中车辆检测是实现智能交通系统的关键技术之一。
车辆检测主要用于实时获取道路上车辆的数量、速度、大小以及车辆的运行状态等信息,从而为交通管理和优化提供数据支持。
本文将介绍智能交通系统中常用的车辆检测方法,供读者参考和使用。
一、传感器检测法传感器检测法是一种常见的车辆检测方法,通过布置传感器在道路或停车场等区域,利用感应技术实时检测车辆的到来和离开。
常见的传感器包括磁力传感器、红外线传感器和超声波传感器等。
其中,磁力传感器广泛应用于交通信号控制系统中,主要用于检测车辆的存在与否以及车辆的行驶方向;红外线传感器可以实时检测车辆通过传感器时的反射信号,进而判断车辆的数量和速度;超声波传感器具有高灵敏度和广泛探测范围的特点,可用于车辆的停车检测等。
二、视频图像处理法视频图像处理法是一种基于计算机视觉的车辆检测方法,其原理是通过对道路交通场景进行视频监控,利用计算机对监控图像进行处理和分析,从而提取出车辆的相关信息。
常用的视频图像处理方法包括背景建模、运动目标检测和车辆特征提取等。
背景建模是通过对连续监控图像的学习和分析,准确建立道路背景模型,并在此基础上进行车辆的移动目标检测;运动目标检测主要通过提取图像中目标的运动轨迹,进而判断目标是否为车辆;车辆特征提取是基于图像处理技术,通过提取车辆图像中的颜色、纹理和形状等特征,从而实现车辆的识别和分类。
三、微波雷达检测法微波雷达检测法是一种利用微波信号检测车辆的方法。
基于物体对微波信号的反射特性,微波雷达可以实时获取车辆的位置、速度和运动方向等信息。
与传统的红外线和超声波传感器相比,微波雷达具有更远的探测距离、更高的分辨率和更强的抗干扰能力。
因此,微波雷达在智能交通系统中被广泛应用于车辆检测和交通流量监测等方面。
同时,微波雷达还可以通过波束形成技术实现对特定区域的目标检测和跟踪,从而提高车辆检测的精度和可靠性。
RTMS 微波车辆检测设计方案北京百联智达科技发展有限公司2010年6月第一章前言随着我国智能交通系统概念的日益普及和应用的迅速发展,基础交通信息的采集和交通事故检测作为智能交通系统的重中之重来优先发展。
基础交通信息和交通事故主要包括车流量、车速、车间距、车辆类型、道路占有率、车辆违章信息、交通事故检测、道路气象、视频监视图像等。
交通管理数据是进行合理科学的交通规划、设计、营运、管理与控制的前提和基础。
交通流特征数据的采集是交通管理数据采集的一个十分重要的组成部分。
通过对交通流特征数据的统计分析,将使交通管理者在准确掌握交通现状及其变化规律的条件下,为未来交通需求提供相应的道路工程设施,做出科学的交通管理决策。
第二章微波车检器工作原理RTMS ™ 微波车检器是一种用于监测交通状况的再现式雷达装置。
它可以测量微波投影区域内目标的距离,通过距离来实现对多个车道静止车辆和行驶车辆的检测。
RTMS ™ G4利用其内置的阵列雷达,在微波束的发射方向上以0.38米为一层面分层面探测物体,RTMS ™微波束的发射角为50度,方位角为12度。
安装好以后,它向公路投影形成一个可以分为255个层面的椭圆形波束,这个椭圆的宽度取决于选择的工作方式, 并因检测器安装角度和安装距离的不同稍有变化。
RTMS ™ 微波束及其投影RTMS ™ 有两种安装方式和多种工作模式。
侧向安装时,设备安装在路旁的杆子上,保持微波投影与车道正交,分层面的波束能够提供相互独立的八个探测区域,可适应于不同道路状况。
被探测车道可以被定义为一个或多个微波层面。
波束覆盖区的宽度决定了探测道的长度。
正向安装时, 设备安装在龙门架上,其微波束发射方向与车辆行驶方向一致。
此种设置,检测器不能区分车道, 因此必须通过调节好瞄准角度来使微波投影对应单一的车道。
50Range slice路侧安装方式龙门架或类似位置正向安装方式立柱车辆检测RTMS ™接收到微波投影区域内各种表面连续不断的回波,如人行道、栅栏、车辆以及树木等。
路况检测车工作方案1. 背景随着城市交通的日益繁忙和道路的持续建设,路况监测和管理成为城市交通管理的重要一环。
为了提高交通流畅性和安全性,路况检测车逐渐成为城市交通管理部门的利器。
本文将介绍一种路况检测车的工作方案,通过全面监测和分析道路的状况,为交通决策提供重要支持。
2. 工作原理路况检测车是一辆配备了多种传感器和设备的专用车辆。
它主要通过以下方式工作:2.1 高清摄像头路况检测车配备了多个高清摄像头,通过对路面的拍摄和录制,可以实时监测道路上的交通状况。
这些摄像头具有广角和远距离拍摄功能,可以全方位地捕捉车流、行人和交通信号灯等信息。
2.2 激光雷达激光雷达技术是路况检测车的核心部分。
它通过发射激光束,利用激光在空气中的反射来判断距离和位置。
激光雷达可以扫描道路上的障碍物、路障和车道线等,为交通决策提供重要数据。
2.3 GPS定位系统GPS定位系统是路况检测车的重要组成部分。
通过精准的定位功能,可以记录车辆所经过的位置和轨迹。
这些数据可以用于生成道路地图和路段的状况报告,为城市交通管理部门提供参考。
2.4 数据处理和分析路况检测车配备了一台高性能的计算机,用于处理和分析从传感器和设备收集到的数据。
通过数据处理和分析,可以提取出交通流量、车速、交通事故等信息,为交通决策提供可靠的依据。
3. 数据应用路况检测车产生的数据可以广泛应用于城市交通管理的各个领域:3.1 交通流量监测路况检测车可以实时监测道路上的交通流量,包括车辆数量和流动方向等信息。
这些数据可以用于预测交通拥堵状况,调整交通信号灯的时长,优化道路交通组织。
3.2 道路状况评估通过分析激光雷达扫描得到的数据,路况检测车可以评估道路的状况,包括路面的平整度、是否存在坑洼、裂缝等情况。
这些数据可以为道路维护和修复提供参考,提高道路使用寿命。
3.3 交通事故识别路况检测车配备了高清摄像头和激光雷达,可以实时监测交通事故的发生。
一旦发生交通事故,路况检测车会立即向交通管理中心发送报警信号,以便及时应对和处理。
车辆检测联网工作方案背景随着智能交通系统的不断发展,车辆检测联网已经成为发展趋势,车辆联网的发展对于交通事故的防范、交通流量的优化、城市环境的改善等方面都有着重要的作用。
因此,车辆检测联网工作方案的研究和实施显得尤为重要。
方案在车辆检测联网工作方案中,需要考虑以下几点:1. 数据采集车辆数据采集是车辆检测联网的核心环节。
对于车辆信息的获取,可采用传感器、视频监控等方式进行采集。
传感器主要用于采集车辆运行时的速度、位置、转向角度等信息,视频监控用于采集车辆行驶时的视频图像。
这些采集的数据需要进行通信传输,以便后续的数据处理。
2. 数据处理采集到的车辆数据需要进行处理,包括车辆识别、行驶状态监测、违法违规行为监测等方面。
车辆识别可通过车牌识别技术进行,行驶状态监测可通过数据分析技术对车辆速度、加速度等信息进行分析,违法违规行为监测则需要结合道路监控系统等进行综合分析。
3. 数据传输处理后的数据需要通过网络进行传输,以便对车辆信息进行监控和管理。
数据传输主要采用有线、无线等方式进行。
4. 数据管理对车辆数据进行管理,需要建立与车辆信息的绑定关系,并对车辆信息进行统一处理和管理。
同时,对于违规行为等异常情况,需要及时进行报警和处理。
优势车辆检测联网工作方案的实施将带来以下几方面的优势:1. 提高交通效率通过车辆检测联网技术的应用,可以对道路交通进行有效的调度和管理,实现交通拥堵的缓解和道路交通效率的提高。
2. 构建智能交通系统车辆检测联网技术的应用,可以有助于构建智能交通系统,实现车辆自动驾驶、自动泊车等技术的发展,从而进一步提高道路交通的安全性和便利性。
3. 促进城市绿色发展车辆检测联网技术的应用,可以实现对车辆的排放量进行监控和控制,从而促进城市环境的改善和绿色发展。
结论车辆检测联网工作方案是未来智能交通系统发展的重要方向。
通过加强技术研究和创新,实现车辆检测联网技术在实际应用中的普及与推广,可以进一步优化道路交通,提升城市生活质量。
结合虚拟线圈和跟踪功能的视频检测系统V T D系列视频交通流检测系统中控简介浙江浙大中控信息技术有限公司(以下简称“中控信息”)创建于1999年,是中控科技集团有限公司的重要组成部分。
中控信息凭借浙江大学多学科的综合优势,依托工业自动化国家工程研究中心、工业控制技术国家重点实验室和浙江大学先进控制研究所,并以自身雄厚的科研实力,致力于为交通、环保、建筑等公用工程行业提供一流的具有国际竞争力的技术、产品和解决方案。
随着我国经济的发展和居民汽车拥有量的快速提高,交通出行面临着严重拥堵、机动车行驶速度缓慢、出行时间延长和环境污染加重等问题。
而智能交通系统(简称ITS)是采用信息技术、计算机技术、控制技术等多种高新技术与传统交通运输方式相融合的集成和应用,是集高新技术的开发、集成、产业化和推广应用为一体的系统工程。
智能交通已逐步得到社会各界的广泛关注,并已成为交通领域的研究热点,社会各界对通过智能交通系统建设,缓解日益严重的交通问题寄予了厚望。
交通信息采集是当前智能交通系统应用的瓶颈之一,视频检测设备是交通信息采集的重要手段,对促进智能交通系统的发展和建设具有十分重要的作用。
VTD系列视频检测器是中控信息开发的具有完全自主知识产权、自有核心技术的基于高速DSP的嵌入式视频检测器产品,具有非接触式检测、设置方便、功能强大、性能可靠等优点。
系统简介SUPCON VTD 系列视频交通流检测系统采用最新高速DSP硬件平台和嵌入式软件系统,是专为各种交通流检测应用设计的专业视频检测系统。
系统采用工业标准机架式设计,每个机架可插入4块或8块视频检测卡,每块视频检测卡可独立处理一路视频信号,最多可检测双向八车道的交通流信息。
用户可在本地或远程网络上,以图形交互方式,通过上位机界面定义虚拟线圈和检测区,并根据需要进行配置后下载。
系统能够实时检测和计算出交通流参数和事件报警信息,并存储在内部数据存储器中或根据需要把数据传输到监控中心。
IR100S智能道路事件检测系统方案IR100S智能道路事件检测系统(IR100S车辆检测器)是专为高等级公路交通流检测及交通事件监测而设计的。
系统可实时提供准确的交通数据,也可按照预设的时间段存储数据并定时上传,适用于高速公路、城市主干道路的断面交通数据采集。
IR100S系统特点:✓IR100S可输出多种数据:车流量、速度、车道占用率、及车长、行车时距等✓采用90MHz 32位高性能微处理器✓8 M数据存储区✓IR100S连接6组线圈或12个单线圈✓IR100S数据预处理时间可按5秒至1小时之间进行设置✓数据上传周期:5s、10s、30s、1min、5min、15min、30min、1h,以数据块方式上传(可以自定义)✓系统负载能力可达60000个节点(255网段×234节点)✓多种数据接口:RS232 + RS485(四线) +10BASE-T以太网接口+现场RS232配置接口✓系统实时检测各检测器、各线圈的工作状态并能购实时报警✓具有逆向行车的单车报警或逆向交通流检测功能✓领先设计的10M 以太网接口,可以适用工业以太网组网结构✓TD634ES检测器内设时间同步器,彻底消除串扰。
✓国际著名线圈车辆检测器供应商——南非Nortech公司生产✓功能完善、质量可靠、质保两年、国内应用广泛IR100S设备组成:a) TD634ES四通道车辆检测卡b) SC600E处理模块c) NP601通讯模块d) PS124B电源模块e) 10.5″机架与背板技术指标:电源要求:AC 230V±10% 50HZ±10%功率消耗:20W插槽设置:(DIN 42612 B型)1个通讯模块1个处理模块1个供电模块2个TD634ES检测卡(最大3块)交通数据输出:流量速度车长行车间距道路占用率方向检测、处理并存储各个车道的交通数据的时间间隔:5秒、10秒、30秒、1分、5分、15分、30分、1小时可调交通数据上传周期为:5秒、10秒、30秒、1分、5分、15分、30分、1小时可调交通数据存储时间:> 10天电源保护:保险丝,1A慢熔断工作温度:-40℃至+85℃外形尺寸: 130mm(高)×245mm(深)×482.6mm(宽)检测速度范围:0 - 250公里/小时车辆计数精度:> 99 %占有率精度:> 95 %速度精度:> 98 %通讯接口:RS232、RS485及10BASE-T物理接口。
车辆检测方案范文车辆检测是指对机动车辆进行技术状态检验,以确保其安全性和环保性能符合相关规定的一系列工作。
车辆检测对于保障道路交通安全和环境保护起着重要作用。
本文将介绍一个车辆检测方案。
1.方案概述车辆检测方案的主要目标是检测车辆的技术状态,包括安全性和环保性能。
在车辆进入检测站前,车辆所有者需要预约检测时间,并提前准备好车辆相关的文件和证件以便验证。
在检测站,工作人员将根据规定的检测项目对车辆进行细致检测,包括外观、发动机、底盘、制动系统、排放系统等方面的检查。
检测结果将根据规定的标准进行评估,车辆是否合格将取决于检测结果。
不合格车辆需要进行维修后重新通过检测才能上路行驶。
2.检测项目外观检查:检查车辆外观是否完好,是否有明显的损坏、锈蚀或变形等情况。
发动机检查:对发动机的工作状态进行检查,包括排气量、排放情况、燃油喷射系统等。
底盘检查:检查车辆底盘是否有变形、松动、损坏或漏油等情况。
制动系统检查:检查制动系统的工作情况,包括刹车片磨损程度、制动液是否充足等。
排放系统检查:对车辆的尾气排放进行检查,包括CO、HC、NOx等排放物的浓度是否符合要求。
其他检查:根据需要,还可以对车辆的灯光、空调、安全带、车窗等进行相应的检查。
3.检测设备和工具为了进行车辆检测,需要使用一系列的检测设备和工具,包括:排放测试仪:用于测量车辆尾气的排放物的浓度和组分。
OBD扫描仪:用于读取车辆的故障码和检测车辆的电子控制系统。
照相机:用于记录车辆的外观和检测过程中的细节。
千斤顶:用于抬升车辆,以便对底盘进行检查。
工具箱:包含各种常用的工具,例如扳手、扎啤器、测量工具等,用于进行检查和调整。
4.检测标准和报告车辆检测的结果将根据相关标准进行评估。
标准通常由政府或相关机构制定,以确保车辆的安全性和环保性能。
根据检测结果,车辆将被评定为合格或不合格。
合格车辆可以继续行驶,而不合格车辆需要进行维修和再次检测。
检测报告是车辆检测的重要成果之一,它需要清楚地反映车辆的检测结果和车辆的技术状态。
车辆分流系统方案背景随着城市的快速发展和人口的不断增加,城市交通堵塞问题愈加严重。
为了缓解交通拥堵现象,许多城市陆续推出了车辆限行、车辆分流等措施。
其中,车辆分流技术逐渐成为解决城市交通拥堵的重要手段。
车辆分流系统通过对车流量进行统计分析,将车流引导到最优路径,达到减轻部分路段交通压力的目的。
方案概述车辆分流系统,简称VTS(Vehicle Traffic System),是基于网络规划和实时监控的分布式系统,旨在提高交通通行效率、降低交通拥堵和事故率。
方案组成车辆分流系统是由多个模块组成,主要包括:1.数据采集模块2.数据处理模块3.系统控制模块下面,我们将对各个模块进行详细介绍。
数据采集模块数据采集模块包括多种传感器,如交通摄像头、流量检测器、遥感器、GPS等,可以实时获取道路运输相关的参数,如车辆速度、密度、流量等。
此模块通过采集数据来描述车辆行驶状态,是车辆分流系统的基础。
数据处理模块数据处理模块主要负责接收来自数据采集模块传输过来的数据,并通过算法处理,对交通状况进行实时监控和分析。
在处理数据的过程中,可以将数据转换为信息,以便在分析中进行更好的可视化表达。
算法的核心部分是路段交通流计算、路段交通流状态判断和路径规划等。
系统控制模块系统控制模块是车辆分流系统最关键的部分之一,它主要是负责控制和调度系统各个模块。
通过它,可以实现车辆分流控制、路线优化、巡逻支持、拥堵监控、故障自动排除等功能。
技术实现车辆分流系统的技术实现主要包括以下几个方面:1.数据采集:通过摄像头、流量检测器、遥感器、GPS等采集器将车流数据采集下来。
数据采集完成后进行预处理,并转换为程序可以读懂的格式。
2.数据存储:将采集到的车流数据存储在特定格式的数据库中,并建立索引以便进行快速查询。
3.数据处理:采用分布式计算和算法模型,对采集到的数据进行预处理、分析和建模,并将处理结果存储到相应的数据结构中。
4.数据展示:通过图表、地图等形式将车辆实时状况展示出来,方便用户查看车辆状态,随时了解路况变化。

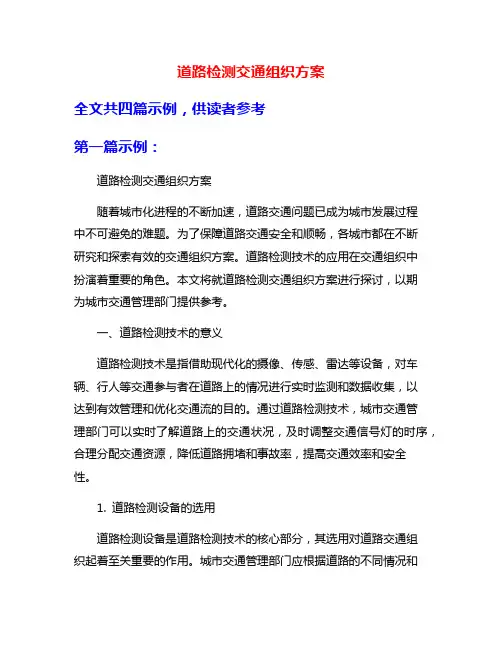

道路检测交通组织方案全文共四篇示例,供读者参考第一篇示例:道路检测交通组织方案随着城市化进程的不断加速,道路交通问题已成为城市发展过程中不可避免的难题。
为了保障道路交通安全和顺畅,各城市都在不断研究和探索有效的交通组织方案。
道路检测技术的应用在交通组织中扮演着重要的角色。
本文将就道路检测交通组织方案进行探讨,以期为城市交通管理部门提供参考。
一、道路检测技术的意义道路检测技术是指借助现代化的摄像、传感、雷达等设备,对车辆、行人等交通参与者在道路上的情况进行实时监测和数据收集,以达到有效管理和优化交通流的目的。
通过道路检测技术,城市交通管理部门可以实时了解道路上的交通状况,及时调整交通信号灯的时序,合理分配交通资源,降低道路拥堵和事故率,提高交通效率和安全性。
1. 道路检测设备的选用道路检测设备是道路检测技术的核心部分,其选用对道路交通组织起着至关重要的作用。
城市交通管理部门应根据道路的不同情况和特点,选择适合的检测设备。
在主干道上应配备高清晰度摄像头,以实时监测车辆的通行情况;在交叉口处应设置车辆感应器,以便准确检测车流量和车辆停留时间等信息。
2. 数据采集与处理道路检测设备采集到的数据需要经过科学的处理和分析,才能为交通管理决策提供依据。
城市交通管理部门应建立完善的数据采集与处理系统,对采集到的数据进行实时监测、存储和分析,并生成相应的报表和图表,为管理者提供准确的交通信息。
3. 交通信号灯控制基于道路检测设备采集到的数据,城市交通管理部门可以调整交通信号灯的时序,以适应道路交通状况的变化。
在高峰时段可延长红灯时间,减少车流量的聚集;在夜间或低峰时段可加快绿灯时间,提高交通效率。
通过科学的信号灯控制,可以有效降低交通拥堵和事故率。
4. 动态交通信息发布城市交通管理部门可以通过道路检测技术,实时监测道路交通情况,并将相关信息发布给市民和驾驶员,提醒他们避开拥堵路段,选择合适的交通方式。
动态交通信息发布可以有效引导交通流向,减少交通事故和交通拥堵,提高道路通行效率。

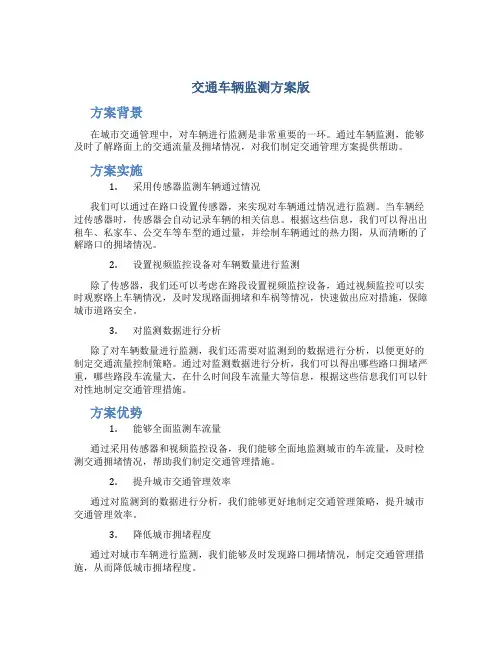

交通车辆监测方案版
方案背景
在城市交通管理中,对车辆进行监测是非常重要的一环。
通过车辆监测,能够及时了解路面上的交通流量及拥堵情况,对我们制定交通管理方案提供帮助。
方案实施
1.采用传感器监测车辆通过情况
我们可以通过在路口设置传感器,来实现对车辆通过情况进行监测。
当车辆经过传感器时,传感器会自动记录车辆的相关信息。
根据这些信息,我们可以得出出租车、私家车、公交车等车型的通过量,并绘制车辆通过的热力图,从而清晰的了解路口的拥堵情况。
2.设置视频监控设备对车辆数量进行监测
除了传感器,我们还可以考虑在路段设置视频监控设备,通过视频监控可以实时观察路上车辆情况,及时发现路面拥堵和车祸等情况,快速做出应对措施,保障城市道路安全。
3.对监测数据进行分析
除了对车辆数量进行监测,我们还需要对监测到的数据进行分析,以便更好的制定交通流量控制策略。
通过对监测数据进行分析,我们可以得出哪些路口拥堵严重,哪些路段车流量大,在什么时间段车流量大等信息,根据这些信息我们可以针对性地制定交通管理措施。
方案优势
1.能够全面监测车流量
通过采用传感器和视频监控设备,我们能够全面地监测城市的车流量,及时检测交通拥堵情况,帮助我们制定交通管理措施。
2.提升城市交通管理效率
通过对监测到的数据进行分析,我们能够更好地制定交通管理策略,提升城市交通管理效率。
3.降低城市拥堵程度
通过对城市车辆进行监测,我们能够及时发现路口拥堵情况,制定交通管理措施,从而降低城市拥堵程度。
版权声明
本文档所在的版权为国内知名IT企业所有,未经授权不得擅自复制或转载。
车辆监测站活动方案怎么写随着社会的发展,交通安全问题越来越受到重视,尤其是在车辆监管领域,如何加强车辆监控和管理显得尤为重要。
车辆监测站作为一种常见的监管手段,在实际应用中发挥着不可替代的作用。
那么,如果要编写一份车辆监测站的活动方案,需要注意哪些事项呢?本文将从以下几个方面进行介绍。
活动目的明确活动目的是编写活动方案的首要任务。
车辆监测站活动的目的主要可以包括以下几点:1.加强对车辆的监管和管理,规范车辆的使用行为;2.提高监测站的工作效率,增强监测站的服务水平;3.增强司机对交通安全问题的认识和理解程度,提高驾驶员的安全意识。
活动内容活动内容的设计需要充分考虑活动的实际效果。
一般而言,车辆监测站的活动内容主要包括以下几个方面:1.车辆监管和安全教育活动。
通过开展交通安全宣传、交通法规学习等活动,来提高司机对交通安全问题的认识和理解程度,签署安全承诺书并向社会发布;2.车辆监测和管理活动。
制定相关的监测和管理制度,加强对车辆的轨迹、停留时间等信息的监测和记录,加强对车辆的分类统计和风险分析,确保车辆的正常使用;3.车辆维护和保养活动。
开展对车辆的日常检查和维护,对车辆安全设备进行检修和更换,提高车辆使用效率。
活动方案制定对于车辆监测站的活动方案制定,以下几点需要特别注意:1.综合考虑活动的目的,制定对应的活动方案;2.安排好活动的时间和地点,以确保活动的顺利进行;3.组织好人员,明确人员的分工和任务,协调好各工作环节的配合;4.制定好相关的宣传计划,宣传活动内容,吸引更多的司机和车主参加活动;5.制定活动后的管理方案,跟进活动效果,收集活动意见和建议,不断改进活动方案和内容。
活动评估活动评估是活动结束后的必备环节,用于评估活动的运作效果、活动的满意度和对活动未来的改进意见。
具体评估内容如下:1.活动目标的达成情况;2.活动影响的力度和广度;3.活动组织和人员配合情况;4.活动过程中出现的问题和解决措施;5.对活动的评价和对未来的建议。
交通检测工作实施方案范本一、背景与意义。
随着城市交通的快速发展,交通安全问题日益凸显,交通事故频发成为社会关注的焦点。
为了有效预防交通事故的发生,加强对交通违法行为的监管,提高道路交通安全水平,我市决定对交通检测工作进行全面实施。
二、实施目标。
1. 提高交通安全水平,减少交通事故发生率;2. 严格监管交通违法行为,净化道路交通环境;3. 提高交通检测工作效率,提升服务水平。
三、实施步骤。
1. 制定详细的交通检测工作计划,包括检测时间、地点、人员配备等;2. 落实检测设备,确保设备正常运行;3. 组织人员进行专业培训,提高检测人员的业务水平;4. 加强宣传教育工作,提醒驾驶员遵守交通法规,增强交通安全意识;5. 加强对交通检测工作的监督,确保工作的公正、公平。
四、实施措施。
1. 加大对违法行为的查处力度,对交通违法行为严厉处罚;2. 完善交通检测设备,提高检测效率;3. 加强对交通检测工作人员的管理,确保工作的公正、公平;4. 加强与公安交警部门的协作,共同维护道路交通秩序;5. 建立健全交通检测工作台账,做好工作记录和数据统计。
五、实施效果评估。
1. 定期对交通检测工作进行评估,分析工作中存在的问题和不足;2. 根据评估结果,及时调整和完善交通检测工作方案;3. 对实施效果进行监测,及时总结经验,提高工作水平。
六、总结。
交通检测工作的实施对于提高道路交通安全水平,净化交通环境,保障人民群众生命财产安全具有重要意义。
我们将以科学的方案、严格的措施、高效的工作,全力以赴推进交通检测工作,为城市的交通安全保驾护航。
智能交通系统中的车流量检测技术教程与应用指南近年来,随着城市化进程的加快以及交通需求的不断增加,智能交通系统逐渐成为现代城市交通管理的重要组成部分。
车流量作为评估交通流畅度的重要指标之一,在智能交通系统中的准确测量和监测显得尤为重要。
本文将介绍智能交通系统中的车流量检测技术教程以及应用指南,包括车流量检测技术的原理、常见的车流量检测方法以及其在智能交通系统中的应用。
一、车流量检测技术的原理车流量检测技术是通过使用各种传感器或设备来实时测量过往车辆的数量和速度,以评估道路交通状况,并为交通管理者提供决策支持。
常见的车流量检测技术包括视频检测、微波雷达检测、电感线圈检测和红外线检测等。
1. 视频检测技术视频检测技术是利用摄像头实时捕捉道路上的图像,并通过计算机图像处理算法来识别和计算车辆数量和速度。
该技术具有成本低、灵活性高、可覆盖范围广等优势,但对光照和天气条件较为敏感,容易受到影响。
2. 微波雷达检测技术微波雷达检测技术利用雷达波束检测车辆,并测量雷达波与车辆之间的反射时间和频率变化,从而判断车辆数量和速度。
该技术具有不受光照和天气影响的优势,但需要比较昂贵的设备和专业技术支持。
3. 电感线圈检测技术电感线圈检测技术是在路面上埋设电感线圈,并通过检测车辆经过时对电感线圈的感应来计算车辆数量和速度。
该技术具有响应速度快、稳定可靠的优点,但需要对道路进行改造和维护,且无法适用于大范围的车流量检测。
4. 红外线检测技术红外线检测技术是通过在道路上设置红外线感应器,当车辆经过时感应器会被触发并记录车辆数量。
该技术具有简单易实现、成本低廉的特点,但对于复杂的交通流量检测场景可能存在一定的局限性。
二、常见的车流量检测方法1. 点检测点检测是指在交通流动的某一点上进行车流量检测,通过设置传感器在特定位置上实时测量经过车辆的数量和速度。
该方法适用于一些小范围或临时的车流量检测需求,但无法提供全面的交通流量信息。
交通车辆监测方案怎么写在现代社会,交通车辆是人们日常生活中不可或缺的一部分,但是随着车辆数量的剧增,交通管理的难度也越来越大。
为了保障道路交通的安全和畅通,交通车辆监测方案是非常必要的。
本文将介绍交通车辆监测方案的主要内容和编写流程。
一、确定监测目的和范围在编写交通车辆监测方案时,首先需要明确监测的目的和范围。
例如,是为了监测特定区域内的车辆流量或者是为了监测道路上的车辆速度、违章行驶等情况。
明确监测的目的和范围有助于确定监测方案的具体内容。
二、选择监测设备和技术在确定监测目的和范围之后,需要选择合适的监测设备和技术。
根据监测目的和范围的不同,可以选择不同的监测设备和技术。
例如,如果是监测车辆数量和流量,可以使用交通流量监测系统;如果是监测车辆速度和违规行驶,可以使用车牌识别技术和视频监控系统等。
三、编写监测方案的具体内容在选择好监测设备和技术之后,需要具体编写监测方案的内容。
监测方案的具体内容包括以下几个方面:1.监测点的布点监测点的布点是非常关键的一步,需要根据监测目的和范围确定监测点的位置和数量。
一般来说,监测点需要覆盖重要的路段或者道路口,这样才能有效监测车辆的行驶情况。
2.监测设备的设置和调试监测设备的设置和调试也是非常关键的一步,需要按照设备说明书和专业人员的指导进行设置和调试。
例如,需要根据监测目的和范围设置监测设备的采集间隔、数据存储方式等。
3.监测方案的数据处理和分析监测方案的数据处理和分析是确保监测方案有效的重要一环。
需要根据监测目的和范围,对监测数据进行有效的处理和分析,以便得出正确的监测结果。
4.监测结果的呈现和报告监测结果的呈现和报告是交通车辆监测方案的最终目的,需要对监测结果进行呈现和报告。
例如,可以使用数据可视化工具制作图表和报告,以便对监测结果进行更好的展示和说明。
四、确定监测周期和频率在编写监测方案时,还需要确定监测周期和频率。
监测周期可以根据监测目的和范围的不同进行确定,一般为每日、每周、每月或每季度等。
交通事件监测系统解决方案目录1方案概述 (1)1.1应用背景 (1)1.2现状分析 (1)2方案总体设计 (1)2.1设计目标 (1)2.2设计原则 (1)2.2.1先进性原则 (2)2.2.2可靠性原则 (2)2.2.3成熟性原则 (2)2.2.4便捷性原则 (2)2.2.5经济性原则 (2)2.3设计依据 (2)2.4方案总体架构 (3)2.4.1方案原理 (3)2.4.2方案组成 (4)2.4.3组网拓扑 (5)3方案详细设计 (7)3.1系统功能 (7)3.1.1交通事件检测和报警功能 (7)3.1.2交通事件信息管理功能 (10)3.1.3交通流统计功能 (11)3.1.4设备管理功能 (12)3.1.5系统维护功能 (12)3.2大华事件检测系统检测性能指标 (12)3.3核心设备介绍 (13)3.3.1前端设备 (13)3.3.2智能检测设备 (13)3.3.3交通事件检测管理平台 (14)4方案特色 (14)1方案概述1.1应用背景随着国家城镇化建设的逐步推进,交通设施建设作为重点发展方向,获得了长足的发展。
2018年末,高速公路总里程突破14万公里,里程规模居世界第一。
还有长期增长的趋势。
与此同时,全国的机动车保有量突破3.27亿辆,增长势头迅猛。
1.2现状分析城市道路和高速公路管理作为城镇化建设的重要组成部分日益受到严峻挑战,道路拥堵、交通事故频发已成为突出的社会问题。
一直以来,我国的交通管理主要靠人工方式完成,实践证明人工方式不但费时费力,而且影响处理效果。
视频监控技术经过多年的发展已经逐步走向成熟,特别是随着近年来高清视频设备的普及,视频监控正在逐步运用于交通监管等重要领域。
基于视频监控的交通事件检测技术也等到了很大发展,成熟度也有了很大提高。
同传统的人工管理方式相比,基于视频检测的交通管理方式具有简单、高效、节省成本等诸多优势。
该系统作为交通管理的一种重要辅助手段,越来越受到相关部门的重视和认可。
地磁交通流信息采集系统技术方案广州运星科技有有限公司2013年10月1.总体设计1.1.概述随着国内外交通建设步伐的加快,智能交通已是城市交通管理的必然发展方向,是缓解交通拥堵、提高交通运输和管理效率的重要方面。
建设智能交通系统的基础是道路交通信息采集,优良的道路交通信息采集方式是道路交通信息发布的坚强后盾,也是智能交通系统的基石。
交通信息采集系统建设的目的,是为了达到对城市道路交通状况的宏观监控,提高现代化城市交通管理水平;对交通拥堵等事件进行自动检测并在指挥中心报警,由中心值机人员合理调度警力资源,缓解交通拥堵;为城市交通组织优化、交通诱导等提供交通流量基础数据。
交通流数据是公安交通指挥系统的重要信息来源,交通流的采集为指挥调度、交通流量控制、交通诱导等提供决策依据。
交通管理部门需要了解整个城市各个时间段的交通流量,宏观了解整个城市的交通态势,微观分析每条路的实时交通流量、历史流量分析为交通管理决策提供基础数据。
交通流量数据是交通基础设施规划建设的重要设计依据。
交通流数据是公安交通指挥系统的重要信息来源,交通流的采集为指挥调度、交通流量控制、交通诱导等系统提供基础信息。
流量采集系统是最准确的交通流量数据来源,只有安装了交通流量检测系统,才能够准确掌握交通流量,最科学最合理的流量检测。
车辆检测系统用于路段交通流量采集及为交通控制器提供检测数据,利用这些数据改善城市交通状况并积累历史数据为交通管理者决策提供服务。
总结如下: 交通数据回传中心并存储;交通数据展示与利用。
目前常用的检测技术主要有:环形线圈检测、微波检测、视频检测及无线地磁检测,无线地磁检测是目前先进的车辆检测系统。
1.2.目标采集交通信息将用于:一是交警部门和监控部门用,二是区域自适应控制,三就是通过媒体和信息中心给所有交通参与者共享,进行交通诱导。
其意义如下: 建立交通信息采集平台通过采集路口或路段的交通信息,为交通决策部门提供依据,优化本地交通控制策略。
强化交通意识鉴于前期系统的良好效果,本次继续加大智能交通的科技投入,将会缓解交通拥堵、整治秩序混乱等问题。
提高路口或路段通行能力交通信号系统通过接收车辆检测的交通参数,采用自适应控制方式,最大满足车辆通行的要求,缩短车辆在路口或路段的等候时间,将减少车辆排放、节省能源。
改善交通环境交通事件采集系统的建立能自动监测各种交通信息、通过将这些信息的发布,使得交通参与者及时了解道路阻塞情况,制定自己适宜的出行计划,宏观上实现了和谐交通,减少城市污染和节约能源的目的,也是为民服务的体现。
可对路段、区域交通流、道路交通流饱和度等交通信息以多级诱导的方式进行道路状态信息发布。
可对车辆违法超速等交通信息及时发布在交通诱导屏上,对驾驶员违法行为及时告知。
通过采集的数据实时通过多种信息平台(广播电台、电视等)将道路拥堵状态信息告知驾驶员,减轻交通警察现场交通疏导的压力。
采集的数据及时传至交警执法人员,使交警能及时掌握路面的交通情况,及时处理道路的交通事件。
利用这些数据改善城市交通状况并积累历史数据为交通管理者决策提供服务。
1.3.建设依据《公路交通安全设施设计技术规范》(JTJ 074-2003)《公路车辆智能监测记录系统通用技术条件》GA/497-2004《机动车测速仪通用技术条件》GA297-2001《电气装置安装工程接地装置施工及验收规范》GB50619《公安交通指挥系统工程建设通用程序和要求》GA/T651-2006《公安交通管理外场设备基础施工通用要求》GA/T652-2004《交通电视监视系统工程验收规范》GA/T514-2004《计算机信息系统防雷保安器》GA173-1998《计算机信息系统雷电电磁脉冲安全防护规范》GA267-2000《安全防范系统雷电浪涌防护技术要求》GA/T670-2006《工业与民用电力装置的接地设计规范》GBJ65-83《城市道路交通信号控制方式适用规范》GA/T 527—20051.4.交通流量采集技术交通信息采集技术的研究已经开展多年。
时至今日,已有多种交通信息采集技术在实际中应用。
通过这些技术采集到的交通信息主要包括各车道的车流量、车道占有率,车速、车型、车头时距等。
最先开始发展的是接触式的交通信息采集技术,其主要代表是压电、压力管探测、环行线圈探测和磁力式探测。
这些采集装置都有共同特点,就是埋藏在路面之下,当汽车经过采集装置上方时会引起相应的压力、电场或磁场的变化,最后采集装置将这些力和场的变化转换为所需要的交通信息。
经过多年发展,路面接触式的交通信息采集技术已经很成熟,其测量精度高,易于掌握,一直在交通信息采集领域中占有主要地位。
但是这种路面接触式的交通采集装置有着不可避免的缺点。
首先是安装维护困难,必须中断交通、破坏路面;其次随着车辆增多,车辆对道路的压力导致这类装置的使用寿命也越来越短;现在道路扩张很快,各种环境下的道路日益增多,而路基下沉、盐碱和冰冻等条件将严重影响路面接触式交通信息采集装置的使用。
所有这些都带来了其使用成本的上升。
新近发展起来的路面非接触式交通信息采集装置不存在安装维护困难、使用寿命短等缺点,主要分为波频探测和视频探测两大类。
波频探测又可分为微波、超声波和红外三种,其中除了超声波探测只能进行单车道交通信息采集外,其余都可同时进行多车道交通信息采集。
由于安装维护简单,路面非接触式交通信息采集技术发展非常迅速。
视频探测是利用车辆进入检测区域导致背景灰度变化的原理来进行检测,直观可靠,但受光度,气候条件的影响很大。
而波频探测则是利用车辆经过检测区域时引起的电磁波的返回时间或频率的变化进行检测,其中红外检测对车型分辨清晰,但受天气的影响很大,而超声检测对于车速和车型的判定准确,但受安装条件限制只能顶部正向安装,只能采集一个车道的信息。
但微波检测在车辆低速行驶时检测精度不高。
无线传感器网络是一种融合短程无线通讯技术、微电子传感器、嵌入式系统的新技术,逐渐被用于智能交通系统等需要数据采集与检测的相关领域基于IEEE 802.15.4规范的ZigBee技术,具备以下良好特性:功耗低,电池寿命至少5年;组网能力强,网络最多可达多个节点,可任意增加或减少节点;传输距离远,两节点室外传输距离可达几百米;可靠性高,具备多级安全模式;成本低,开放的简化ZigBee协议栈,工作在2.4GHz免执照的ISM频段利用上述网络和磁阻传感器制成的车辆探测器外形小巧且不易变形,这使安装变得简单,维修起来也很方便。
且因为AMR磁阻传感器是利用地球磁场在铁磁物体通过时的变化来检测,所以它受气候的影响较小。
1.5.几种主要交通流检测手段比较关键技术如下:使用先进的磁阻传感器,三轴(X,Y,Z)同时采集数据,有效排除干扰;使用2.4GHz传输数据,无需申请无线执照;低功耗的通信协议,大大提高检测器的使用寿命;定制安装附件,使得检测器、中继器和接收器安装快捷、便利;构建无线传感器网络,降低维护成本;多种接口,既可以通过多功能数据转换器输出信号,又可以通过RS485,还可以通过以太网口进入网络;远程固件更新,方便升级系统;中心管理模式,无需去路口或路段设置前端设备;采用可靠的核心技术实现检测和上端数据采集。
1.7.系统实现地磁交通流信息采集系统使用埋入路面的检测器检测车辆的存在和通过。
通过低功率无线电技术将检测数据实时传送至附近的数据接收器,接收器继而将数据传送至一个或多个本地或远程的交通管理控制器/交通管理系统。
系统各组成部分作用如下: 地磁检测器:置于车道内,检测车辆存在和通过;终端数据处理机:接收检测器检测数据,并将数据进行处理后向上传送;中继器:用于支持安装在接入点无线范围之外的检测器,拓展无线数据传输范围;1.8.系统组成与结构系统总体结构分数据采集和数据接收两部分。
这两部分之间采用无线通信。
收集数据的设备称之为接收器,接收器有两种接口:以太网口和RS485。
RS485为总线制,接多功能数据转换器;通过以太网口连接网络,在此网络中可连接交通管控中心、交通信息发布系统等。
系统结构如下:1.9.前端设备配置及布局1.9.1.交通信号控制为交通控制器提供检测数据,如流量、车辆存在时间。
可以实现多种控制方式,如:感应控制、优化时间表等。
检测器埋设位置依据不同信号控制器厂家要求指定(如下图),型号可选通过型或存在型,一般每个车道一个,如需测速需要埋设两个检测器。
对于一些已建系统,信号控制器运转正常,所依赖的检测设备由于修路、交通组织变化、车辆碾压和安装工艺等原因部分或全部损坏,对部分损坏的可选用车辆无线检测网络和现有系统两者同时并存实现既经济又能快速修复系统。
1.9.2.路段检测(1)光纤网络的连接:通过接收器的以太网端口连接光端机通过光纤上联至中心IP 网络。
系统结构如下:(2)3G网络的连接:通过接收器的以太网端口连接3G无线上网模块上联至中心IP网络。
系统结构如下:通过3G模块将数据传输到指挥中心服务器中,系统结构如下:(3)同路段现有网络的连接:路段与路口网络相距300米以内,将接收器安装于路口,通过接收器的以太网端口连接路口现有网络上联至中心IP网络。
系统结构如下:1.10.系统功能提供交通信号所需的开关量信号;提供流量、占有率、速度等交通数据;远程更新固件,远程配置前端设备;系统互联性:该系统是采用网络协议(IP)上传数据,因而很容易与当前或未来的交通管理系统融合。
1.11.与第三方接口系统接口形式:通过RS485输出事件数据,可转换成开关量信号及电平信号;通过多功能数据转换器直接输出开关量;通过以太网口直接输出事件数据或历史数据。
1.12.系统指标具有三轴(X,Y,Z)检测,不受相邻车辆干扰;采用2.4G ISM波段无线传输;兼容欧洲标准DIN系列连接器;接口形式:RS485/RS232、以太网口、电平量/开关量;流量准确率不小于97%;平均车速准确率±5%,检测速度范围0~180km/h,;16级灵敏度可调恢复时间小于10ms;电磁干扰保护等级:IEC801;平均故障间隔时间(MTBF)>10000小时;平均无故障率不低于100万次;检测器具有自动断电重启的功能;系统各设备具有远程固件升级;检测器具有依据当地情况自校准功能;检测点至停车线230米内依据业主要求布设;工作环境温度:-40℃~+80℃,相对湿度:0到93%;供电:48V±4V,DC;2.主要设备功能与技术指标地磁交通流信息采集系统由车辆检测器、中继器、接收器和多功能数据转换器组成。
本节将各分项设备进行阐述。
2.1.检测器车辆检测器利用高灵敏的磁阻传感器检测车辆信息,通过检测地球磁场的变化以判断车辆的存在或通过。
