超声波基础知识

超声波医学中级基础知识点一、知识概述《超声波医学中级基础知识点》①基本定义：超声波呢，就是频率高于20000赫兹的声波。

简单理解就是，这种声波的振动特别快，人耳朵听不见，就像有些小动物能听到的声音，咱们人耳听不到一样。

②重要程度：在超声波医学中，这可是基础中的基础啊。

就好比盖房子的地基，掌握不好这个，后面关于超声波的诊断、治疗等操作就都是瞎搞。

③前置知识：得对基本的声学知识有一定了解吧，像声音是怎么产生传播的。

比如说咱们敲鼓会发出声音，那个声音是通过空气传播的。

还有对人体生理结构也得大概知道些，不然都不知道超声波在身体里是什么状况，是吧？④应用价值：实际应用可多啦。

比如孕妇做产检，就经常用超声波看看宝宝发育得怎么样，是肚子里的小宝贝是一个还是双胞胎之类的；还有看看身体里有没有长东西，像肿瘤啥的。

二、知识体系①知识图谱：在超声波医学这个大体系里，基础知识点是最底层的部分，上面才层层堆叠着更复杂的诊断知识、治疗知识等，就像大树的树根一样重要。

②关联知识：和超声成像原理关系可大了，没有基础知识点，根本理解不了成像为啥是那样的。

还和人体组织声学特性知识也有关联，毕竟超声波在人体里传播是要看组织的。

③重难点分析：掌握难度系数我觉得中等偏上。

关键点呢，就是对超声波物理特性的透彻理解。

像超声波的反射、折射这些，如果弄不清楚，后面就很麻烦。

④考点分析：在考试里那是相当重要的，经常考。

考查方式也多样，可以直接问超声波的基本特性，也可能结合病例问超声波怎么诊断之类的。

三、详细讲解【理论概念类】①概念辨析：超声波就是一种特殊频率的声波，具有能量，能够在介质（像空气、水、人体组织等）里传播。

它在碰到不同组织或者边界的时候会有不同的反应。

②特征分析：它频率高所以波长就短，方向性很好，能够集中能量在一个小区域。

比如说手电筒的光，光比较集中就类似它的方向性好。

还有它能量衰减小，可以穿透一定深度的组织。

像咱们看水里的鱼，要是水浑点，普通光穿透性不好，超声波就类似能穿透浑水去探测鱼在呢的这种东西。

超声波检测基础知识简介超声波检测通常是指通过声波的反射、散射等物理现象对实物进行检测和分析的一种非破坏性检测技术。

超声波具有频率高、穿透力强、灵敏度高、特性稳定等优点，被广泛应用于工业、医学、环保等领域中。

超声波的基本原理超声波是指频率大于20kHz的声波。

超声波在物质中传播的速度受到物质密度、弹性模量和泊松比等因素的影响。

当超声波遇到物体表面或内部结构发生反射或散射时，会在探头中产生电信号，通过信号处理和分析，就可以获得物体的内部结构信息。

超声波探测技术超声波探测系统主要包含以下三个部分：超声发生器、超声探头和信号分析仪。

超声发生器负责产生超声波信号，超声探头负责将超声波信号传递到被测物体中，信号分析仪负责对超声波信号进行处理和分析。

超声波探测技术可以分为接触式和非接触式两种方式。

接触式超声波探测需要将超声探头直接贴附于被测物体表面，适用于对表面缺陷进行检测。

非接触式超声波探测通过传播空气中的超声波来检测物体内部结构，适用于一些特殊要求的场合。

超声波检测应用领域超声波检测技术被广泛应用于工业、医学、环保等领域。

在工业领域中，超声波检测技术可以用于检测金属、非金属材料的缺陷、变形等情况，被广泛应用于航空、汽车、管道等领域。

在医学领域中，超声波检测技术可以用于对人体内部组织器官进行检测和诊断，被广泛应用于心脏、腹部、肝脏等区域。

在环保领域中，超声波检测技术可以用于对大气、水等环境因素进行监测和分析。

超声波检测的优缺点超声波检测技术具有频率高、分辨率高、不破坏被测物体等优点。

同时，超声波检测技术也存在检测深度限制、检测结果易受表面状态影响等缺点。

因此，在选择超声波检测技术时，需要综合考虑其优缺点和适用场合。

超声波检测技术是一种非破坏性检测技术，具有广泛的应用领域和优点。

未来，随着科技的不断发展，超声波检测技术将会发挥更加重要的作用，为人们的生产生活带来更多的便利和贡献。

超声基础知识.doc1第⼀章、超声诊断物理基础第⼀节超声波的概念⼀、超声波的基本概念1、声波的性质超声波是指频率超过⼈⽿听觉范围（20~20000HZ）的⾼频声波，即：频率>20000HZ的机械（振动）波。

超声波不能在真空中传播，超声波的振态在固体中有纵波、横波、表⾯波、瑞利波、板波等多种振态，⽽在液体和⽓体中只有纵波振态，在超声诊断中主要应⽤超声纵波。

2、诊断常⽤的超声频率范围2~10MHZ(1MHZ=106HZ)3、超声波属于声波范畴它具有声波的共同物理性质①⽅式------必须通过弹性介质进⾏传播在液体、⽓体和⼈体软组织中的传播⽅式为纵波(疏密波) 具有反射、折射、衍射、散射特性,以及在不同介质中(空⽓、⽔、软组织、⾻骼)分别具有不同的声速和不同的衰减等②声速------在不同介质中，声速有很⼤差别：空⽓(20℃)344m/s,⽔（37℃）1524m/s,肝1570m/s,脂肪1476m/s,颅⾻3360m/s⼈体软组织的声速平均为1540m/s,与⽔的声速相近。

⾻骼的声速最⾼相当于软组织平均声速的2倍以上⼆、基本物理量声学基本物理量波长、频率、声速及三者的关系λ=С/f 声速：不同介质的声速空⽓(20℃)344m/s、⽔(37℃)1524m/s、肝脏\⾎液1570m/s、脂肪组织1476m/s、颅⾻3360m/s。

⼈体软组织平均声速掌握1540m/s 三、声场（⼀）超声场概念超声场是指发射超声在介质中传播时其能量所达到的空间。

超声场简称声场，⼜可称为声束。

（⼆）声场特性1、①扫描声束的形状、⼤⼩（粗细）及声束本⾝的能量分布，随所⽤探头的形状、⼤⼩、阵元数及其排列、⼯作频率（超声波长）、有⽆聚焦以及聚焦的⽅式不同⽽有很⼤的不同②声束还受⼈体组织不同程度吸收衰减、反射、折射和散射等影响即超声与⼈体组之间相互作⽤的影响。

2、声束由⼀个⼤的主瓣和⼀些⼩的旁瓣组成超声成像主要依靠探头发射⾼度指向性的主瓣并接收回声；旁瓣的⽅向总有偏差，容易产⽣伪像。

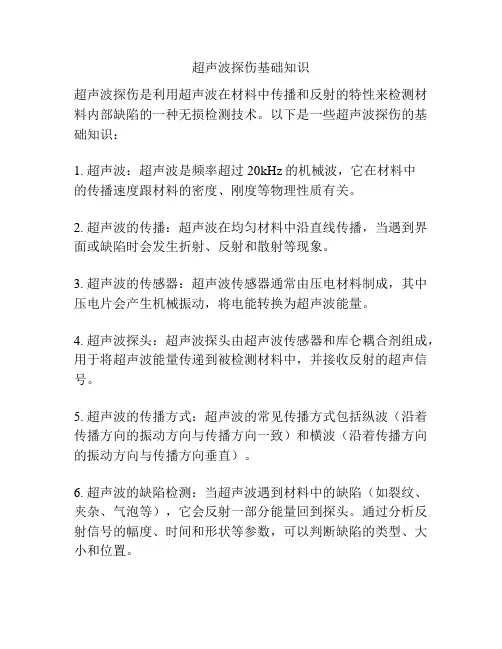

超声波探伤基础知识
超声波探伤是利用超声波在材料中传播和反射的特性来检测材料内部缺陷的一种无损检测技术。

以下是一些超声波探伤的基础知识：
1. 超声波：超声波是频率超过20kHz的机械波，它在材料中
的传播速度跟材料的密度、刚度等物理性质有关。

2. 超声波的传播：超声波在均匀材料中沿直线传播，当遇到界面或缺陷时会发生折射、反射和散射等现象。

3. 超声波的传感器：超声波传感器通常由压电材料制成，其中压电片会产生机械振动，将电能转换为超声波能量。

4. 超声波探头：超声波探头由超声波传感器和库仑耦合剂组成，用于将超声波能量传递到被检测材料中，并接收反射的超声信号。

5. 超声波的传播方式：超声波的常见传播方式包括纵波（沿着传播方向的振动方向与传播方向一致）和横波（沿着传播方向的振动方向与传播方向垂直）。

6. 超声波的缺陷检测：当超声波遇到材料中的缺陷（如裂纹、夹杂、气泡等），它会反射一部分能量回到探头。

通过分析反射信号的幅度、时间和形状等参数，可以判断缺陷的类型、大小和位置。

7. 超声波的图像生成：通过多次探测，将分析得到的超声信号以图像形式展示，可以获得材料内部缺陷的位置和形状信息。

超声波探伤在工业领域广泛应用，可用于检测金属、塑料、陶瓷等材料的缺陷，如焊接质量、母线接头、管道内部等。

它具有无损、快速、准确、可重复性好等优点，成为重要的材料检测技术。
