超声影像学(彩超基础知识)知识分享

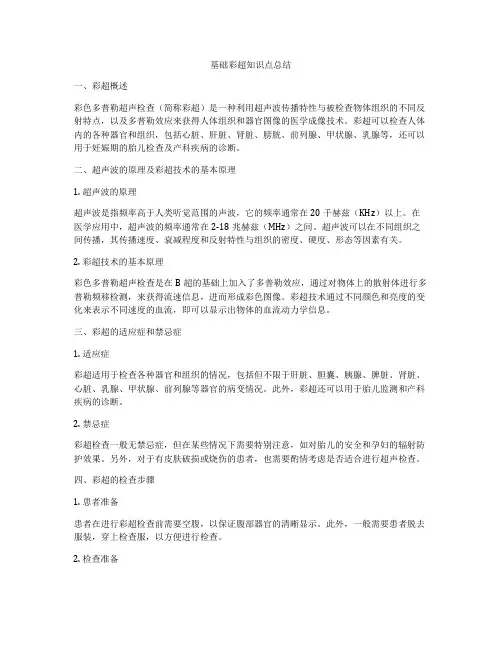

基础彩超知识点总结一、彩超概述彩色多普勒超声检查（简称彩超）是一种利用超声波传播特性与被检查物体组织的不同反射特点，以及多普勒效应来获得人体组织和器官图像的医学成像技术。

彩超可以检查人体内的各种器官和组织，包括心脏、肝脏、肾脏、膀胱、前列腺、甲状腺、乳腺等，还可以用于妊娠期的胎儿检查及产科疾病的诊断。

二、超声波的原理及彩超技术的基本原理1. 超声波的原理超声波是指频率高于人类听觉范围的声波，它的频率通常在20千赫兹（KHz）以上。

在医学应用中，超声波的频率通常在2-18兆赫兹（MHz）之间。

超声波可以在不同组织之间传播，其传播速度、衰减程度和反射特性与组织的密度、硬度、形态等因素有关。

2. 彩超技术的基本原理彩色多普勒超声检查是在B超的基础上加入了多普勒效应，通过对物体上的散射体进行多普勒频移检测，来获得流速信息，进而形成彩色图像。

彩超技术通过不同颜色和亮度的变化来表示不同速度的血流，即可以显示出物体的血流动力学信息。

三、彩超的适应症和禁忌症1. 适应症彩超适用于检查各种器官和组织的情况，包括但不限于肝脏、胆囊、胰腺、脾脏、肾脏、心脏、乳腺、甲状腺、前列腺等器官的病变情况。

此外，彩超还可以用于胎儿监测和产科疾病的诊断。

2. 禁忌症彩超检查一般无禁忌症，但在某些情况下需要特别注意，如对胎儿的安全和孕妇的辐射防护效果。

另外，对于有皮肤破损或烧伤的患者，也需要酌情考虑是否适合进行超声检查。

四、彩超的检查步骤1. 患者准备患者在进行彩超检查前需要空腹，以保证腹部器官的清晰显示。

此外，一般需要患者脱去服装，穿上检查服，以方便进行检查。

2. 检查准备医生或技师会进行必要的准备工作，包括调解超声探头、涂抹适量的凝胶以便更好地传导超声波等。

3. 检查过程医生或技师将超声探头放置在需要检查的部位，逐步进行扫描和调节，以获得清晰的图像和有效的信息。

在获取图像的同时，也需要注意记录和标记检查过程中的重要数据。

4. 检查结束检查结束后，医生会根据检查结果进行初步诊断，并据此制定后续治疗方案。

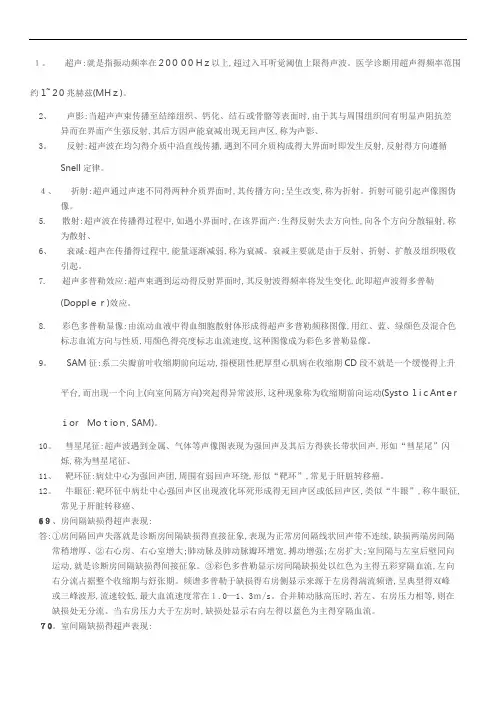

１。

超声:就是指振动频率在２0００0 Hｚ以上,超过入耳听觉阈值上限得声波。

医学诊断用超声得频率范围约1~２0兆赫兹(MHｚ)。

2、声影:当超声声束传播至结缔组织、钙化、结石或骨骼等表面时,由于其与周围组织间有明显声阻抗差异而在界面产生强反射,其后方因声能衰减出现无回声区,称为声影、3。

反射:超声波在均匀得介质中沿直线传播,遇到不同介质构成得大界面时即发生反射,反射得方向遵循Snell定律。

４、折射:超声通过声速不同得两种介质界面时,其传播方向;呈生改变,称为折射。

折射可能引起声像图伪像。

5.散射:超声波在传播得过程中,如遇小界面时,在该界面产:生得反射失去方向性,向各个方向分散辐射,称为散射、6、衰减:超声在传播得过程中,能量逐渐减弱,称为衰减。

衰减主要就是由于反射、折射、扩散及组织吸收引起。

7.超声多普勒效应:超声束遇到运动得反射界面时,其反射波得频率将发生变化,此即超声波得多普勒(Dopplｅｒ)效应。

8.彩色多普勒显像:由流动血液中得血细胞散射体形成得超声多普勒频移图像,用红、蓝、绿颜色及混合色标志血流方向与性质,用颜色得亮度标志血流速度,这种图像成为彩色多普勒显像。

9。

SAM征:系二尖瓣前叶收缩期前向运动,指梗阻性肥厚型心肌病在收缩期CD段不就是一个缓慢得上升平台,而出现一个向上(向室间隔方向)突起得异常波形,这种现象称为收缩期前向运动(SystｏｌiｃAntｅr ｉor Ｍoｔioｎ, SAM)。

10。

彗星尾征:超声波遇到金属、气体等声像图表现为强回声及其后方得狭长带状回声,形如“彗星尾”闪烁,称为彗星尾征、11、靶环征:病灶中心为强回声团,周围有弱回声环绕,形似“靶环”,常见于肝脏转移癌。

12。

牛眼征:靶环征中病灶中心强回声区出现液化坏死形成得无回声区或低回声区,类似“牛眼”,称牛眼征,常见于肝脏转移癌、6９、房间隔缺损得超声表现:答:①房间隔回声失落就是诊断房间隔缺损得直接征象,表现为正常房间隔线状回声带不连续,缺损两端房间隔常稍增厚、②右心房、右心室增大;肺动脉及肺动脉瓣环增宽,搏动增强;左房扩大;室间隔与左室后壁同向运动,就是诊断房间隔缺损得间接征象。

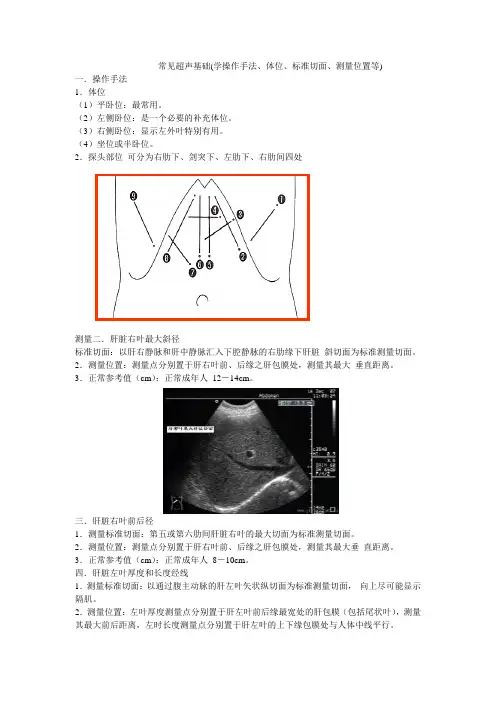

常见超声基础(学操作手法、体位、标准切面、测量位置等)一．操作手法1．体位（1）平卧位：最常用。

（2）左侧卧位：是一个必要的补充体位。

（3）右侧卧位：显示左外叶特别有用。

（4）坐位或半卧位。

2．探头部位可分为右肋下、剑突下、左肋下、右肋间四处测量二．肝脏右叶最大斜径标准切面：以肝右静脉和肝中静脉汇入下腔静脉的右肋缘下肝脏斜切面为标准测量切面。

2．测量位置：测量点分别置于肝右叶前、后缘之肝包膜处，测量其最大垂直距离。

3．正常参考值（cm）：正常成年人12－14cm。

三．肝脏右叶前后径1．测量标准切面：第五或第六肋间肝脏右叶的最大切面为标准测量切面。

2．测量位置：测量点分别置于肝右叶前、后缘之肝包膜处，测量其最大垂直距离。

3．正常参考值（cm）：正常成年人8－10cm。

四．肝脏左叶厚度和长度经线1．测量标准切面：以通过腹主动脉的肝左叶矢状纵切面为标准测量切面，向上尽可能显示隔肌。

2．测量位置：左叶厚度测量点分别置于肝左叶前后缘最宽处的肝包膜（包括尾状叶），测量其最大前后距离，左时长度测量点分别置于肝左叶的上下缘包膜处与人体中线平行。

3．正常参考值（cm）：肝左叶厚径不超过6cm，肝左叶长径不超过9cm。

五．门静脉及胆总管的宽度1．测量标准切面：以右助缘下第一肝门纵断面为标准测量切面，胆总管要求尽量显示其全长至胰头后方。

2．测量位置：门静脉测量要求在距第一肝门1-2c m处测量其宽径，胆总管测量要求在其全长之最宽处测量。

3，正常参考值（cm）：门静脉主干宽度（内径）1.0～1.2cm，胆总管宽度（内径）0.4～0.6cm。

六．脾脏厚度1．测量标准切面：左肋间脾脏斜切面，要求显示脾静脉出脾门部图像。

2．测量位置：测量点选在脾门边缘至脾对侧缘之垂直距离测量。

3．正常参考值（cm）：正常成年人不超过4cm。

七．脾脏长度1．测量标准切面：左助间脾脏斜切面。

尽量显示脾的全长，同时显示脾静脉出脾门部图像。

2．测量位置：测量点选在脾上下极的包膜处。

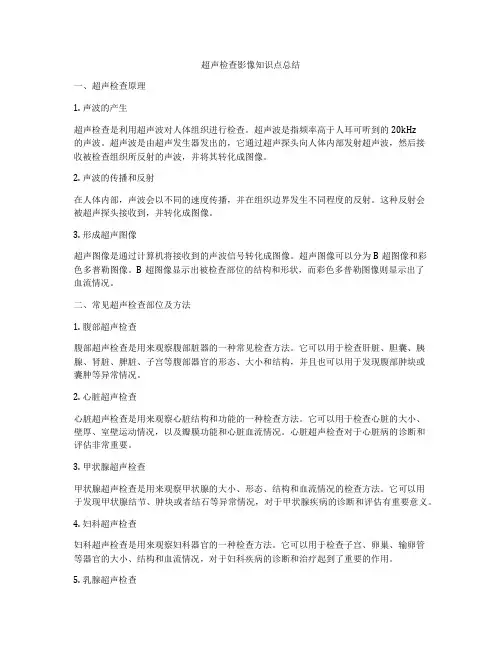

超声检查影像知识点总结一、超声检查原理1. 声波的产生超声检查是利用超声波对人体组织进行检查。

超声波是指频率高于人耳可听到的20kHz的声波。

超声波是由超声发生器发出的，它通过超声探头向人体内部发射超声波，然后接收被检查组织所反射的声波，并将其转化成图像。

2. 声波的传播和反射在人体内部，声波会以不同的速度传播，并在组织边界发生不同程度的反射。

这种反射会被超声探头接收到，并转化成图像。

3. 形成超声图像超声图像是通过计算机将接收到的声波信号转化成图像。

超声图像可以分为B超图像和彩色多普勒图像。

B超图像显示出被检查部位的结构和形状，而彩色多普勒图像则显示出了血流情况。

二、常见超声检查部位及方法1. 腹部超声检查腹部超声检查是用来观察腹部脏器的一种常见检查方法。

它可以用于检查肝脏、胆囊、胰腺、肾脏、脾脏、子宫等腹部器官的形态、大小和结构，并且也可以用于发现腹部肿块或囊肿等异常情况。

2. 心脏超声检查心脏超声检查是用来观察心脏结构和功能的一种检查方法。

它可以用于检查心脏的大小、壁厚、室壁运动情况，以及瓣膜功能和心脏血流情况。

心脏超声检查对于心脏病的诊断和评估非常重要。

3. 甲状腺超声检查甲状腺超声检查是用来观察甲状腺的大小、形态、结构和血流情况的检查方法。

它可以用于发现甲状腺结节、肿块或者结石等异常情况，对于甲状腺疾病的诊断和评估有重要意义。

4. 妇科超声检查妇科超声检查是用来观察妇科器官的一种检查方法。

它可以用于检查子宫、卵巢、输卵管等器官的大小、结构和血流情况，对于妇科疾病的诊断和治疗起到了重要的作用。

5. 乳腺超声检查乳腺超声检查是用来观察乳腺的一种检查方法。

它可以用于检查乳腺的结构、肿块、囊肿等异常情况，对于乳腺疾病的早期发现和诊断有重要的作用。

6. 肌肉骨骼超声检查肌肉骨骼超声检查是用来观察肌肉、骨骼和关节的一种检查方法。

它可以用于观察骨折、肌肉撕裂、韧带损伤等情况，对于肌肉骨骼系统的损伤和疾病的诊断起到了重要的作用。

超声诊断基础必学知识点
超声诊断是一种以超声波为媒介进行诊断的医学技术。

以下是超声诊断的基础必学知识点：
1. 超声波产生和传播原理：超声波是指频率超过人耳能听到的20kHz 的声音波。

超声波通过超声发射器产生，并经过介质传播，最后通过超声接收器接收。

2. 超声图像的形成原理：超声波在体内遇到不同组织的界面时，会发生反射、散射和传播，形成声波回波。

通过接收和处理回波信号，可以生成超声图像。

3. 超声图像解剖学：了解人体常见的超声图像解剖结构，包括器官、血管、淋巴结等。

4. 超声诊断设备：了解超声诊断设备的基本组成，包括超声发射器、超声接收器、显示器等。

5. 超声检查技术：掌握超声检查的基本操作技术，如探头的选择、扫描方式、探头的移动和操作等。

6. 超声图像评估：学习如何评估超声图像的特征，包括组织的形态、内部结构、血流情况等。

7. 超声诊断常见病变：了解超声图像上常见的病变表现，如肿块、囊肿、结石等。

8. 超声引导下穿刺和介入治疗：了解超声引导下进行穿刺和介入治疗
的技术和步骤。

9. 超声检查的安全性和注意事项：了解超声检查的安全性和注意事项，如探头选择、扫描时间和强度等。

以上是超声诊断的基础必学知识点，通过学习和实践，医生可以进行
基本的超声检查和超声诊断。

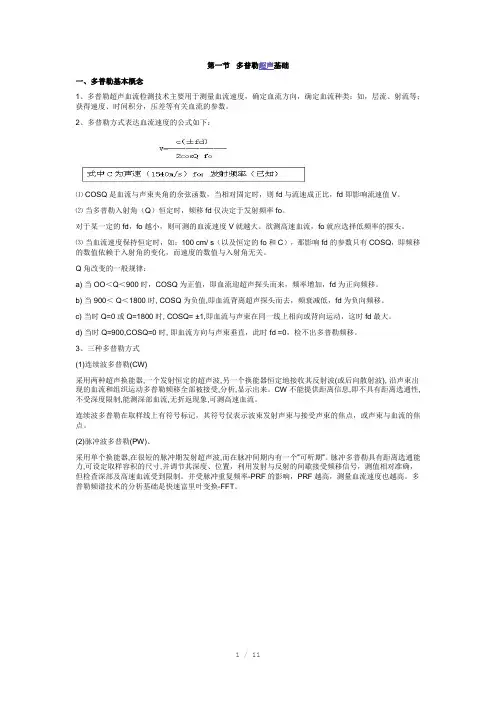

第一节多普勒超声基础一、多普勒基本概念1、多普勒超声血流检测技术主要用于测量血流速度，确定血流方向，确定血流种类：如，层流、射流等；获得速度、时间积分，压差等有关血流的参数。

2、多普勒方式表达血流速度的公式如下：⑴ COSQ是血流与声束夹角的余弦函数，当相对固定时，则fd与流速成正比，fd即影响流速值V。

⑵当多普勒入射角（Q）恒定时，频移fd 仅决定于发射频率fo。

对于某一定的fd，fo越小，则可测的血流速度V就越大。

欲测高速血流，fo就应选择低频率的探头。

⑶当血流速度保持恒定时，如：100 cm/ s（以及恒定的fo和C），那影响fd的参数只有COSQ，即频移的数值依赖于入射角的变化，而速度的数值与入射角无关。

Q角改变的一般规律：a) 当OO＜Q＜900时，COSQ为正值，即血流迎超声探头而来，频率增加，fd为正向频移。

b) 当900＜ Q＜1800时, COSQ为负值,即血流背离超声探头而去，频衰减低，fd为负向频移。

c) 当时Q=0或Q=1800时, COSQ= ±1,即血流与声束在同一线上相向或背向运动，这时fd最大。

d) 当时Q=900,COSQ=0时, 即血流方向与声束垂直，此时fd =0，检不出多普勒频移。

3、三种多普勒方式(1)连续波多普勒(CW)采用两种超声换能器,一个发射恒定的超声波,另一个换能器恒定地接收其反射波(或后向散射波), 沿声束出现的血流和组织运动多普勒频移全部被接受,分析,显示出来。

CW不能提供距离信息,即不具有距离选通性,不受深度限制,能测深部血流,无折返现象,可测高速血流。

连续波多普勒在取样线上有符号标记，其符号仅表示波束发射声束与接受声束的焦点，或声束与血流的焦点。

(2)脉冲波多普勒(PW)、采用单个换能器,在很短的脉冲期发射超声波,而在脉冲间期内有一个”可听期”。

脉冲多普勒具有距离选通能力,可设定取样容积的尺寸,并调节其深度、位置，利用发射与反射的间歇接受频移信号，测值相对准确，但检查深部及高速血流受到限制。

1、超声:就是指振动频率在20000 Hz以上,超过入耳听觉阈值上限的声波。

医学诊断用超声的频率范围约1～20兆赫兹(MHz)。

2、声影:当超声声束传播至结缔组织、钙化、结石或骨骼等表面时,由于其与周围组织间有明显声阻抗差异而在界面产生强反射,其后方因声能衰减出现无回声区,称为声影。

3、反射:超声波在均匀的介质中沿直线传播,遇到不同介质构成的大界面时即发生反射,反射的方向遵循Snell定律。

4、折射:超声通过声速不同的两种介质界面时,其传播方向;呈生改变,称为折射。

折射可能引起声像图伪像。

5、散射:超声波在传播的过程中,如遇小界面时,在该界面产:生的反射失去方向性,向各个方向分散辐射,称为散射。

6、衰减:超声在传播的过程中,能量逐渐减弱,称为衰减。

衰减主要就是由于反射、折射、扩散及组织吸收引起。

7、超声多普勒效应:超声束遇到运动的反射界面时,其反射波的频率将发生变化,此即超声波的多普勒(Doppler)效应。

8、彩色多普勒显像:由流动血液中的血细胞散射体形成的超声多普勒频移图像,用红、蓝、绿颜色及混合色标志血流方向与性质,用颜色的亮度标志血流速度,这种图像成为彩色多普勒显像。

9、SAM征:系二尖瓣前叶收缩期前向运动,指梗阻性肥厚型心肌病在收缩期CD段不就是一个缓慢的上升平台,而出现一个向上(向室间隔方向)突起的异常波形,这种现象称为收缩期前向运动(SystolicAnteriorMotion, SAM)。

10、彗星尾征:超声波遇到金属、气体等声像图表现为强回声及其后方的狭长带状回声,形如“彗星尾”闪烁,称为彗星尾征。

11、靶环征:病灶中心为强回声团,周围有弱回声环绕,形似“靶环”,常见于肝脏转移癌。

12、牛眼征:靶环征中病灶中心强回声区出现液化坏死形成的无回声区或低回声区,类似“牛眼”,称牛眼征,常见于肝脏转移癌。

69.房间隔缺损的超声表现:答:①房间隔回声失落就是诊断房间隔缺损的直接征象,表现为正常房间隔线状回声带不连续,缺损两端房间隔常稍增厚。

超声基础知识入门超声基础知识总结
超声基础知识入门：
1. 超声波：超声波是一种频率高于人耳可听到的声音的声波。

在医学中，常用的超声
波频率范围是1~20兆赫（MHz）。

2. 超声传感器：超声传感器是将声波转化为电信号的装置。

它由发射器和接收器组成，发射器发出超声波，接收器接收到反射回来的超声波并转化为电信号。

3. 超声图像：超声波在人体组织内反射、折射和散射产生回波，这些回波可用来形成
超声图像。

超声图像显示了人体器官、血管、肿块等结构的形态和位置。

4. 超声成像模式：常见的超声成像模式包括B模式（二维图像）、M模式（时间-振幅图像）、Doppler模式（血流图像）等。

5. 超声引导下穿刺：超声引导下穿刺是一种常见的医疗技术，通过超声图像引导医生
准确定位并操作穿刺针，用于取样、注射药物等操作。

6. 超声检查：超声检查是一种无创、无辐射的影像学检查方法，广泛应用于临床诊断。

常见的超声检查包括腹部超声、妇科超声、心脏超声等。

7. 超声诊断：通过观察和分析超声图像，医生可以对疾病进行诊断。

超声诊断可以发
现各种器官的异常结构、肿块、囊肿、积液等。

8. 超声治疗：超声波的能量可以用于治疗某些疾病，如肌肉拉伤、骨折、肿瘤等。

超
声治疗可以促进组织修复，减轻疼痛和炎症。

以上是超声基础知识的简要总结，希望对您有帮助。

超声成像温州医学院附属一医管丽洁学习要求：掌握超声成像的基本原理（超声、超声的物理特性及其应用）、超声图像的特点了解超声波的产生、超声成像、超声检查技术与设备，超声诊断的方法学目的：理解超声诊断的临床应用超声成像的定义：利用超声波的物理特性和人体器官组织声学特征相互作用后所产生的信息,经信息处理形成图像的成像技术，借此进行疾病诊断的检查方法。

一、超声波的物理特性（1）：波可分为：电磁波（包括可见光、无线电波、X线）和机械波（包括声波、水波、地震波）声波：20~20000 Hz超声波：>20000 Hz医用超声波：2.5~10 MHz二、超声波的物理特征(2)1.超声波的物理量（波长、频率、传播速度）及其关系:物理量: 频率(f) : Hz声速(c) : m /s 或cm/s波长(λ) : m介质密度(ρ) : g／cm3声阻抗（Ｚ）：Ｚ＝ρ×ｃ(g／cm2．s)关系: c2=K / ρ即声速取决于波长和频率, 并与介质中的弹性(K) 和密度(ρ) 密切相关c=f ×λ即同一介质中传播(C确定),频率越高则波长越短传播速度: 固体>液体>气体2.束射性或指向性（超声波的直线传播）其方向性与超声频率、声源直径及后者与波长的比值有关扩散角越小,方向性越好3.反射：超声在均质性介质传播中不出现反射反射条件: ①介质声阻抗差>0.1%②界面大于波长声阻抗=介质密度与速度的乘积4.散射超声波在介质中传播如遇不规则的小界面, 或界面小于波长时,则发生散射5.衰减：超声波在介质中传播由于介质吸收(声能转化为热) 、反射、散射等原因,其振幅与强度逐渐降低,这种现象称为衰减。

（振幅与强度的减小）6.多普勒效应：声束在介质中传播时，如遇到运动的反射界面，其反射的超声波频率随界面运动的情况而发生改变的现象三、超声波的产生：1、压电晶片(换能器)2、压电效应：逆压电效应(电能转变为声能)正压电效应四、超声成象基本原理1、器官、组织中各种界面对超声波的不同反射和/或散射是构成图象的基础。
