《电气控制及可编程控制技术》综合复习资料一、选择题1、下列电器属于控制电器的是（）。
A、电动机B、按钮C、变压器D、发电机2、为消除交流铁心的颤动和噪音，还要在铁心的部分端面加上铜制的（）。
A、辅助触点B、短路环3、电机主回路中，熔断器用作（）保护。
A、短路保护B、过载保护C、欠电压保护D、接地保护4、热继电器或过载脱扣器的整定电流应（）电动机的额定电流。
A、远大于B、小于C、约等于或略大于，即0.95~1.05倍电动机额定电流5、当几个条件仅具备一个时，继电器线圈就断电，可用几个常闭触头，再和所控制的电器线圈串联的方法实现。
A、并联B、串联6、PID控制中的P代表（）。
A、比例控制B、微分控制C、积分控制7、S7-200PLC存储器中，字节、字、双字对应的寄存器位数是（）。
A、1、2、4B、2、8、16C、8、16、32D、2、4、168、下列描述最能体现交流接触器性能的是（）。
A、短路保护功能B、过载保护功能C、可以对主电路（如电机电路）实现远距离、频繁通断。
D、隔离电路电压，增加检修时的安全性。
9、由于热继电器中的热元件具有（），在电路中不可以用做瞬时过载保护，更不可以做短路保护。
A、热惯性B、热效应C、电动力效应10、当要求几个条件同时具备，才使线圈得电动作时，可用几个常开触头（）实现。
A、并联B、串联11、为保证梯形图和继电接触控制图尽可能“相似”，要求和PLC相连的触点必须都用（）触点。
A、常开B、常闭C、具体情况具体对待12、CPU224AC/DC/Relay表示型号为224、交流电源供电、直流型输入接口电路、输出接口电路。
A、继电器型B、晶体管型C、晶闸管型13、下列电器中，可以分断大电流、高电压电路的控制电器是（）。
A、中间继电器B、热继电器C、断路器D、隔离开关14、S7-200PLC存储器中，字节、字、双字对应的寄存器的位数是（）。
E、1、2、4F、2、8、16G、8、16、32H、2、4、1615、符号代表（）。
第一章1-2哪些低压电器可以保护线路的短路？解：保护线路的短路的低压电器主要有熔断器和断路器。
1-8空气阻尼式时间继电器的通电延时型电磁机构和断电延时型电磁机构相同吗？通电延时型时间继电器可以改为断电延时型时间继电器吗？解：JS7型空气阻尼式时间继电器的通电延时型电磁机构和断电延时型电磁机构相同，只要将电磁机构旋转180 度安装就可将通电延时型时间继电器改为断电延时型时间继电器。
反之亦然。
1-9热继电器在电路中起什么作用？其工作原理是什么？热继电器接点动作后，能否自动复位？解：热继电器在电路中起过载保护作用，常用于保护电动机。
热继电器主要由双金属片和热元件组成，热元件串接于电路中，当电动机正常运行时，其工作电流通过热元件产生的热量不足以使双金属片变形，热继电器不会动作。
当电动机发生过电流且超过整定值时，双金属片的热量增大而发生弯曲，经过一定时间后，使触点动作，通过控制电路切断电动机的工作电源。
热继电器接点动作后，热元件也因失电而逐渐降温，经过一段时间的冷却，双金属片恢复到原来状态。
如将复位螺丝旋出，触点不能自动复位，为手动复位置方式。
如将复位螺丝旋入，触点能自动复位，为自动复位置方式。
1-10按钮和行程开关有什么不同？各起什么作用？解：按钮和行程开关都是主令电器，结构基本相同，不同的是按钮用手来操作的，行程开关是由机械来操作的。
按钮在电路中由操作者向控制电路发布控制命令，行程开关在电路中检测设备的行程，并发出形成信号。
第二章2-1行程开关、接近开关、热继电器、电流继电器、速度继电器分别用于检测哪些物理量？这些物理量分别是来之于电路还是来之于电气设备？解：行程开关和接近开关用于检测电气设备运动的行程距离，热继电器用于检测电气设备的过载，电流继电器用于检测电路的电流，速度继电器用于检测电气设备的旋转速度。
2-6画出星形-三角形降压起动控制的主电路和控制电路。
解：操作过程和控制原理。
解：按下按钮ＳＢ１，接触器ＫＭ２得电，相继ＫＭ１线圈得电并自锁，电动机接成星形降压起动，当电动机转速接近额定转速时，松开按钮，接触器ＫＭ２失电，打开星点，ＫＭ３线圈得电，将电动机接成三角形全压运行。
电⽓控制与PLC课后习题及答案第⼀章课后习题参考答案2、何谓电磁机构的吸⼒特性与反⼒特性吸⼒特性与反⼒特性之间应满⾜怎样的配合关系答：电磁机构使衔铁吸合的⼒与⽓隙长度的关系曲线称作吸⼒特性；电磁机构使衔铁释放（复位）的⼒与⽓隙长度的关系曲线称作反⼒特性。
电磁机构欲使衔铁吸合，在整个吸合过程中，吸⼒都必须⼤于反⼒。
反映在特性图上就是要保持吸⼒特性在反⼒特性的上⽅且彼此靠近。
3、单相交流电磁铁的短路环断裂或脱落后，在⼯作中会出现什么现象为什么答：在⼯作中会出现衔铁产⽣强烈的振动并发出噪声，甚⾄使铁芯松散得到现象。
原因是：电磁机构在⼯作中，衔铁始终受到反⼒Fr的作⽤。
由于交流磁通过零时吸⼒也为零，吸合后的衔铁在反⼒Fr作⽤下被拉开。
磁通过零后吸⼒增⼤，当吸⼒⼤于反⼒时衔铁⼜被吸合。
这样，在交流电每周期内衔铁吸⼒要两次过零，如此周⽽复始，使衔铁产⽣强烈的振动并发出噪声，甚⾄使铁芯松散。
5、接触器的作⽤是什么根据结构特征如何区分交、直流接触器答：接触器的作⽤是控制电动机的启停、正反转、制动和调速等。
交流接触器的铁芯⽤硅钢⽚叠铆⽽成，⽽且它的激磁线圈设有⾻架，使铁芯与线圈隔离并将线圈制成短⽽厚的矮胖型，这样有利于铁芯和线圈的散热。
直流接触器的铁芯通常使⽤整块钢材或⼯程纯铁制成，⽽且它的激磁线圈制成⾼⽽薄的瘦⾼型，且不设线圈⾻架，使线圈与铁芯直接接触，易于散热。
8、热继电器在电路中的作⽤是什么带断相保护和不带断相保护的三相式热继电器各⽤在什么场合答：热继电器利⽤电流的热效应原理以及发热元件热膨胀原理设计，可以实现三相电动机的过载保护。
三⾓形接法的电动机必须⽤带断相保护的三相式热继电器；Y形接法的电动机可⽤不带断相保护的三相式热继电器。
9、说明热继电器和熔断器保护功能的不同之处。
答：热继电器在电路中起过载保护的作⽤，它利⽤的是双⾦属⽚的热膨胀原理，并且它的动作有⼀定的延迟性；熔断器在电路中起短路保护的作⽤，它利⽤的是熔丝的热熔断原理，它的动作具有瞬时性。

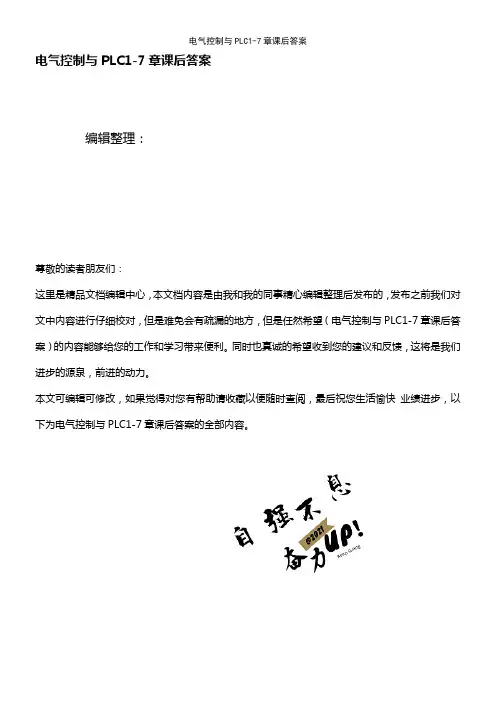

电气控制与PLC课后习题答案第一章1-4熔断器的额定电流，熔体的额定电流和熔体的极限分断电流三者有何区别？熔断器的额定电流是指熔断器长期工作时，设备部件温升不超过规定值时所能承受大的电流；熔体的额定电流是熔体长期工作而不致熔断的电流；熔体的极限分断电流是指在规定的额定电压和功率因数的条件下，能分断的最大电流值，在电路中出现的最大电流值一般指短路电流值1-8热继电器与熔断器的作用有何不同？（1-9热继电器在电路中的作用是什么？）在电器控制中，熔断器使用时串联在电路中，当电路或用电设备发生短路或过载时，熔体能自身熔断，切断电路，阻止事故蔓延，因而能实现短路或过载保护，无论是在强电系统或弱电系统中都得到广泛的应用。
热继电器是利用电流的热效应原理工作的电器，用于三相异步电动机的长期过载保护1-10时间继电器与中间继电器在电路中各起什么作用？时间继电器起到延时的作用中间继电器起到中间放大的作用1-12什么是主令电器，常用的主令电器有哪些？主令电器是用来发布命令，改变控制系统工作状态的电器，它可以直接作用于控制电路，也可以通过电磁式电器的转换对电路实现控制，其主要类型有按钮，行程开关，万能转换开关，主令控制器，脚踏开关等1-13接触器的作用是什么？接触器是用来频繁地接通或断开交直流主电路或大容量控制电路等大电流电路1-16接触器是怎样选择的？主要考虑哪些因素？①接触器的类型选择②额定电压的选择③额定电流的选择④吸引线圈额定电压选择⑤接触器触头数量，种类选择；（其中③④为主要指标）第二章2-1自锁环节怎样组成？它起什么作用?并具有什么功能？自锁是由命令它通电的主令电器的常开触点与本身的常开触点相并联组成（有两个元件并联在一起的），这种由接触器（继电器）本身的触点来使其线圈长期保持通电的环节叫“自锁”环节“自锁”环节具有对命令的“记忆”功能，当启动命令下达后，能保持长期通电即长动，而当停机命令或停电出现后失去自锁不会自行启动，又叫零压保护，防止电源电压恢复时，电动机突然启动运转，造成设备和人身事故2-2什么是互锁环节，它起到什么作用？互锁是指生产机械或自动生产线不同的运动部件之间互相制约，又称为联锁控制。
第一章1. 什么叫电器？作用是什么？凡是能自动或手动接通和断开的电路，以及对电路或非电对象能进行切换、控制、保护、检测、变换和调节的电器元件统称为电器。
简单的说，电器就是电的控制工具。
作用：接通和断开电路；对电路或非电对象进行切换、控制、保护、检测、变换和调节。
1. 电器按用途不同可以分为几类？控制电路：用于各种控制电路和各种控制系统的电器，如接触器、继电器、电动机启动器等主令电器：用于自动控制系统中发送控制指令的电器，如按钮、主令开关、转换开关等执行电器：用于某种完成动作或传送功能的电器，如电磁阀、电磁离合器等配电电器：用于电能的输送和分配的电器，如高压断路器、隔离开关、母线等保护电器：用于保护电路及用电设备的电器，如熔断器、避雷器等1. 直、交流接触器的灭弧装置有什么不同？哪一个灭弧能力强？直流接触器主触点控制直流电路，且线圈也须通入直流电进行控制；主触点用磁吹灭弧；衔铁吸合前后，线圈电流不变，适合于频繁动作。
但主触点断开时会产生较高的电压，故工作电压不允许过高（440V以下）交流接触器主触点控制交流电路，且线圈多采用交流电进行控制，也有直流电控制的，但须在线圈里串入电阻限流；主触点采用灭弧栅灭弧，衔铁吸合前后线圈电流变化很大，当衔铁卡主或频繁动作时线圈易烧坏，不适宜频繁动作。
磁吹式灭弧装置灭弧能力强。
2. 直流接触器为什么能比交流接触器更频繁动作？交流接触器衔铁吸合前后线圈电流变化很大，可相差10~15倍，当衔铁卡主或频繁动作时线圈易烧坏，不适宜频繁动作。
直流接触器衔铁吸合前后，线圈电流不变，适合于频繁动作，所以直流接触器比交流接触器更频繁动作。
3. 交、直流接触器的吸力特性各有什么特点？线圈电流在衔铁吸合前后有什么变化？直流接触器：衔铁吸合前后吸力变化很大；线圈电流与气隙大小无关，为一常数。
线圈电流不变交流接触器：吸力与气隙大小无关；衔铁吸合后电流很小，即不需要多大电流就能维持衔铁吸合；衔铁吸合前后电流变化很大，故不适宜频繁动作。

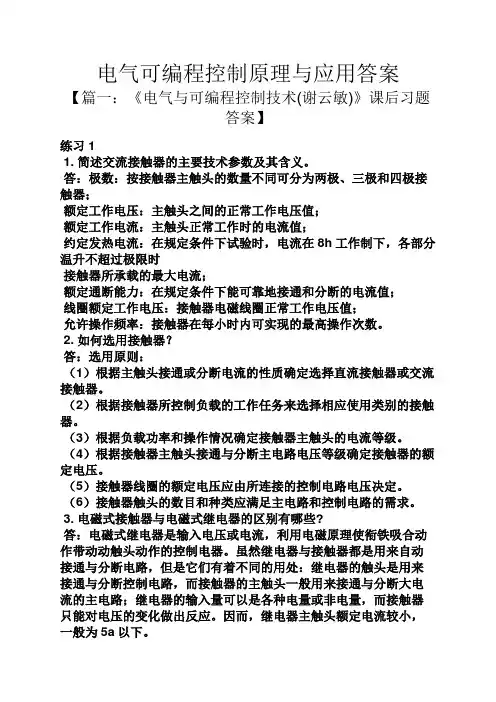

电气可编程控制原理与应用答案【篇一：《电气与可编程控制技术(谢云敏)》课后习题答案】练习11. 简述交流接触器的主要技术参数及其含义。
答：极数：按接触器主触头的数量不同可分为两极、三极和四极接触器；额定工作电压：主触头之间的正常工作电压值；额定工作电流：主触头正常工作时的电流值；约定发热电流：在规定条件下试验时，电流在8h工作制下，各部分温升不超过极限时接触器所承载的最大电流；额定通断能力：在规定条件下能可靠地接通和分断的电流值；线圈额定工作电压：接触器电磁线圈正常工作电压值；允许操作频率：接触器在每小时内可实现的最高操作次数。
2. 如何选用接触器？答：选用原则：（1）根据主触头接通或分断电流的性质确定选择直流接触器或交流接触器。
（2）根据接触器所控制负载的工作任务来选择相应使用类别的接触器。
（3）根据负载功率和操作情况确定接触器主触头的电流等级。
（4）根据接触器主触头接通与分断主电路电压等级确定接触器的额定电压。
（5）接触器线圈的额定电压应由所连接的控制电路电压决定。
（6）接触器触头的数目和种类应满足主电路和控制电路的需求。
3. 电磁式接触器与电磁式继电器的区别有哪些?答：电磁式继电器是输入电压或电流，利用电磁原理使衔铁吸合动作带动动触头动作的控制电器。
虽然继电器与接触器都是用来自动接通与分断电路，但是它们有着不同的用处：继电器的触头是用来接通与分断控制电路，而接触器的主触头一般用来接通与分断大电流的主电路；继电器的输入量可以是各种电量或非电量，而接触器只能对电压的变化做出反应。
因而，继电器主触头额定电流较小，一般为5a以下。
4. 电磁式继电器结构上主要有哪些部分组成？答：电磁机构：直流继电器的电磁机构均为u形拍合式；交流电磁机构有u形拍合式、e形直动式、螺管式等结构形式；触头系统：一般采用桥式触头，有常开与常闭两种形式，没有灭弧装置；调节装置：继电器可以通过改变其释放弹簧松紧程度的调节装置和改变释放时初始状态磁路气隙大小的调节装置来改变继电器的动作参数，如调节螺母和非磁性垫片等。

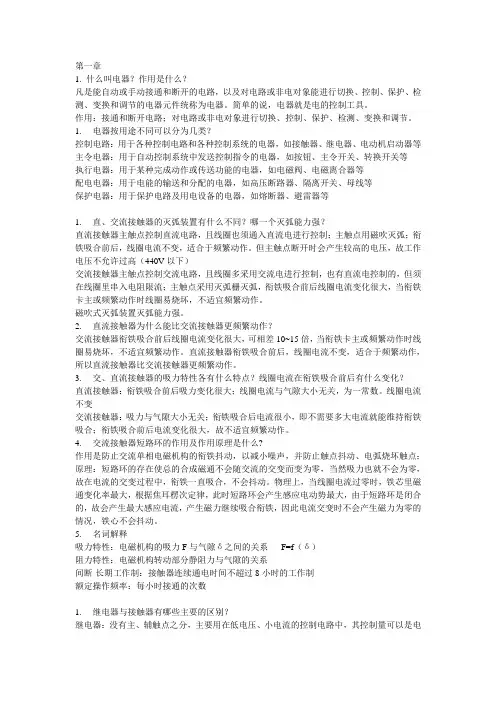

第一章1. 什么叫电器？作用是什么？凡是能自动或手动接通和断开的电路，以及对电路或非电对象能进行切换、控制、保护、检测、变换和调节的电器元件统称为电器。
简单的说，电器就是电的控制工具。
作用：接通和断开电路；对电路或非电对象进行切换、控制、保护、检测、变换和调节。
1. 电器按用途不同可以分为几类？控制电路：用于各种控制电路和各种控制系统的电器，如接触器、继电器、电动机启动器等主令电器：用于自动控制系统中发送控制指令的电器，如按钮、主令开关、转换开关等执行电器：用于某种完成动作或传送功能的电器，如电磁阀、电磁离合器等配电电器：用于电能的输送和分配的电器，如高压断路器、隔离开关、母线等保护电器：用于保护电路及用电设备的电器，如熔断器、避雷器等1. 直、交流接触器的灭弧装置有什么不同？哪一个灭弧能力强？直流接触器主触点控制直流电路，且线圈也须通入直流电进行控制；主触点用磁吹灭弧；衔铁吸合前后，线圈电流不变，适合于频繁动作。
但主触点断开时会产生较高的电压，故工作电压不允许过高（440V以下）交流接触器主触点控制交流电路，且线圈多采用交流电进行控制，也有直流电控制的，但须在线圈里串入电阻限流；主触点采用灭弧栅灭弧，衔铁吸合前后线圈电流变化很大，当衔铁卡主或频繁动作时线圈易烧坏，不适宜频繁动作。
磁吹式灭弧装置灭弧能力强。
2. 直流接触器为什么能比交流接触器更频繁动作？交流接触器衔铁吸合前后线圈电流变化很大，可相差10~15倍，当衔铁卡主或频繁动作时线圈易烧坏，不适宜频繁动作。
直流接触器衔铁吸合前后，线圈电流不变，适合于频繁动作，所以直流接触器比交流接触器更频繁动作。
3. 交、直流接触器的吸力特性各有什么特点？线圈电流在衔铁吸合前后有什么变化？直流接触器：衔铁吸合前后吸力变化很大；线圈电流与气隙大小无关，为一常数。
线圈电流不变交流接触器：吸力与气隙大小无关；衔铁吸合后电流很小，即不需要多大电流就能维持衔铁吸合；衔铁吸合前后电流变化很大，故不适宜频繁动作。
4. 交流接触器短路环的作用及作用原理是什么?作用是防止交流单相电磁机构的衔铁抖动，以减小噪声，并防止触点抖动、电弧烧坏触点；原理：短路环的存在使总的合成磁通不会随交流的交变而变为零，当然吸力也就不会为零，故在电流的交变过程中，衔铁一直吸合，不会抖动。
物理上，当线圈电流过零时，铁芯里磁通变化率最大，根据焦耳楞次定律，此时短路环会产生感应电动势最大，由于短路环是闭合的，故会产生最大感应电流，产生磁力继续吸合衔铁，因此电流交变时不会产生磁力为零的情况，铁心不会抖动。
5. 名词解释吸力特性：电磁机构的吸力F与气隙δ之间的关系F=f（δ）阻力特性：电磁机构转动部分静阻力与气隙的关系间断-长期工作制：接触器连续通电时间不超过8小时的工作制额定操作频率：每小时接通的次数1. 继电器与接触器有哪些主要的区别？继电器：没有主、辅触点之分，主要用在低电压、小电流的控制电路中，其控制量可以是电气量，也可以是非电气量接触器：有主、辅触点之分，其主触点用在高电压、大电流的主电路中、辅助触点用在低电压、小电流的控制电路中，其控制量仅仅是电气量，即电压控制。
2. 中间继电器有什么特点？其主要作用是什么？特点：触点容量大且数量多作用：信号的方放大、转换3. 在低压电器中，有哪几种时间继电器？分别用什么方法延时？简述电磁式（铜套阻尼式）：靠铜套延时，仅有断电延时，延时误差大，仅延时几秒空气阻尼式：靠气囊延时，延时误差大，可延时几秒到几分电动机式：靠齿轮变速延时，体积大，价格高，延时准确，可延时几秒到几小时半导体式：靠电容充放电延时，体积小，价格低，延时准确，可延时几秒到几小时4. 控制用继电器的返回系数要求是高点好还是低点好？为什么？低点好，一般0.1~0.4，这表明继电器的矩形特性宽，动作可靠（但不够灵敏）5. 保护用继电器的返回系数要求是高点好还是低点好？为什么？高点好，一般大于0.6小于1，这表明继电器的矩形特性窄，动作灵敏（但易误动，不可靠）6. 继电器的返回系数能否等于1？为什么？等于1继电器的返回值与动作值相等，使继电器动作状态不确定，无法工作。
7. 热继电器按其保护功能不同可分为哪几种？分别用在什么场合？两相结构式热继电器，用于星形联接的电动机的过载保护和断相保护，而且是用在三相电流对称，电动机绕组绝缘良好的情况三相结构式热继电器：用于Y型联结的电动机的过载保护和断相保护三相结构带断相保护的热继电器：带有专门断相保护机构的热继电器8. 两相热继电器或三相热继电器为什么都不能作为三角形联接的断相保护？三相三角形联结电机断相未必过载9. 名词解释继电器：实际上是一种由特定形式的电气量（如电流，电压）或非电气量（如速度，温度）自动控制开关的小开关接触器：一个能频繁通断的自由磁铁带动的负荷开关，与其他开关相比，它可以频繁通断主电路的正常工作电流，但不能分断主电路的短路电流继电器的返回系数：释放值与吸合值之比1. 常用的熔断器有哪几种类型？各有何特点？R型：管式（R熔断器）RM型：密闭管式（M密闭），无填料，无限流作用RT型：填料管式（T填料），限流式，有限流作用NT型：有填料，密闭管式，有限流作用RC 型：瓷插式（C-瓷插），无填料，无限流作用RL型：螺塞式（L-螺塞）无填料，无限流作用RZ型：自复式（Z-复式），采用钠熔体，有限流作用，是熔断器的发展方向之一2. 常用的熔体有哪几种类型？各有何特点？笼状（栅状）熔体与RTO型熔断器配套使用；金属钠熔体与RZ型自复式熔断器配套使用，金属钠在大的电流作用下迅速汽化，切断电路。
3. 什么叫熔断器的安秒特性？它有何作用？融化电流与融化时间的关系，电流越大，熔断时间越短。
作用：是熔断器保护与设备过负荷曲线配合的基础；熔断器之间选择性（上下两级）配合的基础；熔断器与其他保护装置（如继电保护）之间选择性配合的基础4. 保护多台电动机时，熔体应该如何选择？In≥(1.5~2.5)INmax +∑n-11INi 式中INmax为n台电动机中额定电流最大的一台的额定电流∑n-11INi 为其余电动机额定电流之和1. 什么是主令电器？常用的主令电器有那几种？主令电器是一种在电器控制线路中起发送或转换控制指令作用的电器，常用于接触或断开控制电路，再通过接触器、继电器间接控制主电路的接通与断开、但主令电器不能直接作用于主电路的分合。
电器控制电路中常用的主令电器主要有控制按钮、行程开关和转换开关等。
2. 什么是行程开关？常用的行程开关有哪几种？利用机械运动部件的碰撞使触点动作，从而将机械信号转换成电信号，再通过其他电器间接控制机床运动部件的行程、运动方向或进行限位保护等。
常用行程开关有LX19和JLXK1等系列3. 什么是接近开关？常用的接近开关有哪几种？各有何特点？1. 熔断器、接触器、断路器3种电器中，哪些能做短路保护？哪些不能用作短路保护？简要说明原因2. 低压断路器有哪些保护功能？简要说明电路发生短路时，低压断路器自动跳闸的动作过程正常时，手动或电动操作开、闭，控制电路的接通与分断故障时（即在短路、过负荷和失电压或欠电压时）能自动跳闸。
即断路器有短路保护，过载保护和失、欠电保护等三种保护功能当发生短路或发生严重超负荷时，过电流脱扣器衔铁吸合，断路器的触点自动断开。
当出现过负荷时，热脱扣器的双金属片向上弯曲，断路器的触点自动断开，当断路器的电源侧失电压或欠电压时，欠电压脱扣器衔铁释放，断路器的触点自动断开。
3. 在短路保护方面，断路器为什么比熔断器更方便？断路器不像熔断器那样熔体融化后需要更换熔体，这样比较麻烦。
断路器跳闸后，排除电路故障，合上断路器，即可恢复正常工作。
4. 如何选择低压断路器？断路器额定电压不低于线路的额定电压；断路器额定电流不小于线路的额定电流；断路器的极限分断电流大于线路最大短路电流第二章电器控制线路第一节电器控制线路的绘制1 常用的控制线路图有哪几种？特点？场合？原理图——绘制时不考虑电器元件的实际位置，常在设计调试和故障分析时使用。
安装图（接线图）——绘制时装置的各电器元件都按实际位置画出，连线也基本如此，常在安装、接线和调试时使用。
2 控制线路由哪些电路组成？每个电路各有何特点？主回路——是高电压大电流回路。
控制回路——是低电压小电流回路。
辅助回路——是不影响控制电路工作的独立的附加电路。
3 画控制线路图时，按钮、开关、线圈等都要按原始状态画出。
原始状态是：所有的按钮、开关均没有外力作用；所有的线圈都不通电4 如何阅读和分析简单线路图和复杂线路图？对简单线路图——从主令部件开始，弄清每个器件及其触点的位置和开闭状态，直接分析即可。
对复杂线路图——从主令器件开始，按控制器件动作的先后顺序笔录下其动作过程，连贯起来分析即可。
第二节笼型电动机的直接起停控制1 功能：（1）控制功能：启动和停止（2）保护功能：短路保护——用熔断器FU实现，过载保护——用热继电器FR实现，失电压保护——用自锁触点KM3和复位式起动按钮SB2实现。
起动过程：按SB2→KM吸合→主触点KM1闭和→电动机起动↓→自锁触点KM2闭和→自锁停止过程：按SB1→KM释放→主触点KM1打开→电动机停止↓→自锁触点KM2打开→自锁解除→为下次起动作准备2 失电压保护电路的作用是什么？动作过程？功能：防止电源恢复时电动机自动起动当电源停电或FU熔断→KM失电→KM1、KM2打开→防止电源恢复时电动机自动起动。
3控制回路的电源取自刀开关的S的电源侧行不行？为什么？不行。
当控制回路的电源取自刀开关S的上面，否则，刀开关打开时失电压保护不起作用。
第三节组成电器控制线路的基本规律1 组成电气控制线路的基本规律有哪些？（1）自锁控制（2）联锁控制。
包括互锁、顺序控制的联锁、正常工作与点动的联锁。
（3）变化参量控制。
包括行程控制——用行程开关来实现，时间控制——用时间继电器来实现，速度控制——用速度继电器来实现，电流变化参量控制——用电流继电器来实现2 互锁和顺序控制的联锁各有何作用？互锁：当电动机需要正反向起动时，需要用正反向接触器的联锁控制，联锁控制可以防止人为误操作使正反向接触器同时吸合时而造成主回路短路。
顺序控制的联锁：可以保证多台设备的工作顺序，以防反顺序而出现的事故或不正常的情况。
3 钻孔加工自动化有哪三个工艺过程？分别采用什么控制原理进行控制？（1）自动循环控制原理：用两个行程开关分别检测刀架的位置1和位置2，由行程开关去控制电动机的正反转控制电路，便可实现自动循环。
（2）无进给切削控制原理：用时间继电器检测已设定的时间。
当钻头到达位置2时，用行程开关2SQ 接通时间继电器并开始计时，设定时间到，刀架开始返回。
（3）快速停车控制原理：用速度继电器检测电动机速度和转向，用反接制动使电动机迅速减速，当减速到速度接近零时，速度继电器动作，切断反接制动电源停车，并防止反转。
